CDG6CEB - Kuhinjska napa CANDY - Brezplačna navodila za uporabo

Vrsta izdelka	Kuhinjska napa
Znamka	Candy
Model	CDG6CEB
Mere (Š x G x V približno)	60 x 50 x 30 cm (glavno telo)
Približna neto teža	15 kg
Električno napajanje	220-240 V ~ 50 Hz
Priporočljiva varovalka	3 A
Električni razred	Razred I (obvezna ozemljitev)
Število hitrosti	4 (počasna, srednja, hitra, booster)
Funkcija booster	Da, aktivira se za 5 minut pri največji hitrosti
Osvetlitev	LED 1,5 W max (ni mogoče zamenjati posamično)
Vrste namestitve	Zunanje odvajanje (kanal 150 mm) ali recirkulacija (ogljeni filter)
Priporočljiva razdalja nad kuhalno ploščo	65 do 75 cm
Maščobni filter	Kovinski, mesečno čiščenje (pomivalni stroj ali ročno)
Filter z aktivnim ogljem	Izbirno za recirkulacijo, letna zamenjava
Redno vzdrževanje	Čistite z vlažno krpo in neabrazivnim gospodinjskim čistilom
Varnost otrok	Potreben nadzor, ne dovolite igranja
Okoljska zaščita	Skladno z direktivo OEEO 2012/19/EU, ne odlagajte med gospodinjske odpadke
Poprodajne storitve	Kontaktirajte potrošniško službo s serijsko številko (16 številk, začne se s 3)

Pogosto zastavljena vprašanja - CDG6CEB CANDY

Kako namestiti napo Candy CDG6CEB v načinu zunanjega odvajanja?

Prepričajte se, da imate odvodni kanal premera 150 mm. Pritrdite stenski nosilec na priporočeno višino (65-75 cm nad kuhalno ploščo). Dvignite napo in jo obesite na nosilec. Pritrdite protipovratno loputo na zračni izhod in priključite odvodno cev. Namestite notranji in zunanji dimnik ter prilagodite višino.

Kako namestiti napo v načinu recirkulacije?

Odvodni kanal ni potreben. Napo namestite enako kot pri zunanjem odvajanju, vendar dodajte filtre z aktivnim ogljem. Odstranite rešetko in maščobne filtre, nato s klikom v smeri urinega kazalca pritrdite ogljene filtre. Ponovno namestite rešetko.

Kako pogosto moram čistiti maščobni filter?

Maščobni filter je treba čistiti vsak mesec, da preprečite nevarnost požara in ohranite dobro sesanje. Lahko ga čistite v pomivalnem stroju ali ročno z gospodinjskim čistilom.

Kdaj naj zamenjam filter z aktivnim ogljem?

Filter z aktivnim ogljem je treba zamenjati enkrat letno, če napa deluje v načinu recirkulacije. Ne čisti se.

Kako uporabljati funkcijo booster?

Funkcija booster je na voljo pri modelih z digitalnim prikazovalnikom (konfiguracija 3). Pritisnite ustrezen gumb (pogosto označen z '4' ali 'Booster'), medtem ko ventilator deluje. Napa deluje pri največji hitrosti 5 minut, nato se vrne na prejšnjo hitrost.

Kaj storiti, če napa močno vibrira?

Preverite, ali je napa pravilno pritrjena na stenski nosilec. Če vibracije ne prenehajo, je lahko turbina blokirana ali motor slabo pritrjen. Izklopite napravo in pokličite strokovnjaka.

Kako zamenjati LED osvetlitev?

LED ni mogoče zamenjati posamično. Za zamenjavo osvetlitve morate kupiti celoten komplet, ki vključuje žarnice, grla in kabel. Odstranite stekleno ploščo, odklopite staro osvetlitev in namestite novo. Ponovno namestite stekleno ploščo in jo privijte.

Napa sploh ne deluje, kaj preveriti?

Preverite, ali je napajalni kabel pravilno priključen in ali varovalka (3 A) ni pregorela. Če osvetlitev deluje, ventilator pa ne, je lahko turbina blokirana. Če nič ne deluje, je morda žarnica pregorela ali kabel poškodovan. Po potrebi pokličite strokovnjaka.

Ali lahko napo namestim nad plinsko kuhališče?

Da, vendar upoštevajte najmanjšo razdaljo 65 cm med napo in gorilniki. Poskrbite, da je prostor dobro prezračen in da odvedeni zrak ne prihaja iz kanala, ki se uporablja za plinske dimne pline.

Kje najdem serijsko številko svoje nape Candy CDG6CEB?

Serijska številka je sestavljena iz 16 številk, začne se s '3'. Najdete jo na garancijskem listu ali na nalepki na napravi. Zapišite si jo, preden kontaktirate potrošniško službo.

NAVODILA ZA UPORABO CDG6CEB CANDY

Prije ciścenja, isključite uredaj i odspojite ga iz elektricne mreže..

I. Uobičajeno Čišćenje

Za uobicajeno ciscenje nape koristite mekanu krpu/spužvu, mlaku vodu i kućni detrdžent. Za ciscenje nape nikada nemojte koristiti zičane spužve ili Četke, jaka kemijska sredstva, abrazivna sredstva (vim) ili sredstva na bazi otapala.

VGRADNJA (krozenje zraka) 180

OPIS DELOVANJA 181

VZDRZEVANJE 184

ODRAPVLJANJE NEPRAVILNOST V DELOVANJU 185

POMOCUPORABNIKOM 185

ENVIRONMENTAL PROTECTION 186

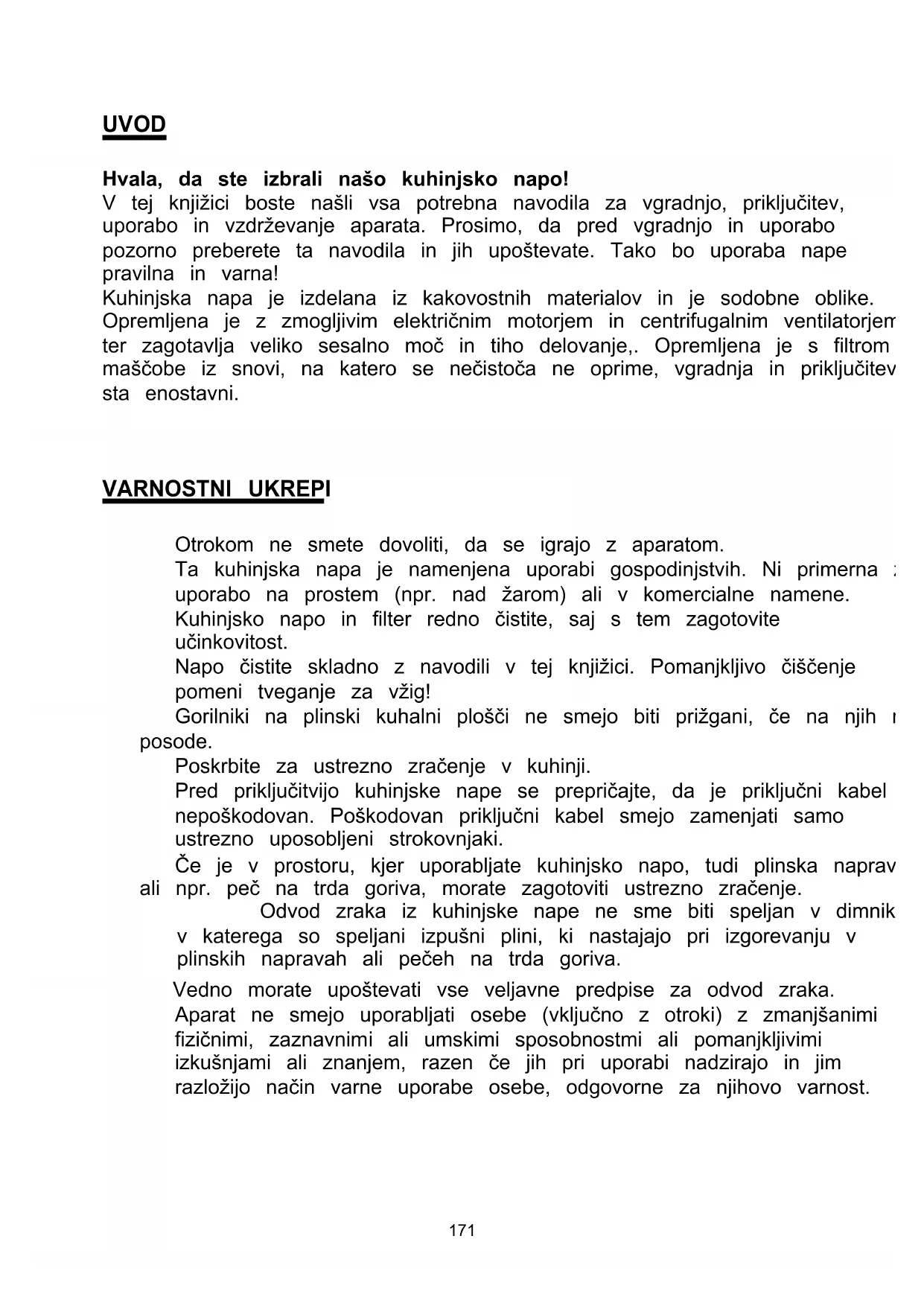

UVOD

Hvala, da ste izbrali našo kuhinjsko napo!

V tej knjižici boste nasli vsa potrebna navodila za vgradnjo, priključitev, uporabo in vzdřevanje aparata. Prosimo, da pred vgradnjo in uporabo pozorno preberete ta navodila in jih upoštevate. Tako bo uporaba nape pravilna in varna!

Kuhinjska napa je izdelana iz kakovostnih materialov in je sodobne oblike. Opremljena je zzmogljivem elektricnim motorjem in centrifugalnim ventilatorjent ter zagotavlja veliko sesalno moč in tiho delovanje., Opremljena je s filtrommascobe iz snovi, na katero se nečistoca ne oprime, vgradnja in priključitev sta enostavni.

VARNOSTNI UKREPI

Otrokom ne smete dovoliti, da se igrajo z aparatom.

Ta kuhinjska napa je namenjena uporabi gospodinjstvih. Ni primerna : uporabo na prostem (npr. nadŽarom) ali v komercialne namene.

Kuhinjsko napo in filter redno Čistite, saj s tem zagotovite učinkovitost.

Napo Čistite skladno z navodili v tej knjižici. Pomanjkljivo Čišcenje pomeni tveganje za vžig!

Gorilniki na plinski kuhalni plošci ne smejo biti prižgani, Če na njih i posode.

Poskrbite za ustrezno zračenje v kuhinji.

Pred priključitvijo kuhinjske nape se prepričajte, da je priključni kabel nepoškodovan. Poškodovan priključni kabel smejo zamenjati samoustrezno uposobljeni strokovnjaki.

Če je v prostoru, kjer uporabljate kuhinjsko napo, tudi plinska naprav ali npr. peč na trda goriva, morate zagotoviti ustrezno zračenje.

Odvod zraka iz kuhinjske nape ne sme biti speljan v dimnik v kateregao so speljani izpušni plini, ki nastajajo pri izgorevanju v plinskih napravah ali pečeh na trda goriva.

Vedno morate upoševati vse veljavne predpise za odvod zraka. Aparat ne smejo uporabljati osebe (vključno z otroki) z zmanjsanimi fizicnimi, zaznavnimi ali umskimi sposobnostmi ali pomanjkljivimi izkušnjami ali znanjem, razenče jih pri uporabi nadzirajo in jim razložijo način varne uporabe osebe, odgovorne za njihovo varnost.

Pazite na otroke in jim ne dovolite, da se igrajo s kuhnjsko napo. Nikoli ne flambirajte pod kuhnjsko napo.

Ta kuhinjska napa ni primerana za vgradnjo nad kuhalno plošco z v kot širimi kuhališci oz. gorilniki.

Tveganje za elektrichi udar

Če ste v dvomih, se posvetujte z ustrezno usposobljenim strokovnjakom.

Neuostoivanje the navodil pomeni tveganje za resne poškodbe ali smrt, požar ali elektrčni udar.

Svetilka, uporabljena v tem izdelku, ni primerna za uporabo pri razsvetljavi prostora.

Namen te svetilke je zagotoviti osvetlitev za uporabo izdelka.

Elektricna napeljava

Vsa namestitev mora izvesti usposobljena oseba ali usposobljena oseba elektricar. Preden prikljucite na elektricno omrezej, se prepriajte, da je elektricno omrezej napetost ustreza napetosti na tipski plošcici.

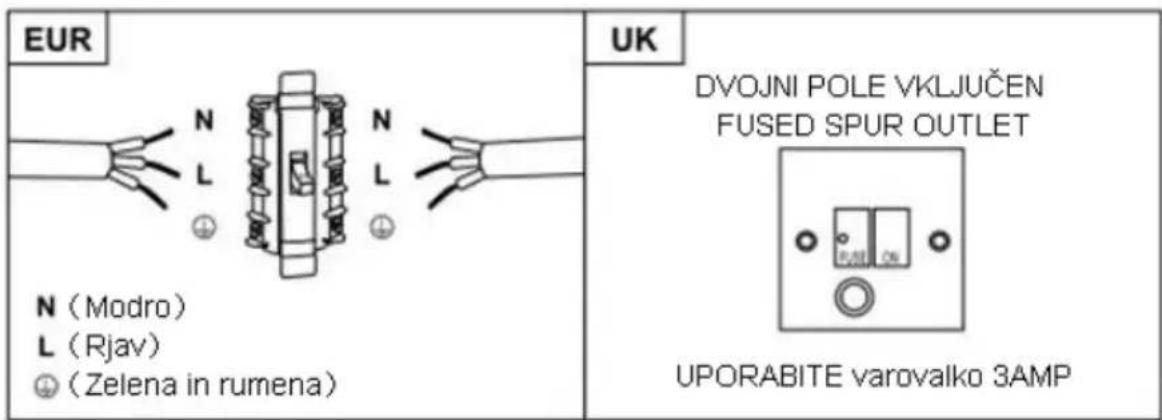

Neposredna povezava

Naprava mora biti prikljucena neosredno na elektricno omrezej s pomocjo omnipolarni odklopnik z najmanj 3 mm odprtino stike. Monter mora zagotoviti pravilno elektricno povezavo Izdelana je in je skladna s shemo ozičenja. Kabel ne sme biti upognjen ali stisnjen. Redno preverjajte, da so napajalni kabel in napajalni kabel poškodovani. Če je napajalni kabel poškodovan, ga morate zamenjati s posebnim kablom ali montaža na voljo pri proizvajalcu ali njegovem servisnom zastopniku.

OPOZORILO: To je aparat razreda I in ga je MORAJO ozemljiti

Naprava je opremljena s 3-jedrnim omrežnim kablom, obarvanim kot sledi:

Rjav = L ali VŽivo

Modro = N ali Nevtralno

Zelena in rumena = E ali Zemljo

Varovalka mora imeti vrednost 3 amperov.

Seznam sestavnih delov

Spec.	Slika	Količni a
Ohišje		1
Zgornji del dimnika		1
Spodnji del dimnika		1
Spodnji nosilec dimnika		1
Zgornji nosilec dimnika		1
Nosilec		1
φ8 zidni vložki φ8×φ6 bele barve		9
Vijaki ST4.0×30		9
φ7.2 vijaki ST4.0×8		2

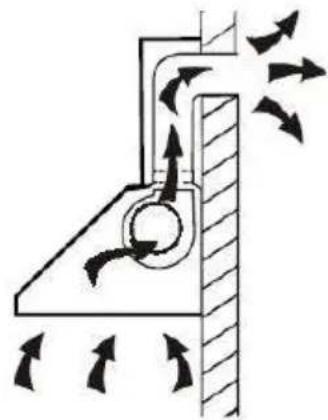

Ce obstaja odprtina za odvajanje zraka na prosto, lahko cev za zrak napel. tak, kot je prikazano spodaj (uporabite cev iz emajla, aluminija, ali gibljivo iz negorljive snovi z notranjim premerom 150 mm)

1. Pred priključitevanjem cevi izklopite napo in potegnite vtikač iz vtičnice.

1. Napa bo najbolj učinkovita, Če bo od kuhalne povrsine oddaljena 65~75cm.

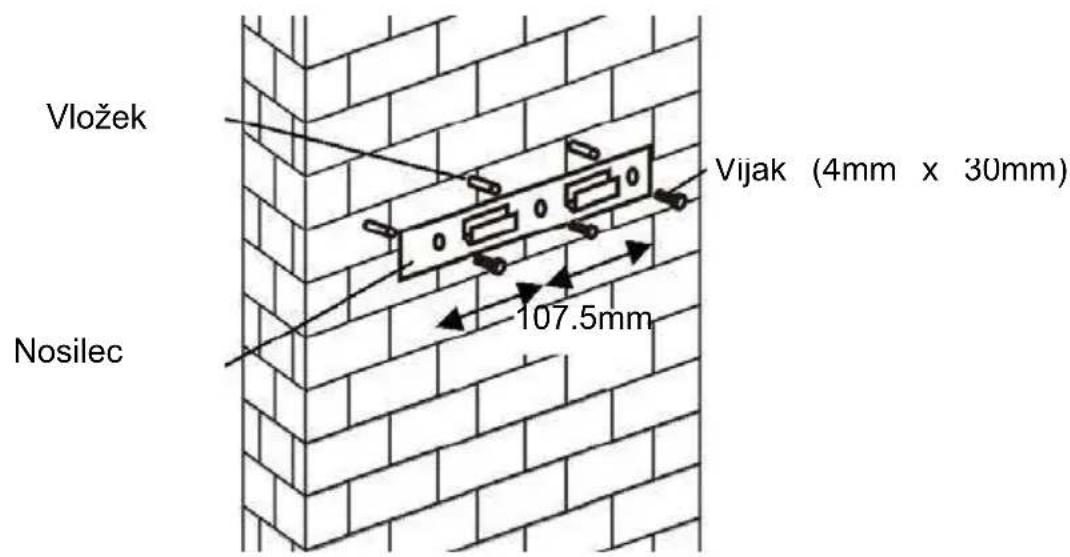

1. Za nosilec izvirtajte 3 luknje s premerom 8 mm. Nosilec pritirdite na zid s prilożenimi vijaki; dobro jih zategnite.

Zamodelznagnjeno plošco

Pred montažo zvrtajte 2 dodatni luknji s premerom 8mm vanju vstavite vložka in uporabite vijaka ustrezne velikosti.

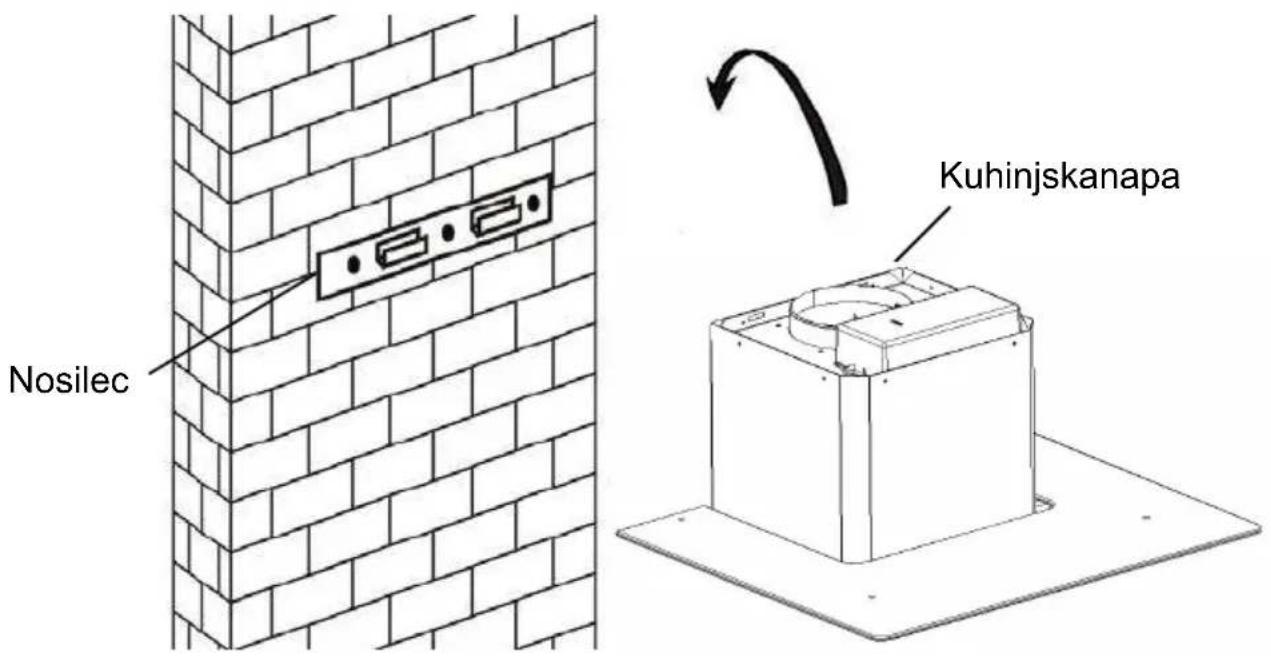

4.Napoobesitenakavljenanosilcu,kistegapritrdilinazid.

1. Naodprtinozaizhodzraikaiznapenamestiteenosmerniventil. Nato pananjnamestitecevzaodvodzraka, kotjetoprikazanospodaj.

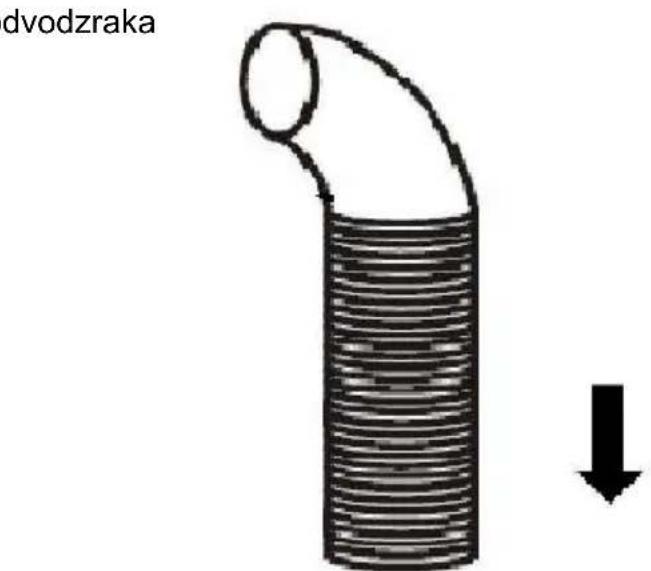

Cevzaodvodzraka

Kuhnjskanapa

6.

VGRADNJA (krozenje zraka)

Če nimate možnosti napeljati odvod zraka na prosto, napo instalirate na podoben način kot je to pojasnjeno v prejsnjem poglavju.

V tem primeru v napo vstavite filter z aktivnim oglem, ki zadrži vonjave. Najprej morate sneti filter za maščobe, nato pa lahko vstavite ogleni filter. Potisnite na zapah in potegnite filter za maščobe navzdol.

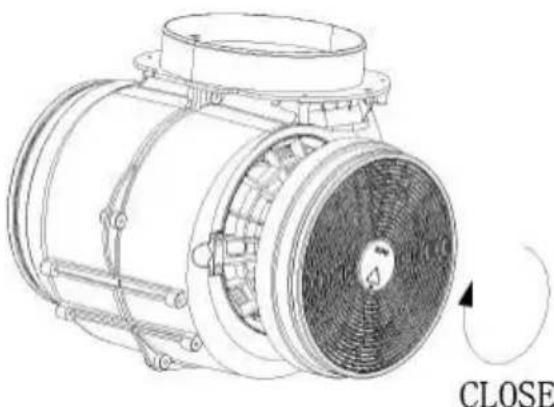

Potisnite aktivni ogleni filter v napo in ga zavrtite v desno, v smeri vrtenja urinega kazalca. Postopek ponovite na drugi strani nape.

(PRITRJEVANJE)

OPOMBA:

• Prepričajte se, da je filter varno namescen. V nasprotnem primeru bi lahko zrahljal, to pa bi lahko bilo nevarno.
  o Ce uporabite aktivni ogleni filter, se sesalna moč nekoliko zmanjša.

151

OPIS DELOVANJA

KONFIGURACIJA 1

Gumb 1

Gumb je z osvetlitvijo, ko pritisnete tipko, se vklopi osvetlitev ozadja in ventilator se vklopi pri nizki hitrosti. ko ponovno pritisnete, se izklopi ventilator.

Primerno za zračenje kuhinje. To stopnjo izberete med počasnim kuhanjem, kone nastaja veliko pare.

Gumb 2

Gumb je s prikazom osvetljen, ko pritisnete tipko, se osvetli osvetlitev in ventilator vklopi pri srednji hitrosti. ko ponovno pritisnete, se izklopi ventilator.

Ta stopnja je idealna izbira pri obicajnem kuhanju.

Gumb 3

Gumb je s prikazano osvetlitvijo, ko pritisnete tipko, se osvetli osvetlitev in ventilator se vklopi pri visoki hitrosti. ko ponovno pritisnete, se izklopi ventilator.

Če med kuhanjem nastaja veliko dime in pare, izberite to stopnjo, ki zagotavlja najbolj učinkovito zračenje.

OPOMBA: Če hkrati pritisnete na vse tri tipke (za nizko/srednjo/visoko stopnio), bo napa delovala z najvecjo hitrostjo.

Tipka za luc

KONFIGURACIJA 2

Gumb za izklop O

To se uporablja za izklop ventilatorja.

Tipka za počasno hitrost

Primerno za zračenje kuhinje. To stopnjo izberete med počasnim kuhanjem, ko ne nastaja veliko pare.

Tipka za srednjo hitrost 2

Ta stopnja je idealna izbira pri obicajnem kuhanju.

Tipka za veliko hitrost 3

Če med kuhanjem nastaja veliko dime in pare, izberite to stopnjo, ki zagotavlja najbolj učinkovito zračenje.

OPOMBA: Če hkrati pritisnete na vse tri tipke (za nizko/srednjo/visoko stopnio), bo napa delovala z najvećjo hitrostijo.

Tipka za luc

KONFIGURACIJA 3

Gumb za vklop / izklop

To se uporablja za vklop / izklop ventilatorja.

• Hitrost plus gumb

Za povečanje hitrosti ventilatorja

Gumb za hitro zmanjsanje

Za zmanjsanje hitrosti ventilatorja.

Gumb za osvetlitev

Digitalni prikaz

Fan prikaz hitrost: "1" za nizko hitrost, "2" za srednje hitrosti, "3" za visoke hitrosti, "4" za funkcjio Booster.

Hitro timer: Press + in - zadržite 1 sekundo, digitalni prikazovalnik utripa in v 5 minutah odšteva, bo po 5 minut motorja in luči izklopiti samodejno in zvok brencala za 1 sekundo.

Funkcija Booster

Ta napa ima funkcijo Booster, ki dodatno pospeši pretok zraka.Vkljucite jo tak, da med delovanjem s tipko + nastavite hitrostno stopnjo 4. Napa poveča pretok zraka za 5 minut, potem se spet upočasni.

Pred cišćenjem izklopite napo in potegnite vtikač iz vtičnice.

I. Redno cischenje

Napo Čistite z mehko krpo, navlaženo z raztopino detergent za pomivanje posode in mlačne vode. Za Čišćenje nikoli ne uporabljajte jaklenih gobic, Jedkih kemičnih snovi ali grobih Čistilnih pripomočkov.

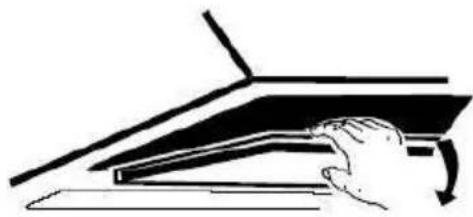

II. Mesečno cisćenje filtra za mašćobe

ZELO POMEMBNO: Filter morate redno Čistiti enkrat mesečno, da preprečite tveganje za vžig.

V filtru se nabira maščoba in prah, tako da negosredno vpliva na učinkovitost kuhinjske nape. Če filtra ne Čistite redno, se v njem nabere maščoba, ki je vnetljiva. Filter Čistite z obicajnim detergentom, ki se uporablja v gospodinjstvih.

III. Letna zamenjava aktivnega oglenega filtra

To se nanaša SAMO na nape, ki jih uporabljate v načinu za kroženje vraka in so opremljene z oglenim filtrom (odvod vraka ni speljan na prosto). Ta filter filtrira vonjave in ga morate zamenjati enkrat letno, neglede na to, kako pogosto uporabljate napo.

IV. Zamenjava Žarnice

Odvijte vijake, s katerimi je pritrjeno steklo, ter ga odstranite. Ugotovite, katera zaarnica je pregorela (zarnice so vidne, ko odstranite steklo).

Odklopite Žico za Žarnico in z nape odklopite držalo Žarnice in Žico. Pomembno: Ni mogoće zamenjati samo Žarnico, ampak potrebujete komplet - Žarnico, nosilec in Žico. (lučka LED: G4, MAX 1.5W)

Pritrdite novo Žarnico z nosilcem inŽico tak, kot je bila prisrijena pregorela Žarnica. Nato ponovno priključiteŽico.

Ponovno namestite steklo in privijte vijake. Prepričajte se, da ste jih do kond zategnili.

ODPRAVLJANJE NEPRAVILNOST V DELOVANJU

Napaka	Razlog	Rešitev
Luč gori,ventilator pa ne deluje	Ovirano vrtenje lopatie ventilatorja	Izklopite napo inPokličite pooblaščeni servis.
	Motor je poškodovan.
Ne dela ne neventilator	Pregorela halogenska Žarnica	Zamenjaje Žarnico z enakovredno.
	Napaka na priključitvi	Pravilno priključite vtikač v vtičn
Hude vibracije	Poškodovan ventilator	Izklopite napo inPokličite pooblaščeni servis.
	Motor ventilatorj ni dovolj trdno pritrjen	Izklopite napo inPokličite pooblaščeni servis.
	Napa ni pravlno obešena na nosilec	Snemite napo in se prepričajte, da je nosilec pravlno pritrjen.
Majhna sesalna moč	Razdalja med kuhalnoprošćo in napo je prevelika	Prilagodite razdaljo, ta mora zna med 65 in 75cm

POMOC UPORABNIKOM

Ce sami ne morete ugotoviti razloga za nepravilnost v delovanju, napo izklopite iz elektrichega omrežja in se obrnite na najblizji pooblasčeni servis.

SERIJSKA ŠTEVILKA IZDELKA. Kje jo lahko najdem?

Pomembno je, da ob klicu na pooblašćeni servis navedete tudi produktno kodo in serijsko številko izdelka (16-mestna koda, ki se začne s številko 3) ki je navedena na garancijskem listu ali na tablici s podatki na izdelku. Tako se izognete večkratnemu obisku s strani serviserja in predvsem nepotrebnim stroškom.

ENVIRONMENTAL PROTECTION

Odpadne elektriche naprave ne smete zavreci skupaj

odpadki iz gospodinjstvizdelek odpeljite na

ustrezno zbirno mesto za predelavo elektricne in

elektronske opreme.

Izdelek je označen skladno z direktivo evropske Gospodarske zbornice 2012/19/EU o opadni elektrichi in elektronski opremi (WEEE).

S pravilnim načinom odstranjevanja izdelka boste pomagali preprečiti morebitne negativne posledice na okolje in zdravje ljudi, ki bi jih lahko povzročilo nepravlno odstranjevanje aparata.

Simbol na izdelku označuje, da s tem izdelkom ni dovoljeno ravnati kot običajnimi gospodinskimi oppadki. Izdelek odpeljite na ustrezno zbirno mesto za predelavo elektricne in elektronske opreme.

Odstranjevanje mora biti opravljeno skladno z lokalnimi okoljevarstvenimi predpis i odstranjevanju opadkov.

Za podrobnejse informacije o odstranjevanju in predelavi tega izdelka se obrnite na pristojen mestni organ za odstranjevanje oppadkov, komunalno sluzbo ali trgovino, v kateri ste izdelek kopili.
