Tipo de produto	Coifa de cozinha
Marca	Candy
Modelo	CDG6CEB
Dimensões (L x P x A aproximadas)	60 x 50 x 30 cm (corpo principal)
Peso líquido aproximado	15 kg
Alimentação elétrica	220-240 V ~ 50 Hz
Fusível recomendado	3 A
Classe elétrica	Classe I (aterramento obrigatório)
Número de velocidades	4 (lenta, média, rápida, booster)
Função booster	Sim, ativável por 5 minutos na velocidade máxima
Iluminação	LED 1,5 W máx (não substituível individualmente)
Tipos de instalação	Evacuação externa (duto 150 mm) ou recirculação (filtro de carvão)
Distância recomendada acima do fogão	65 a 75 cm
Filtro de gordura	Metálico, limpeza mensal (lava-louças ou manual)
Filtro de carvão ativado	Opcional para recirculação, substituição anual
Manutenção regular	Limpar com pano úmido e produto doméstico não abrasivo
Segurança infantil	Supervisão necessária, não deixar brincar
Proteção ambiental	Conforme a diretiva REEE 2012/19/UE, não descartar no lixo doméstico
Serviço pós-venda	Contatar o serviço ao consumidor com o número de série (16 dígitos começando com 3)

Perguntas frequentes - CDG6CEB CANDY

Como instalar a coifa Candy CDG6CEB no modo de evacuação externa?

Certifique-se de ter um duto de extração de 150 mm de diâmetro. Fixe o suporte de parede na altura recomendada (65-75 cm acima do fogão). Levante a coifa e pendure-a no suporte. Fixe a válvula de retenção na saída de ar e conecte o tubo de evacuação. Instale as chaminés interna e externa ajustando a altura.

Como instalar a coifa no modo de recirculação?

Nenhum duto de evacuação é necessário. Instale a coifa da mesma forma que na evacuação externa, mas adicione os filtros de carvão ativado. Remova a grade e os filtros de gordura, depois encaixe os filtros de carvão girando no sentido horário. Feche a grade novamente.

Com que frequência devo limpar o filtro de gordura?

O filtro de gordura deve ser limpo todos os meses para evitar riscos de incêndio e manter uma boa aspiração. Você pode limpá-lo na lava-louças ou manualmente com um produto doméstico.

Quando devo substituir o filtro de carvão ativado?

O filtro de carvão ativado deve ser substituído uma vez por ano se a coifa funcionar no modo de recirculação. Ele não pode ser limpo.

Como usar a função booster?

A função booster está disponível nos modelos com display digital (configuração 3). Pressione o botão apropriado (geralmente marcado como '4' ou 'Booster') enquanto o ventilador estiver ligado. A coifa funciona na velocidade máxima por 5 minutos, depois retorna à velocidade anterior.

O que fazer se a coifa vibrar fortemente?

Verifique se a coifa está corretamente fixada ao suporte de parede. Se a vibração persistir, a turbina pode estar bloqueada ou o motor mal fixado. Desligue o aparelho e chame um profissional.

Como substituir a iluminação LED?

Os LEDs não são substituíveis individualmente. Para trocar a iluminação, você deve comprar um kit completo com lâmpadas, soquetes e cabo. Remova a placa de vidro, desconecte a iluminação antiga e instale a nova. Coloque a placa de vidro de volta e aparafuse-a.

A coifa não funciona de jeito nenhum, o que verificar?

Verifique se o cabo de alimentação está conectado corretamente e se o fusível (3 A) não queimou. Se a iluminação funcionar mas o ventilador não, a turbina pode estar bloqueada. Se nada funcionar, a lâmpada pode estar queimada ou o cabo danificado. Contate um profissional se necessário.

Posso instalar a coifa acima de um fogão a gás?

Sim, mas respeite uma distância mínima de 65 cm entre a coifa e os queimadores. Certifique-se de que o ambiente esteja bem ventilado e que o ar evacuado não venha de um duto usado para fumaças de gás.

Onde encontrar o número de série da minha coifa Candy CDG6CEB?

O número de série tem 16 dígitos começando com '3'. Ele está no certificado de garantia ou em uma etiqueta no aparelho. Anote-o antes de contatar o serviço ao consumidor.

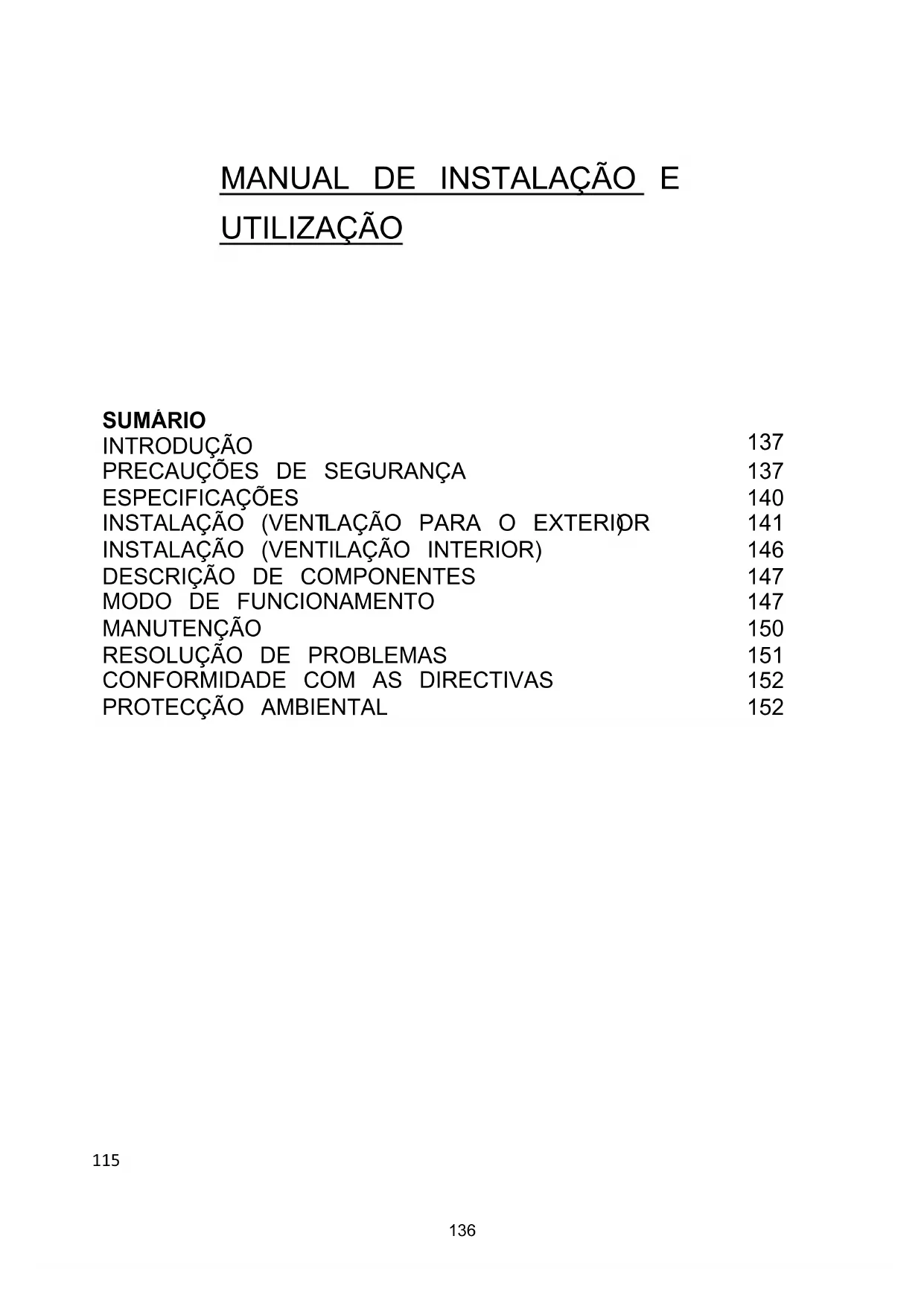

MANUAL DE UTILIZADOR CDG6CEB CANDY

MANUAL DE INSTALLAÇÃO E

UTILIZACAO

SUMÁRIO

INTRODUÇÃO 137

PRECAUÇOES DE SEGURANÇA 137

ESPECIFICAZOES 140

INSTALAÇÃO (VENTLAÇÃO PARA O EXTERIOR 141

INSTALAÇÃO (VENTILACAO INTERIOR) 146

DESCRICA O DE COMPONENTES 147

MODO DE FUNCIONAMENTO 147

MANUTENÇA 150

RESOLUÇÃO DE PROBLEMAS 151

CONFORMIDADE COM AS DIRECTIVAS 152

PROTECÇA O AMBIENTAL 152

Muito obligado por ter escolhido este Modelo

Este manual de instruções foi concebido para lhe fornecer todas as instruções de instalação, UTILização e manutençao do aparecido.

Para que consiga usar o aparecido correctamente, por favor leía o manual instruções cuidadosamente antes de instalar e usar a chamíne.

Este electrodométrico foi Concebido com materiais de alta qualidade e com design aerodínhamico. Equipado com um motor de grande potência e um ventilador centrifugo, también é dotado de grande poder de sucção, baixo r de ruído,feito anti-gordura e grande dificuldade de montagem e instalação.

PRECAUÇões DE SEGURANÇA

Nunca deixe que crianças operem com o aparelho

Esta chamé exaustor foi concebido apenas para uso dométrico, não está preparado paraFuncionar em barbecues,restaurantes de grelhados ou otheras finalidades commerciais.

O FILTER da chaminé deve ser limpo regularamente para que se mantenha em boas condições de utilizesçao.

A limpeza deve ser feita de acordo com as instruções deste manua longe de fontes de perigo, calor ou fogo.

Não deve serAPOiado ouencastado directamente ao fogao ou plac

A cozinha deve ser mantida em boas condições de limpeza e segurarça.

Antes de ligar este electrodométrico, confirma se o cabo de alimentação eletrica está em boas condições. Se o cabo de alimentação fornecido estiver danificado, este deve ser substituído apenas por um professional qualificado e certificado.

Deve existir, na cozinha onde o aparelho for instalado, uma boa ventilacao sempre que este funcao ao mesmo tempo que esquentadora caldeiras ou outros aparelhos que consumam gas ou outros combustiveis

O ar que é extraído por esta chaminé não deve sair ou se descarregado pelo mesmo local por onde se escoam fimos ou outros gases de combustível a ser consumido;

Regulations concerning the discharge of air have to be fulfilled. Este aparecido não foi acontecido para ser utilizdo por pessoas (incluindo crianças) com capacidades fibras, sensoriais ou mentalis

reducidas, falta de experiencia e conhecimiento, a menos que sejam supervisionadas e tenham sido dadas instruções(ISPECIFicas por parte de uma pessoa que zelePGA segurarca dessa persona.

As crianças devem ser supervisionadas para que se garanta que não brincam com este electrodométrico.

Nuncaança fogo (mesmo que sera "flambé") muito esta chaminé. A chaminé não deve ser instalada por cima de um fogão que tenh mais de 4 queimadores ou zonas de aquecimento.

Risco deCHOQUEelectrico

Ligue este equipamento exclusivamente a uma tomada com ligação à terra. Se tiver duvidas, esclareça-as com um professional qualificado na materia.

O não cumprimento destas instruções pode resultar em morte, incério ouCHOque electrolyico.

A lâmpada usada neste produit não é adequada para uso na iluminação de uma sala.

O objetivo esta lâmpada é fornecer illuminação para uso do produit.

Instalacao eletrica

Toda a instalacao deve ser realizada por uma pessoa competente ou qualificada.

eletricista. Antes de ligar a fonte de alimentacao, certificque-se de que tensao corresponde a tensao na placac de classificacao.

Conexão direta

O aparecido deve ser ligado directamente à corrente usingo um disjuntor omnipolar com uma abertura minima de 3mm entre os contactos.

O instalador deve assegurar que a conexão eletrica correta tenha foi feito e que está de acordo com o Diagrama de fiação.

O cabo não deve estar dobrado ou comprimido.

Verifique regularamente a ficha de alimentação e o cabo de alimentação quando a danos.

Se o cabo de alimentação estiver danificado, deve ser substituído por um cabo especial ou montagem disponível do fabricante ou seu agente de service.

AVISO: Este é um aparecido da Classe I e DEVE ser aterrado

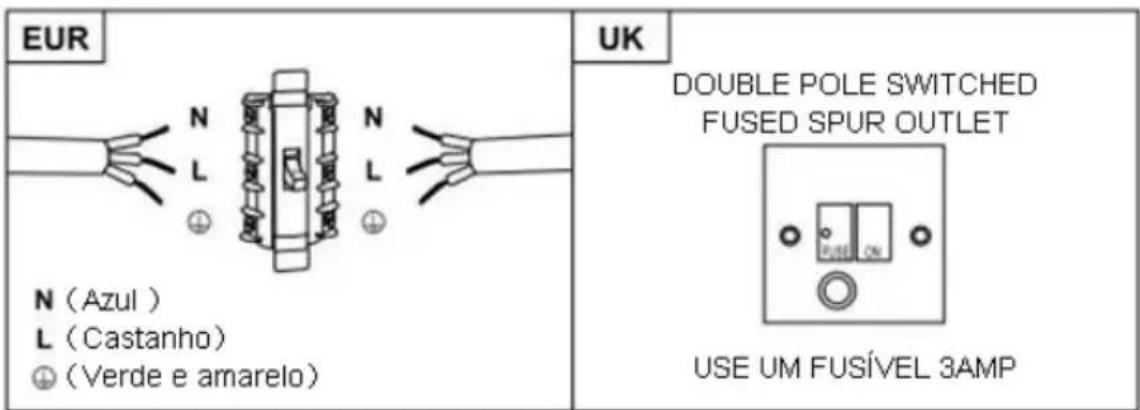

Este aparecido é fornecido com um cabo de rede de 3 cores segue:

Castanho = L ou Viver

Azul = N ou Neutro

Verde e amarelo = E ou Terra

O fusivel deve ser classificado em 3 Amps.

Lista de acessórios para instalação standard

Especificações	Imagem ilustrativa	Qtd
Revestimento		1
Zona de cima da chaminé		1
Zona de baixo do da chaminé		1
Calha de baixo da chaminé		1
Calha de cima da chaminé		1
Calha para pendurar		1
φ8 buchas φ8×φ6 de cor branca		9
Parafusos ST4.0×30		9
φ7.2 parafusos ST4.0×8		2

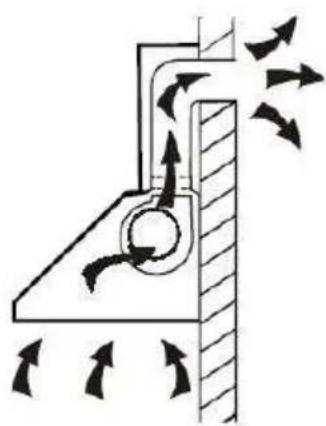

Se tiver uma saída de ar para o exterior, o exaustor pode ser ligado con demonstrado na imagem em boa, por meio de uma conduça de extracción (esmalte, aluminio, tubo flexivel de material que não sera inflamçavel e que tenha um diametro interior de 150 mm).

1. Antes da instalacao deslige a a alimentacao e retire a tomadaficha por quostoes de seguranca.

1. A chamé deve ser colocada a uma distância de 65 a 75 cm acir do fogão ou placar para se consagemem os melhores resultados

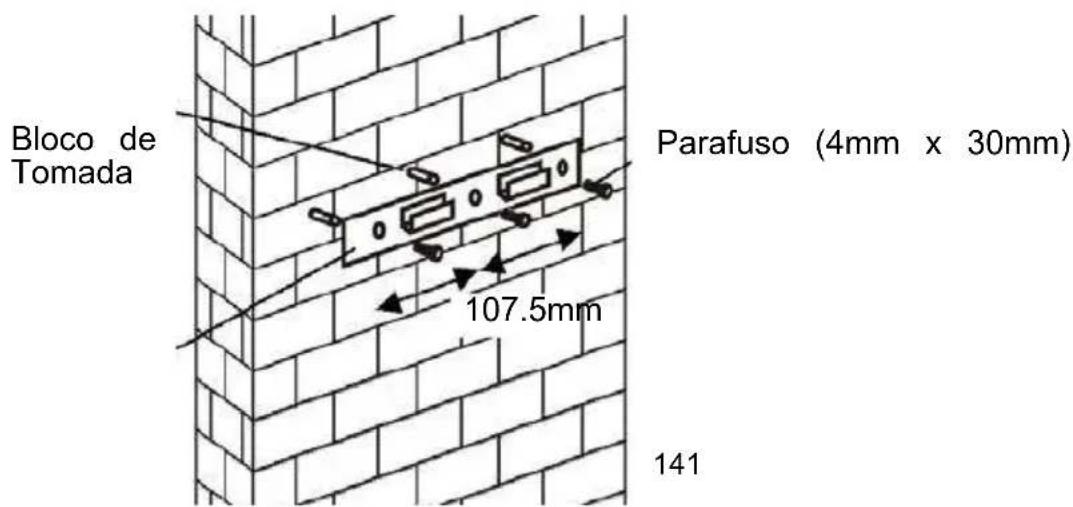

1. Faça 3 ori fici os de 8mm para colocar o suporte. Ajuste o suporte à parede com os parafusos e aperte-os até o suporte está bem fixado.

Para modelos com panei inclinado

• Necessita de fazer buracos extra de 2 x8mm e fixar com parafusos antes da instalacao

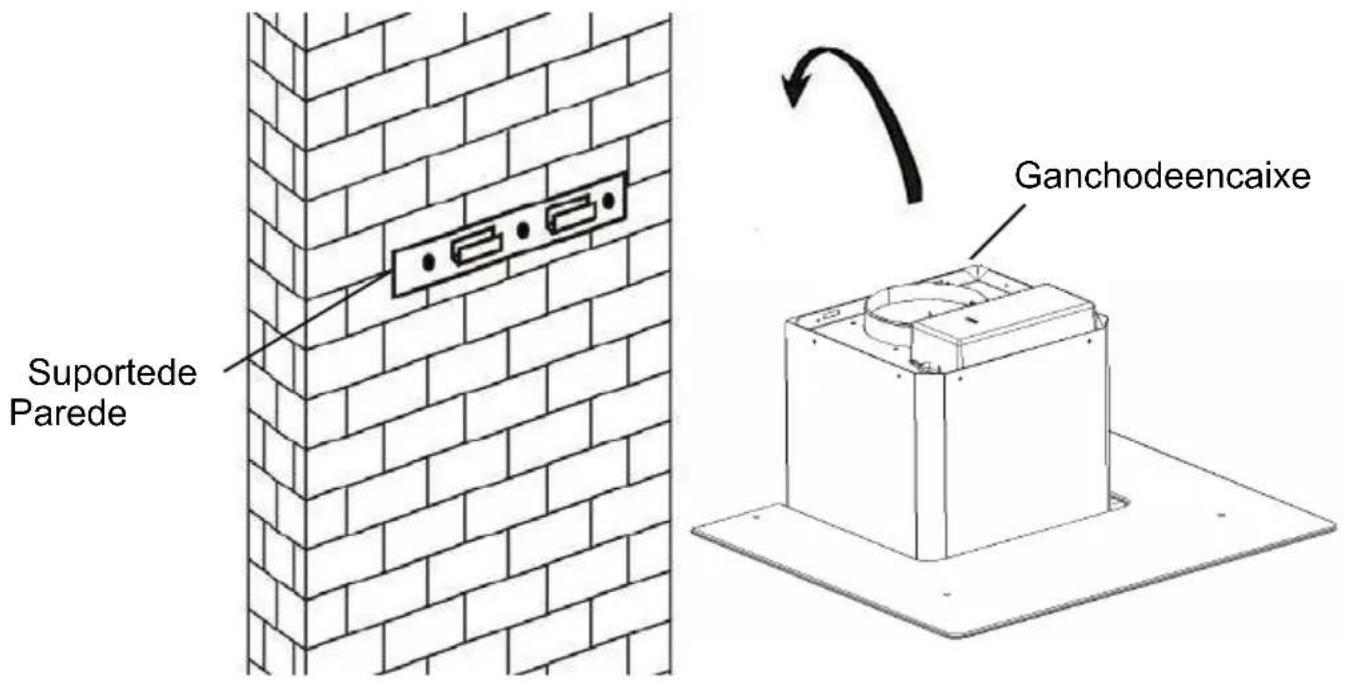

1. Levanteesegureachaminéencaixe-anosuportedepareDEDepois destesercolocado.

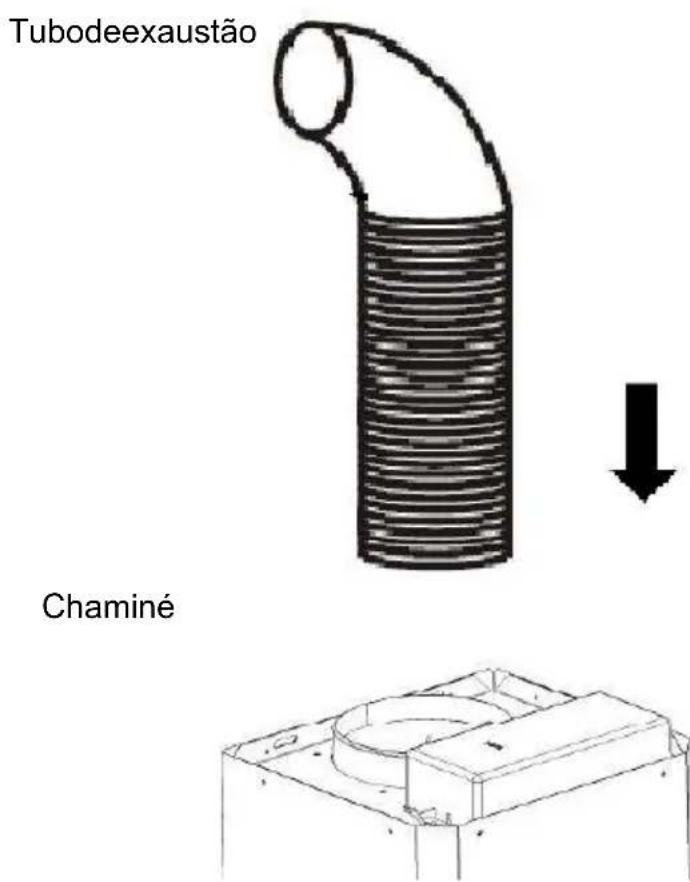

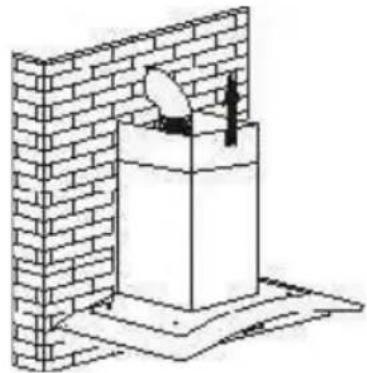

1. Fixeaválvulaunidirecciónalparaasaídadeardoexaustor.De seguidencaixeotubodesaídoarnaválvula,comoseexemplificadaseguidanodesenso

6.

i. Coloque a parte de vidro na posicao correcta, no extremo da chaminé

ii. Aperte os 4 parafusos, mas não faça demasiada para para não correr o risco de partir ou rachat o vidro. Molhe ligeiramente antes de aperture os parafusos.

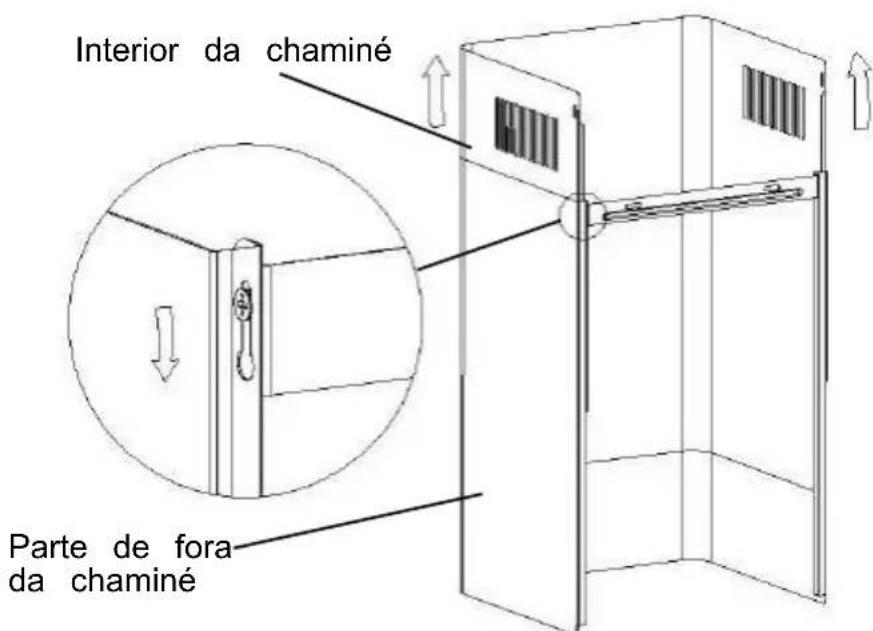

i.Coloque a parte de dentro da chaminé dentro da parte exterior e ajuste até à alta pretendeda.

ii. Faça deslizar a chamé para fazer a alta. Deve deslizar a parte de dentro e a parte de for a até obter a alta pretendida. quando a alta desejada for alcança, fixe os parafusos no orificio para fixar as两大 partes da chamé, conforme às imagens.

8.

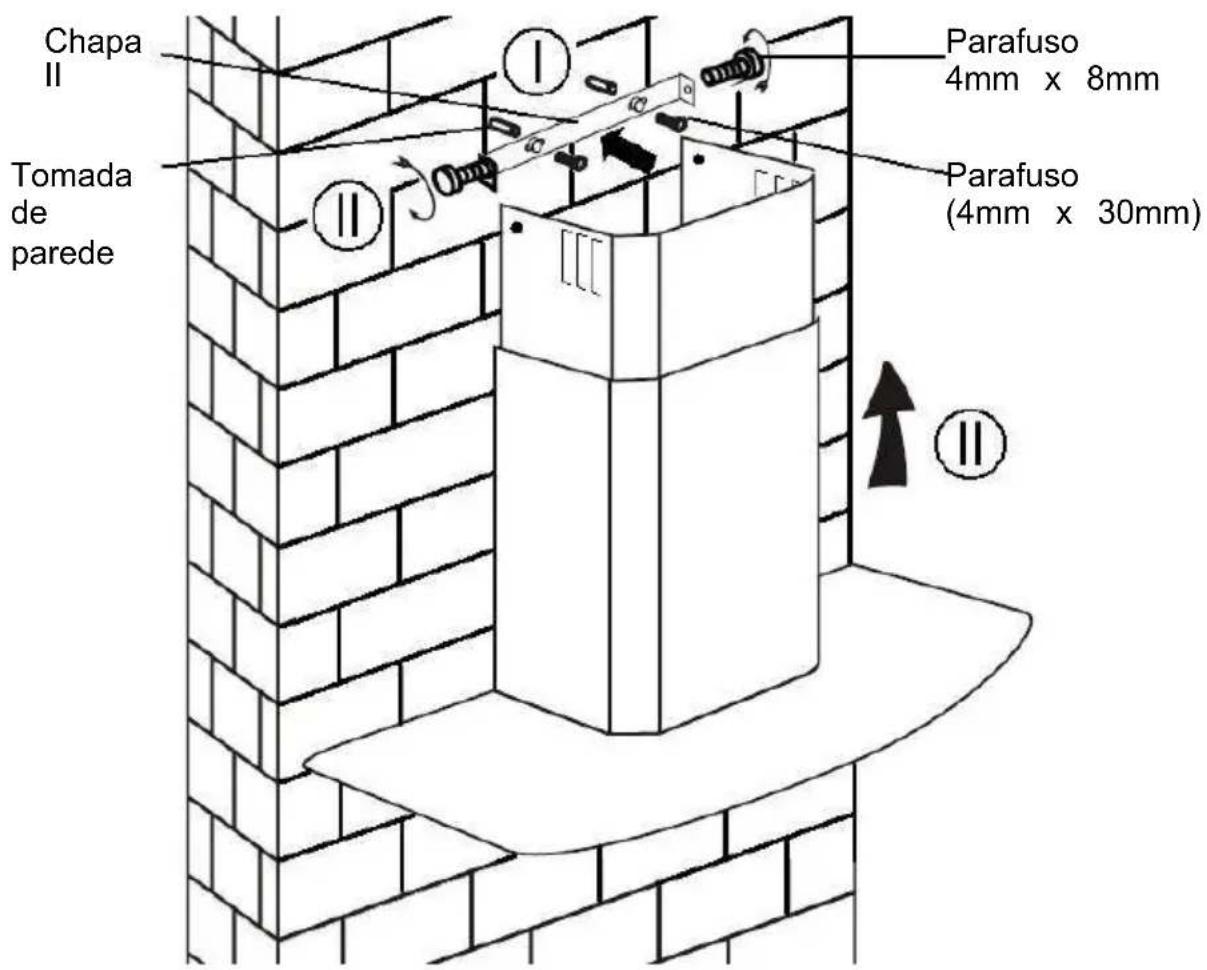

i. Faça 2 orificios de 8mm para fixar a chapa II. Fixe e aperte, com os 2 parafusos fornecidos, a chapa na parede. ii. Encoste e fixe a chaminé à parede, unindo-a à colocam os 2 parafusos fornecidos. Certifique-se de que fica bem pressa, fixa e firme.

INSTALAÇÃO (VENTILACAO INTERIOR)

Se não dispõe de uma sina de ar para o exterior, não é necessário tub exaustão. A montagem e instalação está identica à指示a, no caso de a ventilação ser feita para o exterior.

O FILTER de carvão activado pode ser uso para captar e eliminar odores complicados. Para instalar este FILTER, deve destacar primaryo o FILTER de gordo Pressione a tranca e puxe-o para baixo.

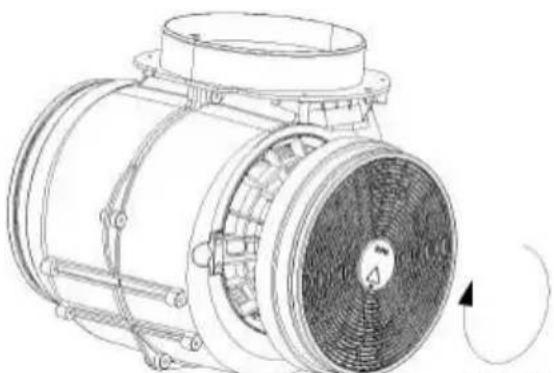

Instale o FILTER de carvão aktivado no quando e rodeo no sentido dos pont do relógio. Repita a mesma operação do outras parte.

NOTA:

CLOSE

o Certifique-se de que os filtros está trancados com segurança. Caso contrário, poder-se soltar ecausar danos.
o quando o filtró de carbono activado funciona, o poder de��çação está menor

123

DESCRÉÇÃO DE COMPONENTES

CONFIGURAÇÃO 1

FUNCIONAMENTO

Botão 1

O botão está com luz指示ora de fundo, quando você pressiona o botão, o backlit está ligado e o ventilador está ligado em baixa velocidade. quando pressionar novamente, ele desligará o ventilador.

Esta velocidade é utilizada para ventilação da cozinha. Não usada para cozeduras e cozinhados que não produzam muito vapor.

Botão 2

O botão está com luz指示ora de fundo, quando você pressiona o botão, o backlit sera ligado e o ventilador sera ligado em velocidade média. quando pressionar novamente, ele desligará o ventilador.

Esta velocidade é ideal para ventilação na maior das cozinhados a realizar numa cozinha

Botão 3

O botão está com o indicator iluminado, quando você pressiona o botão, o backlit está ligado e o ventilador está ligado em alta velocidade. quando pressionar novamente, ele desligará o ventilador.

Função utilizes para cozinhados que produzem muito vapor, fumes e cheiros.

Nestes casos, pressione o botão correspondente à velocidade mais alta para uma efectiva ventilação e extracção de fumos.

NOTA: Se os botões de velocidade lenta, media e alta estiverem foram pressionados e selecionados ao mesmo tempo, o commando que está activado, está ou de velocidade mais alta.

Botão da luz

CONFIGURATION 2

FUNCIONAMENTO

Botão Off 0

É uso para desligar o ventilador

Botão de velocidade lenta

Esta velocidade é utilizada para ventilação da cozinha. Não usada para cozeduras e cozinhados que não produzam muito vapor.

Botão de velocidade média

2

Esta velocidade é ideal para ventilação na maior dos cozinhados a realizar numa cozinha.

Botão de alta velocidade

3

Função utilizes para cozinhados que produzem muito vapor, fimos e cheiros. Nestes casos, pressione o botão correspondente à velocidade mais alta para uma efectiva ventilação e extracção de fimos.

NOTA: Se os botões de velocidade lenta, media e alta estiverem foram pressionados e selecionados ao mesmo tempo, o commando que está activado, está ou de velocidade mais alta.

Botão da luz

CONFIGURAÇÃO 3

① Botão On / Off

É uso para ligar / desligar o ventilador

• Velocidade botao mais

Paraacular do ventilador

• Botão de diminuição de velocidade

Para diminuir a velocidade do ventilador.

Botão de luz

8 Tela digital

indicação da velocidade do ventilador: "1" para a velocidade baixa, "2" para a velocidade média, "3" para alta velocidade, "4" para funcão Booster.

Temporizador rápido: Prima + e - mantenha durante 1 segundo, display digital irá piscar e em 5关键时刻 regressiva, après 5关键时刻 motor & luz vais desligar o som automática & Buzzer por 1 segundo.

Função Booster

Esta chamé tem funcão booster. Para a ativar, pressione + para a velocidade 4, a chamé vai entrada na velocidade Tmaxima/extra e ficará assim por 5 minutos, alta em que vai abrandar novamente para a velocidade em que está anteriormente.

Antes de limpar a chaminé, desligue-a e retire a ficha da tomada

I. Limpeza Regular

Utilize um pano macio embebido em agua morna e um detergentedomestico suave (da loça, por exemple). Lave com o pano e o detergente com agua,utilizando simplemente as mãos. Não recorra a materiais de metal, como escovas de dentes, metálicas ou outras para limpar oaparelho.

ATENÇA: Limpe este filtro todos os mezes para prevenir qualquer risco de incência.

O filtró absorve gorduras, fumo e po...... por也是如此 do filtró afecta directamente a eficiência do exaustor. Se não estiver limpo, os residuos de gordura (potencialmente inflamáveis) não saturar no filtrro. Por也是如此 ser limpo e lavado com detergente domestico (detergente da loça ou outras tipo de detergenteutilizzato em limpezas dométricas).

Aplica-se exclusivamente ao aparecido instalado como unidade de renovacao e circulacao do ar (sem ventilacao para o exterior). Este FILTER absorve os cheiros e deve ser substituido pelo menos uma vez por ano, dependendo da frequencia com que é utilizado.

IV. Trocar uma lampada

Retire os parafusos do vidro,(before retire a campanula de vidro. Determine qual a lampie da que precisea de ser substituira e retire-a. Vai encontrar as lampie das dentro da secção de iluminação.

Desligue o punto de luz e elimine os porta-lampadas, os casquilhos, retirando-os da chaminé. Importante: não é possível substituir as lampadas individualmente, tem que adquirir o suporte para lampadas, oSYSTEMA de fixação e as lampadas,uma pena completea que existe disponível no mercado (Luz LED: G4, MAX 1.5W)

Substitua as lampadas, o porta-lampadas e todo o kit, tal como estavam os originais. De seguida volte a ligar o punto de luz. Volte a colocar a campanula de vidro e aperture bem os parafudos.

RESOLUÇÃO DE PROBLEMAS

Problema	Causa possível	Solução
A luz acende, mas o ventilador não funciona	A pá do ventilador pode estar pressa.	Desligar a chamíné, que deve a reparada por um professional qualificado da assistência técnica.
	O motor pode estar avariç.
Luz e ventilador não funciona	Lâmpada fundida.	Substitui a lâmpada por uma boa e adequada
	Cabo de alimentação danIFICADO ou parte	Ligue novamente um cabo de alimentação.
Vibração se barulhos na chamíné	A pá do ventilador está a danificada	Desligar a chamíné, que deve a reparada por um professional qualificado da assistência técnica
	A pá do motor pode não estar correctamente fixada.	Desligar a chamíné, que deve a reparada por um professional qualificado da assistência técnica
	A chamíné pode não está correctamente assente e fiço suporte	Retire a chamíné e verifique se suporte onde esta encaixa está devidamente localizo e fixado.
A performance/ poder de sução está fracos	Pode existir uma distência demasiado grande entre a chamíné e o fogão ou plac	Reajustar a distência para 65 a 75cm entre a chamíné e o fog

SERVICO DE ASSISTÊNCIA AO CLIENTE

Se não consuerigir identificar a causa da avaria ou anomalia de functimento, deslige o aparecido e contacte o Servço de Assistência Técnica.

Número de série do produits: não consuegué encontrar-lo?

É muito importante que informe o Serviço de Assistência Tecnica do)cóga e respectivo número de série do produits (um Código de 16 caracteres que começa pelo número 3), que pode ser encontrar no Certificado de Garantia ou na很小a placá de identificacao situada noignon aparelho. Este passo vai fazer uma deslokação inutil dos先进技术apanas para verificarem o número de série. Evita ainda gastos desnecessários e possíveis reclamações.

PROTEÇÃO AMBIENTAL

Resíduos ou lixo electrico, electrodométricos antigos, usados ou estragados não devem ser eliminados e

deitados for a com o lixo habitual do dia-a-día. Por favor informe-se na sua localidade, com as autoridades locais, onde existem locais para deposito e posterior

reciclagem de electrodomesticos e material eletrico.

Ao garantir que este produit é correctamente eliminado,sendo depositados nos locais adequados, está a prevenir potecções consequência negativas para o ambiente e para a saude humana, que poderiam ser causadas pelo tratamento in aquado deste tipo de lixo.

A eliminacao do produits deve ser feita em conformidade com as normas ambientais em vigor em cada pais e com as normas europeias, se for o caso.

Para obter informações mais detalhadas sobre o tratamento no fim de vida e reciclagem do produto, entre em contacto com os serviços locais de reciclagem e de recolha de lixo ou com o estabelecimento onde acquiriu o produit.
