Producttype	Digitale bloeddrukmeter met controlebeeldscherm
Merk	Geratherm
Model	Desktop GP-6621
Meetmethode	Oscillometrisch
Meetbereik bloeddruk	20 tot 300 mmHg
Meetbereik pols	40 tot 200 slagen/min
Nauwkeurigheid bloeddruk	± 3 mmHg
Nauwkeurigheid pols	± 5% van de waarde
Geheugen	85 waarden
Geschikte armomtrek	22 tot 32 cm
Voeding	4 alkaline AA-batterijen (1,5 V) of netvoeding 6 V DC, 800 mA
Batterijduur	Ongeveer 250 metingen
Automatische uitschakeling	150 seconden na laatste bewerking
Afmetingen	171 x 139 x 54 mm
Gewicht (met batterijen)	Ongeveer 550 g
Weergave	LCD (jaar, dag, uur, bloeddruk en pols)
Detectie van onregelmatige pols	Ja (specifiek symbool)
Ingebouwde klok	Ja, instelbaar
Gebruiksomstandigheden	+5°C tot +40°C, 15% tot 90% RV
Opslagomstandigheden	-25°C tot +55°C, 15% tot 90% RV
Beschermingsklasse	IP20
Garantie	3 jaar (excl. batterijen en manchet)
Reiniging	Doek gedrenkt in water of milde reiniger
Normen	CE 0197, DIN EN ISO 81060-2, EN 60601-1-2

Veelgestelde vragen - Desktop GP6621 Geratherm

Hoe plaats ik de batterijen in de bloeddrukmeter Desktop GP-6621?

Open het batterijvak aan de achterkant van het apparaat. Plaats 4 alkaline AA-batterijen (1,5 V) met inachtneming van de polariteiten + en -. Sluit het deksel. Vervang alle batterijen zodra het symbool voor bijna lege batterijen verschijnt.

Welke armomtrek is nodig om deze bloeddrukmeter te gebruiken?

De manchet is geschikt voor een armomtrek tussen 22 cm en 32 cm. Als uw arm niet binnen dit bereik valt, kan het apparaat mogelijk onnauwkeurige metingen geven.

Hoe stel ik de klok in op het apparaat?

Houd de toets Memory 3 seconden ingedrukt om in de instelmodus te komen. Gebruik de toets Power om het jaar, de maand, de dag, het uur en de minuut te wijzigen. Druk op Memory om naar de volgende instelling te gaan.

Wat is de juiste procedure om de bloeddruk te meten?

Ga comfortabel zitten, met rechte rug en voeten plat op de grond. Plaats de manchet 2,5 cm boven de elleboog aan de linkerarm (bij voorkeur). Zorg ervoor dat de manchet op harthoogte zit. Druk op Power om de meting te starten. Blijf stil en praat niet tijdens de meting.

Wat moet ik doen als het apparaat een foutmelding geeft?

Veelvoorkomende foutmeldingen zijn: LLErr (bloeddruk lager dan 20 mmHg, herhaal), UUErr (beweging gedetecteerd, herhaal), PErr (pompfout, controleer de manchet), rrErr (signaal-ruisverhouding laag, herhaal), HI (druk hoger dan 300 mmHg, herhaal), 30 (batterijen bijna leeg, vervang ze). Raadpleeg de handleiding voor meer details.

Hoe kan ik eerdere metingen in het geheugen bekijken?

Druk kort op de toets Memory om de laatste meting weer te geven. Elke extra druk bladert door de vorige metingen (tot 85 waarden). De resultaten worden weergegeven met datum en tijd.

Hoe wis ik alle opgeslagen gegevens?

Druk op Memory om een meting te selecteren, houd vervolgens de toets Power ingedrukt totdat dEL verschijnt. Druk dan op Memory totdat dEL ALL verschijnt, en laat los. Druk op Power om te bevestigen. Het apparaat geeft drie pieptonen en wist alle metingen.

Kan ik het apparaat op de netvoeding gebruiken in plaats van batterijen?

Ja, u kunt een netvoedingsadapter (niet meegeleverd) gebruiken met de volgende specificaties: ingang 100-240 V AC, 60/50 Hz, uitgang 6 V DC, 800 mA. Zorg ervoor dat deze is goedgekeurd voor medisch gebruik. Verwijder de batterijen als u de netvoeding gebruikt.

Welke voorzorgsmaatregelen moet ik nemen voor een meting?

Vermijd cafeïne of roken 30 tot 45 minuten van tevoren. Rust 5 tot 10 minuten in een rustige omgeving. Voer metingen elke dag op hetzelfde tijdstip uit, bij voorkeur 's ochtends. Gebruik altijd dezelfde arm (bij voorkeur links) en plaats de manchet op harthoogte.

Hoe onderhoud en reinig ik de bloeddrukmeter?

Reinig de behuizing met een zachte, licht vochtige doek (water of milde reiniger). Gebruik geen oplosmiddelen, benzine of schurende middelen. Dompel het apparaat niet onder in water. Bewaar het op een droge plaats, vrij van stof en extreme temperaturen. Verwijder de batterijen bij langdurig niet-gebruik.

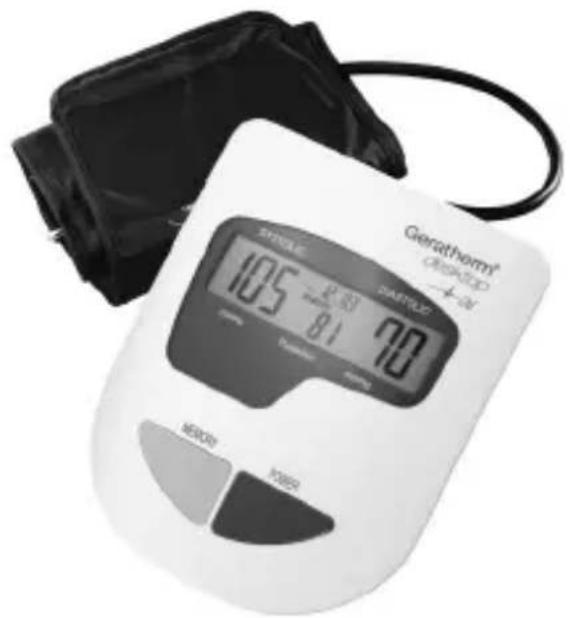

GEBRUIKSAANWIJZING Desktop GP6621 Geratherm

Digitale bloeddrukmonitor

Geratherm

desktop

BEDIENINGSHANDLEIDING

GP-6621

NL

C€0197

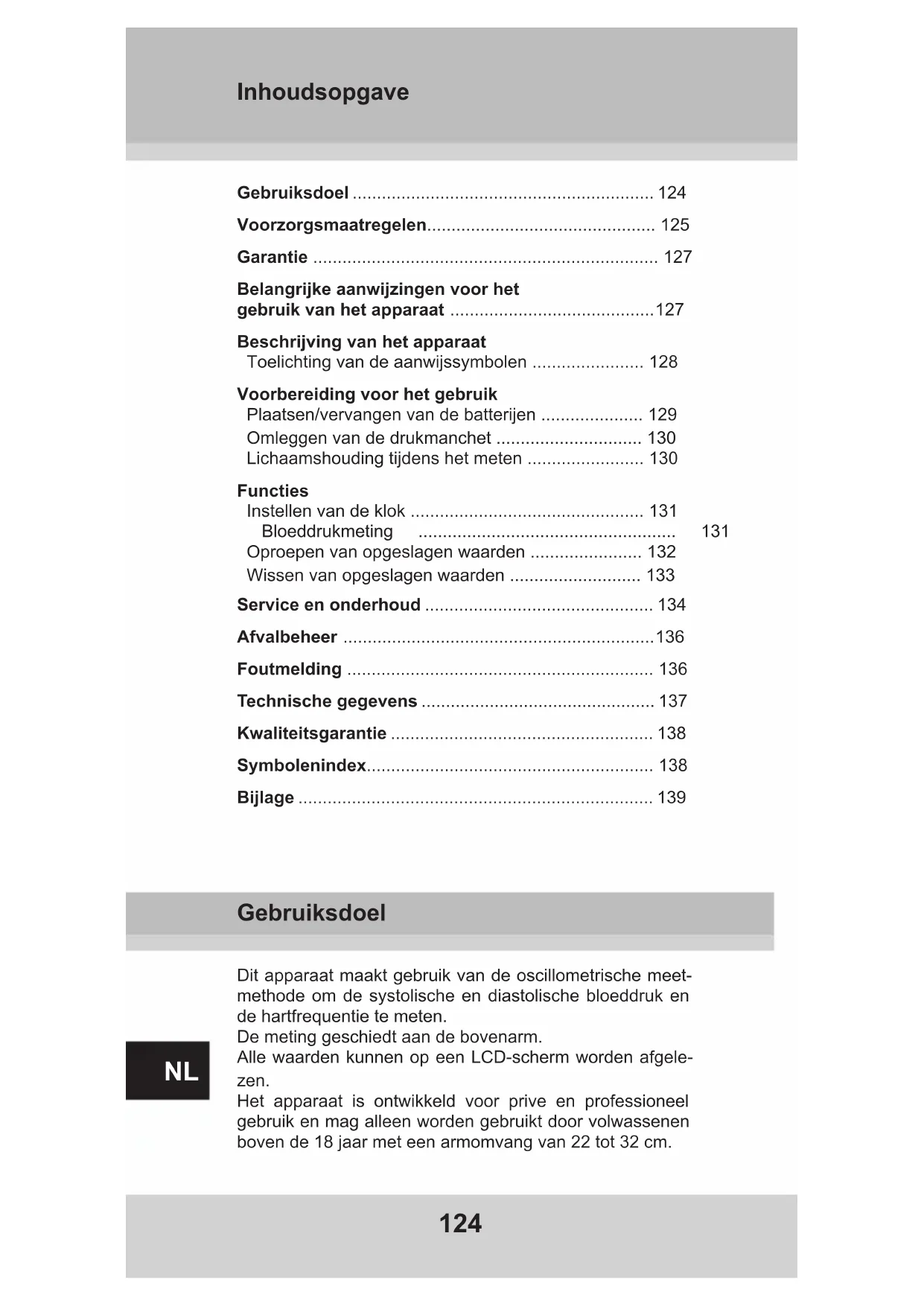

Inhoudsopgave

Gebruiksdoel 124

Voorzorgsmaatregelen 125

Garantie 127

Belangrijke aanwijzingen voor het gebruik van het apparatus 127

Beschrijving van het apparaat Toelichting van de aanwijssymbolen 128

Voorbereiding voor het gebruik
Plaatsen/ervangen van de batterijen 129
Omleggen van de drukmanchet 130
Lichaamshoudingijdens het meten 130

Instellen van de klok 131
Bloeddrukmeting 131
Oproepen van opgeslagen waarden 132
Wissen van opgeslagen waarden 133

Service en onderhoud 134

Afvalbeheer 136

Foutmelding 136

Kwaliteitsgarantie 138

Symbolenindex 138

Bijlage 139

Gebruiksdoel

Dit apparaat maakt gebruik van de oscillometrische meetmethode om de systolische en diastolische bloeddruk en de hartfrequentie te meten.

De meting geschiedt aan de bovenarm.
Alle waarden konnen op een LCD-schem worden afgelezen.

Het apparaat is ontwikkeld voor prive en professioneel gebruik en mag alleen worden gezruikt door volwassenen boven de 18aar met een armomvang van 22 tot 32cm

NL

• Deze handleiding en het product vormen geen alternatif voor een bezoek aan uw arts.

De hierin opgenomen informatatie en het product mogen nicht worden gezruikt voor diagnose of behandeling van gezondheidsproblemen of voor het voorschrijven van medicatie. Heeft u een medisch probleem of vermoedt u dat u een dergelijk probleem heeft, vraag dan zo snel möglichk uw dokter om advies.

• Voer geen metingen uit bij lage (onder +5^ ) of hoge (boven +40^ ) temperatuur of wonneer de relatieve luchtvochtigheid zich buiten het bereik van 15% tot 90% bevindt, waar dat dergelijk opstandigheden+kennen leiden tot onnauwkeurige metingen.

• Heeft u zojuist een caffeinehoudende drank gedronken of een sigaret geroekt, wacht dan 30 tot 45 minutes voordat u de meting uitvoert.

Rust minimaal 5 tot 10 minutesuit, voor u een meting uityoert.

Wacht 3 tot 5 minuten:tussen de metingen, zodat uw bloedvaten de gelegenheid krijgen om terug te keren in de toestand voor de meting. De wachtduur moet eventueel aan uw persoonlijke fysiologie worden aangepast.

• Wij bevelen aan om voor alle metingendezelfde arm te gebruiken (bij voorkeur de linkerarm) en de metingijdere dag om ongeveerdezelfde tijduit te voeren.

• Ga ontspannen zitten en leg uw ellebogen op de tafel; beiden voeten要去en geheel op de vloer rusten. Kruis uw benen nichtijdens de meting.

• Plaats het apparaat op de hoogte van uw hart. Ontspan uw hand. Uw handpalm要去aar boven zich gericht.

• Voer de metingen uit bij kamertemperatuur, in een rustige en stressvrije omgeving.

• Het apparaat mag tijdens de meting Niet worden bewogen of geschud. Tijdens de metingen要去iet worden gesproken.

• Houd u er rekening mee, dat de bloeddruk gedurende de dag een naturulijke schommeling vertoont en door veel verschillende factoren worden beinvloed. Gewoonlijk is de bloeddruk het hoogstijdens het werk en bereikt deze� naagste waarde in de slaapfase.

• Bloeddrukmetingen要去en worden geinterpreterd door een arts of een geschoolde gezondheidsmedewerker die op de hoogte is van uw medische geschiedenis. Indien u het apparaat gebruikt en de resultaten regelmatig noteert, houdt u uw arts dan op de hoogte van permanente wijzingen in uw bloeddruk.

NL

• Lijdt u aan een hart en vaatziekte (zoals arteriosclerosis), diabetes, een lever of nieraandoening, ernstige hypertensie of perifere circulatiestoornissen etc, raadpleeg dan uw arts voordat u dit apparaat gebruikt.
• Dit apparaat is nicht geschikt voor gebruik door personen met harritmestoornissen en zwangere vrouwen.
• De met dit apparaat uitgevoerde bloeddrukmetingen komen overeen met de waarden die worden verkregen door een geschoolde waarnemer met de manchet-/stethoscoopausculatiemethode en liggen binnen de grenzen van norm DIN EN ISO 81060-2.
• Als de manchetijdens het meten ongemak veroorzaakt, druk dan op de „POWER“-toets om het apparaat onmid-delloijk uit te schakelen.
• Ligt de druk boven de 300 mmHg en ontwijk de lucht nicht vanzelf uit de manchet, dan kurz u de klittenband losmaken om de manchet af te nemen.
• Gebruik dit apparaat nicht bij kleuters, kinderen of Personen die selbst hun bedoelingen nicht duidelijk können make.
• Om een abusievelijke wurging te voorkomen, geleieve het product uit de buurt van kinderen te houden en de slang nicht om de nek te leggen.
• Te frequente metingen können storingen in de doorbloeding tot gevolg hebben; dit kan resulteren in onaanganame effecten zoalsplaatselijke bloedingen onder de huid of een tijdelijke gevoelloosheid van de arm. Deze symptomen zijn gewoonlijk van korte duur. Mochten zich echter na enigeijd nog nicht+zijn hersteld, raadpleegt u dan uw arts.
• Neem de elektromagnetische compatibiliteit van het apparaat in acht (bijv. storingen in de stroomvoorziening, radiofrequentiestoringen, etc.) zich bijlage. Gebruik het apparaat alleen binnenschuis. Om onnauwkeurige resultaten door elektromagnetische interferentieussen elektrische en elektronische apparaten te vermijden, moet het apparaat Niet in de nabijheid van mobiele telefoons en magnetrons worden gebruikt. Bij apparatuur waarvan het vermogen meer dan 2 W bedraagt, moet een afstand van minstens 3,3m tot uw bloeddrukmonitor worden bewaard.
• Dit instrument is NIET waterbestendig! Dompel het NOOIT onder in vloeistoffen.
• Gebruik het instrument Niet wanner u vermoedt dat het beschadigd is of wanner u iets ongebruikelijks consta teert.

NL

Garantie

Op deze bloeddrukmonitor worden bij normala gebruik een garantie gegeven van 3aar vanaf koopdatum voor enige defecten van de zijde van de fabrikant. Indien uw apparaat Niet correct functioneert als gevolg van defecte onderdelen of montage, zullen wij het apparaat Gratis repareren.

De garantie is van toepassing op alle onderdelen van het apparaat, met uitzondering van de batterij en de manchet. Schade die ontstaan is door onjuiste behandeling van het apparaat worden nicht door de garantie gedekt.

Wij raden u aan het apparaat om de tweeJAar door een geautoriseerd laboratorium aan een meettechnische controte onderwerpen. Deze beoordeling is geen garantie

Belangrijke aanwijzingen voor het gebruik van het apparatusa

Wat is bloeddruk?

Doordat de hartkamer bloed in de bloevtvaten en door het vaatstelsel drukt, ontwikkelt het hart een kracht. Een verdere kracht worden door de bloedvaten ontwikkeld, doordat zich ten overstaan van de broedstroom een watstand opbouwen. De broeddruk is het resultaat van deze beiden krachten.

Wat betekent systolische en diastolische bloeddruk?

De systolische bloeddruk is de bovenste waarde die op het tijdstip van de maximale contractie van het hart worden gemeten. De distolische bloeddruk is de onderste waarde die op het tijdstip van het verslappen van het hart worden gemeten.

Is mijn bloeddruk normal?

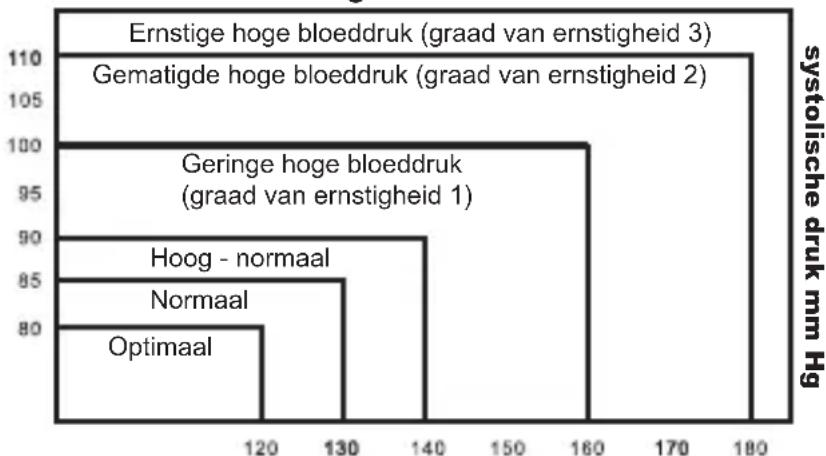

Voor de beoordeling van uw bloeddruk kut u de hierna volgende grafische voorstelling van de classificatie van de bloeddruk bekijken,uitgegeven door de WHO (Wereldgezondheidsorganisatie).

diastolische druk mm Hg

NL

Belangrijke aanwijzingen voor het gebruik van het apparatusa

Wat betekent lage bloeddruk?

In het algemeen is lage bloeddruk better voor zover geen onaangename symptomen optreden zoals fl auwtes en/of duizeligheid.

Bloeddrukschommelingen en -veranderingen

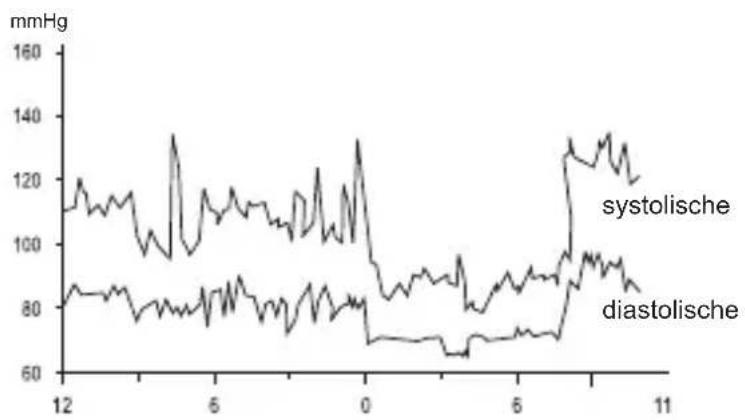

De volgende grafi sche voorstelling toont möglichke bloeddukschommelingen binnen de 24 uren.

De volgende factoren beinvloeden de resultaten van de bloeddrukmeting en veroorzaken schommelingen:

• Baden - Gesprek

Alcoholconsumptie Gymnastiek

Beweging Spirituele spanning

• Eten - Temperatuurverandering

Gedachten Roken enz.

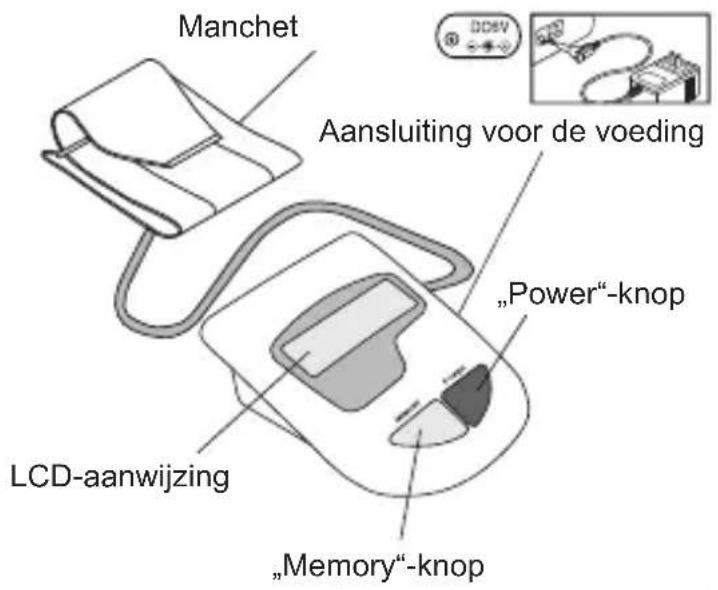

Beschrijving van het apparatus

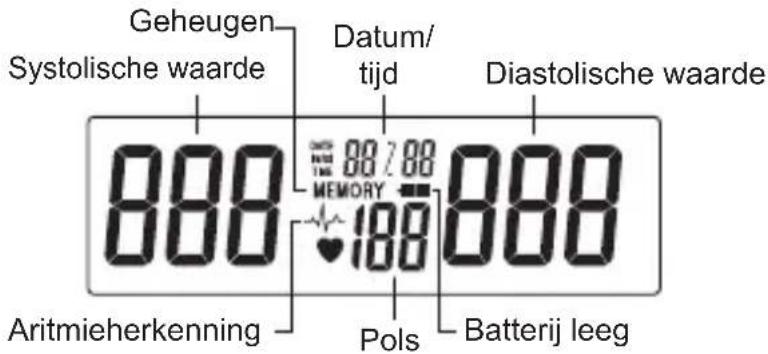

Toelichting van de aanwijssymbole

NL

Beschrijving van het apparatus

De manchet is beschikt voor een armomvang tussen 22 en 32 cm.

Voorbereiding voor het gebruik

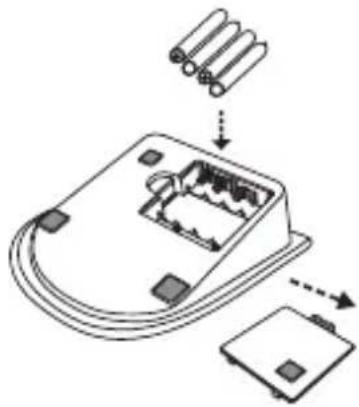

Plaatsen/ervangen van de batterijen

1. Plaats de batterijen met de juiste poling "+" en "- in het batterijyak.
2. Vervang alle batterijen als het batterijsymbool verschijnt.
3. Verwijder de batterijen als het apparaat langerearend Niet worden gebruikt.
4. VERWIJDER alle BATTERIJEN wonneer u de als special toebehoren te leveren AC-voedingseenheid gebrukt.

Opmerking:

Om storingen te voorkomen worden geadviseerd hetzelfde type alkalibatterijen te gebruiken.

Houd de batterijen buiten het bereik vankleine kinderen.Werp de batterijen Niet in het vuur; zij kannen explodingen.

NL

Voorbereiding voor het meten

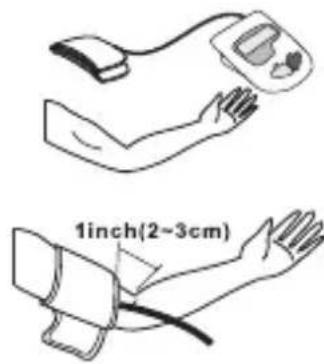

Omleggen van de drukmanchet

1. Wikkel de manchet rond de linkerarm. De arm要去bloot zich.
2. Bevestig de manchet. Trek er Niet te krachtig aan en span ze Niet te strak aan. De rand van de manchet moet ca. 2,5 cm van de binnenkant van de elleboog verwijderd+zijn.
3. Indien er nicht aan de linkerarm kan worden gemeten, legt u de manchet om de rechterarm, zoals op de afbeeling is te zien.

Lichaamshoudingijdens het meten

1. Zitrechtop en zorg ervoor dat deplaats van meting zich ter hoogte van het hart bevindt. Ontspan u en meet in een natuurlijke lichaamshouding.

1. Meet en registreer de bloeddruk jegere dag steeds op hetzelfde uur, om uw bloeddrukverloop vast te stellen.

AC-voedingseenheid (special toebehoren)

Het product mag alleen met een voor medische doeleinden toegelaten gestabiliseerde AC-voedings-eenheid (ingang 100~240 V, AC, 60/50 Hz; uitgang 6V, DC, 800 mA) worden gezruikt.

Opmerking:

1. Bij gezbruik van de voedingseenheid zijn geen batterijen nodig.
2. Wordt tijdens het meten de stroomtoevoer van de AC-voedingseenheid onderbroken, dan moet het apparaat door scheiding van de AC-voedingseenheid van het apparaat worden geseset.
3. Gebruik alleen voor medische toepassingen goedgekeurde voedingseenheden die voldoen aan de technische specifi caties in deze handleiding.

Bij gebruik van andere voedingseeheden kan schade aan uw bloeddrukmonitor worden veroorzaakt.

Functies

Instellen van de klok

Om de modus voor het instellen van de klok te bereiken, gedurende meer dan drie seconden de "Memory"-knop gedrukt honden.

Op de aanwijzing verschijnt een knipperend jaartal. Druk de "Power"-knop om hetaar in te stellen verwijl dit veld knippert.

Wanner u opnieuw de "Memory"-knop drukt, verschijnt de "maand" en knippert om te worden ingesteld; daarna volgt bij nogmaals drukken en loslaten van de "Memory"-knop "dag", "uur" en "minuut".

De klok omschakelen

Druk de aan-/uit-knop, om de gegevens "maand", "dag", "uur" en "minuut" om te schakelen, als deze velden knipperen.

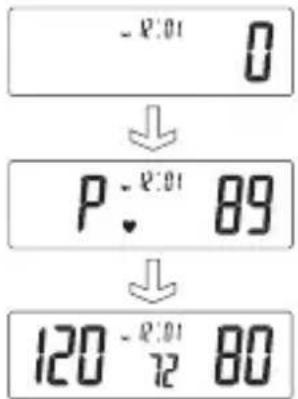

Bloeddrukmeting

De "Power"-knop drukken en loslaten om de automatische meting te beginnen.

Aanwijzing bij begin
K Oppompen
Meten en de zoemer klinkt

Zodra de meting afgesloten is, verschijnen op de aanwij- zing de gemeten waarden voor de bloeddruk en de Pols. Druk op de "Power"-knop om het apparaat uit te schakelen. Doet u dat nicht dan schakelt het apparaat na 150 seconden automatisch uit.

Opmerking:

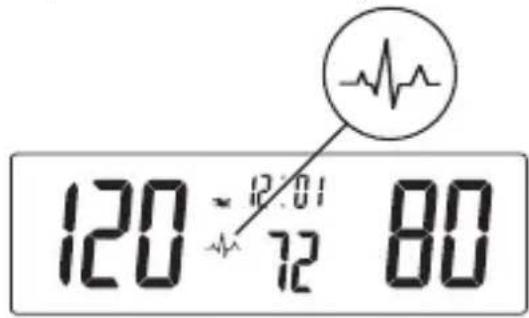

Als het symbool verschijnt, betekent dit dat het apparaat bij het meten een onregelmatige Pols heeft vastgesteld. Als het symbool voortdurend verschijnt, moet u uw specialist om professionele raad vragen.

Oproepen van opgeslagen waarden

Voor het oproepen van de LAST gemeten waarde de "Memory"-knop drukken en loslaten (Bijvoorbeeld: nr. 7 in het geheugen). Op de aanwijzing verschijnen de opgesla-gen waarden voor de bloeddruk en de Pols.

Om de geheugenwaarde nr. 6 op te roepen, opniew de "Memory"-knop drukken en loslaten.Druk en laotnpiew los,om de opgeslagen bloeddrukwaarden nr.5,4,3,2 en 1 af te lezen.

NL

Wissen van opgeslagen waarden

U kunt eén of alle geheugenwaarden wissen.

Een geheugenwaarde wissen

1. De "Memory"-knop drukken en loslaten om de geheugenwaarde te selecteren die u wilt wissen.
2. De "Power"-knop drukken en houden tot op de aanwij-zing "dEL" [Wissen] verschijnt.
3. De "Power"-knop opnieuw drukken en loslaten. Na de derde biep wist het apparaat de geheugenwaarde.

Wissen van alle geheugenwaarden

1. De "Memory"-knop drukken en loslaten om de geheugenwaarde te selecteren die u wilt wissen.
2. De "Power"-knop drukken en houden tot op de aanwij-zing "dEL" [Wissen] verschijnt.
3. De "Memory"-knop drukken en loslaten tot op de aanwij-zing "dEL ALL" [Alle wissen] verschijnt.
4. De "Power"-knop drukken en loslaten. Na de derde biep wist het apparaat alle geheugenwaarden.

NL

Het apparaat nicht latent vallen. Het is nicht schokvrij.
Het apparaat of de arm- manchet nicht veranderen of uit elkaar nemen.
De armmanchet nicht samensnoeren.
Voor het reinigen van de behuizing een met water of een neutraal reinigings- middel bevochtigde doeK gebruiken en verrolgens droogwrijven.

NL

Verdunningsmittel, benzine en andere agres-sieve reinigingsmiddelen vermijden.
Het apparaat op een geschikte plaat Bewaren.Hoge temperaturen, directe bestraling door dezon, hoge luchtvochtig-heid en stof vermijden.
De batterijen verwijderen als het apparaat over een langerearend nicht worden gebruikt.
De „Power“-knop Niet drukken als de manchet Niet correct om de arm is gelegd.

NL

Afvalbeheer

Uitgediende apparaten en lege batterijen dieren volgens de geldige voorschriften te worden afgevoerd. Dit apparaat mag Niet samen met het huishoudelijk afval worden aangeboden.

ledere consument is verplicht, alle elektrische of elektronische apparaten, ongeacht of die schadelijke stoffen bevatten of Niet, bij een milieudepot in zich stad of bij de handelaar af te gehen, zodat ze op een milieuvriendelijk manier kuren worden verwijderd.

Haal de batterijen uit het apparaat voordat u het apparaat verwijdert.

Gooi gebruikte batterijen nicht bij het huisvuil, maar breng\ deze waar de waarvoor bestemde afvalverwerking\ of lever deze in bij een speciaal waarvoor bestemd\ inzamelstation bij de supermarket of elektrawinkelier.

Foutmelding

Melding Correctie
LL Err	De gemeten druk lag onder 20 mm Hg. Nogmaals meten a.u.b.
UU Err	Er werden lichaamsbewegingen vastgesteldijdens de meting. Nogmaals meten a.u.b.
PErr	Pompout De manchet controleren en nogmaals verzoeken.
rrErr	De druk kan ten gevolge van sig- naalruis nicht worden gemeten. Nogmaals meten a.u.b.
HI	De pompdruk ligt boven 300 mm Hg. Nogmaals meten a.u.b.
30	Batterij leeg. De 4 batterijen controleren en, indien nodig, verrangen.

NL

Technische gegevens

Model-nr. GP-6621

Aanwijssystem Aanwijzng met vloeibare kristallen

Meetmethode

Oscillometrische

methode

Stroombron 4 Alkalibatterijen van het type AA

(1,5 V) of AC-voedingseunheid

(In: 100~240 V, AC, 60/50Hz;

Uit: 6V, DC, 800 mA)

Meetbereik 20 tot 300 mm Hg (bloeddruk)

40 tot 200 pulssslagen/minuut

(pulsfrequentie)

Nauwkeurigheid ±3 mm Hg (bloeddruk)

Aanwijzing LCD (jaar/dag/tijd, druk en Pols)

Aanwijzing voor

vervangen batterij Ja

Automatische

uitschakeling Na 150 s

Levensduur van de

batterij Ca. 250 metingen

Beschermingsgraad IP20 (Indringen van vreemde

vaste lichamen < 12,5mm

Manchetgrootte

22 tot 32 cm

Bedrijfsomstandigheden

+5°C tot +40°C;

Bewaaromstandigheden

-25 tot +55°C;

Wijzigingen in het belang van de productverbetering

voorbehonden.

NL

Geratherm® is gecertifi ceerd overeenkomstig Richtlijn 93/42/EEG en EN ISO 13485 en heeft hetrecht om het label (eangemelde instantie: TUV Rheinland LGA Products GmbH) ophaar producten aan te brengen.

De bloeddrukmonitor voldoet aan

EN 60601-1 +A1 Medische elektrische toestellen - Deel 1: Algemene eisen voor basisveiligheid en essentiele prestaties
- IEC/EN 60601-1-11 Medische elektrische toestellen-Deel 1-11: Algemene eisen voor basisveiligheid en essentiele prestaties - Secundaire Norm: Eisen voor medische elektrische apparatuur en medische elektrische systemen die gebrukt worden voor de medische verzorging in de thuisituatie.
DIN EN ISO 81060-1

Niet-invasieve bloeddrukmeters-deel 1: Eisen en beproevingsmethoden voor metingen van het Niet-geautomatiseerde type (ISO 81060-1)

DIN EN ISO 81060-2

Niet-invasieve bloeddrukmeters-deel 2: Klinisch onderzoek voor metingen van het geautomatiseerde type (ISO 81060-2)

EN 1060-3

Niet-invasieve bloeddrukmeters- deel 3: Aanvullende eisen voor elektromagnetische bloeddrukmeetsystemen

Symbolenindex

	Gebruiksaanwijzing opvolgen
	Tegen vocht beschermen
15%	Opslag bij een rela-tieve luchtvochtingigkeit:tussen 15 % en 90 %
-25°C	Opslag:tussen -25 °C en +55 °C
	Het apparaat mag nicht met het huishoudelijk afval worden weg-geworpen

	Toestel van het type BF
LOT	Lotidentifi catie (mm/jjjj; maand/jaar)
SN	Serienummer
	Fabrikant
	Let op, opzoeken in begeleidende docu-mentationen

Informatie over de elektromagnetische compatibiliteit (EMC)

Elektronische apparatuur zoals pc's en mobiele telefoons können ertoe leiden dat medische hulpmiddelen bij gebruik worden bloatgesteld aan elektromagnetische interferentie van andere apparaten. Dit kan storing van het medische apparaat en een möglichn onveilige situatie tot gevolg hebben.

Ook mag medische apparatuur nicht interfereren met andere apparaten.

De norm EN 60601-1-2 regelt de eisen voor EMC (elektramagnetische compatibiliteit) en defi niert de mate van immunitiert voor elektramagnetische interferentie en de maximale elektramagnetische uitraling voor medische apparatuur.

Deze door Geratherm Medical AG gefabriceerde bloeddrukmonitor voldoet aan norm EN 60601-1-2 zowel met betrekking tot de immunititeit als met betrekking tot de uitstraling.

Evenwel dienen speciale voorzorgsmaatregelen in acht te worden genomen:

Gebruik het apparaat alleen binnenshuis en Niet in de buurt van mobiele telefoons en magnetrons. Bij apparatuur waarvan het vermogeneer dan 2 W bedraagt, moet een afstand van minstens 3,3m tot uw bloeddrukmonitor worden bewaard.

NL

Leidraad en verklaring van de fabrikant inzake elektramagnetische straling
Het apparaat of system is geschikt voor gebruik in de aangeduide elektramagnetische omge-ving. De klant en/of gebruiker van het apparaat of systeem要去ervo zorgen dat het worden gebruikt in een elektramagnetische omgeving zoals hieronder beschreiben.
Emissietest Conformiteit	Aantekeningen	inzake de elektramagnetische omgeving
RF-emissies CISPR 11	Groep 1	Het apparaat of systeem gebruikt alleen RF-energie voor interne functies. De RF-emissies+zijn.daarom erg laag en interferentie met elektronische apparatuur in de omgeving is onwaarschijnlijk.
RF-emissies CISPR 11	Klasse B
Harmonische emissies IEC 61000-3-2	Klasse A
Spanningssschommelin-gen / Flikkeremissies IEC 61000-3-3	Conform

Leidraad en verklaring van de fabrikantinzake electromagnetische immuniteit
Het apparaat of system is geschikt voor gebruik in de aangeduide electromagnetische omge-ving. De klant en/of gebruiker van het apparaat of systeem moet ervoor zorgen dat het worden gezrukt in een electromagnetische omgeving zoals hieronder beschreven.
Immuniteitstest	IEC 60601 - Testniveau	Conformiteits- niveau	Aantekeningeninzake de electromagnet- netische omgeving
Elektrostatiche ontlading (ESO) IEC 61000-4-2	± 6 kV contact ± 8 kV lucht	± 6 kV contact ± 8 kV lucht	De vloeren要去en van hout, beton of keramische tegels+zijn. Als de vloeren bedekt,zijn met synthetisch materiaal,要去 de relatieve luchtvochtigheid ten minste 30% bedragen.
Magnetisch veld van stroomfrequentie (50/60 Hz) IEC 61000-4-8	3 A/m 3 A/m		Het magnetische veld van de stroom- frequentie要去 op de voorziene instal- latieplaats worden gemeten om zeker te stellen dat het voldoende laag is.

Aanbevolen afstanden:tussen draagbare en mobiele RF-communicatieapparatuur en het apparaat of systeem
Het apparatusaat systeme is geschikt voor gebruik in de aangeduide elektromagnetische omge-ving. De klant en/of gebruiker van het apparatusaat of systeem kan elektromagnetische interferentie voorkomen door de minimumafstand tot draagbare en mobiele RF-communicatieapparatuur (zenders) in ache te nemen, afhankelijk van het uitgangsvermögen van de communicaieap- paratuur, zoals hieronder aangegeven:
Maximaal uitgangs- vermogen van de zender in Watt	Afstand / m
	150 kHz tot 80 MHz d = 1,2 √P	80 MHz tot 800 MHz d = 1,2 √P	800 MHz tot 2,5 GHz d = 2,3 √P
0,01	0,12	0,12	0,23
0,1	0,38	0,38	0,73
1	1,2	1,2	2,3
10	3,8	3,8	7,3
100	12	12	23
Voor zenders waarvan het maximale nominale uitgangsvermögen Niet hierboven is vermeld kan de afstand worden geschat met behulp van de vergelijk ing in de desbetreffende kolom, waar bij P staat voor het maximale nominale uitgangsvermögen van de zender in Watt (W) volgens de fabrikant van de zender.
OPMERKING 1: Bij 80 MHz en 800 MHz要去 het hoogste frequentiebereik worden ge-bruikt.
OPMERKING 2: Deze richtlijnen zijn möglichnestiet voerstig op alle situatuies. De elek-tromagnetische propaganda wordt beinvloed door absorptie en reflectie van structuren, objeven en personen.

NL

Leidraad en verklaring van de fabrikantinzake elektron magnetische immuniteit
Het apparaat of system is geschikt voor bebruik in de aangeduide elektron magnetische omge-ving. De klant en/of bebruiker van het apparaat of systeem moetervoord zorgen dat het worden gebruikt in een elektron magnetische omgeving zoals hieronder beschreiben.
Immunititeitstest	IEC 60601 - Testniveau	Conformiteits-iveau	Aantekeningeninzake de elektron magnetische omgeving
			Draagbare en mobiele RF-communicatieaparatuur mag nichtDIC heig onderdeel van het apparaat of systeem, inclusief kabels, worden gezrukt dan de aanbevolen afstand die wordt berekend met behulp van de vergelijkking die van toepassing is op de frequentie van de zender.
			Aanbevolen afstand:
Geleide RFIEC 61000-4-6	3 Vrms150 kHz tot80 MHz	3 Vrms d= 1,2 √P
UitgestraaldeRFIEC 61000-4-3	3V/m80 MHz tot2,5 GHz	3 V/m	d = 1,2 √P80 MHz tot 800 MHz
			d = 2,3 √P800 MHz tot 2,5 GHz
			waarbij P staat voor het maximale nominaleuitgangsvermögen van de zender in Watt (W)volgens de fabrikant van de zender, en d voor de aanbevolen afstand in meters (m)
			De veldsterktes van stationaire RF-zenderszoals bepaald met onderzoek van de elektron magnetische straling ter plaatse moetenlager+zijn dan het conformiteitsniveau voor hetdesbetreffende frequentebereikeInterferentie kan voorkomeninde nabijheid van apparaten diezijn voorzien van het volgende symbol:
OPMERKING 1:Bij 80 MHz en 800 MHz moet het hoogste frequentiebereik worden gezrukt.OPMERKING 2:Deze richtlijnen+zijn möglichnest van toepassing op alle situatuies.De elektron magnetische propaganda worden beinvloed door absorptie enreflectie van structuren,objecten en personen.

a) De veldsterktes van stationaire zenders, zoals bijv. basissations van (draagbare/ draadloze) radiotelefoons en landmobile radioapparatur, amateurradio, AM- en FM-radio-uitzendingen en tv-uitzendingenKnown theoretisch nicht precies worden voorspeld... Om de elektromagnetische omgeving wegens stationaire RF-zenders te beoordelen moet een onderzoek van het elektromagnetisch veld terplaatse worden uitgevoerd. Indien de gemeten veldsterkte op de planta waar het apparaat of systeme gebruikt worden hierboven aangeduide RF-conformiteitsniveau overschrijdt, dan moet het apparaat of systeem worden geobserveerd om te controleren of het normal functi- oneert. Wortd abnormala gedrag waargenomen, dan kunnen aanvullende maatregelen nodig zichn, zoals een andere uitrichting van het apparaat of systeem of verplaatsing naar een andere locatie.
b) In het freiquentiebereik tussen 150 kHz en 80 MHz要去en de veldsterktes lager dan 3V / m zich.

a

Geratherm

desktop

pL

GP-6621

C€0197

AR

144
145
147
148

j4

148

pssx8y

149
150
150

aIb8x1

151
151
152
153
154
156
156
157
158
159
159

p

AR

pwwjlcdoellwJyall aayb y pssiyy jlg11

Lg21pJlJwLj<（w<wg）

LJI 1

LCD 15

a 1

jgl jlll lIgcl 2! dolsiwly cws xg. aig1g

Ae 111111111111111111111111

1 1

g 211111 g 110 g 1111111111111

j 15i j g i j 15i

LJI aLwEe

J) aasio oJrJg wLc Loc a JbJ 2
aui jolc g (agg .nJyS) aJlc g (agg 0 n
jN c agg 10 7.9. g 10 sbggl

a a 1

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

JUaI aLo

J L 15c d c 10

wLd aLoa: gao

J 1

Jg 100000000000000000000000000000000000000

g 1

Aa

J 1

pJ5 111111111111111111

i

g<Laaiy,ddillIc sfo gog cswg

e 1000

J

jLcJlJIeJcJgJgJcJc

J 1

① x^2 + 8x = 90

a

s#jw2g gagj 0g

aLac slll hiee wlgjg jg y

L L 10c 2 1 c

pI 1111111111111111111111

J 1
