GEBRUIKSAANWIJZING IGate Reer

Abbildungsverzeichnis // Illustration directory // Table des illustrations // Elenco delle illustrazioni // Tabla de ilustraciones // Overzicht van de afbeeldingen // Afbildningsliste // Bildförteckning // Spis ilustracji // Seznam obrázků

1 j

2 a e

3 a e

④ f C

5 d f

Zie afb. omslagzijde!

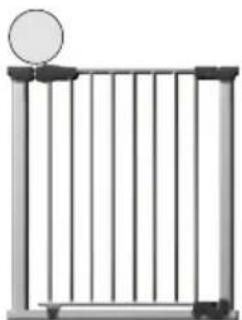

Lijst met onder-delen

2 x a c d

Hulzen van de bevestiggingsschroeven

2 x Instelschroeven met vastzetwieltje

2 x Instelschroeven met moer

4 x Wandplaatjes

4 x Schroeven

jkl

benodigd gereedschap

Productinformatie art. nr. 46302

• Materiaal: Staal, Kunststof
• Variabel instelbare traliebreedte 77,5 – 83,5 cm
• Hoogte gemonteerd: 77 cm
• Het hekje gaat automatisch dicht
- Kan met maximaal 3 verlengstukken aan weerszijden worden uitgebreid

Breedte van de opening met gemonteerd verlengstuk

1x verlengstuk 83,5 cm - 90,5 cm
2x verlengstuk 90,5 cm - 97,5 cm
3x verlengstuk 97,5 cm - 104,5 cm
4x verlengstuk 104,5 cm - 111,5 cm
5x verlengstuk 111,5 cm - 118,5 cm
6x verlengstuk 118,5 cm - 125,5 cm

Als het hekje tussen twee schone en stevige oppervlakten volgens de in de instructies aangegeven manier wordt geïnstalleerd, is dit conform de eisen van de richtlijn EN 1930:2011.

WAARSCHUWING: Een foutieve montage kan gevaarlijk zijn.

WAARSCHUWING: Het kinderhekje mag in geval van beschadig of het verdwijnen van aparte delen niet meer worden gebruikt.

WAARSCHUWING: Het kinderhekje mag niet in raamkozijnen worden gebruikt.

WAARSCHUWING: Nooit zonder wandbevestigingsplaatje bevestigen! Deze worden vastgeplakt of op ondergronden waar men niets vast kan plakken, vastgeschroefd, zoals ook in de gebruiksaanwijzing beschreven wordt.

LET OP:

• Het hekje is uitsluitend geschikt voor kinderen met een leeftijd van maximaal 24 maanden.
• Mocht u constateren, dat uw kind in staat is, het hekje zelfstandig te openen c.q. erover te klimmen (individuele ontwikkeling van het kind), mag het hekje niet meer worden gebruikt.
• Zorg ervoor, dat er zich geen voorwerpen in de buurt van het hekje bevinden, die uw kind als klimhulp kan gebruiken.
• Bij oudere kinderen bestaat het gevaar, dat ze erover klimmen.
• Ook volwassenen mogen niet over het traphekje klimmen, maar door het te openen er doorheen te lopen.
• Het traphekje dient altijd gesloten en vergrendeld te zijn, alleen voor het er doorheen lopen openen.
• Oudere kinderen mogen niet met de deur van het hekje schommelen.
• Na montage van het hekje alstublieft de gebruiksaanwijzing opnieuw lezen, om u ervan te verzekeren, dat het hekje correct geplaatst en gemonteerd is.
• Controleer het hekje regelmatig op de veiligheid van de bevestigingen en de montage. Indien nodig, de instelling volgens de in de gebruiksaanwijzing vermelde instructies verbeteren.
• Er mogen alleen dor de fabrikant geleverde reserve-onderdelen of accessoires worden gebruikt.
• Gebruik het artikel alleen voor het beoogde gebruiksdoeleinde en houd de veiligheidsinstructies in acht.
• Niet meer gebruiken bij tekenen van gebreken.
• Er mag geen speelgoed aan het hekje worden opgehangen.
• Het kinder-veiligheidshekje is uitsluitend bedoeld voor het gebruik in privé-huishoudens

Het hekje is geen speelgoed. Het vervangt niet de toezichtplicht van volwassenen!

Reiniging: Gebruik voor de reiniging geen scherpe reinigingsmiddelen of krassende hulpmiddelen. Reinig het hekje regelmatig met een vochtige doek en een beetje zeepsop.

Opmerking voor de montage in combinatie met verlengstukken:

Als u het deurrekje in combinatie met een verlengstuk wilt installeren, begint u alstublieft op pagina 31 en volgt u de instructies "Montage van de verlengstukken".

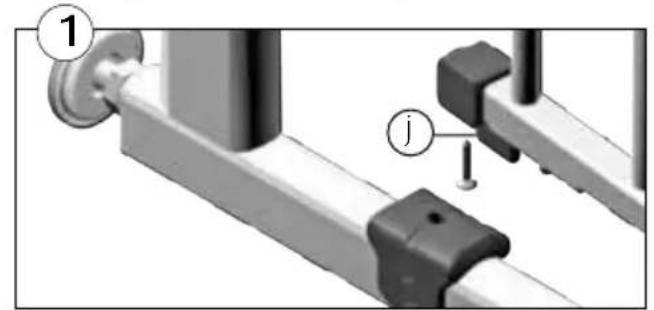

Montage	LET OP: het hek altijd van de gevaarlijke plek weg openen!Voor het begrenzen van de openingsrichting kan optioneel een stopper (j) afb.1 worden gemonteerd.

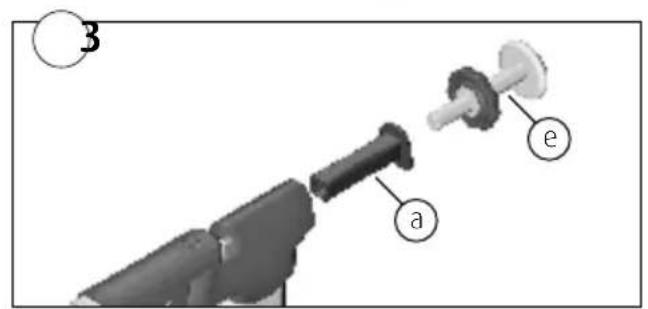

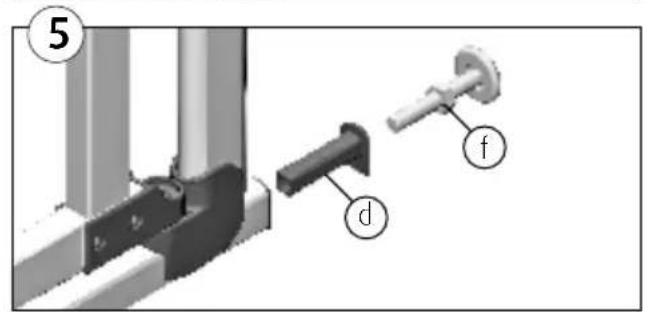

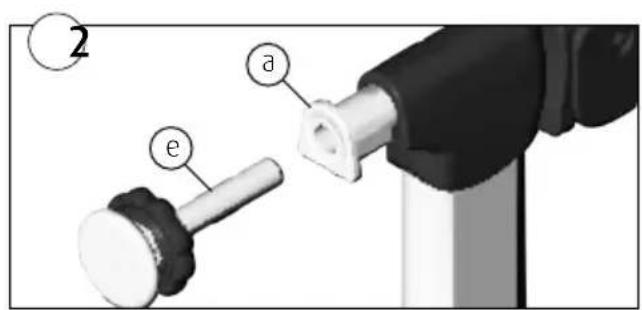

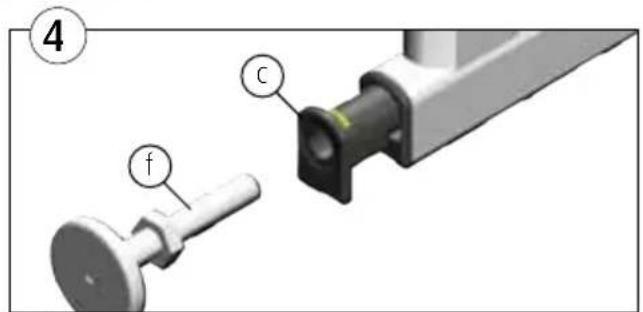

____Stap 1	Steek de 4 schroefbehuizingen (a, c, d) samen met de instelschroeven (e) en (f) in de 4 hoeken van het hek. Tijdens het plaatsen van de onderdelen (a, c, d) nauwkeurig de instructies van de afb. 2 – 5 in acht nemen.Schroefbehuizing (c) slechts een stukje erin schuiven, zodat de kleuren zichtbaar blijven.Afb. 3.Schroefbehuizing (a) en (d) geheel erin schuiven.Afb. 2, afb. 3, afb. 5.Let op! De schroefbehuizingen (a, c, d) hebben geen binnenliggende schroefdraad. De schroeven worden er slechts ingestoken, c.q. eruit getrokken.

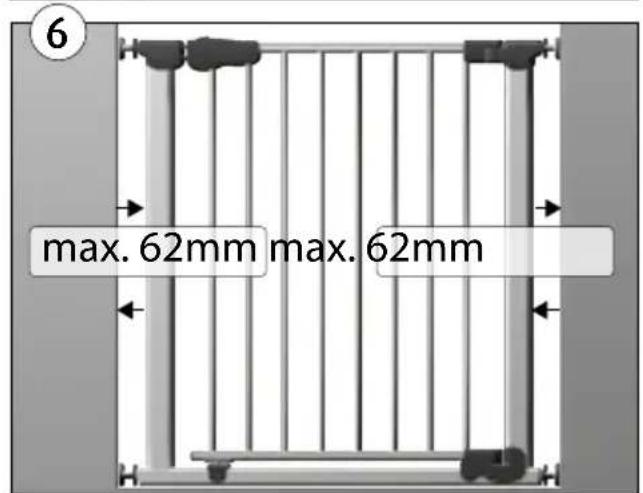

____Stap 2	Plaats de deur rechtop en loodrecht in het midden van de opening direct op de vloer, zodat de afstand aan iedere kant niet groter is dan 62 mm.Afb. 6.Draai de onderste instelschroeven aan weerszijden van het traphekje met een gelijke afstand eruit, totdat u de montagevlakken aanraakt.Afb. 7, afb. 8.Montage van de bevestigingskommen (g)
Let op!	Wanneer is het vastschroeven van de wandplaatjes (g) per sé nodig?op een houten ondergrond -> met de meegeleverde houtschroeven (h)op pleisterwerk of zachte oppervlakten -> met geschikte schroeven en pluggen 1)Verwijder de beschermende folie van de plakoppervlakten aan de achterkant van de wandplaatjes en plaats deze tussen de instelschroeven en het bevestigingsoppervlak, afb. 9 en 10.Tip:Maak de montage eenvoudiger, door de instelschroef slechts aan één kant van het deurhekje erin te draaien, terwijl de tegenoverliggende instelschroeven van het hekje op het bevestigingsoppervlak steunen.
Monteren van de stopper	Draai de moeren met de sleutel aan het onderste gedeelte aan weerszijden gelijkmatig vast, totdat de schroefbehuizing (c) zo ver in het frame wordt gedrukt, dat alleen nog maar de groene streep te zien is, afb. 11.LET OP! Mocht ondanks de montage van het wandplaatje de groene kleur van de kleurindiciator niet te zien zijn, is de bevestigingsondergrond niet stabiel genoeg. In dit geval moet een beschermhek voor het vastschroeven gebruikt worden of het klemvlak van de wand versterk worden, bijv. door de StairFlex wandplaatjes.

1) niet inbegrepen

Stap 3

Draai de instelschroef aan de bovenkant van het deurhekje aan de kant van het scharnier zo lang eruit afb. 13, totdat de afstand tussen muur en frame boven en beneden identiek is afb.14 (De verticale spijl van het frame van het deurhekje is gemonteerd met een lichte hoekafwijking, om het deurhekje in de montageopening vast te spannen), afb. 15.

Instelschroef boven aan de kant van de sluiting van het hekje zover eruit trekken afb. 12, dat de afstand tussen de afsluitkap van het frame en het greepmechanisme 3 - 4 mm bedraagt, afb. 16.

Openen /Sluiten van het hekje

Na het vastklemmen controleren, of de afstand van de middelste spijl van het bevestigingsoppervlak gelijk groot is, de spijl dus verticaal staat, afb. 17.

Om het hekje te openen, drukt u de ontgrendelknop van de sluiting voorzichtig in en schuift u deze zo lang naar achteren, totdat de vergrendelbout van metaal uit de vergrendelopening van het frame komt, afb. 18.

Het hekje een beetje optillen om het te openen. Nadat u door het hekje bent gegaan, het hekje loslaten, dit gaat vanuit iedere positie weer terug en sluit automatisch.

Groene indicator: hek is veilig gesloten, afb. 19.

Rode indicator: gevaar - hek is niet vergrendeld! Afb. 20.

Controleer na het passeren, dat de indicator weer groen is.

De trapmontage

Let op!

Het hekje altijd weg van het gevaar openen! Voor het begrenzen van de openingsrichting kan optioneel een stopper worden gemonteerd.

(A) Aan het onderste uiteinde van de trap op de onderste trede monteren

Montage van de verlengstukken (max. 6 stuks)

Gebruik meerdere verlengstukken

Instelschroeven (e) en (f) verwijderen en verlengstuk/ken aan iedere kant van het traphek plaatsen. Instelschroeven in het/de verlengstuk/ken plaatsen. Afb 21

Bij gebruik van meerdere verlengstukken worden deze gelijkmatig aan weerszijden van het hekje verdeeld. Afb.22 Nooit meerdere verlengstukken aan slechts één kant plaatsen! Afb.23

De verlengstukken in elkaar steken. In het laatste verlengstuk worden de instelschroeven (e) en (f) geplaatst. Ga verder met de montage zoals beschreven op pagina 30.

De beneden aan het frame vastgelijmde fluorescerende lichtgevende rand Night-Safe zorgt voor veiligheid in het donker. 30 minuten daglicht is voldoende voor 9 - 12 uur verlichting.

Accessoires // optioneel verkrijgbaar

Verlengstuk

7 cm //art. nr. 46900/46901

Y-spindel

art. nr. 46905

Information

Passend voor de volgende klemhekjes: 46730, 46302, 46340 en 46402. Verkrijgbaar in de kleuren wit en grijs

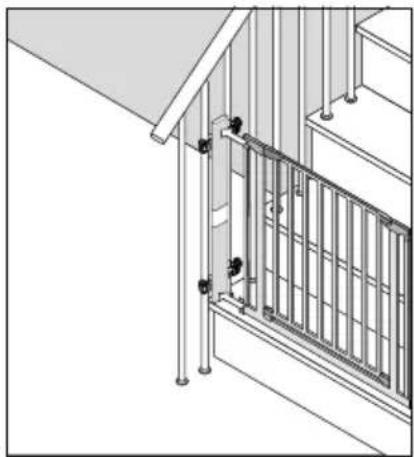

Passend voor de volgende klemhekjes: 46302, 46320, 46340 en 46402. De Y-spindel maakt een bevestiging van het klemhekje aan ronde trap-spijlen van 0 - 80 mm diameter mogelijk.

Het lost nagenoeg ieder montageprobleem met trappenspijlen op. Bevestiging aan ronde of hoekige trappenspijlen mogelijk.

Kassabon, gebruiksaanwijzing en artikelnummer bewaren.

Eventuele aanspraken op garantie of aanspraak uit beloofde garantie dienen uitsluitend met de dealer te worden afgehandeld.

Klemgitter I-Gate
