NÁVOD K OBSLUZE IGate Reer

2 x Nastavovací šrouby s kolečkem

2 x Nastavovací šrouby s matkou

4 x Nástěnných

4 x Šrouby

jkl

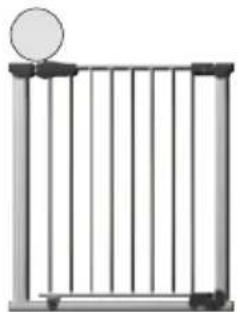

1 x Mřížová dvířka 1 x Zarážka

1 x Night-Safe (stránce 51)

potřebné nářadí

Informace k výrobku artikl č.46302

• Materiál: ocel, umělá hmota
• Variabilně nastavitelná šířka mříže 77,5 – 83,5 cm
  • Výška smontované: 77 cm
• Mříž se zavírá automaticky
• Rozšíření s maximálně 3 prodlouženími na každé straně možné

Šířka otevření s montovaným prodloužením

1x prodloužení 83,5 cm - 90,5 cm
2x prodloužení 90,5 cm - 97,5 cm
3x prodloužení 97,5 cm - 104,5 cm
4x prodloužení 104,5 cm - 111,5 cm
5x prodloužení 111,5 cm - 118,5 cm
6x prodloužení 118,5 cm - 125,5 cm

Jestliže je ochranná mříž montovana mezi dvěma povrchy s pevnou strukturou, a podle návodu, odpovídá to požadavkům směrnice EN 1930:2011.

VAROVÁNÍ: Chybná montáž může být nebezpečná.

VAROVÁNÍ: Poškozená dětská ochranná mříž anebo po ztrátě jednotlivých dílů se nesmí dále používat.

VAROVÁNÍ: Dětská ochranná mříž se nesmí montovat na okna.

VAROVÁNÍ: VAROVÁNÍ: Nemontovat nikdy bez nástěnných připevňovacích talířů! Tyto se lepí nebo na povrchy nevhodné k lepení šroubují, jak je popsáno v návodu.

POZOR:

• Ochranná mříž je vhodná je pro děti do stáří 24 měsíců.
• Jestliže zjistíte, že je Vaše dítě schopné samostatně mříž otevřít anebo ji přelézt (individuální vývoj dítěte), potom mříž dále nepoužívejte.
• ajistěte, aby se v blízkosti mříže nenacházely žádné předměty, které by mohlo Vaše dítě použít jako pomůcku k přelezení.
• U starších dětí hrozí nebezpečí přelezení.
• Ani dospělé osoby nemají mříž přelézat, ale vždy otevřít dvířka.
• Mříž má být vždy zavřená a zajištěná, otevírat se má jen při procházení.
  • Starší děti se nesmí na mříži houpat.
• Je třeba pravidelně kontrolovat bezpečnost a stabilitu mříže. V případě potřeby opravit její seřízení podle pokynů v návodu k použití.
• Smí se používat jen náhradní díly a příslušenství dodané výrobcem.
• Používejte artikl jen ke stanovenému účelu a dbejte na bezpečnostní upozornění.
• Při náznacích závad mříž dále nepoužívejte.
• Na mříž se nesmí věšet žádné hračky.
• Ochranná mříž je určená jen pro domácí použití.

Ochranná mříž není hračka. Nenahrazuje povinnost dospělých osob řádně dohlížet na děti!

Čištění: Nepoužívejte na čištění žádné ostré nebo drhnoucí pomůcky. Čistěte ochrannou mříž pravidelně vlhkým hadrem a menším množstvím mýdlové vody.

Upozornění pro montáž s prodlouženími:

Jestliže chcete instalovat mřížová dvířka ve spojení s prodloužením, prosíme pokračujte na stránce 51 a postupujte podle popisu v odstavci „Montáž prodloužení“.

Montáž

POZOR: Dbejte vždy na otevírání mříže směrem od nebezpečného místa! Pro blokování směru otevírání je podle volby možná instalace zarážky (j) obr. 1.

Krok 1

Nastrčte 4 šroubová tělesa (a, c, d) společně se stavěcími šrouby (e) a (f) do 4 rohů mřížky. Prosíme, při nasazování dílů (a, c, d) postupujte přesně podle pokynů na obr. 2 - 5.

Šroubová tělesa (c) nasuňte jen tak, aby byly vidět barvy. Obr. 4.

Šroubová tělesa (a) a (d) kompletně nasuňte. Obr. 2, obr. 3, obr. 5.

Pozor! Šroubová tělesa (a, c, d) nemají žádné vnitřní závity. Šrouby se jen zasunují nebo vytahují.

Krok 2

Postavte dvířka rovně a svisle do středu otvoru přímo na podlahu tak, aby mezera z každé strany nebyla větší než 62 mm. Obr. 6.

Vytáhněte stejnoměrně dolní stavěcí šrouby na obou stranách dvířek, až se dotýkají montážního povrchu. Obr. 7, obr. 8.

Montáž přidržovacích misek (g)

Pozor!

Kdy je montáž nástěnných misek (g) nezbytně nutná?

- při montáži do dřeva -> pomocí přiložených šroubů do dřeva (h).

- na omítku nebo měkké povrchy -> pomocí vhodných šroubů a hmoždinek 1)

Odstraňte ochrannou fólii lepících ploch na zadní straně nástěnných misek a umístěte je mezi nastavovací šrouby a plochu pro připevnění, obr. 9 a 10.

Tip: Ulehčete si montáž mírným zašroubováním jednoho nastavovacího šroubu zpátky, na jedné straně dvířek, přičemž se protilehlé nastavovací šrouby mříže opírají o povrch pro připevnění.

Utáhněte stejnoměrně klíčem matky na obou stranách dolního dílu, až je šroubové těleso (c) zatlačené do rámu a je viditelný jen zelený proužek, obr. 11.

POZOR! Jestliže není vidět zelená barva na indikátoru barvy, přestože jsou montovány nástěnné misky, pak není podklad pro připevnění dostatečně stabilní. V takovém případě se musí ochranná mříž přišroubovat, nebo se musí zesílit upínací plocha na zdi, např. upínací deskou StairFlex'.

1) není v obsahu dodávky

Krok 3

Vytahujte nastavovací šroub na horní straně dvířek, na straně pantů tak dlouho obr. 13 až dosáhnete nahoře i dole stejný odstup rámu mříže od stěny obr. 14 (Svislá příčka rámu dvířek je zhotovená s mírnou úhlovou odchylkou, aby bylo možně dvířka v montážním otvoru upnout), obr. 15.

Nastavovací šroub nahoře na uzavírací straně mříže vytáhnout tak daleko obr. 12, až vznikne odstup 3 - 4 mm mezi zakončovací patkou rámu a mechanizmem držadla, obr. 16.

Po upnutí zkontrolovat, jestli má střední tyč po celé délce stejnou vzdálenost od plochy pro připevnění, tzn. jestli je kolmá k podlaze, obr. 17.

Otevírání / Zavírání mříže

Pro otevření dveří stiskněte tlačítko uzávěru a posunujte ho tak daleko dozadu, až se vysune kovový čep z otvoru tělesa rámu, obr. 18. Pro otevření je třeba dvířka mírně nadzvednout. Po průchodu dvířka pustit, vrátí se z každé polohy zpět a automaticky se zavřou.

Zelená barva: Dvířka jsou bezpečně zavřená, obr. 19.

Červená barva: Nebezpečí - dvířka nejsou uzavřená! Obr. 20.

Přesvědčte se po průchodu, že je vidět zelená barva.

Montáž na schody

Pozor!

Mříž otevírat vždy směrem od nebezpečného místa! Pro blokování směru otevírání je podle volby možná instalace zarážky

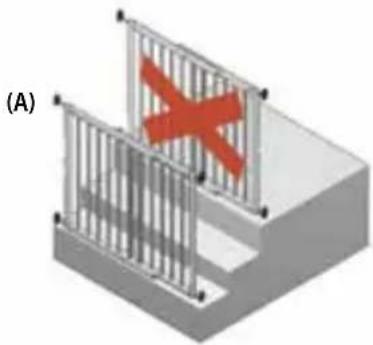

(A) Na dolním konci schodiště montovat na nejnižší schod.

Montáž prodloužení (maximálně 6 kusů)

Použití více prodloužení

Vyjmout stavěcí šrouby (e) a (f) a na každé straně dvířek nasadit prodloužení. Stavěcí šrouby nastrčit do prodloužení. Obr.21

Větší počet prodloužení se rozděluje rovnoměrně na obě strany mříží. Obr. 22 Nikdy nemontujte více prodloužení jen na jedné straně! Obr. 23

Prodloužení nasuňte do sebe. Do posledního prodloužení nasadťe stavěcí šrouby (e) a (f). Pokračujte v montáži jak je popsáno na stránce 50.

Světélkující lišta Night-Safe nalepená na dolním rámu zajišťuje bezpečnost ve tmě. Po 30 minutách na denním světle svítí 9 až 12 hodin.

Příslušenství // podle voby k dostání

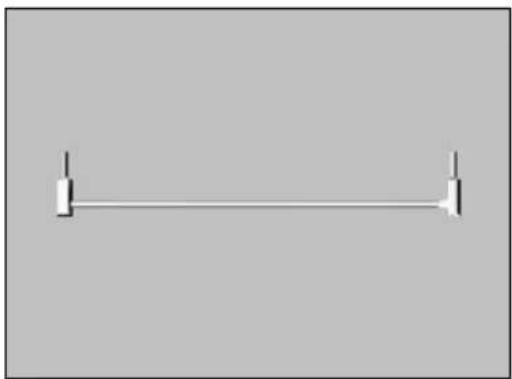

Prodloužení

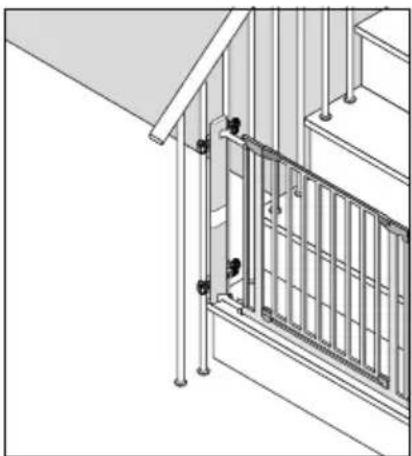

7 cm //artikl č. 46900

Y-element

artikl č.46905

Informace

Vhodné pro následující upínací mříže: 46730, 46302, 46340 s 46402. K dostání v bílá a šedá barvě.

Vhodné pro následující upínací mříže: 46302, 46320, 46340 a 46402. Y-element umožňuje připevnění upínací mříže na kulaté příčky schodišťového zábradlí o průměru 0 – 80 mm.

Vhodné pro všechny upínací a šroubované mříže. Řeší všechny problémy při montáži na schodišťové zábradlí. Montáž na kulaté nebo hranaté příčky zábradlí možná.

Uschovejte si pokladní stvrzenku a číslo artiklu.

Nároky z ručení nebo nároky z přislíbené záruky se dojednávají jen s příslušným obchodníkem.
