BRUGSANVISNING IGate Reer

Se illustrationen på forsiden!

Deleliste

2 x a c d

Skub fast- gørelsess- kruernes genstande

nødvendige værktøjer

• Materiale: Stål, Kunststof
  • Variabel einstellbare Gitterbreite 77,5 – 83,5 cm
  • Højde monteret: 77 cm
  • Gitteret låser automatisk
• Kan udvides med maksimalt 3 forlængelser på hver side

Åbningsbredde med monteret forlængelse

1x forlængelse 83,5 cm - 90,5 cm
2x forlængelse 90,5 cm - 97,5 cm
3x forlængelse 97,5 cm - 104,5 cm
4x forlængelse 104,5 cm - 111,5 cm
5x forlængelse 111,5 cm - 118,5 cm
6x forlængelse 118,5 cm - 125,5 cm

Når beskyttelsesgitteret installeres mellem to rene og strukturfaste overflader, iflg. de i vejledningen anførte anvisninger, opfylder det kravene i retningslinjen EN 1930:2011.

ADVARSEL: En fejlagtig montering kan være farlig.

ADVARSEL: Børnebeskyttelsesgitteret må ikke anvendes ved beskadigelse eller tab af enkelte dele.

ADVARSEL: Børnebeskyttelsesgitteret må ikke anbringes ved vinduer.

ADVARSEL: Fastgør aldrig uden vægfastgøringstallerken! Disse bliver klæbet på eller ved ikke klæbeegnet undergrund som vist i vejledningen skruet på.

ADVARSEL:

• Beskyttelsesgitteret egner sig kun til børn op til en alder af 24 måneder.
• Skulle De konstatere, at deres barn er i stand til at åbne gitteret selvstændigt, henholdsvis at klatre over det, (individuel børneudvikling), anvend ikke gitteret mere.
• Sørg for at der ikke befinder sig genstande i nærheden af beskyttelsesgitteret, som deres barn kan bruge som klatrehjælp.
• Ved ældre børn består faren for at klatre over.
• Heller ikke voksne bør klatre over beskyttelsesgitteret, men altid åbne dette til gennemgang.
• Beskyttelsesgitteret bør altid være lukket og afslåst; åbnes kun til gennemgang.
• Ældre børn må ikke gynge med gitterdøren.
• Efter indbygning af beskyttelsesgitteret, gennemlæs venligst brugsvejledningen igen, for at sikre sig
• Kontroller regemæssigt gitteret for sikkerhed og standsikkerhed. Når det er nødvendigt, så forbedre indstillingen iflg. de i brugsvejledningen anførte vejledninger.
• Der må kun anvendes af producenten medleverede reservedele og tilbehør.
• Brug artiklen til det foresete formål og overhold sikkerhedsanvisningerne.
• Anvend ikke mere ved tegn på mangler.
• Der må ikke hænges legetøj på beskyttelsesgitteret.
• Børnesikringsgitteret er kun bestemt til brug i hjemmet

Beskyttelsesgitteret er ikke noget legetøj. Det erstatter ikke den reglementerede opsynspligt gennem forældrene!

Rengøring: Anvend til rengøring ikke stærke rengøringsmidler eller skurende hjælpemidler. Rengør beskyttelsesgitteret regelmæssigt med en fugtig klud og lidt sæbevand.

Montering	ADVARSEL: Gitteret skal altid åbnes fra farestedet væk!Til begrænsning af åbningsretningen er indbygningen af stopperen (j) afbildning 1 mulig.
____ Skridt 1	Byg de 4 skruekabinetter (a, c, d) sammen med justeringsskruerne (e) og (f) i gitterets 4 hjørner.Følg nøjagtigt anvisningerne på afbildning 2 og 5 ved isættelsen af delene (a - d).Skruekabinettet (c) skubbes kun let ind, så farverne forbliver synlige.Afbildning 4.Skruekabinet (a) og (d) skubbes komplet ind.afbildning 2, afbildning 3, afbildning 5.Advarsel! Skruekabinetterne (a, c, d) har ikke noget indvendigt gevind. Skruerne stikkes kun i, henholdsvis trækkes ud.
____ Skridt 2	Sæt døren direkte på gulvet lige og lodret i midten af åbningen, således at afstanden fra hver side ikke er større end 62 mm.Afbildning 6.Træk justeringsskruerne forneden på begge sider af dørgitteret jævnt ud, indtil disse berører montagefladen; afbildning 7, afbildning 8.Montering af holdeskålene (g)
Advarsel!	Hvornår er forskruningen af vægskålen (g) tvingende nødvendigt?• på en undergrund af træ -> med de vedlagle træskruer (h)• på puds eller bløde overflader -> med egnede skruer og vægdyvler 1)Fjern beskyttelsefolien hos klæbefladen på bagsiden af vægskålene og pladser denne mellem justeringsskruerne og fastgørelsesoverfladen, afbildning 9 og 10.Tip: Gør monteringen lettere, idet De drejer justeringsskruen let tilbage, kun på den ene side af dørgitteret, mens de overforliggende justeringsskruer støtter gitteret ved fastgørelsesoverfladen.Spænd møtrikkerne ved underdelen jævnt fast på begge sider med nøglen, indtil skruekabinettet (c) er trykket såvidt ind i rammen, at kun den grønne stribe er synlig, afbildning 11ADVARSEL! Skulle, trods monteringen af vægskålene, den grønne farve ikke kunne ses i farveindikatoren, så er fastgørelsesundergrunden ikke stabil nok. I dette tilfælde skal der bruges beskyttelsesgitter, der kan skrues, eller væggens klemflade skal forstærkes, for eksempel med klembrættet StairFlex.

1) ikke indeholdt i leveringen

____ Skridt 3	Træk justeringsskruen ved dørgitteres side foroven på hængselssiden så længe ud afbildning 13, indtil afstanden mellem væg og gitterramme foroven og forneden er identiske afbildning 14. (Dørgitterrammens vertikalafstiver anbringes med en let vinkelafvigelse, for at fastpsænde dørgitteret i montageåbningen), afbildning 15.Træk justeringsskrue foroven på gitterets låseside såvidt ud afbildning 12, at afstanden mellem rammens rammeafslutningskappe og gribermekanisme er 3 - 4 mm, afbildning 16.
	Kontroller efter fastspændingen, at afstanden fra den mellemste stang til fastgørelsesoverfladen er lige stor; altså at stangen står lodret, afbildning 17.
Åbning / Lukning af gitteret	For at åbne døren, trykker De let på oplåsningstasten hos låsen og skubber denne så længe bagud, indtil mellåsebolten træder ud af rammekabinettets låseåbning, afbildning 18.For at åbne, løft dørelementet let op. Efter at være gået igennem slip døren; den svinger tilbage fra hver position og lukker automatisk.
	Grøn visning: Dør aflåst sikkert, afbildning 19Rød visning: Fare - Dør ikke aflåst! Afbildning 20.
	Vær sikker på at tavlen viser grøn efter gennemgangen.

Trappemonteringen

Advarsel!

Åben gitteret i retning væk fra fareområdet! Til begrænsning af åbningsretningen er indbygningen af stopperen mulig.

(B) Anbringes på enden af trappen forneden på det nederste trin

Montering af forlængelser (maks. 6 styk)

Anvendelse af flere forlængelser

Justeringsskruer (e) og (f) tages af og forlængelse/r på hver side af dørgitteret sætles på. Justeringsskruer sættes i forlængelsen/erne. Afbildning 21

Ved brug af flere forlængelser fordeles disse jævnt på begge gittersider. Afbildning 22 Sæt aldrig flere forlængelser kun på en side! Afbildning 23

Stik forlængelserne ind i hinanden. I den sidste forlængelse stikkes justeringsskruerne (e) og (f) i. Fortsæt montagen som beskrevet på side 35.

Den nendenunder på rammen klæbede fluorescerende lampeskinne Night-Safe, sørger for sikkerhed i mørke. 30 minutters dagslys lader denne lyse i 9 - 12 timer.

Forlængelse

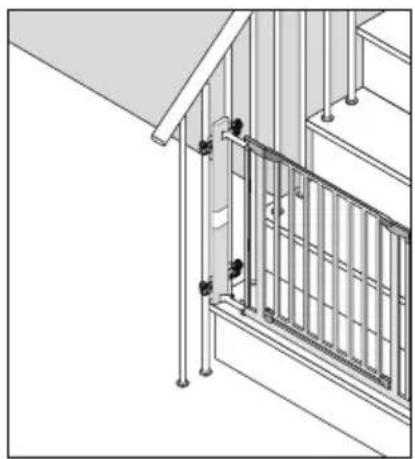

Passer til følgende klemgitter: 46302, 46320, 46340 og 46402. Y-koblingsskruen muliggør fastgørelsen af klemgitteret på runde trappegelænder- stivere med en diameter på 0 - 80 mm.

Passer til alle klem- og skruegittre. Det løser næsten hvert fastgørelsesproblem med trappegelændere. Fastgørelse på runde eller kantede trappegelænder-stivere muligt.

Opbevar venligst kvitteringen fra købet, brugsanvisningen og varenummeret. Garantikrav eller krav fra en forlænget garanti skal udelukkende afvikles gennem forhandleren.

Klämgrind I-gate

2 x Justerskruv med mutter

4 x Väggfästena

4 x Skruv
