BRUGSANVISNING HX-WA30 Reer

NL Montage op de staander DK Montering på fod

DK Montering i væggen

Vi er glade for at du har valgt dette produkt og takker for din tillid. For at du får størst mulig glæde af din nye puslebord-varmestråler, beder vi dig at følge de nedenstående oplysninger omhyggeligt og opbevare denne brugsvejledning og videregive den til den pågældende bruger.

Puslebord-varmestråleren genererer hurtigt en behagelig varme i området omkring puslebordet. Den kan dog også anvendes til hurtig opvarmning af badeværelser, hobbyrum, entreer, overdækkede terrasser og altaner. Strålingen varmer på få sekunder de nærmeste omgivelser op.

Vigtigt, brug et øjeblik til at læsesikkerhedsvisningerne grundigt igennem. Følg henvisningerne i vejledningen, da der ellers er fare for at puslebord-varmestråleren tager skade. I værste fald kan dit barn, du selveller andre personer bringes i fare eller kvæstes.

Generelle sikkerhedshenvisninger:

! Produktet må kun anvendes til det her beskrevne formål, usagkyndig brug medfører at garantien bortfalder.
! Kontrollér om oplysningerne på typeskiltet stemmer overens med strømspændingen.
! Må ikke anvendes ved tegn på mangler.
! Ved brug som puslebord-varmestråler må apparatet aldrig benyttes uden opsyn.
! Den maksimale strålingstid må ikke overskride 15 minutter.
! Strålingsafstanden på 100 cm mellem varmestråler og bordet skal altid overholdes.
! Hold altid afstand mellem ledninger og alle varme dele af stråleren, også ledninger på elektriske apparater i nærheden.
! Undgå ekstra varmestråling, som f. eks. sollys eller ekstra strålingskilder, fordi de kan få barnets kropstemperatur til at stige.
! Spædbørn med forhøjet temperatur må ikke udsættes for varmestråling. Der er fare for at kropstemperaturen stiger for meget.
! Produktet må ikke berøres under drift.
! Kun direkte tilslutning på strømstikdåsen. Må ikke tilsluttes via ekstraenheder, som f. eks. tidsur, fjernstyrede kontakter etc., da dette medfører brandrisici.
! Produktet forbliver varmt et stykke tid efter det er slukket.
Puslebord-varmestråleren må ikke overdækkes! Brandfare.
! Inden første ibrugtagning skal alt emballagemateriale og de komponenter, der ikke bruges, fjernes, så barnet kan ikke komme til skader eller sluge noget.
! Produktet må ikke anvendes inden for småbørns rækkevidde. Sikr strømkablet og sørg for at der ikke trækkes i det ved en fejltagelse og at produktet derved falder ned på gulvet.
! Personer (inklusive børn), der pga. deres fysiske sensoriske eller mentale evner eller deres manglende erfaring eller kundskaber ikke er i stand til at benytte produktet på en sikker måde, bør ikke bruge denne type apparater uden opsyn og vejledning fra en ansvarlig person.
! Produktet må ikke bruges, hvis selve apparatet eller strømkablet er beskadiget.
! Reparationer må kun udføres af en kvalificeret fagmand. Usagkyndig reparationer kan medføre alvorlige farer for brugeren – det gælder også for udskiftning af strømkablet.

Tekniske data

• strømspænding: 230 V
- effekt: 400 / 800 W
- monteringsmåde: strømkabel
- Sikkerhedsklasse: 1

• integreret vippe/slukkefunktion (væltevinkel: 25°)
• kabellængde: 185 cm (med sikkerhedsstik)
• varmestråling og temperaturfordeling kontrolleret iht. standard for elektromedicinsk udstyr (IEC601-2-21)

Delebetegnelse

1 varmestråler med 2 rør 2 varmetrin-indikator 3 kontakt til at aktivere/deaktivere den automatiske slukningsfunktion (timer) 4 træksnor til at tænde/slukke for apparatet

Montering

Fold forsidens indvendige side på din brugsanvisning ud for at se den grafiske fremstilling af monteringen.

Montering af puslebord-varmestråleren med fod

1. Sæt de 5 fødder (B) ind i fodstiksystemet (A) som vist på billedet A1.
2. Læg fodafdækningen (C) henover (billede A2).
3. Sæt det nederste stikrør (D) ind i åbningen (Fig. A3).
4. Fastgør det nederste stikrør nedefra med plastskruen (E) (fig. A4).
5. Skub kabelholderen (G) hen over det nederste stikrør (Billede A5).
6. Sæt det midterste stikrør (H) med slidsen som vist på billedet A6 på det nederste stikrør og drej det midterste stikrør til hullerne på begge rør flugter.
7. Fastgør det midterste stikrør med den medfølgende skrue (H) ved hjælp af en krydskærv-skruetrækker.
8. Skub de resterende kabelholdere (G) hen over det midterste rør og sæt det øverste stikrør (I) på det midterste stikrær (billede A7). Fikser det øverste stikrør med den medfølgende skrue ved hjælp af en krydskærv-skruetrækker.Fastgør det midterste stikrør med den medfølgende skrue ved hjælp af en krydskærv-skruetrækker.
9. Fjern monteringspladen fra produktet som vist i fig. A8.
10. Sæt ny puslebord-varmestråleren (j) på foden og fastgør den med plastskruen (F) (billede A9).
11. Åbn den grå spændeskrue på det øverste stikrør (billede A10) og indstil den ønskede højde på puslebord-varmestråleren ved hjælp af en teleskopstang. Sørg for at afstanden på 100 cm til puslebordet overholdes. Fikser produktet i højden ved at lukke spændeskruen.
12. Sæt kablet ind i kabelholderne (billede A11).
13. Opstil puslebord-varmestråleren det ønskede sted under hensyntagen til mindsteafstandene i rummet og uden for børns rækkevidde. Sørg for at loden slår vællesikkert og stabilt på et plant underlag.

Henvisning: Hvis der installeres mindre end 5 fødder (f. eks. af pladsårsager) skal brugeren sikre puslebord-varmestrålerens stabilitet på en anden måde. Opstil aldrig puslebord-varmestråleren med mindre end 5 fødder frit i rummet.

Montering af puslebord-varmestråleren i væggen

1. Fjern monteringspladen fra produktet som vist i fig. B1.
2. Hold vægholderen mod væggen under hensyntagen til mindsteafstandene (billede B2) og marker skruehullerne med en blyant. Brug et vaterpas til vandret justering.
3. Skru vægholderen ind i væggen (billede B3) ved hjælp af de medfølgende skruer og dyvler (J).
4. Sæt puslebord-varmestråleren ind i de dertil beregnede slidser i vægholderen (billede B3).
5. Skru puslebord- varmestråleren fast på vægholderen (billede B4) ved hjælp af de skruer, der er fjernet på billede B1.

Sikkerhedsanvisninger ved vægmontering:

• Puslebord- varmestråleren må kun monteres fast og vandret i væggen. Det er ikke tilladt at montere den i loftet!
• Puslebord-varmestråleren må ikke monteres på træ, plast eller andet brændbart materiale eller neden for stikdåser.
• VIGTIGT! Mindsteafstande: Afstanden mellem varmestråleren og puslebordet må ikke underskride 100 cm. Afstanden mellem varmestråleren og loftet på mindst 35 cm skal altid overholdes. Mindsteafstanden til møbler og brændbart materiale skal være 65 cm. Ellers opstår brandfare!
• Ved installation i vådrum skal forskrifterne fra det lokale elselskab overholdes. Stråleren skal positioneres således at trækkontakten ikke kan betjens fra badekar eller bruser.
• Stråleren må ikke monteres over badekarret!

Ibrugtagning

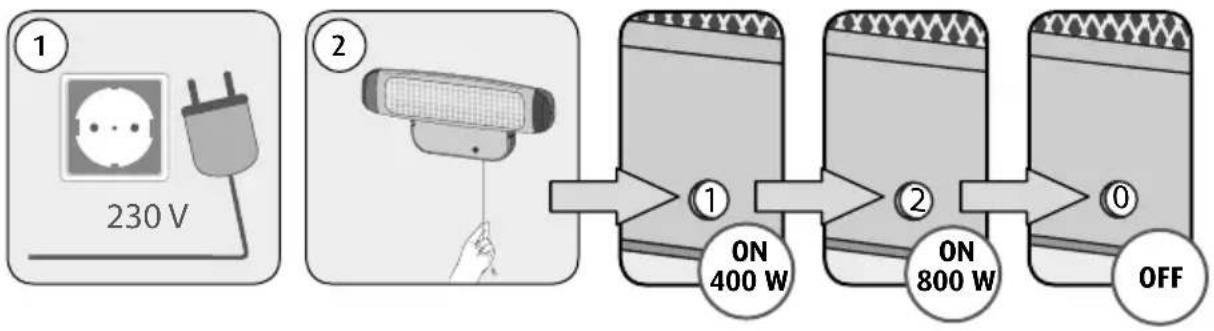

1. Sæt strømstikket ind i stikdåsen (billede 1).
2. Træk i træksnoren (billede 2) for at starte varmestråleren. Varmestråleren kan indstilles på to varmetrin, 400 W (trin „1“) og 800 W (trin „2“).
   3 Når der igen trækkes i træksnoren, kan varmetrinnet ændres eller varmestråleren slukkes igen (trin „0“).

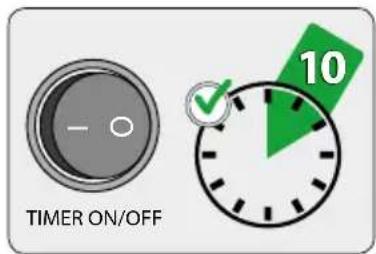

1. For at aktivere det automatiske stop indstilles timerkontakten på produktets underside til „ON“. Produktet stopper automatisk efter 10 minutter.
2. Der findes 2 muligheder for at tænde produktet igen efter automatisk stop,:
3. Indstil vippekontakten til „Off“ eller
4. træk i træksnoren til varmetrin-indikatoren står på „0“. Når der igen trækkes til varmetrin „1“ eller „2“, lændes varmestråleren igen.

TIMER ON/OFF 10

Automatisk vælte-stopfunktion

Varmestråleren har en automatisk vælte-stopfunktion. Hvis vinkelen overskrider 25° (f. eks. hvis loden vælter eller ved loftmontering) afbrydes strømforsyningen til varmestråleren. Når varmestråleren rettes op, tændes den automatisk igen.

Fejlafhjælpning

problem mulige	årsager Hvad kan du gøre?
Ingen varmestråling til trods for varmetrin-indikator viser „1“ eller „2“.	Strømstikket er ikke forbundet korrekt.Den automatiske slukkefunktion (timer) er aktiveret.Den automatiske væltestopfunktion er aktiveret, da varmestrålerens vinkel overskrider 25°.	Kontroller strømstikket.Indstil „Timer“ til „Off“ eller sluk og derefter tænd for enheden ved gentagne gange at trække i træksnoren.Sørg for at varmestråleren er monteret vandret og fast på væggen eller at foden står opret.

• Inden du går i gang med rengøring, skal du sikre dig at apparatet er frakoblet og afkølet (træk strømstikket). Overfladen kan rengøres med en lør eller let fugtig klud. Reflektor og varmeelementerne må kun rengøres af en fagmand.
• Produktet kræver ingen særlig vedligeholdelse.
• Reparationer på apparatet må kun udføres af en fagmand.

Garanti

Opbevar købsbevis, brugsvejledning og artikelnummer.

Garantikrav eller krav fra garantitilsagn skal udelukkende gøres gældende over for forhandleren.

Alle tekniske data, oplysninger samt egenskaber af det i denne publikation beskrevne produkt er fremstillet efter bedste viden og i henhold til vidensstanden ved udgivelsen. De af reer givne oplysninger anses for at være korrekte og pålidelige. reer hæfter dog ikke for mulige fejl i nærværende dokument og forbeholder sig retten uden varsel at foretage ændringer ved produktdesignet eller specifikationerne. Mangfoldiggørelse og videregivelse af oplysninger i nærværende ophavsretsligt beskyttede publikation i enhver form og på enhver måde, det være sig grafisk, elektronisk eller mekanisk, via fotokopier, båndoptegnelser eller lagring i et datasystem - også delvist - kræver forudgående skriftlig godkendelse fra reer.

Oplysninger vedrørende miljøbeskyttelse:

Produktet må efter endt brugstid ikke bortskaffes med dagrenovationen, men skal afleveres på en genbrugsstation som elektrisk affald. Symbolet på produktet, i brugsvejledningen eller på emballagen gør opmærksom på dette. Materialerne kan genbruges iht. deres mærkning. Med genbrug, sortering af råstoffer eller anden genbrug af gammelt materiel yder du et vigtigt bidrag til beskyttelse af vores miljø. Spørg hos kommunen efter den nærmeste genbrugsstation.
