NÁVOD K OBSLUZE HX-WA30 Reer

CZ Montáž se stojánkem

Těší nás, že jste se rozhodli pro tento výrobek a děkujeme vám za důvěru. Abyste se mohli ze svého nového tepelného záříče na přebalovací stůl dlouho těšit, prosíme vás, abyste pečlivě dodržovali následující pokyny. Tento návod k použití si dobře uschovejte a předejte ho případnému dalšímu uživateli.

Tepelný zářič na přebalovací stůl v okamžiku přijemně zahřeje oblast přebalovacího stolu. Slouží ale také k rychlému vyhřívání koupelen, domácích dílen, chodeb, chráněných teras a balkonů. Díky tepelnému zářiči máte během několika málo sekund k dispozici energeticky úsporné teplo.

Udělejte si prosím chvilku času a pozorně si přečtěte bezpečnostní pokyny. Řidte se pokyny uvedenými v návodu, jinak hrozí nebezpečí poškození tepelného záříče na přebalovací stůl. V nejhorším případě může dojít k ohrožení či dokonce zranění vašeho dítěte, vás samotných nebo jiných osob.

Všeobecné bezpečnostní pokyny:

! Přístroj používejte pouze k účelu popsanému v tomto návodu. Nevhodný způsob zacházení vede ke ztrátě nároku na záruku.
! Zkontrolujte, zda údaje uvedené na typovém štítku odpovídají napětí ve vaší síti.
! Projeví-li se nějaká závada, výrobek nepoužívejte.
! Tepelný zářič na přebalovací stůl nesmí být používán bez dozoru.
! Maximální doba zahřívání nesmí překročit 15 minut.
! Při zahřívání je třeba za každých okolností dodržet minimální vzdálenost 100 cm mezi tepelným zářičem a stolem.
! Přívodní kabel se nesmí dostat do kontaktu s jakýmikoliv horkými částmi přístroje ani s jinými elektrospotřebiči.
! Zamezte působení jiných zdrojů tepelného záření, jako je např. sluneční světlo nebo další zdroje záření, protože by mohlo dojít ke zvýšení tělesné teploty vašeho dítěte.
! Nepoužívejte zářič u dětí se zvýšenou teplotou. Hrozí nebezpečí přehřátí.
! Přístroje se za provozu nedotýkejte.
! Přístroj zapojte pouze přímo do síťové zásuvky. Společně s přístrojem nepoužívejte žádné předřadníky, jako jsou spínací hodiny, bezdrátové dálkové spínače apod., hrozí nebezpečí vzniku požáru.
! Po vypnutí je přístroj velmi horký. Tepelný zářič na přebalovací stůl nezakrývejte! Nebezpečí vzniku požáru.
! Před prvním použitím odstraňte veškeré obalové materiály a nepoužívané součásti, aby se jimi vaše dítě nemohlo poranit nebo aby je nespolklo.
! Přístroj používejte mimo dosah dětí. Přívodní kabel zajistěte a dbejte na to, aby za něj někdo nemohl zatahat a strhnout tak přístroj k zemi.
! Osoby (včetně dětí), které s ohledem na své psychické, senzorické či duševní schopnosti nebo s ohledem na svou nezkušenost či neznalost nejsou schopné používat přístroj bezpečně, by takovéto přístroje neměly používat bez dohledu nebo poučení odpovědnou osobou.
! Je-li přístroj nebo jeho přívodní kabel poškozený, přístroj nepoužívejte.
! Opravy smějí provádět pouze kvalifikovaní odborní pracovníci. Neodborně provedené opravy mohou znamenat závažné ohrožení uživatele – to platí také pro výměnu přívodního kabelu.

Technické údaje

• sítové napětí: 230 V
• příkon: 400/800 W
• způsob montáže: přívodní kabel

• třída ochrany: 1

• integrovaná funkce vypnutí při překlopení (úhel klopení: 25°)

• délka kabelu: 185 cm (s chráněnou vidlicí)
• vyzarování tepla a rozložení teploty bylo testováno podle standardů platných pro zdravotnické prostředky (IEC601-2-21)

Obsah dodávky

1 tepelný zářič se 2 trubicemi 2 ukazatel stupně vytápění 3 Spínač pro aktivaci/deaktivaci funkce automatického vypnutí (časovač) 4 Šňůra pro zapnutí/vypnutí přístroje

Montáž

Grafické znázornění montáže najdete na vnitřní straně obálky návodu k použití.

Montáž tepelného zářiče se stojánkem

1. Zasuňte 5 nožek (B) do hvězdice (A) tak, jak vidíte na obr. A1.
2. Navrch položte kryt nožek (C), viz obr. A2.
3. Do otvoru zasuňte spodní část trubky (D), viz obr. A3.
4. Trubku ve spodní části zafixujte plastovým šroubem (E), viz obr. A4.
5. Na spodní část trubky navlékněte kabelovou úchytku (G), viz obr. A5.
6. Na spodní část trubky nasadte prostřední část trubky (H). Drážku umístěte tak, jak vidíte na obr. A6, a prostřední částí trubky otáčejte, dokud se nebudou otvory v obou částech trubek krýt.
7. Prostřední část trubky zafixujte pomocí šroubu (H), který je součástí dodávky, a za použití křížového šroubováku.
8. Zbývající kabelové úchytky (G) navlékněte na prostřední část trubky a nasadte na ni horní část trubky (I), viz obr. A7. Horní část trubky zafixujte pomocí šroubu, který je součástí dodávky, a za použití křížového šroubováku.
9. Od prístroje oddělte montážní desku, jak je znázorněno na obr. A8.
10. Nyní nasadte tepelný zářič (J) na stojánek a zafixujte ho plastovým šroubem (F), viz obr. A9.
11. Povolte šedý stavěcí šroub na horní části trubky (obr. A10) a pomocí teleskopické tyče nastavte požadovanou výšku tepelného zářiče na přebalovací stůl. Ujistěte se, že jste dodrželi vzdálenost 100 cm od přebalovacího stolu. Výšku zafixujte utažením sta- věcího šroubu.
12. Kabel zajistěte v kabelových úchytkách (obr. A11).
13. Postavte tepelný zářič na požadované místo mimo dosah dětí a zohledněte při tom minimální vzdálenosti od zařízení. Ujistěte se, že stojánek stojí na rovném podkladu a že je zajištěný proti převrhnutí.

Upozornění: V případě použití méně než 5 nožek (např. za účelem úspory místa) musí uživatel zajistit stabilitu tepelného záříče na přebalovací stůl jiným způsobem. Nikdy nestavte tepelný záříč na přebalovací stůl s méně než 5 nožkami do volného prostoru.

Montáž tepelného záříče na stěnu

1. Od přístroje oddělte montážní desku, jak je znázorněno na obr. B1.
2. Přidržte držák na stěnu u stěny, dodržte přitom minimální vzdálenosti (viz obr. B2) a tužkou na ni obkreslete otvory pro šrouby. Vodorovné vyrovnání zkontrolujte za použití vodováhy.
3. Držák přišroubujte na stěnu (viz obr. B3) pomocí šroubů a hmoždinek (J), jež jsou součástí dodávky.
4. Tepelný zářič na přebalovací stůl nasadte do příslušných drážek na držáku na stěnu (obr. B3).
5. Příšroubujte tepelný zářič k držáku na stěnu (obr. B4) za použití šroubů, které jste předtím odstranili (obr. B1).

Bezpečnostní pokyny platné pro montáž na stěnu:

• Tepelný zářič na přebalovací stůl se smí montovat na stěnu pouze na pevně dané místo a ve vodorovné poloze. Montáž na strop je nepřípustná!
• Tepelný zářič na přebalovací stůl se nesmí montovat na dřevo, plast nebo jiné hořlavé materiály ani pod síťové zásuvky.
• DŮLEŽITÉ! Minimální vzdálenosti: Vzdálenost mezi tepelným zářičem a přebalovacím stolem nesmí být kratší než 100 cm. Je bezpodmínečně nutné dodržet vzdálenost 35 cm mezi tepelným zářičem a stropem. Minimální vzdálenost od nábytku a hořlavých materiálů musí činit 65 cm. Jinak hrozí nebezpečí vzniku požáru!
• V případě instalace v koupelnách nebo sprchách je třeba dodržet místní platné předpisy. Tepelný zářič musí být umístěný tak, aby nebylo možné zatáhnout za šňůru z vany nebo ze sprchy.
• Přístroj se nesmí montovat nad vanu!

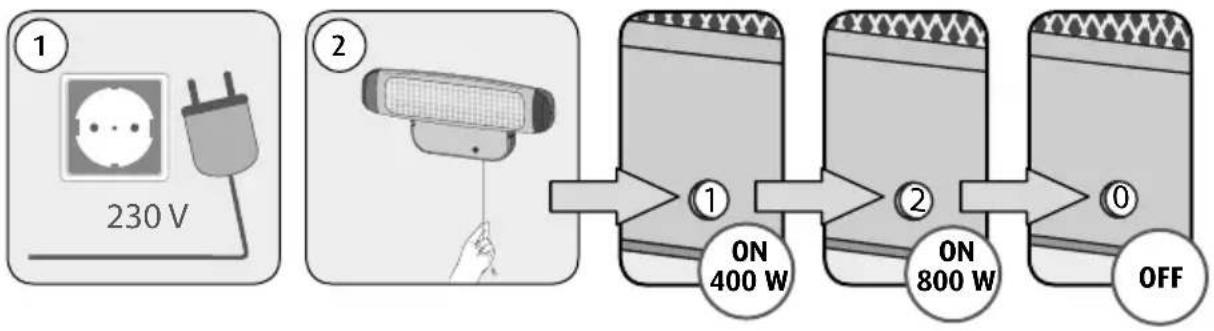

Uvedení do provozu

1. Zapojte sítovou zástrčku do sítové zásuvky (obr. 1).
2. Zatáhněte za šňůru (obr. 2) a tepelný zářič zapněte. Na tepelném zářiči lze nastavit dva stupně vytápění – 400 W (stupeň „1“) a 800 W (stupeň „2“).
   3 Opakovaným zatáhnutím za šňůru lze přepnout stupeň vytápění nebo přístroj vypnout (stupeň „0“).

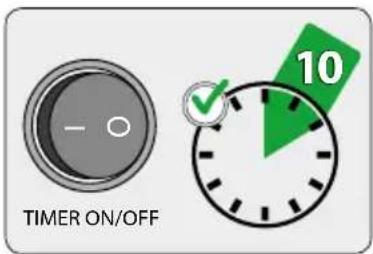

Funkce automatického vypnutí

1. Chcete-li aktivovat funkci automatického vypnutí, přepněte spínač časovače na spodní straně přístroje do polohy „ON“. Přístroj se za 10 minut automaticky vypne.
2. Chcete-li přístroj po automatickém vypnutí znovu zapnout, máte dvě možnosti:
3. Přepněte klopný přepínač do polohy „OFF“, nebo
4. opakovaně zatáhněte za šňůru, dokud se nezobrazí stupeň vytápění „0“. Po dalším zatažení za šňůru můžete nastavit stupeň „1“ nebo „2“, a tím přístroj znovu zapnout.

TIMER ON/OFF 10

Automatická funkce překlopení a vypnutí

Přístroj disponuje automatickou funkcí vypnutí při překlopení. Zvětší-li se úhel na více než 25° (například při převrácení stojánku nebo v případě montáže na strop), dojde k přerušení napájení přístroje elektřinou. Po vyrovnání polohy se tepelný zářič znovu automaticky zapne.

Odstraňování závad

problém možně	příčiny Co dělat?
Tepelný zářič nehřeje,přestože je zapnutý na stupeň„1” nebo„2“.	Sítová zástrčka není správně zapojená.Je aktivovaná funkce automatického vypnutí (časovač).Je aktivovaná automatická funkce překlopení a vypnutí, úhel tepelného zářiče přesáhl 25°.	Zkontrolujte síťovou zástrčku.Přepněte časovač do polohy „OFF“ nebo přístroj nejprve opakovaným taháním za šňůrku vypněte a potom znovu zapněte.Ujistěte se, že je tepelný zářič namontovaný na stěnu vodorovně a pevně, příp. že stojánek stojí zpříma

Čištění, údržba

• Předtím, než začnete přístroj čistit, přesvědčte se prosím o tom, že je vypnutý a vychladlý (vytáhněte zástrčku ze zásuvky). Povrch čistěte pouze suchým nebo mírně navlhčeným hadříkem. Reflektor a topné tyče smí čistit pouze odborník.
• Tento výrobek nevyžaduje žádnou zvláštní údržbu.
• Opravy prístroje smějí provádět pouze odborní pracovníci.

Záruka

Uschovejte, prosím, doklad o koupi, návod k použití a číslo výrobku.

Záruční nároky nebo nároky z příslibů garance je nutno řešit výlučně s obchodníkem.

Všechny technické údaje, informace a vlastnosti výrobku popsaného v tomto návodu byly sestaveny v souladu s našemi nejlepšími poznatky a v době jeho zveřejnění jsou správné. Informace poskytnuté firmou reer by měly být správné a spolehlivé. Přesto firma nepřebírá odpovědnost za případné chyby vyskytující se v tomto dokumentu a vyhrazuje si právo změnit design výrobku, resp. jeho specifikace bez předchozího upozornění. Rozmnožování a šíření informací z tohoto autorským zákonem chráněného díla jakýmkoliv způsobem a jakoukoliv cestou, graficky, elektronicky či mechanicky, pořizováním fotokopií, nahrávek nebo ukládáním do databází – a to i jen v podobě výňatků – je podmíněno předchozím písemným souhlasem firmy reer.

Ochrana životního prostředí:

Tento výrobek se po skončení své životnosti nesmí odkládat do běžného domovního odpadu. Uživatel má povinnost odevzdat vysloužilý výrobek na sběrném místě určeném k recyklaci elektrospotřebičů. Na tuto povinnost upozorňuje symbol uvedený na výrobku, v návodu k použití a na obalu výrobku. Označené materiály jsou opakovaně použitelné. Opakované používání použitých spotřebičů nebo jiná forma jejich využití představuje důležitý příspěvek k ochraně životního prostředí. Informace o příslušném sběrném místě vám podá vedení vaší obce.

reer GmbH

Muehlstr.41 • 71229 Leonberg • Germany

www.reer.de
