ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HX-WA30 Reer

GR Συναρμολόγηση με βάση

GR Τοποθέτηση στον τοίχο

PL Montaż ścienny

CZ Montáž na stěnu

B1 D

B2 U D

35 cm 20 cm 100 cm

Χαιρόμαστε που επιλέξατε αυτό το προϊόν και σας ευχαριστούμε για την εμπιστοούνη οας. Για να έχετε τη δυνατότητα να απολαύσετε το νέο θερμοπομπό αλλαξιέρας, σας παρακαλούμε όπως λάβετε σοβαρά υπόψη τις παρακάτω υποδείξεις και να αποθηκεύσετε αυτές τις οδηγίες χρήσης και να τις παραδώσετε στο μελλοντικό χρήστη.

Ο θερμοπομπός αλλαξιέρας παράγει άμεσα άνετη θερμότητα στο χώρο της αλλαξιέρας. Χρησιμεύει επίσης στην άμεση θέρμανοη στο μπάνιο, σε χώρους παιχνιδιών, χολ, καλυμμένες βεράντες και μπαλκόνια. Η ακτινοβολία φροντίζει ώστε εντός λίγων δευτερολέπτων να υπάρχει διαθέσιμη θερμότητα, εξοικονομώντας παράλληλα ενέργεια.

Παρακαλούμε αφιερώστε λίγα λεπτά για να διαβάσετε καλά τις υποδείξεις ασφάλειας. Ακολουθήστε τις οδηγίες, διότι διαφορετικά υφίσταται κίνδυνος πρόκλησης βλάβης στο θερμοπομπό αλλαξιέρας. Στη χειρότερη των περιπτώσεων, ενδέχεται να εκτεθεί σε κίνδυνο ή να τραυματιστεί το παιδί σας, εσείς οι ίδιοι ή άλλα άτομα.

Γενικές υποδείξεις ασφάλειας:

! Η συσκευή πρέπει να χρησιμοποιείται μόνο για τους σκοπούς που περιγράφονται εδώ. Η ακατάλληλη χρήση μπορεί να οδηγήσει στην απώλεια κάθε απαίτησης από την εγγύηση.

! Ελέξτε αν τα στοιχεία στην πινακίδα τύπου συμφωνούν με την τάση δικτύου.

! Σε περίπτωση ενδείξεων βλαβών, μην χρησιμοποιείτε τη συσκευή.

! Κατά τη χρήση του θερμοπομπού αλλαξιέρας, πρέπει να έχετε πάντα υπό την επίβλεψή σας τη συσκευή.

! Η μέγιστη διάρκεια ακτινοβολίας απαγορεύεται να υπερβαίει τα 15 λεπτά.

! Πρέπει να τηρείτε πάντα σε κάθε περίπτωση μια ελάχιοτη απόσταση 100 cm μεταξύ του θερμοπομπού και του τραπεζιού.

! Κρατήστε τη γραμμή τροφοδοσίας μακριά από όλα τα καυτά μέρη του εξοπλισμού, καθώς και άλλες ηλεκτρικές συσκευές.

! Αποφύγετε την πρόσθετη ακτινοβολία θερμότητας, όπως π.χ. Το φώς του ήλιου ή τις πρόσθετες πηγές ακτινοβολίας, καθώς αυτά μπορεί να αυξήσει τη θερμοκρασία του σώματος του μωρού σας.

! Τα μικρά παιδιά με αυξημένη θερμοκρασία απαγορεύεται να εκτίθενται σε ακτινοβολία. Υφίσταται κίνδυνος υπερθέρμανοης του σώματος.

! Μην αγγίζετε τη ουοκευή, όταν είναι σε λειτουργία.

! Πραγματοποιήστε μόνο άμεση σύνδεση σε ηλεκτρική πρίζα. Μην συνδέετε συσκευές, όπως π.χ. χρονόμετρα, διακόπτες τηλεχειρισμού κ.λπ. στη συσκευή, διότι υφίσταται κίνδυνος πυρκαγιάς.

! Η συσκευή είναι είναι ακόμα ζεστή μετά την απενεργολοίηση. Μην καλύπτετε το θερμοπομπό αλλαξιέρας! Υφίσταται κίνδυνος πυρκαγιάς.

! Πριν από την πρώτη χρήση, απομακρύνετε όλα τα υλικά συοκευασίας καθώς και τα δομικά μέρη που δεν πρόκειται να χρησιμοποιηθού, έτσι ώστε να μην αποτελούν κίνδυνο τραυματισμού ή πιγμού για το παιδί σας.

! Μην χρησιμοποιείτε τη συσκευή κοντά σε παιδιά. Φροντίστε ώστε το καλώδιο δικτύου να μην κινδυνεύει από αθέμητη αποούνδεση και συνεπαγόμενη πτώση της συσκευής οτο πάτωμα.

! Τα άτομα (συμπεριλαμβανομένων των παιδιών), τα οποία λόγω των φυχικών, αισθητικών ή πνευματικών ικανοτήτων τους ή της απειρίας τους ή της μη επαρκούς γνώσης δεν είναι σε θέση να χειρίζονται με ασφάλεια τη συσκευή, πρέπει να χρησιμοποιούν αυτή τη συσκευή πάντα υπό την επίβλεψη ή την καθοδήγηση υπεύθυνου ατόμου.

! Μην χρησιμοποιείτε τη ουσκευή, όταν η ουσκευή ή το καλώδιο δικτύου φέρουν βλάβες.

! Οι επιδιορθώσεις επιτρέλεται να πραγματοποιούνται μόνο από εξουσιοδοτημένο είδικό προσωπικό. Λανθασμένες επισκευές μπορούν να οδηγήσουν σε σημαντικό κίνδυνο για τον χρήστη - το ίδιο ισχύει και για την αντικατάσταση του καλωδίου τροφοδοσίας.

Τεχνικά δεδομένα

• Τάση δικτύου: 230 V
• Iσχύς: 400 / 800 W
- Είδος συναρμολόγησης: Αγωγός ισχύος
• Κλάση προστασίας: 1

- Ενσωματωμένη λειτουργία απενεργοποίησης ανατροπής (Γωνία ανατροπής: 25°)

- Μήκος καλωδίου: 185 cm (με το βύσμα ασφαλείας)

- Ακτινοβολία θερμότητας και διανομή θερμοκρασίας ελεγμένη σύμφωνα με πρότυπο ιατρικών προϊόντων (IEC601-2-21)

паработέα ποσότητα

1 Θερμοπομπός με 2 σωλήνες 2 Ένδείξη βαθμίδων θερμότητας 3 Διακόττης για ενεργοποίηση/ απενεργοποίηση της αυτόματης λειτουργίας απενεργοποίησης (χρονόμετρο) 4 Διακόττης σκοινί για ενεργοποίηση/ απενεργοποίηση της συσκευής

Συναρμολόγηση

Ανατρέξτε στη γραφική απεικόνιση για τη συναρμολόγηση στην εσωτερική σελίδα του εξώφυλλου των οδηγιών χρήσης.

Συναρμολόγηση θερμοπομπού αλλαξιέρας με βάση

1. Συνδέστε τα 5 πόδια (Β) μέσα στο σύστημα βάσης (Α) όπως φαίνεται στην Εικ. Α1.
2. Τοποθετήστε το κάλυμμα βάσης (C) από πάνω (Εικ. Α2).
3. Συνδέστε το κάτω σωλήνα (D) μέσα στο άνοιγμα (Εικ. Α3).
4. Στερεώστε τον κάτω σωλήνα από κάτω με τη βοήθεια της πλαστικής βίδας (Ε) (Εικ. Α4).
5. Περάστε τη συγκράτηση καλωδίου (G) μέσω του κάτω σωλήνα (Εικ. A5).
6. Συνδέστε το μεσαίο σωλήνα (Η) με την εγκοπή όπως φαίνεται στην Εικ. Αδ πάνω στον κάτω σωλήνα και περιστρέψτε το μεσαίο σωλήνα έως ότου οι οπές των δύο σωλήνων να είναι στοιχισμένες.
7. Στερεώστε το μεσαίο σωλήνα με τη συνημμένη βίδα (Η) με τη βοήθεια σταυροκατσάβιδου.
8. Ωθήστε την υπόλοιπη συγκράτηση καλωδίου (G) μέσω του μεσαίου σωλήνα και συνδέστε τον πάνω σωλήνα (I) στο μεσαίο σωλήνα (Εικ. Α.7). Στερεώστε τον πάνω σωλήνα με τη συνημμένη βίδα με τη βοήθεια σταυροκατσάβιδου.
9. Απομακρύνετε την πλάκα συναρμολόγησης από τη συσκευή, με τον τρόπο που φαίνεται στην Εικ. Α8.
10. Στερεώστε στο σημείο αυτό το θερμοπομπό αλλαξιέρας (J) στη βάση και προβείτε σε στερέωση με τη βοήθεια της πλαστικής βίδας (F) (Εικ. Α9).
11. Ανοίξτε τη γκρι ρυθμιστική βίδα του πάνω σωλήνα (Εικ. Α10) και ρυθμίστε το επίθυμητό ύψος του θερμοπομπού αλλαξιέρας με τη βοήεια της τηλεοκοπικής ράβδου. Βεβαιωθείτε ότι η απόσταση από την αλλαξιέρα ανέρχεται σε 100 cm. Στερεώστε στο κατάλληλο ύψος κλείνοντας τη ρυθμιστική βίδα.
12. Ασφαλίστε το καλώδιο στο σφιγκτήρα καλωδίου (Εικ. Α11).
13. Ρυθμίστε το θερμοπομπό αλλαξιέρας στο επίθυμητό σημείο, λαμβάνοντας υπόψη τις ελάχιστες αποστάσεις στο χώρο και φροντίστε ώστε τα παιδιά να μην έχουν πρόσβαση στη συσκευή. Βεβαιωθείτε ότι η βάση δεν κινδυνεύει από ανατροπή και ότι βρίσκεται πάνω σε επίπεδη επιφάνεια.

Υπόδειξη: Για μια εγκατάσταση με λιγότερα από 5 μέτρα (για παράδειγμα, εξαιτίας του περιορισμένου χώρου), ο χρήστης θα πρέπει να διασφαλίοει τη σταθερότητα του θερμοπομπού αλλαξιέρας με άλλους τρόπους. Απαγορεύεται η τοποθέτηση του θερμοπομπού αλλαξιέρας με ελεύθερη απόσταση μικρότερη της τάξης των 5 ποδιών.

Συναρμολόγηση θερμοπομπού αλλαξιέρας σε τοίχο

1. Απομακρύνετε την πλάκα συναρμολόγησης από τη συσκευή με τον τρόπο που φαίνεται στην Εικ. Β1.
2. Κρατάτε απόσταση από τον τοίχο λαμβάνοντας υπόψη τις ελάχιστες αποστάσεις (Εικ. Β2) από τον τοίχο και σημειώστε τις οπές διάτρησης με μολύβι. Χρησιμοποιήστε αλφάδι για οριζόντια ευθυγράμμιση.
3. Βιδώστε τη συγκράτηση τοίχου στον τοίχο (Εικ. Β3) με τις συνημμένες βίδες και ούπα (J).

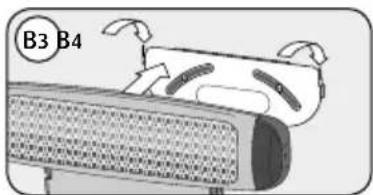

4. Τοποθετήστε το θερμοπομπό αλλαξιέρας μέσα στις προβλεπόμενες εγκοπές της συγκράτησης τοίχου (Εικ. Β3).
5. Βιδώστε το θερμοπομπό αλλαξιέρας στη συγκράτηση τοίχου (Εικ. Β4) με τις βίδες που απομακρύνθηκαν στην Εικ. Β1.

Υποδείξεις ασφάλειας κατά τη συναρμολόγηση σε τοίχο:

• Ο θερμοπομπός αλλαξιέρας επιτρέπεται να συναρμολογείται σταθερά και σε οριζόντια θέση σε τοίχο. Η τοποθέτηση στην οροφή δεν επιτρέπεται!
• Ο θερμοπομπός αλλαξιέρας απαγορεύεται να συναρμολογείται σε ξύλο, πλαστικό ή άλλα εύφλεκτα υλικά ή κάτω από πρίζες.

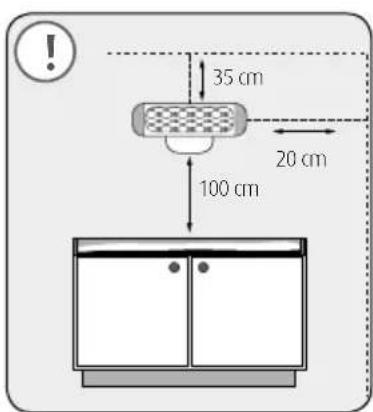

• ΣΗΜΑΝΤΙΚΟ! Ελάχιστες αποστάσεις: Η απόσταση του θερμοπομπού από την αλλαξιέρα απαγορεύεται να είναι μικρότερη από 100 cm. Η απόσταση του θερμοπομπού από την οροφή απαγορεύεται να είναι μικρότερη από τουλ. 35 cm. Η ελάχιστη απόσταση από έπιπλα και εύφλεκτα υλικά πρέπει να ανέρχεται σε 65 cm. Διαφορετικά υφίσταται κίνδυνος πυρκαγιάς!
• Όταν εγκατασταθεί στο μπάνιο ή ντους, πρέπει να τηρούνται οι διατάξεις της τοπικής επιχείρησης ηλεκτρισμού. Ο θερμοπομπός πρέπει να τοποθετείται με τέτοιο τρόπο, έτοι ώστε ο διακόπτης να μην μπορει να ενεργοποιηθεί από τη μπανιέρα ή τη ντουζέρα.
  • Η συσκευή απαγορεύεται να συναρμολογείται πάνω από μπανιέρα!

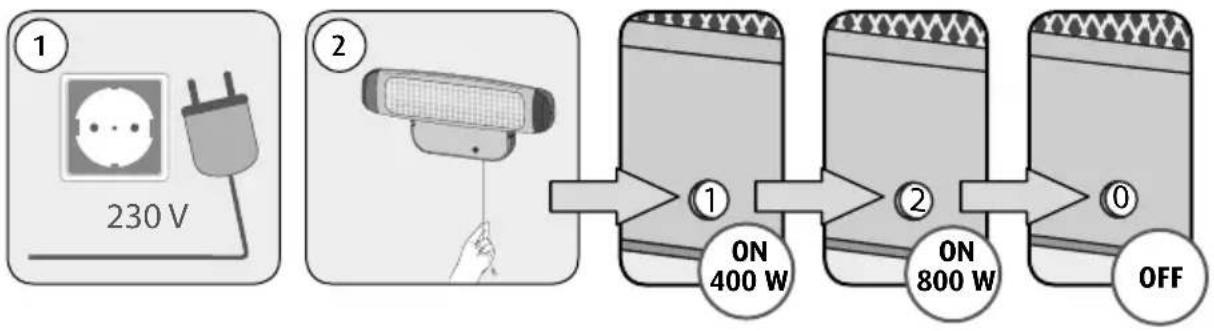

Θέση σε λειτουργία

1. Συνδέστε το βύσμα μέσα στην πρίζα (Εικ. 1).
2. Τραβήξτε το διακόπτη σκοιί (Εικ. 2) για να ενεργοποιήσετε το θερμοπομπό. Ο θερμοπομπός μπορεί να ενεργοποιηθεί σε δύο βαθμίδες θερμότητας, 400 W (βαθμίδα «1») και 800 W (βαθμίδα «2»).
   3 Με εκ νέου τράβηγμα του διακόπτη σκοινιού μπορείτε να αλλάξετε τη βαθμίδα θερμότητας ή να απενεργολοιήσετε εκ νέου τη συσκευή (βαθμίδα «0»).

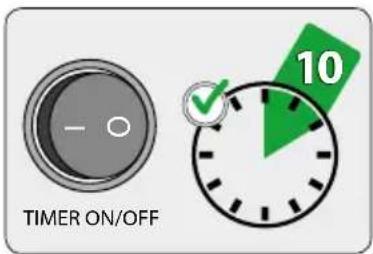

Αυτοματισμός αυτόματης απενεργοποίησης

1. Για να ενεργοποιήσετε το αυτόματο κλείσιμο ενεργοποιήσετε το χρονοδιακόπτη στο κάτω μέρος της μονάδας στη θέση „ΟΝ“. Η συσκευή απενεργοποιείται αυτόματα μετά από10 λεπτά.
2. Για να ενεργοποίησετε εκ νέου τη ουσκευή μετά από τη λειτουργία του αυτοματιομού αυτόματης απενεργοποίησης, έχετε 2 δυνατότητες

• Puθμίστε το διακόπτη σε θέση «Off» ή
- τραβήξτε το διακόπτη σκοινιού έως ότου εμφανιοτεί η ένδειξη βαθμίδων θέρμανοης στη θέση «0». Κατά το εκ νέου τράβηγμα σε βαθμίδα θέρμανοης «1» ή «2» ενεργοποιείται εκ νέου η συσκευή.

TIMER ON/OFF 10

Αυτόματη λειτουργία απενεργοποίησης ανατροπής

Η συσκευή διαθέτει αυτόματη λειτουργία απενεργοποίησης ανατροπής. Εάν η γωνία είναι μεγαλύτερη από 25° (π.χ. κατά την πτώση της βάσης ή σε περίπτωση συναρμολόγησης σε οροφή), διακόπτεται η ηλεκτρική τροφοδοσία της συσκευής. Κατά την ευθυγράμμιοη της συσκευής, ενεργοποιείται εκ νέου ο θερμοπομπός αλλαξιέρας.

Αντιμετώπιση βλαβών

Πρόβλημα Πιθανή αιτία Τι πρέπει να γίνει;
Καμίαακτινοβολίαθερμότητας παρά της ένδειξης βαθμίδων θερμότητας «1» ή «2».	To καλώδιο τροφοδοσίας δεν είναι συνδεδεμένο σωστά.Έχει ενεργοποιηθεί η αυτόματη λειτουργία απενεργοποίησης (χρονόμετρο).Η αυτόματη λειτουργία απενεργοποίησης ανατροπής έχει ενεργοποιηθεί, διότι η γωνία του θερμοπομπού είναι μεγαλύτερη από 25°.	Ελέγξτε το καλώδιο τροφοδοσίας.Ρυθμίστε το «Timer» σε θέση «Off» ή απενεργοποιήστε τη συσκευή με επιανειλημμένο τράβηγμα του διακόπτη σκοινιού και ενεργοποιήστε την εκ νέου.Βεβαιωθείτε ότι ο θερμοπομπός έχει συναρμολογηθεί σε οριζόντια θέση και με σταθερότητα στον τοίχο ή διασφαλίστε το γεγονός ότι η βάση βρίσκεται σε κάθετη θέση.

Καθαρισμός, συντήρηση

• Προτού ξεκινήσετε τον καθαρισμό, βεβαιωθείτε ότι η συσκευή έχει απενεργοποιηθεί και έχει κρυώσει (τράβηγμα βύσματος). Καθαρίστε τις επιφάνειες με ένα στεγνό ή ελαφρώς υγρό πανί. Ο ανακλαστήρας και οι θερμαινόμενες ράβδοι επιτρέπεται να καθαρίζονται μόνο από ειδικό προσωπικό.
- Autó to proїov dev proϋποθέτει ειδική συντήρηση.
- Οι επιδιορθώσεις στη συσκευή επιτρέπεται να πραγματοποιούνται μόνο από ειδικό τεχνικό.

Εγγύηση

Φυλάξτε την απόδειξη αγοράς, τις οδηγίες χρήσης και τον κωδικό είδους.

Για οποιαδήποτε αξίωση στο πλαίσιο της εγγύησης ή αξιώσεις υπό δεσμεύσεις εγγύησης, απευθύνεστε αποκλειστικά στον έμπορο από τον οποίο αγοράσατε το προϊόν.

Όλα τα τεχνικά δεδομένα, οι πληροφορίες και οι ιδιότητες του προϊοντος που περιγράφεται εδώ έχουν συνταχθεί με καλή πρόθεση και σύμφωνα με τη δημοσιοποιημένη έκδοση. Οι πληροφορίες που διαθέτει η ree πρέπει να είναι ορθές και αξιόπιστες. Η εταιρεία reer ωοτόσο δεν αναλαμβάνει καμία ευθύνη για τυχόν οφάλματα μέσα σε αυτή την τεκμηρίωση και διατηρεί το δικαίωμα, όπως προβεί σε αλλαγές του σχεδιασμού του προϊόντος και των προδιαγραφών χωρίς προηγούμενη ειδοποίηση. Η ανατύπωση και η διάδοση των πληροφοριών αυτού του εντύπου που προστατεύεται από την αξίωση δικαιώματος πνευματικής ιδιοκτησίας σε οποιαδήποτε μορφή και με οποιοδήποτε τρόπο, με γραφικό τρόπο, με ηλεκτρονική ή μηχανικό, με τη βοήθεια φωτοτυπικών μηχανημάτων, ή αποθήκευση σε σύστημα αίτησης δεδομένων - ακόμα και αποσπασματικά - προϋποθέτει την προηγούμενη γραπτή έγκριση της εταιρείας reer.

Υποδείξεις για την περιβαλλοντική προστασία:

Λυτό το προϊόν, κατά το τέλος της διάρκειας της ζωής του απαγορεύεται να απορρίπτεται μαζί με τα οικιακά απορρίμματα, αλλά πρέπει να παραδοθεί σε αρμόδια υπηρεσία συλλογής για την ανακύκλωση ηλεκτρικών συσκευών. Το σύμβολο πάνω στο προϊόν, στις οδηγίες χρήσης ή τη συσκευασία αποτελεί οαφή υπόδειξη. Τα υλικά πρέπει να ανακυκλώνονται σύμφωνα με τη οήμανοή τους. Με την επανεχρησιμοποίηση, την ανακύκλωση των υλικών ή άλλες μορφές επαναξιοποίησης παλιών συσκευών, συμβάλλουμε και εμείς σημαντικά στην προστασία του περιβάλλοντός μας. Απευθυνθείτε στην διαχείριση της κοινότητάς σας για τις αρμόδιες υπηρεσίες απόρριψης.
