BEDIENUNGSANLEITUNG HX-WA30 Reer

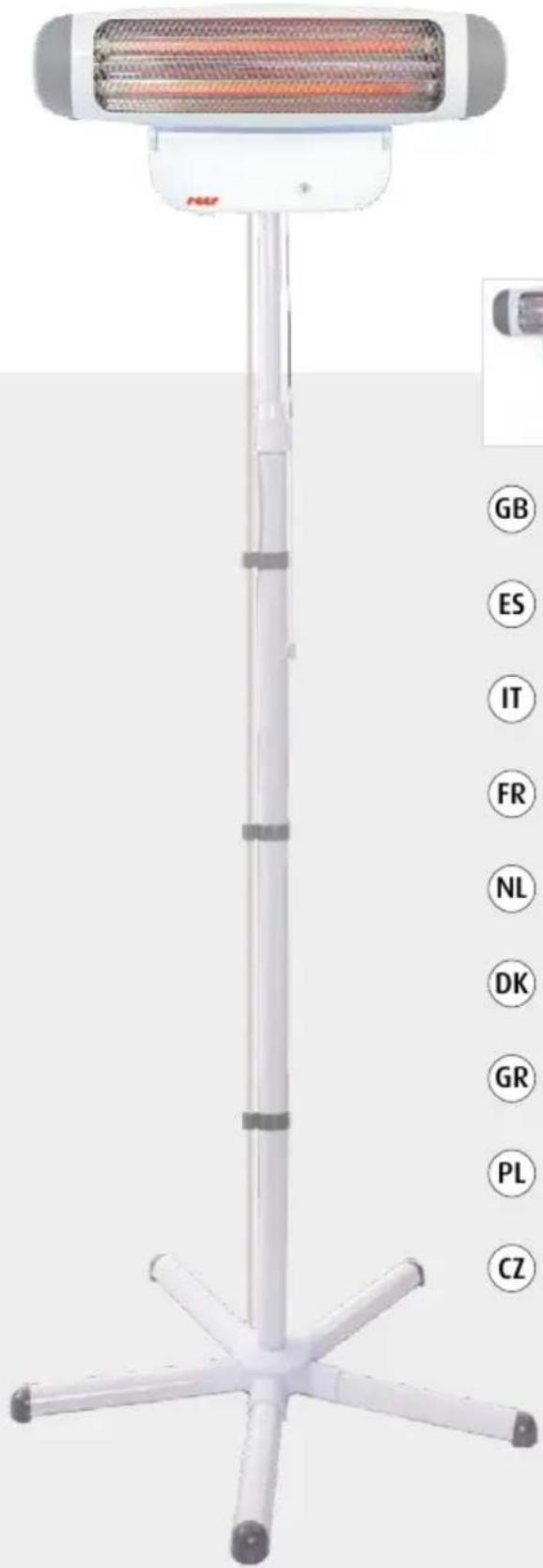

2in1 FeelWell Wickeltisch-Wärmestrahler

Gebrauchsanleitung // Art.Nr.: 1928

GB ES IT FR NL DK GR PL CZ

DE Montage mit Standfuß

GB Assembly with pedestal ES Montaje con pie

Wir freuen uns, dass Sie sich für dieses Produkt entschieden haben und bedanken uns für Ihr Vertrauen. Damit Sie viel Freude an Ihrem neuen Wickeltisch-Wärmestrahler haben, bitten wir Sie, die nachfolgenden Hinweise sorgfältig zu beachten und diese Gebrauchsanleitung gut aufzubewahren und an den jeweiligen Benutzer weiterzugeben. Der Wickeltisch-Wärmestrahler erzeugt behagliche Sofortwärme im Bereich von Wickeltischen. Er dient aber auch zur schnellen Erwärmung von Badezimmern, Hobbyräumen, Dielen, geschützten Terrassen und Balkonen. Die Strahlung sorgt dafür, dass innerhalb von wenigen Sekunden energiesparende Wärme zur Verfügung steht.

Bitte nehmen Sie sich ein paar Minuten Zeit um die Sicherheitshinweise gründlich zu lesen. Befolgen Sie die Anweisungen der Anleitung, da anderenfalls die Gefahr besteht, dass der Wickeltisch-Wärmestrahler beschädigt wird. Im schlimmsten Fall kann Ihr Kind, Sie selbst oder andere Menschen in Gefahr gebracht oder verletzt werden.

Allgemeine Sicherheitshinweise:

! Verwenden Sie das Gerät nur für den hier beschriebenen Gebrauch, ein unsachgemäßer Gebrauch führt zum Verlust des Garantieanspruchs.
! Überprüfen Sie, ob die Angaben auf dem Typenschild mit Ihrer Netzspannung übereinstimmen.
! Bei Anzeichen von Mängeln nicht verwenden.
! Bei Verwendung als Wickeltisch-Wärmestrahler darf das Gerät nie ohne Aufsicht benutzt werden.
! Die maximale Bestrahlungsdauer darf 15 Minuten nicht überschreiten.
! Der Bestrahlungsabstand von 100 cm vom Heizstrahler zum Tisch ist unbedingt einzuhalten.
! Halten Sie die Zuleitung von allen heißen Geräteteilen fern, auch die Zuleitungen benachbarter Elektrogeräte.
! Vermeiden Sie zusätzliche Wärmeeinstrahlung, wie z.B. Sonnenlicht oder zusätzliche Strahlungsquellen, denn dadurch kann die Körpertemperatur Ihres Babys ansteigen.
! Kleinkinder mit erhöhter Temperatur dürfen nicht bestrahlt werden. Es besteht die Gefahr der Körperüberhitzung.
! Das Gerät bei Betrieb nicht berühren.
! Nur direkter Anschluss an die Netzsteckdose. Schalten Sie keine Vorschaltgeräte wie z.B. Zeituhr, Funkfernschalter, usw. an das Gerät an, da ein Brandrisiko besteht.
! Das Gerät ist nach dem Ausschalten noch heiß. Den Wickeltisch-Wärmestrahler nicht abdecken! Es besteht Brandgefahr.
! Beseitigen Sie vor der ersten Verwendung sämtliches Verpackungsmaterial sowie nicht verwendete Bauteile, damit sich Ihr Kind nicht verletzen oder etwas verschlucken kann.
! Gerät nicht innerhalb der Reichweite von Kindern benutzen. Netzkabel sichern und darauf achten, dass nicht versehentlich daran gezogen wird und das Gerät dadurch zu Boden fällt.
! Personen (einschließlich Kinder), die aufgrund Ihrer physischen, sensorischen oder geistigen Fähigkeiten oder Ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, sollten diese Geräte nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.
! Gerät nicht verwenden, wenn es selbst oder das Netzkabel beschädigt wurde.
! Reparaturen dürfen nur von einer qualifizierten Fachkraft durchgeführt werden. Unsachgemäße Reparaturen können zu erheblichen Gefahren für den Benutzer führen – das gilt auch für das Auswechseln des Netzkabels.

Technische Daten

• Nennspannung: 230 V
• Leistung: 400 / 800 W
• Montageart: Netzleitung
- Schutzklasse: 1

• integrierte Kipp-Abschalt-Funktion: Gerät schaltet beim Kippen automatisch ab (Kippwinkel von ca. 25°)
  • Kabellänge: 185 cm (mit Schutzkontaktstecker)
• Wärmestrahlung und Temperaturverteilung nach Medizinproduktstandards (IEC601-2-21) geprüft

Lieferumfang

1 Wärmestrahler mit 2 Röhren 2 Heizstufen-Anzeige 3 Schalter zum Ein- und Ausschalten der automatischen Abschaltfunktion (Timer) 4 Zugschnur zum Ein- und Ausschalten des Gerätes

Montage

Bitte klappen Sie für die graphische Darstellung der Montage die Innenseite des Deckblattes Ihrer Gebrauchsanleitung heraus.

Montage des Wickeltisch-Wärmestrahlers mit Standfuß

1. Stecken Sie die 5 Füße (B) in das Fußstecksystem (A) wie in Abb. A1 dargestellt.
2. Legen Sie die Fußabdeckung (C) darüber (Abb. A2).
3. Stecken Sie das untere Steckrohr (D) in die Öffnung (Abb. A3).
4. Fixieren Sie das untere Steckrohr von unten mit der Plastikschraube (E) (Abb. A4).
5. Schieben Sie einen Kabelhalter (G) über das untere Steckrohr (Abb. A5).
6. Stecken Sie das mittlere Steckrohr (H) mit dem Schlitz wie auf Abb. A6 dargestellt auf das untere Steckrohr und drehen Sie das mittlere Steckrohr bis die Löcher der beiden Rohre übereinander sind.
7. Fixieren Sie das mittlere Steckrohr mit der mitgelieferten Schraube mithilfe eines Kreuzschlitz-Schraubenziehers.
8. Schieben Sie die restlichen Kabelhalter über das mittlere Rohr und stecken Sie das obere Steckrohr (I) auf das mittlere Steckrohr (Abb. A7). Fixieren Sie das obere Steckrohr mit der mitgelieferten Schraube mithilfe eines Kreuzschlitz-Schraubenziehers.
9. Entfernen Sie die Wandhalterung vom Gerät wie in Abb. A8 dargestellt.
10. Setzen Sie nun den Wickeltisch-Wärmestrahler (J) auf den Standfuß und fixieren diesen mit der Plastikschraube (F) (Abb. A9).
11. Öffnen Sie die graue Feststellschraube des oberen Steckrohres (Abb. A10) und stellen Sie die gewünschte Höhe des Wickeltisch-Wärmestrahlers mit der Teleskopstange ein. Stellen Sie sicher, dass der Abstand zum Wickeltisch von 100 cm eingehalten wird. Fixieren Sie die Höhe durch Schließen der Feststellschraube.
12. Sichern Sie das Kabel in den Kabelhalterungen (Abb. A11).
13. Stellen Sie den Wickeltisch-Wärmestrahler an den gewünschten Ort unter Berücksichtigung der Mindestabstände im Raum und außer Reichweite der Kinder auf. Stellen Sie sicher, dass der Standfuß kippsicher auf einem geraden Untergrund steht.

Hinweis: Bei einer Installation von weniger als 5 Füßen (z.B. aus Platzgründen) muss die Standstabilität des Wickeltisch-Wärmestrahlers vom Benutzer anderweitig gewährleistet werden. Stellen Sie den Wickeltisch-Wärmestrahler nie mit weniger als 5 Füßen frei im Raum auf!

Montage des Wickeltisch-Wärmestrahlers an der Wand

1. Entfernen Sie die Wandhalterung vom Gerät wie in Abb. B1 dargestellt.
2. Halten Sie die Wandhalterung unter Berücksichtigung der Mindestabstände (Abb. B2) an die Wand und zeichnen Sie die Schraublöcher mit einem Bleistift an. Verwenden Sie zur waagerechten Ausrichtung eine Wasserwaage.
3. Schrauben Sie die Wandhalterung mit den mitgelieferten Schrauben und Dübeln an die Wand.
4. Setzen Sie den Wickeltisch-Wärmestrahler in die dafür vorgesehenen Schlitze der Wandhalterung (Abb. B3).
5. Schrauben Sie den Wickeltisch-Wärmestrahler an die Wandhalterung (Abb. B4) mit den in Abb. B1 entfernten Schrauben.

Sicherheitshinweise bei Wandmontage:

• Der Wickeltisch-Wärmestrahler darf nur ortsfest und waagerecht an der Wand montiert werden. Eine Deckenanbringung ist nicht zulässig!
• Der Wickeltisch-Heizstrahler darf nicht auf Holz, Plastik oder sonstigem brennbarem Material, oder unterhalb von Steckdosen montiert werden.
• WICHTIG! Mindestabstände: Der Abstand vom Heizstrahler zum Wickeltisch darf 100 cm nicht unterschreilen.
  Der Abstand vom Heizstrahler zur Decke von mind. 35 cm muss unbedingt eingehalten werden. Der Mindestabstand zu Möbeln und brennbaren Materialien muss 65 cm betragen. Ansonsten besteht Brandgefahr!
• Bei Installation in Bade- oder Duschräumen sind die Vorschriften des örtlichen EVU zu beachten. Der Strahler muss so positioniert werden, dass der Zugschalter nicht von der Badewanne oder Dusche aus betätigt werden kann.
  • Das Gerät darf nicht über der Badewanne montiert werden!

Inbetriebnahme

1. Stecken Sie den Netzstecker in die Steckdose (Abb. 1).
2. Ziehen Sie an der Zugschnur (Abb. 2) um den Wärmestrahler einzuschalten. Der Wärmestrahler ist in zwei Heizstufen einstellbar, 400 W (Stufe „1“) und 800 W (Stufe „2“).
   3 Durch erneutes Ziehen an der Zugschnur kann die Heizstufe verändert oder das Gerät wieder ausgeschaltet werden (Stufe „0“).

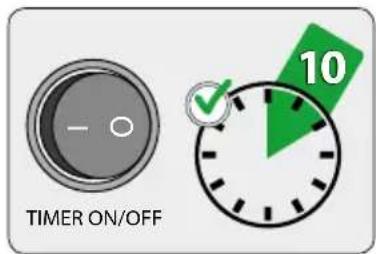

Automatische Abschaltautomatik

1. Zur Aktivierung der automatischen Abschaltautomatik schalten Sie den Timer-Schalter auf der Unterseite des Gerätes auf „ON“. Das Gerät schaltet nach 10 Minuten automatisch aus.
2. Um das Gerät nach der automatischen Abschaltautomatik wieder einzuschalten, haben Sie 2 Möglichkeiten:

- Schalten Sie den Schalter auf „Off“ oder

- Ziehen Sie an der Zugschnur bis die Heizstufen-Anzeige auf „0“ steht. Beim erneuten Ziehen auf Heizstufe „1“ oder „2“ wird das Gerät wieder eingeschaltet.

TIMER ON/OFF 10

Kipp-Abschalt-Funktion

Das Gerät hat eine automatische Kipp-Abschalt-Funktion. Falls der Winkel größer 25° wird (z.B. beim Umfallen des Standfußes oder bei Deckenmontage), schaltet das Gerät automatisch aus. Bei Aufrichten des Gerätes schaltet der Wärmestrahler automatisch wieder ein.

Störungsbehebung

Problem mögliche Ursachen Was ist zu tun?
Keine Wärmestrahlung trotz Heizstufen-Anzeige „1“ oder „2“.	Der Netzstecker ist nicht richtig eingesteckt.Die automatische Abschaltfunktion (Timer) ist aktiviert.Die automatische Kipp-Abschalt-Funktion ist aktiviert, da der Winkel des Wärmestrahlers 25° überschreitet.

Reinigung, Wartung

• Bevor Sie mit der Reinigung beginnen, überzeugen Sie sich davon, dass das Gerät ausgeschaltet und abgekühlt ist (Netzstecker ziehen). Die Oberfläche mit einem trockenen oder leicht angefeuchteten Tuch reinigen. Den Reflektor und Heizstäbe nur von einem Fachmann reinigen lassen.
• Dieses Produkt erfordert keine spezielle Wartung.
• Reparaturen am Gerät dürfen nur von einem Fachmann durchgeführt werden.

Garantie

Bitte Kaufbeleg, Gebrauchsanleitung und Artikelnummer aufbewahren.

Gewährleistungsansprüche oder Ansprüche aus Garantieversprechen sind ausschließlich mit dem Händler abzuwickeln.

Alle technischen Daten, Informationen sowie Eigenschaften des in diesem Werk beschriebenen Produktes wurden nach bestem Wissen zusammengestellt und entsprechen dem Stand bei Veröffentlichung. Die von reer bereitgestellten Informationen sollten korrekt und zuverlässig sein. Die Firma reer übernimmt dennoch keinerlei Haftung für mögliche Fehler in diesem Dokument und behält sich das Recht vor, ohne vorherige Ankündigung, Änderungen am Produktdesign beziehungsweise an den Spezifikationen vorzunehmen. Vervielfältigung und Weitergabe von Informationen aus diesem urheberrechtlich geschützten Werk in irgendeiner Form oder auf irgendeine Weise, grafisch, elektronisch oder mechanisch, durch Fotokopieren, Aufzeichnen auf Band oder Speichern in einem Datenabfragesystem (auch auszugsweise) bedürfen einer vorherigen schriftlichen Genehmigung der Firma reer.

Hinweise zum Umweltschutz:

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an einer Sammelstelle für das Recycling von elektrischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin. Die Werkstoffe sind gemäß Ihrer Kennzeichnung wieder verwendbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schulze unserer Umwelt. Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.
