Produkttyp	Heizstrahler für Wickeltisch
Marke	Reer
Modell	Viera TX49FSW504
Stromversorgung	230 V, 50 Hz
Leistung	600 W
Schutzklasse	I
Montageart	Horizontale Wandmontage (nicht an der Decke montieren)
Abstrahlwinkel	90°
Sicherheitsabstand Kind	mindestens 100 cm
Sicherheitsabstand zu brennbaren Materialien	mindestens 65 cm
Automatische Abschaltverzögerung	10 Minuten (automatische Abschaltung)
Wiedereinschaltung	Am Kabel ziehen
Empfohlene Verwendung	Wickeltisch, Badezimmer, Hobbyraum, Eingangsbereich, geschützte Terrasse
Nicht verwenden	Über einer Badewanne, unbeaufsichtigt
Winkeleinstellung	Stufenlos, kontinuierlich einstellbar
Reinigung der Oberfläche	Trockenes oder leicht feuchtes Tuch
Reinigung von Reflektor und Röhre	Nur durch Fachpersonal
Stromkabel	Netzstecker oder feste Verbindung
Abstand zwischen Befestigungen	250 mm
Garantie	2 Jahre ab Verkaufsdatum
Überhitzungsschutz	Ja

Häufig gestellte Fragen - Viera TX49FSW504 Reer

Wie installiere ich den Heizstrahler an der Wand?

Der Heizstrahler muss mit Dübeln und Schrauben horizontal an der Wand montiert werden. Halten Sie einen Bohrabstand von 250 mm ein. Montieren Sie ihn nicht an der Decke oder über einer Steckdose.

Welchen Abstand muss ich zwischen Heizstrahler und Kind einhalten?

Der Mindestabstand zwischen Kind und Heizstrahler muss 100 cm betragen. Zu brennbaren Materialien halten Sie einen Abstand von 65 cm ein.

Wie lange läuft der Heizstrahler, bevor er sich abschaltet?

Der Heizstrahler verfügt über eine automatische Abschaltung nach 10 Minuten Betrieb. Er muss durch Ziehen am Kabel wieder eingeschaltet werden.

Wie schalte ich den Heizstrahler nach der automatischen Abschaltung wieder ein?

Nach der automatischen Abschaltung ziehen Sie am Kabel, um das Gerät wieder zu aktivieren. Stellen Sie sicher, dass der Schalter nach Gebrauch auf 'AUS/0' steht.

Kann ich diesen Heizstrahler im Badezimmer verwenden?

Ja, aber er darf nicht über der Badewanne montiert werden und muss die örtlichen Elektroinstallationsvorschriften einhalten. Der Schalter darf von der Badewanne oder Dusche aus nicht zugänglich sein.

Wie hoch sind Spannung und Leistung des Geräts?

Der Heizstrahler arbeitet mit einer Spannung von 230 V und einer Leistung von 600 W. Die Schutzklasse ist I.

Wie reinige ich den Heizstrahler?

Vor der Reinigung trennen Sie das Gerät vom Stromnetz und lassen Sie es abkühlen. Reinigen Sie die Oberfläche mit einem trockenen oder leicht feuchten Tuch. Reflektor und Heizröhre müssen von einem Fachmann gereinigt werden.

Was tun, wenn der Heizstrahler nicht angeht?

Überprüfen Sie zunächst, ob die Steckdose funktioniert und das Kabel richtig angeschlossen ist. Wenn das Gerät immer noch nicht angeht, wenden Sie sich zur Reparatur an einen Fachmann.

Ist der Heizstrahler für die Verwendung mit einem Wickeltisch geeignet?

Ja, dieser Heizstrahler ist speziell zum Erwärmen der Umgebung eines Wickeltischs konzipiert. Eine Bestrahlung von mehr als 15 Minuten wird vermieden, um eine Überhitzung des Babys zu verhindern.

Wie lange beträgt die Garantie?

Die Garantie beträgt 2 Jahre ab Verkaufsdatum für Material- oder Herstellungsfehler. Füllen Sie das gelbe Garantieformular aus und bewahren Sie den Kassenbon auf.

BEDIENUNGSANLEITUNG Viera TX49FSW504 Reer

Gebrauchsanweisung aufmerksam durchlesen und für späterene Anfragen aufbewahren.

Hinweise und Anleitung unter:

www.wickeltisch-heizstrahler.de

Unser Wickeltisch-Heizstrahler erzeugt behagliche Sofortwärme im Bereich von Wickeltischen. Er dient aber auch zur schllen Erwärung von Badezimmern, Hobbyräumen, Dielen, geschützten Terrassen und Balkonen

WICHTIGE HINWEISE:

-itte lessen Sie vor Inbetriebnahme die Betriebsanleitung aufmerksam durch.
- Bei Verwendung als Wickeltisch-Strahlerarf das Gerät nie ohne Aufsicht benutzt werden.

• Die maximale Bestrahlungsdaeuer damit 15 Minuten nicht überschreiben.

• Der Bestrahlungsabstand von 100 cm vom Heizstrahler zum Tisch ist unbedingt einzuhalten.

• Vermeiden Sie zusätzliche Wärmeeinstrahlung, wie z.B. Sonnenlicht oder zusätzliche Strahlungsquellen, Denn dadurch kann die Körpertemperatur Ihr's Babys ansteigen.
• Kleinkinder mit erhöhter Temperatur)duren nicht bestrahlt werden. Es besteht die Gefahr der Körperüberhitzung.
• Das Schutzgitter bei Betrieb nicht berühren.
• Schliessen Sie keine automatische Zeitschaltuhr an das Gerät an, welche den Heizstrahler automatisch einschelt, da ein Brandrisiko besteht.

Achtung: Das Gerät ist auch nach dem Ausschalten noch heißt. Wickeltisch-Heizstrahler nicht abdecken! Es besteht Brandgefahr.

MONTAGE

• Der Wickeltisc:h-Heizstrahlerdorf nur ortsfest und waagrecht an einer Wand montiert werden. Deckenanbringung ist nicht zulässig.

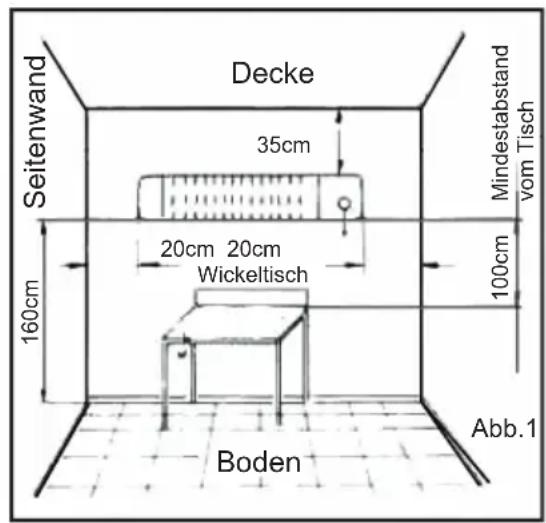

  Die in Abb.1 anigegebenen Mindestabstände zu Wänden, Decken und Fußböden müssen eingehalten wer len.
• Mindestabstand von 65 cm zu brennbaren Materialien, wie Textilien, Holz usw. einhalten. Es best ehBrandgefahr!
• Der Wickeltisch-Heizstrahler darf nicht unterhalb einer Steckdose montiert werden.

Typ:1902.06

Der Heizstrahler verfügt über eine AUTOMATISCHE ABSCHALT-TECHNIK D.h. das Gerät schaltet sich automatisch nach 10 min. Betriebsdauer aus Durch zweimaliges Ziehen an der Schnur wiederholt sich dieser Vorgang

Bei Stromausfall oder einer defekten Sicherung startet die Abschaltautomatik, wenn der Schalter auf EIN stehen, automatisch für weitere 10 Minuten. Kontrollieren Sie immer ob sich das Gerät nach Gebrauch oder Ablauf der Abschaltzeit in der Schalterstellung AUS/O befindet

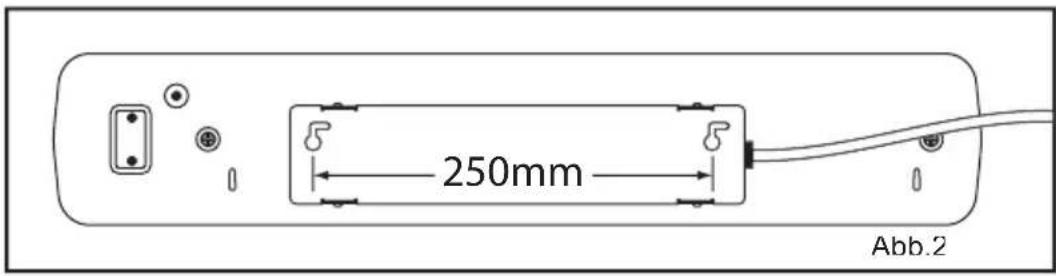

a) Unter Berücksichtigung der Mindestabstände (Abb.1, Seite 2) die Dübelbohrungen anziehnen (Abstand der Bohrung = 250mm) und Dübel setzen (Abb.2).

Die Schrauben anbringen. Den Heizstrahler einhängen und nach rechts an den Anschlag schieben. Dann das Gerät nach unter schwenken und die Schrauben festziehen.

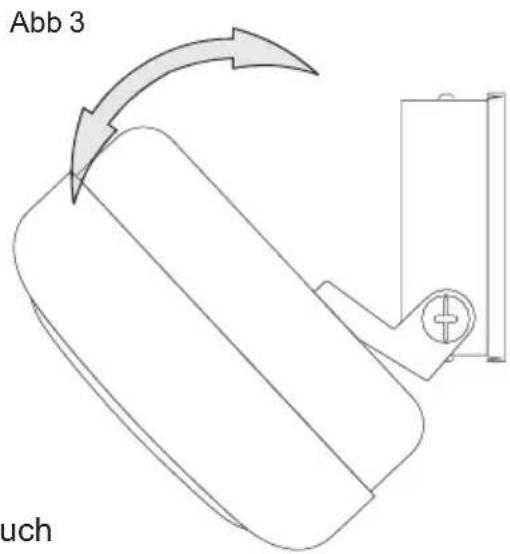

b) Heizstrahler Winkel Einstellung: Das Gerät hat eine stufenlose Winkelverstellung. Einfach in die gewünschte Position drehen (Abb.3).

ACHTUNG:

Das Gerät während und einige Zeit nach Gebrauch NICT berühren! (HITZEAUSSTRAHLUNG)

Netzstecker in die Steckdose stecken. Das Gerät ist jetzt betriebsbereit.

Achtung: Zuleitung nicht über das Gerät führen!

• Bei Installationen in Bade- oder Duschraumen sind die Vorschriften des örtlichen EVU zu beachten. Der Strahler muß so positioniert werden, dass der Zugschalter nicht von der Badewanne oder Dusche aus angefasst werden kann.
  Das Gerätarf nicht über der Badewanne montiert werden!

REINIGUNG:

Bevor Sie mit der Reinigung beginnen, überzeugen Sie sich davon, dass das Gerät ausgeschaltet und abgekühlt ist (Netzsteckerziehen).

Die Oberfl äche mit einem trockenen oder leicht angefeuchteten Tuch reiniger

Den Reflektor und Heizstab nur von einem Fachmann reinigen lassen

REPARATUR

Reparaturen am Gerat durren nur von einem Fachmann durchgefuhrt werden.

TECHNISCHE DATEN:

Nennspannung: 230 V

Leistung: 600 W

Montageart: Netzleitung

Schutzklasse: 1

Strahlungsbereich: 90^

Infrarotstrahlung und Temperaturverteilung nach

Medizinproduktstandard (IEC601-2-21) geprüft

Dieses Gerät ist aus einwandfreiem Material und mit großer Sorgfalt hergestellt worden. Die Firma Reer übernimmt davon eine Garantie von 2 Jahren ab Verkaufsdatum für alle Material- und Fabrikationsfehler. Sollte sich dennoch eir derartiger Fehler einstellen, dann fullen Sieitte den gelben Garantieschein aus und wenden sich an ihren Handler.

Kein Garantieanspruch besteht, wenn

das Gerät nicht sachgemäß benutzt wird
- die Anlage an falsche Spannung angeschlossen wird
- unbefugte Eingriffe vorgenommen werden
- der Garantieschein nicht ordnungsgemäß ausgefüllt ist

(Kassenbelegitteauchnichtvergessen)

REER GmbH, Riedwiesenstrasse 7, 71229 Leonberg, Germany

Typ: 1901.06 / 1902.06

Verkaufsdatum

Stempel und Unterschrift des Handlers:

User Manual

important :

www.wickeltisch-heizstrahler.de

www.wickeltisch-heizstrahler.de

CE

230-50Hz

600W

Reer GmbH, Riedwiesenstraße 7, 71229 Leonberg, German

Typ: 1901.06 / 1902.06

Data de compra:

www.wickeltisch-heizstrahler.de

230-50Hz 600W

Reer GmbH, Riedwiesenstraße 7, 71229 Leonberg, Germar

Typ: 1901.06 / 1902.06

Fecha de compra:

Sello yirma del negotiante

Gebruiksaanwijzing

Belangrijk :

www.wickeltisch-heizstrahler.de

C E

230-50Hz 300W

Technische gegevens:

Nominate spanning: 230V

Vermogen: 600 W

Beschermingsklasse:1

Stralingsbereik: 90^

Garanties

(s.v.p. copie van de bon nicht vergeten)

REER GmbH, Riedwiesenstrasse 7, 71229 Leonberg, Germany

Type: 1901.06 / 1902.06

Verkoopdatum:

Stempel und handtekening van de winkelier
