BEDIENUNGSANLEITUNG EasyHeat Flex 19050 Reer

NL54 EasyHeat Flex - Wickeltisch-Wärmestrahler Wir freuen uns, dass Sie sich für dieses Produkt entschieden haben und bedanken uns für Ihr Vertrauen. Damit Sie viel Freude an Ihrem neuen Wickeltisch-Wärmestrahler haben, bitten wir Sie, die nachfolgenden Hinweise sorgfältig zu beachten und diese Bedienungsanleitung gut aufzubewahren und an den jeweiligen Benutzer weiterzugeben. Der Wickeltisch-Wärmestrahler erzeugt behagliche Sofortwärme im Bereich von Wickeltischen. Er dient aber auch zur schnellen Erwärmung von Badezimmern, Hobbyräumen, Dielen, geschützten Terrassen und Balkonen. Die Strahlung sorgt dafür, dass innerhalb von wenigen Sekunden energiesparende Wärme zur Verfügung steht. Bitte nehmen Sie sich ein paar Minuten Zeit um die Sicherheitshinweise gründlich zu lesen. Befolgen Sie die Anweisungen der Anleitung, da anderenfalls die Gefahr besteht, dass der Wickeltisch-Wärmestrahler beschädigt wird, im schlimmsten Fall kann Ihr Kind, Sie selbst oder andere Menschen in Gefahr gebracht oder verletzt werden. Allgemeine Sicherheitshinweise ! Dieses Produkt eignet sich nicht als Hauptheizgerät! ! Verwenden Sie das Gerät nur für den hier beschriebenen Gebrauch, ein unsachgemäßer Gebrauch führt zum Verlust des Garantieanspruchs. ! Überprüfen Sie, ob die Angaben auf dem Typenschild mit Ihrer Netzspannung übereinstimmen. ! Bei Anzeichen von Mängeln nicht verwenden. ! Bei Verwendung als Wickeltisch-Wärmestrahler darf das Gerät nie ohne Aufsicht benutzt werden. ! Die maximale Bestrahlungsdauer darf 15 Minuten nicht überschreiten. ! der Bestrahlungsabstand von 100 cm vom Heizstrahler zum Tisch ist unbedingt einzuhalten. ! Halten Sie die Zuleitung von allen heißen Geräteteilen fern, auch die Zuleitungen benachbarter Elektrogeräte. ! Vermeiden Sie zusätzliche Wärmeeinstrahlung, wie z.B. Sonnenlicht oder zusätzliche Strahlungsquellen, denn dadurch kann die Körpertemperatur Ihres Babys ansteigen.

Kleinkinder mit erhöhter Temperatur dürfen nicht bestrahlt werden. Es besteht die Gefahr der Körperüberhitzung. ! Das Gerät bei Betrieb nicht berühren.

Nur direkter Anschluss an die Netzsteckdose. Schalten Sie keine Vorschaltgeräte wie z.B. Zeituhr, Funkfernschalter, usw. an das Gerät an, da ein Brandrisiko besteht.

Das Gerät ist nach dem Ausschalten noch heiß. Den Wickeltisch-Wärmestrahler nicht abdecken! Es besteht Brandgefahr. ! Beseitigen Sie vor der ersten Verwendung sämtliches Verpackungsmaterial sowie nicht verwendete Bauteile, damit sich Ihr Kind nicht verletzen oder etwas verschlucken kann. Technische Daten

• Montageart: Netzleitung

• Kabellänge: 185 cm (mit Schutzkontaktstecker)

integrierte Kipp-Abschalt-Funktion: Gerät schaltet beim Kippen auto- matisch ab (Kippwinkel von ca. 25°)

Wärmestrahlung und Temperaturverteilung nach Medizinprodukt- standards (IEC60601-2-21:2009,AMD1:2016) geprüft ! Gerät nicht innerhalb der Reichweite von Kindern benutzen. Netzkabel sichern und darauf achten, dass nicht versehentlich daran gezogen wird und das Gerät dadurch zu Boden fällt. ! Personen (einschließlich Kinder), die aufgrund Ihrer physischen, sensorischen oder geistigen Fähigkeiten oder Ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, sollten diese Geräte nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen. ! Gerät nicht verwenden, wenn es selbst oder das Netzkabel beschädigt wurde. ! Reparaturen dürfen nur von einer qualifizierten Fachkraft durchgeführt werden. Unsachgemäße Reparaturen können zu erheblichen Gefahren für den Benutzer führen – das gilt auch für das Auswechseln des Netzkabels. Reinigung und Wartung

• Bevor Sie mit der Reinigung beginnen, überzeugen Sie sich davon, dass das Gerät ausgeschaltet und abgekühlt ist (Netzstecker ziehen). Die Oberfläche mit einem trockenen oder leicht angefeuchteten Tuch reinigen. Den Reflektor und Heizstäbe nur von einem Fachmann reinigen lassen.

• Dieses Produkt erfordert keine spezielle Wartung.

• Reparaturen am Gerät dürfen nur von einem Fachmann durchgeführt werden.76

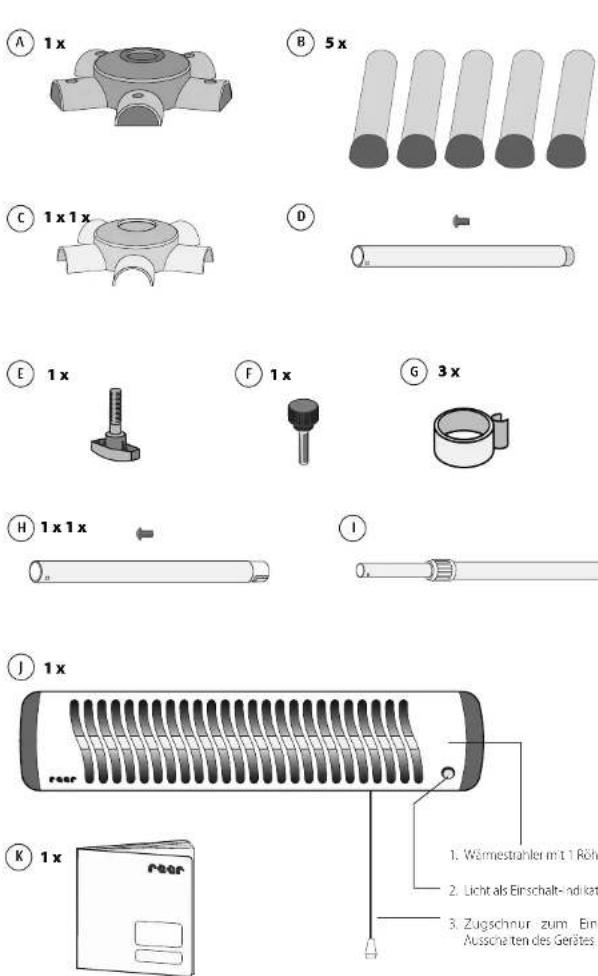

1. Wärmestrahler mit 1 Röhre

2. Licht als Einschalt-Indikator

Zugschnur zum Ein- und Ausschalten des Gerätes

1 x 1 x 1 x 1 x 1 x 3 x 5 x Montage des Wickeltisch-Wärmestrahlers mit Standfuß

Stecken Sie das untere Steckrohr (D) in die Öffnung.

1. Stecken Sie die 5 Füße (B) in das

Legen Sie die Fußabdeckung (C) darüber.

Fixieren Sie das untere Steck- rohr von unten mit der Plastik- schraube (E).

5. Schieben Sie einen Kabelhalter

(G) über das untere Steckrohr.

Stecken Sie das mittlere Steck- rohr (H) mit dem Schlitz wie dargestellt auf das untere Steck- rohr und drehen Sie das mittlere Steckrohr bis die Löcher der beiden Rohre übereinander sind.

Fixieren Sie das mittlere Steckrohr mit der mitgelieferten Schraube mithilfe eines Kreuzschlitz-Schraubenziehers.

Schieben Sie die restlichen Kabelhalter über das mittlere Rohr und stecken Sie das obere Steckrohr (I) auf das mittlere Steckrohr. Fixieren Sie das obere Steckrohr mit der mitgelieferten Schraube mithilfe eines Kreuzschlitz-Schraubenziehers.

Setzen Sie nun den Wickeltisch-Wärmestrahler (J) auf den Standfuß und fixieren diesen mit der Plastikschraube (F).

Öffnen Sie die graue Feststellschraube des oberen Steckrohres und stellen Sie die gewünschte Höhe des Wickeltisch-Wärmestrahlers mit der Teleskopstange ein. Stellen Sie sicher, dass der Abstand zum Wickeltisch von 100 cm eingehalten wird. Fixieren Sie die Höhe durch Schließen der Feststellschraube.98 Inbetriebnahme

1. Stecken Sie den Netzstecker in die Steckdose (Abb. 1).

2. Ziehen Sie an der Zugschnur (Abb. 2) um den Wärmestrahler einzuschalten. Der Wärmestrahler ist dann auf

3. Die Abschaltautomatik wird direkt aktiviert. Das Gerät schaltet nach 10 Minuten automatisch ab oder kann

durch erneutes Ziehen an der Zugschnur vorzeitig ausgeschalten werden. Kipp-Abschalt-Funktion Das Gerät hat eine automatische Kipp-Abschalt-Funktion. Falls der Winkel größer 25° wird (z.B. beim Umfallen des Standfußes), schaltet das Gerät automatisch aus. Bei Aufrichten des Gerätes schaltet der Wärmestrahler automatisch wieder ein. Störungsbehebung

Problem Mögliche Ursachen Was ist zu tun? Keine Wärmestrahlung Der Netzstecker ist nicht richtig eingesteckt. Die automatische Abschaltfunktion (Timer) ist aktiviert. Die automatische Kipp-Ab- schalt-Funktion ist aktiviert, da der Winkel des Wärmestrahlers 25° überschreitet. Überprüfen Sie den Netzstecker. Schalten Sie das Gerät durch wieder- holtes Ziehen an der Zugschnur erst aus und dann wieder ein. Stellen Sie sicher, dass der Wärme- strahler waagerecht und der Stand- fuß aufrecht steht. Wärmestrahlung trotz ausge- schalteten Indikator Defekte LED Bitte wenden Sie sich an den Kundenservice

11. Sichern sie das Kabel in den Kabelhalterungen.

Stellen Sie den Wickeltisch-Wärmestrahler an den gewünschten Ort unter Berücksichtigung der Mindestabstände im Raum und außer Reichweite der Kinder auf. Stellen Sie sicher, dass der Standfuß kippsicher auf einem geraden Untergrund steht. Hinweis: Bei einer Installation von weniger als 5 Füßen (z.B. aus Platzgründen) muss die Standstabilität des Wickel- tisch-Wärmestrahlers vom Benutzer anderweitig gewährleistet werden. Stellen Sie den Wickeltisch-Wärmestrahler nie mit weniger als 5 Füßen frei im Raum auf! 100 cm35 cm20 cm Garantie Bitte Kaufbeleg, Gebrauchsanleitung und Artikelnummer aufbewahren. Gewährleistungsansprüche oder Ansprüche aus Garantieversprechen sind ausschließlich mit Händler abzuwickeln. Alle technischen Daten, Informationen sowie Eigenschaften des in diesem Werk beschriebenen Produktes wurden nach bestem Wissen zusammengestellt und entsprechend dem Stand bei Veröffentlichung. Die von reer bereit- gestellten Informationen sollten korrekt und zuverlässig sein. Die Firma reer übernimmt dennoch keinerlei Haftung für mögliche Fehler in diesem Dokument und behält sich das Recht vor, ohne vorherige Ankündigung, Änderungen am Produktdesign beziehungsweise an den Spezifikationen vorzunehmen. Vervielfältigung und Weitergabe von Informationen aus diesem urheberrechtlich geschützten Werk in irgendeiner Form oder auf irgendeine Weise, grafisch, elektronisch oder mechanisch, durch Fotokopieren, Aufzeichnen auf Band oder Speichern in einem Datenabfragesystem (auch auszugsweise) bedürfen einer vorherigen schriftlichen Genehmigung der Firma reer. Hinweise zum Umweltschutz Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Hausmüll entsorgt werden, sondern muss an einer Sammelstelle für das Recycling von elektrischen Geräten abgegeben werden. Das Symbol auf dem Produkt, in der Gebrauchsanleitung oder auf der Verpackung weist darauf hin. Die Werkstoffe sind gemäß Ihrer Kennzeichnung wieder verwendbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten, leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte fragen Sie bei Ihrer Gemeindeverwaltung nach der zuständigen Entsorgungsstelle.

• beschermingsklasse: 13736
