MANUALE UTENTE EasyHeat Flex 19050 Reer

• Tension nominale: 230 V

Remarque: Si vous manquez de place (et ne pouvez pas mettre les 5 branches au pied du support), la stabilité devra être garantie par d‘autres moyens à mettre en place par l‘utilisateur. Placé librement dans la pièce, le piètement doit obligatoirement reposer sur les 5 branches. Positionnez le radiateur à l‘endroit voulu, en respectant les distances minimales dans la pièce et en veillant à ce que l’appareil soit hors de portée des enfants. Assurez-vous que le piètement est posé sur une surface plane sans risque de basculement.2322 EasyHeat Flex - radiatore per fasciatoio Siamo lieti che abbia scelto questo prodotto e la ringraziamo per la sua fiducia. Per godersi appieno il suo nuovo radiatore scalda fasciatoio, la preghiamo di osservare scrupolosamente le seguenti avvertenze, di conservare con cura le presenti istruzioni per l‘utilizzo. Il radiatore produce immediatamente un piacevole calore nella zona del fasciatoio. Può essere utilizzato anche per riscaldare bagni, locali hobby, atrii, terrazze e balconi protetti. In pochi secondi il radiatore diffonde calore consumando poca energia. La invitiamo a dedicare qualche minuto alla lettura delle avvertenze. Al fine di evitare di provocare danni al radiatore, seguire scrupolosamente le istruzioni sotto riportate. In caso di errato utilizzo si possono provocare danni a persone. Avvertenze ! Questo prodotto non è adatto ad essere utilizzato come dispositivo di riscaldamento principale!

Impiegare l‘apparecchio esclusivamente per l‘uso qui descritto; un utilizzo improprio causa la perdita della garanzia. ! Verificare che i dati sulla targhetta corrispondano alla tensione di rete. ! Non utilizzare il prodotto se sono stati riscontrati dei difetti. ! Se impiegato come radiatore scalda fasciatoio, l‘apparecchio deve essere utilizzato sotto stretta sorveglianza da parte di un adulto. ! La durata massima di irradiazione non può superare i 15 minuti. ! La distanza tra il radiatore e il fasciatoio deve essere almeno di 100 cm. ! Tenere lontano il cavo di alimentazione da tutte le parti calde dell‘apparecchio. ! Evitare ulteriori irradiazioni di calore, come ad esempio la luce solare, che potrebbero far salire la temperatura corporea del suo neonato. ! I bambini con febbre non devono essere esposti all‘irradiazione. Si può correre il rischio di un surriscaldamento corporeo. ! Non toccare l‘apparecchio mentre è in funzione. ! Collegare direttamente alla presa della corrente. Non collegare all‘apparecchio alcun altro dispositivo, come ad es. un timer etc. Pericolo di incendio. ! Dopo lo spegnimento, l‘apparecchio è mantiene il calore per qualche minuto. Non coprire il radiatore scalda fasciatoio! Pericolo di incendio. ! Prima di procedere al primo utilizzo, rimuovere l‘intero materiale di imballaggio e i componenti non utilizzati. ! Tenere l‘apparecchio fuori dalla portata dei bambini. Assicurare il cavo di rete e fare attenzione che lo stesso non venga inavvertitamente tirato, provocando la caduta dell‘apparecchio. Dati tecnici

• tensione nominale: 230 V

• installazione: Cavo di rete

• classe di protezione: 1

• funzione integrata di spegnimento in caso di ribaltamento (angolo di inclinazione: 25°)

• lunghezza cavo: 185 cm (spina con messa a terra)

• irradiazione di calore e uniformità di temperatura testate secondo lo

• standard per i prodotti medici (IEC60601-2-21:2009,AMD1:2016) ! Le persone (bambini compresi) che per vie delle loro capacità fisiche, sensoriali o mentali, oppure della loro inesperienza o ignoranza, non siano nelle condizioni di poter utilizzare l‘apparecchio in modo sicuro, non devono utilizzare lo stesso senza supervisione o istruzione da parte di una persona responsabile. ! Non utilizzare l‘apparecchio in presenza di danni all‘apparecchio stesso o al cavo di rete. ! Le riparazioni possono essere eseguite esclusivamente da personale qualificato. Riparazioni non appropriate possono essere causa di notevoli rischi per l‘utente; lo stesso vale per l‘eventuale sostituzione del cavo di rete. Pulizia, manutenzione

• Prima di procedere alla pulizia, assicurarsi che l‘apparecchio sia spento e che si sia raffreddato (estrarre la spina dalla presa di corrente). Pulire la superficie esterna con un panno asciutto o leggermente umido. Per la pulizia del riflettore e degli elementi riscaldanti è necessario rivolgersi a un tecnico specializzato.

• Il presente prodotto non richiede una manutenzione particolare.

• Le riparazioni all‘apparecchio possono essere eseguite esclusivamente da un tecnico specializzato.2524

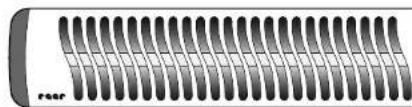

1. Radiatore a 1 tubolare

2. Spia luminosa di accensione

3. Cordino di accensione /

spegnimento dell‘apparecchio

1 x 1 x H I 1 x 1 x Contenuto della confezione

1 x 1 x 1 x 1 x 1 x 3 x 5 x Montaggio del radiatore scalda fasciatoio con piedistallo

Inserire i 5 piedini (B) nel sistema di inserimento piedini (A), come illustrato nella figura A1.

Posizionare la copertura dei piedini (C) al di sopra.

3. Inserire il tubo di collegamento

inferiore (D) nell‘apertura.

Fissare il tubo di collegamento inferiore dal di sotto con la vite in plastica (E).

5. Infilare il tubo di collegamento

inferiore in un portacavo (G) .

6. Inserire il tubo di collegamento

intermedio (H) con la fessura come raffigurata nella Fig. A6 sul tubo di collegamento inferiore e ruotare il tubo di collegamento intermedio fino a che i fori di entrambi i tubi non combacino l‘uno sull‘altro.

7. Fissare il tubo di collegamento intermedio con le viti (H) in dotazione,

utilizzando un cacciavite a croce.

8. Infilare il tubo intermedio nei restanti portacavi (G) e inserire il tubo di

collegamento superiore (I) sul tubo di collegamento intermedio. Fissare il tubo di collegamento superiore con le viti in dotazione, utilizzando un cacciavite a croce.

Rimuovere la piastra di montaggio dall‘apparecchio come illustrato nella Fig. A8.

10. Posizionare il radiatore scalda fasciatoio (J) sul piedistallo e fissarlo con

la vite in plastica (F).2726 Messa in funzione

1. Inserire la spina nella presa di corrente (Fig. 1).

2. Tirare la cordicella (fig. 2) per accendere il radiatore di calore. Il radiatore di calore è impostato su 500 W.

3. Lo spegnimento automatico viene attivato automaticamente. L’apparecchio si spegne automaticamente dopo

10 minuti, oppure può essere spento prima tirando nuovamente la cordicella. Spegnimento automatico in caso di ribaltamento L‘apparecchio si spegne automaticamente in caso di ribaltamento. Se l‘angolo è superiore a 25° (ad es. in caso di rovesciamento del piedistallo, o di montaggio a soffitto), viene interrotta l‘alimentazione di corrente all‘apparecchio. Una volta raddrizzato l‘apparecchio, il radiatore si riaccende automaticamente. Risoluzione dei guasti

problema possibili cause Che fare? Nessuna irradiazione di calore • La spina non è correttamente inserita.

È attivata la funzione di spegni- mento automatico (timer).

È attivata la funzione di spegni- mento con ribaltamento automa- tico, poiché l‘angolo del radiatore è maggiore di 25°.

• Impostare il timer su „Off“, oppure spegnere e poi riaccendere l‘ap- parecchio tirando ripetutamente il cordino.

Assicurarsi che il radiatore sia montato fisso alla parete e in posizione orizzontale, oppure che il piedistallo sia dritto. Radiazione di calore con indicatore spento LED guasto Rivolgersi all’assistenza clienti 100 cm35 cm20 cm Garanzia Conservare lo scontrino, le istruzioni per l‘uso e il codice dell‘articolo. Eventuali richieste di garanzia dovranno essere gestite esclusivamente con il rivenditore. Tutti i dati tecnici, le informazioni e le caratteristiche del prodotto descritto in questo testo sono stati elaborati nel miglior modo possibile e corrispondono allo stato attuale al momento della pubblicazione. Le informazioni fornite dalla reer dovrebbero essere corrette ed affidabili. Reer non si assume comunque alcuna responsabilità per eventuali errori contenuti in questo documento e si riserva il diritto di modificare senza preavviso il design del prodotto e le sue specifiche. Copie e trasmissioni di informazioni contenute in questo testo, salvaguardato da diritto d‘autore, in qualsiasi forma o in qualsiasi modalità, grafica, elettronica o meccanica, mediante fotocopie, riproduzioni audio o registrazione su un sistema di richiesta dati – anche parziale – necessitano della preventiva autorizzazione scritta da parte della reer. Indicazioni per tutela dell’ambiente Il presente prodotto, al termine della sua durata di vita, non può essere smaltito tra i rifiuti domestici normali, ma va consegnato ad un centro di raccolta per il riciclo degli apparecchi elettrici. Il simbolo riportato sul prodotto, sulle istruzioni per l‘uso o sull‘imballaggio ne danno indicazione. I materiali sono riutilizzabili secondo la loro etichettatura. Con il riciclo, il recupero dei materiali o altre forme di riutilizzo di apparecchi usati, si contribuisce in modo significativo alla tutela dell‘ambiente. Contattare l’amministrazione comunale per conoscere il punto di smaltimento competente.

Avvertenza: Se si sceglie di installare meno di 5 piedini (ad es. per motivi di spazio), la stabilità del radiatore scalda fasciatoio deve essere garantita con altri mezzi. In un ambiente libero, non montare mai il radiatore scalda fasciatoio con meno di 5 piedini.

Aprire la vite di regolazione grigia del tubo di collegamento superiore e impostare l‘altezza desiderata del radiatore scalda fasciatoio con l‘asta telescopica. Assicurarsi che venga rispettata la distanza minima di 100 cm dal fasciatoio. Fissare l‘altezza chiudendo la vite di regolazione.

12. Assicurare il cavo negli attacchi appositi.
