MANUALE UTENTE HX-WA30 Reer

IT Montaggio con piedistallo

IT Montaggio a parete

Siamo lieti che abbia scelto questo prodotto e la ringraziamo per la sua fiducia. Per godersi appieno il suo nuovo radiatore scalda fasciatoio, la preghiamo di osservare scrupolosamente le seguenti avvertenze, di conservare con cura le presenti istruzioni per l'utilizzo.

Il radiatore produce immediatamente un piacevole calore nella zona del fasciatoio. Può essere utilizzato anche per riscaldare bagni, locali hobby, atrii, terrazze e balconi protetti. In pochi secondi il radiatore diffonde calore consumando poca energia.

La invitiamo a dedicare qualche minuto alla lettura delle avvertenze. Al fine di evitare di provocare danni al radiatore, seguire scrupolosamente le istruzioni sotto riportate. In caso di errato utilizzo si possono provocare danni a persone.

Avvertenze:

! Impiegare l'apparecchio esclusivamente per l'uso qui descritto; un utilizzo improprio causa la perdita della garanzia.
! Verificare che i dati sulla targhetta corrispondano alla tensione di rete.
! Non utilizzare il prodotto se sono stati riscontrati dei difetti.
! Se impiegato come radiatore scalda fasciatoio, l'apparecchio deve essere utilizzato sotto stretta sorveglianza da parte di un adulto.
! La durata massima di irradiazione non può superare i 15 minuti.
! La distanza tra il radiatore e il fasciatoio deve essere almeno di 100 cm.
! Tenere lontano il cavo di alimentazione da tutte le parti calde dell'apparecchio.
! Evitare ulteriori irradiazioni di calore, come ad esempio la luce solare, che potrebbero far salire la temperatura corporea del suo neonato.
! I bambini con febbre non devono essere esposti all'irradiazione. Si può correre il rischio di un surriscaldamento corporeo.
! Non toccare l'apparecchio mentre è in funzione.
! Collegare direttamente alla presa della corrente. Non collegare all'apparecchio alcun altro dispositivo, come ad es. un timer etc. Pericolo di incendio.
! Dopo lo spegnimento, l'apparecchio è mantiene il calore per qualche minuto. Non coprire il radiatore scalda fasciatoio! Pericolo di incendio.
! Prima di procedere al primo utilizzo, rimuovere l'intero materiale di imballaggio e i componenti non utilizzati.
! Tenere l'apparecchio fuori dalla portata dei bambini. Assicurare il cavo di rete e fare attenzione che lo stesso non venga inavvertitamente tirato, provocando la caduta dell'apparecchio.
! Le persone (bambini compresi) che per vie delle loro capacità fisiche, sensoriali o mentali, oppure della loro inesperienza o ignoranza, non siano nelle condizioni di poter utilizzare l'apparecchio in modo sicuro, non devono utilizzare lo stesso senza supervisione o istruzione da parte di una persona responsabile.
! Non utilizzare l'apparecchio in presenza di danni all'apparecchio stesso o al cavo di rete.
! Le riparazioni possono essere eseguite esclusivamente da personale qualificato. Riparazioni non appropriate possono essere causa di notevoli rischi per l'utente; lo stesso vale per l'eventuale sostiluzione del cavo di rete.

Dati tecnici

• tensione nominale: 230 V
- polenza: 400 / 800 W
- installazione: Cavo di rete
- classe di protezione: 1

• funzione integrata di spegnimento in caso di ribaltamento (angolo di inclinazione: 25°)
• lunghezza cavo: 185 cm (spina con messa a terra)
• irradiazione di calore e uniformità di temperatura testate secondo lo standard per i prodotti medici (IEC601-2-21)

Contenuto della confezione

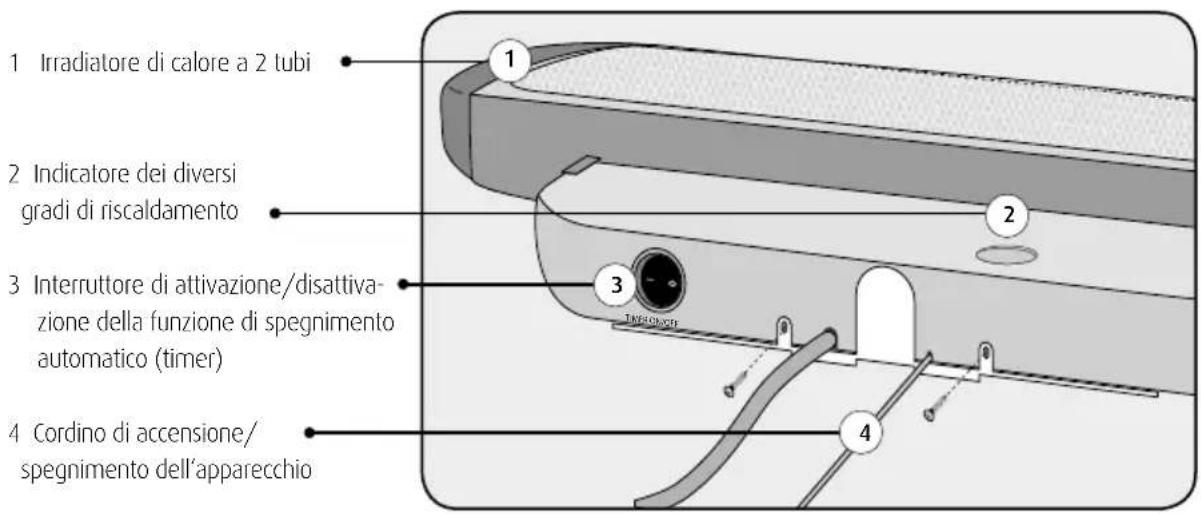

Descrizione componenti

1 Irradiatore di calore a 2 tubi 2 Indicatore dei diversi gradi di riscaldamento 3 Interruttore di attivazione/disattivazione della funzione di spegnimento automatico (timer) 4 Cordino di accensione/ spegnimento dell'apparecchio

Montaggio

Per la rappresentazione grafica del montaggio, aprire la parte interna della copertina delle istruzioni per l'uso.

Montaggio del radiatore scalda fasciatoio con piedistallo

1. Inserire i 5 piedini (B) nel sistema di inserimento piedini (A), come illustrato nella figura A1.
2. Posizionare la copertura dei piedini (C) al di sopra (Fig. A2).
3. Inserire il tubo di collegamento inferiore (D) nell'apertura (Fig. A3).
4. Fissare il tubo di collegamento inferiore dal di sotto con la vite in plastica (E) (Fig. A4).
5. Infilare il tubo di collegamento inferiore in un portacavo (G) (Fig. A5).
6. Inserire il tubo di collegamento intermedio (H) con la fessura come raffigurata nella Fig. A6 sul tubo di collegamento inferiore e ruotare il tubo di collegamento intermedio fino a che i fori di entrambi i tubi non combacino l'uno sull'altro.
7. Fissare il tubo di collegamento intermedio con le viti (H) in dotazione, utilizzando un cacciavite a croce.
8. Infilare il tubo intermedio nei restanti portacavi (G) e inserire il tubo di collegamento superiore (I) sul tubo di collegamento intermedio (Fig. A7). Fissare il tubo di collegamento superiore con le viti in dotazione, utilizzando un cacciavite a croce.
9. Rimuovere la piastra di montaggio dall'apparecchio come illustrato nella Fig. A8.
10. Posizionare il radiatore scalda fasciatoio (J) sul piedistallo e fissarlo con la vite in plastica (F) (Fig. A9)
11. Aprire la vite di regolazione grigia del tubo di collegamento superiore (Fig. A10) e impostare l'altezza desiderata del radiatore scalda fasciatoio con l'asta telescopica. Assicurarsi che venga rispettata la distanza minima di 100 cm dal fasciatoio. Fissare l'altezza chiudendo la vite di regolazione.
12. Assicurare il cavo negli attacchi appositi (Fig. A11).
13. Collocare il radiatore scalda fasciatoio nel punto desiderato, rispettando le distanze minime nell'ambiente e tenendolo fuori dalla portata dei bambini. Assicurarsi che il piedistallo sia collocato su un piano orizzontale e che non ci sia rischio di ribaltamento.

Avvertenza: Se si sceglie di installare meno di 5 piedini (ad es. per motivi di spazio), la stabilità del radiatore scalda fasciatoio deve essere garantita con altri mezzi. In un ambiente libero, non montare mai il radiatore scalda fasciatoio con meno di 5 piedini.

Montaggio a parete del radiatore scalda fasciatoio

1. Rimuovere la piastra di montaggio dall'apparecchio come illustrato nella Fig. B1.
2. Sorreggere l'attacco per parete contro la parete stessa, rispettando le distanze minime (Fig. B2) e segnare le posizioni dei fori delle viti con una matita. Per l'allineamento orizzontale, utilizzare una livella ad acqua.
3. Avvitare l'attacco alla parete (Fig. B3) con le viti e i tasselli in dotazione (J).
4. Collocare il radiatore scalda fasciatoio nelle apposite fessure dell'attacco per parete (Fig. B3).
5. Avvitare il radiatore scalda fasciatoio all'attacco per parele (Fig. B4) con le viti Fig. B1.

Avvertenze di sicurezza in caso di montaggio a parete:

• Il radiatore scalda fasciatoio va montato alla parete solo in posizione fissa e in orizzontale. Non è consentito il fissaggio al soffitto! È assolutamente necessario rispettare una distanza minima di 35 cm dal radiatore al soffitto. La distanza minima da mobili e materiali infiammabili deve essere di almeno 65 cm. Pericolo di incendio!
• Il radiatore scalda fasciatoio non può essere montato su legno, plastica o altri materiali infiammabili, né al di sotto di prese elettriche.
  • IMPORTANTE! Distanze minime: La distanza dal radiatore al fasciatoio non può essere inferiore a 100 cm.
• In caso di installazione in ambienti umidi quali bagno o doccia, è necessario osservare le prescrizioni delle aziende fornitrici di energia elettrica locali. Il radiatore va posizionato in modo che l'interruttore a strappo non possa essere azionato dalla vasca da bagno o dalla doccia.
  • L'apparecchio non può essere montato al di sopra della vasca da bagno!

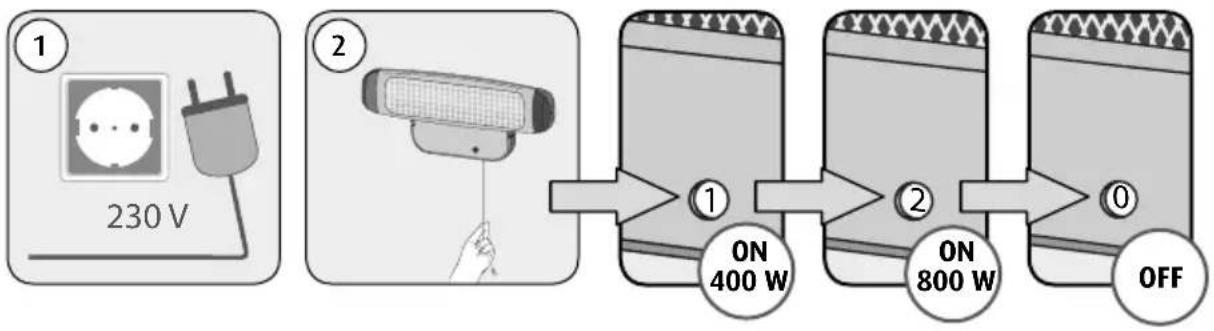

Messa in funzione

1. Inserire la spina nella presa di corrente (Fig. 1).
2. Tirare il cordino (Fig. 2) per accendere il radiatore. Il radiatore è regolabile su due gradi di riscaldamento, 400 W (grado „1“) e 800 W (grado „2“).
   3 Tirando una seconda volta il cordino si può modificare il grado di riscaldamento oppure spegnere nuovamente l'apparecchio (grado „0“).

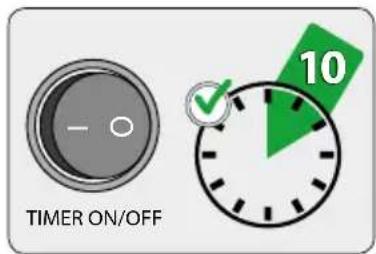

Dispositivo di spegnimento automatico

1. Per attivare il dispositivo di spegnimento automatico, impostare l'interrut- tore del timer sul retro dell'apparecchio su „ON“. L'apparecchio si speg- nerà automaticamente dopo 10 minuti.
2. Per accendere nuovamente il dispositivo di spegnimento automatico, ci sono 2 opzioni:

- impostare l'interrutlore di ribaltamento su „Off“, oppure

- tirare il cordino fin quando l'indicatore dei gradi di riscaldamento non sia sul valore „0“. Tirando nuovamente il cordino sul grado di riscaldamento „1“ o „2“, l'apparecchio si riaccende.

TIMER ON/OFF 10

Spegnimento automatico in caso di ribaltamento

L'apparecchio si spegne automaticamente in caso di ribaltamento. Se l'angolo è superiore a 25° (ad es. in caso di rovesciamento del piedistallo, o di montaggio a soffitto), viene interrotta l'alimentazione di corrente all'apparecchio. Una volta raddrizzato l'apparecchio, il radiatore si riaccende automaticamente.

Risoluzione dei guasti

problema possibili cause Che fare?
Nessuna irradiazione di calore, nonostante l'apparecchio sia sui gradi di riscaldamento „1" o „2".	· La spina non è correttamente inserita.· È attivata la funzione di spegnimento automatico (timer).· È attivata la funzione di spegnimento con ribaltamento automatico, poiché l'angolo del radiatore è maggiore di 25°.
	· Testare la spina.· Impostare il timer su „Off“, oppure spegne-re e poi riaccendere l'apparecchio tirando ripetutamente il cordino.· Assicurarsi che il radiatore sia montato fisso alla parete e in posizione orizzontale, oppure che il piedistallo sia dritto.

Pulizia, manutenzione

• Prima di procedere alla pulizia, assicurarsi che l'apparecchio sia spento e che si sia raffreddato (estarre la spina dalla presa di corrente). Pulire la superficie esterna con un panno asciutto o leggermente umido. Per la pulizia del riflettore e degli elementi riscaldanti è necessario rivolgersi a un tecnico specializzato.
• Il presente prodotto non richiede una manutenzione particolare.
• Le riparazioni all'apparecchio possono essere eseguite esclusivamente da un tecnico specializzato.

Garanzia

Conservare lo scontrino, le istruzioni per l'uso e il codice dell'articolo.

Eventuali richieste di garanzia dovranno essere gestite esclusivamente con il rivenditore.

Tutti i dati tecnici, le informazioni e le caratteristiche del prodotto descritto in questo testo sono stati elaborati nel miglior modo possibile e corrispondono allo stato attuale al momento della pubblicazione. Le informazioni fornite dalla reer dovrebbero essere corrette ed affidabili. Reer non si assume comunque alcuna responsabilità per eventuali errori contenuti in questo documento e si riserva il diritto di modificare senza preavviso il design del prodotto e le sue specifiche. Copie e trasmissioni di informazioni contenute in questo testo, salvaguardato da diritto d'autore, in qualsiasi forma o in qualsiasi modalità, grafica, elettronica o meccanica, mediante fotocopie, riproduzioni audio o registrazione su un sistema di richiesta dati – anche parziale – necessitano della preventiva autorizzazione scritta da parte della reer.

Indicazioni per tutela dell'ambiente:

Il presente prodotto, al termine della sua durata di vita, non può essere smaltito tra i rifiuti domestici normali, ma va consegnato ad un centro di raccolta per il riciclo degli apparecchi elettrici. Il simbolo riportato sul prodotto, sulle istruzioni per l'uso o sull'imballaggio ne danno indicazione. I materiali sono riutilizzabili secondo la loro etichettatura. Con il riciclo, il recupero dei materiali o altre forme di riutilizzo di apparecchi usati, si contribuisce in modo significativo alla tutela dell'ambiente. Contattare l'amministrazione comunale per conoscere il punto di smaltimento competente.
