GEBRUIKSAANWIJZING HX-WA30 Reer

NL Montage aan de wand

Wij zijn blij dat u dit product gekozen hebt en danken u voor uw vertrouwen. Om te kunnen genieten van uw nieuwe warmtelamp voor de luiertafel, vragen wij u om de volgende aanwijzingen zorgvuldig in acht te nemen en deze gebruiksaanwijzing goed te bewaren en aan de respectievelijke gebruiker door te geven.

De warmtelamp voor luiertafel genereert snel een aangename warmte in het bereik van de luiertafel. Hij kan echter ook gebruikt worden voor de snelle verwarming van badkamers, hobbykamers, gangen, overdekte terrassen en balkons. De straling zorgt ervoor dat binnen een paar seconden een energiezuinige warmte beschikbaar is.

Neem a.u.b. een paar minuten tijd om deze veiligheidsaanwijzingen te lezen. Volg de instructies in de handleiding om het risico op beschadiging van de warmtelamp te vermijden. In het ergste geval kan uw kind, u zelf of andere mensen in gevaar komen of verwond worden.

Algemene veiligheidsaanwijzingen:

! Gebruik het toestel slechts voor het hier beschreven gebruiksdoel. Het ondeskundig gebruik leidt tot het vervallen van de garantie.

! Controleer of de gegevens op het typeplaatje met uw netspanning overeenstemmen.

! Gebruik het toestel niet als het tekens van mogelijke defecten vertoont.

! Bij het gebruik van de warmtelamp voor luiertafel mag het apparaat nooit zonder toezicht gebruikt worden.

! De maximale bestralingsduur mag niet boven 15 bar liggen.

! De bestralingsafstand van 100 cm van de warmtestraler tot de tafel moet nageleefd worden.

! Houd de leidingen ver van alle hete toesteldelen, ook de leidingen van elektrische toestellen in de onmiddellijke omgeving.

! Vermijd elke extra warmtestraling, zoals bijv. zonlicht of bijkomende stralingsbronnen, omdat hierdoor de lichaamstemperatuur van uw baby kan stijgen.

! Kleine kinderen met verhoogde lichaamstemperatuur mogen niet bestraald worden. Risico van oververhitting van het lichaam.

! Raak het toestel niet als hij in werking is.

! Alleen directe aansluiting op het stopcontact. Gebruik geen op het toestel aangesloten voorschakelapparaten zoals een timer, afstandsschakelaar enz. omdat er brandgevaar bestaat.

! Na het uitschakelen is het toestel nog heel. De warmtelamp voor luiertafel niet afdekken! Er bestaat brandgevaar.

! Verwijder voorafgaand het eerste gebruik alle verpakkingsmaterialen en niet gebruikte onderdelen, zodat uw kind zich niet kan verwonden of iets inslikken.

! Gebruik het toestel niet binnen handbereik van kinderen. De voedingskabel beveiligen en ervoor zorgen dat er per ongeluk niet aan getrokken kan worden zodat het toestel op de grond valt.

! Personen (inclusief kinderen) die wegens hun lichamelijke, sensorische of geestelijke begaafdheden, hun onervarenheid of onwetendheid niet in staat zijn een toestel veilig te gebruiken, mogen deze toestellen niet gebruiken zonder toezicht of instructies van een verantwoordelijk persoon.

! Gebruik het toestel niet als deze beschadigd is of als de voedingskabel beschadiging vertoont.

! Reparaties mogen alleen door een gekwalificeerde technicus uitgevoerd worden. Onvakkundige reparaties kunnen tot aanzienlijke gevaren voor de gebruiker leiden - dit geldt ook voor het vervangen van de voedingskabel.

Technische gegevens

• nominale spanning: 230 V
• vermogen: 400 / 800 W
• montagewijze: Netkabels
- beschermingsklasse: 1

• geïntegreerde uitschakelfunctie bij kantelen (kantelhoek: 25 °)
• kabellengte: 185 cm (met randaardestekker)
• warmtestraling en temperatuurverdeling getest volgens de norm voor medische elektrische toestellen (IEC601-2-21)

Omvang van de levering

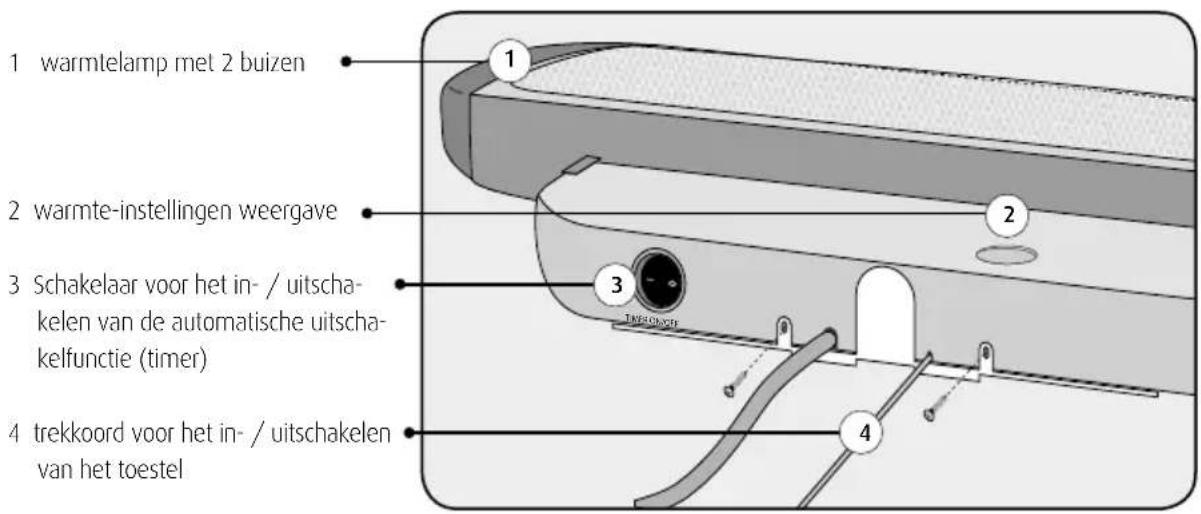

Onderdelenomschrijving

1 warmtelamp met 2 buizen 2 warmte-instellingen weergave 3 Schakelaar voor het in- / uitschakelen van de automatische uitschakelfunctie (timer) 4 trekkoord voor het in- / uitschakelen van het toestel

Montage

Klap a.u.b. voor de grafische weergave van de montage de binnenzijde van het voorblad van uw gebruiksaanwijzing open.

Montage van de warmtelamp voor luiertafel met staander

1. Schuif de 5 voeten (B) in het middelste deel (A) zoals afgebeeld in afb. A1.
2. Plaats de afdekking (C) over de voeten (afb. A2).
3. Steek de onderste steekbuis (D) in de opening (afb. A3).
4. Bevestig de onderste steekbuis aan de onderkant met de plastieken schroef (E) (afb. A4).
5. Schuif de kabelhouder (G) over de onderste steekbuis (afb. A5).
6. Steek de middelste steekbuis (H) met de sleuf, zoals op de afb. A6 afgebeeld, op de onderste steekbuis en draai de middelste steekbuis tot de openingen van de twee buizen boven elkaar zijn.
7. Bevestig de middelste steekbuis met de meegeleverde schroef (H) met behulp van een kruiskopschroevendraaier.
8. Schuif de resterende kabelhouder (G) over de middelste buis en steek de bovenste steekbuis (I) in de middelste steekbuis (afb. A7). Bevestig de bovenste steekbuis met de meegeleverde schroef met behulp van een kruiskopschroevendraaier.
9. Verwijder de montageplaat uit het toestel zoals in afb. A8 wordt getoond.
10. Plaats nu de warmtelamp (J) op de staander en bevestig deze met de plastieken schroef (F) (afb. A9).
11. Open de grijze vergrendelingschroef van de bovenste steekbuis (afb. A10) en stel de gewenste hoogte van de warmtelamp met de telescopische stang in. Verzeker u ervan dat de afstand van 100 cm tot de luiertafel nageleefd wordt. Vergrendel de hoogte door de vergrendelingschroef aan te draaien.
12. Steek de kabel veilig in de kabelklem (afb. A11).
13. Zet de warmtelamp voor luiertafel op de gewenste plaats met naleving van de minimale afstanden in de ruimte en buiten het bereik van kinderen. Verzeker u ervan dat de staander veilig staat, zodat hij niet kan kantelen, op een vlakke ondergrond.

Aanwijzing: Als u minder dan 5 voeten installeert (bijv. om redenen van onvoldoende plaats), moet de stabiliteit van de warmtelamp door de gebruiker op een andere wijze gegarandeerd worden. Stel de warmtelamp nooit met minder dan 5 voeten vrij in een ruimte op.

Montage van de warmtelamp voor luiertafel aan de wand

1. Verwijder de montageplaat uit het toestel zoals in afb. B1 wordt getoond.
2. Houd de wandconsole, met naleving van de minimale afstand (afb. B2), aan de wand en markeer met een potlood de schroefgaten. Gebruik voor de horizontale uitlijning een waterpas.
3. Schroef nu de wandconsole aan de wand (afb. B3) met de meegeleverde schroeven en pluggen (J).
4. Plaats de warmtelamp in de hiervoor voorziene sleuven op de wandconsole (afb. B3).
5. Schroef de warmtelamp met de in de afb. B1 verwijderde schroeven op de wandconsole (afb. B4).

Veiligheidsaanwijzingen bij de montage aan de wand:

• De warmtelamp voor luiertafel mag slechts stationair en horizontaal aan de wand gemonteerd worden. Een plafondmontage is niet toegestaan!
• De warmtelap voor luiertafel mag niet gemonteerd worden op hout, plastiek of andere brandbare materialen, of onder stopcontacten.
• BELANGRIJK! Minimale afstanden: De afstand van de warmtelamp tot de luiertafel mag niet minder zijn dan 100 cm. De afstand van 35 cm van de warmtelamp tot het plafond moet strikt nageleefd worden. De minimale afstand tot meubels en brandbare materialen is 65 cm. Anders bestaat er brandgevaar!
• Bij de montage in een bad- of doucheruimtes moeten de bepalingen van de plaatselijke elektriciteitsmaatschappijen nageleefd worden. De warmtelamp moet zo geplaatst worden dat de trekschakelaar niet bediend kan worden vanuit het bad of de douche.
• Het toestel mag niet boven het bad gemonteerd worden!

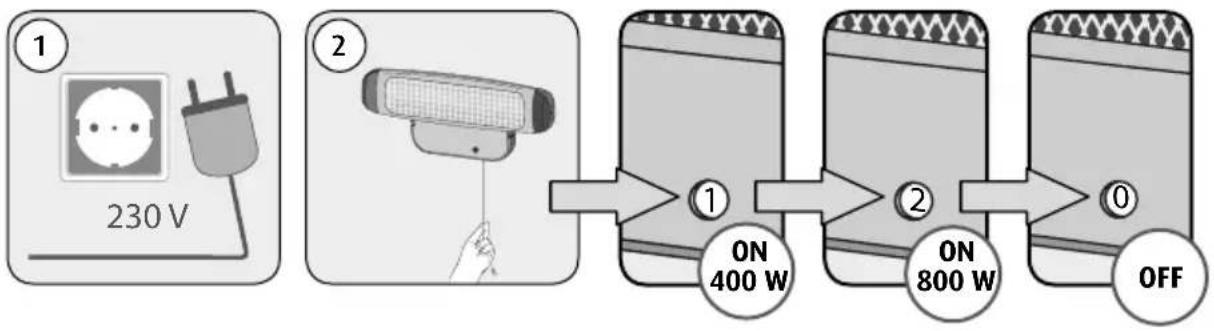

Inbedrijfstelling

1. Steek de stekker in het stopcontact (afb. 1).
2. Trek aan de trekkoord (afb. 2) om de warmtelamp in te schakelen. De warmtelamp kan in twee warmteposities ingesteld worden: 400 W (stand „1“) en 800 W (stand „2“).
   3 Door opnieuw aan de trekkoord te trekken kan de warmtestand gewijzigd of het toestel opnieuw uitgeschakeld (stand „0“) worden.

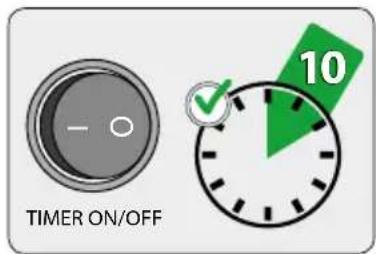

Automatische uitschakeling

1. Om de automatische uitschakeling te activeren schakel de timerschakelaar aan de onderzijde van het toestel naar „ON“. Het toestel schakelt zich na 10 minuten automatisch uit.
2. Om het toestel na de automatische uitschakeling opnieuw in te schakelen, hebt u 2 mogelijkheden:

- Schakel de luimelschakelaar naar „Off" of

- trek aan de trekkoord tot de weergave voor warmtestand op „0“ staat. Bij opnieuw trekken aan de trekkoord voor de warmtestand „1“ of „2“ wordt het toestel weer ingeschakeld.

TIMER ON/OFF 10

Automatische uitschakelfunctie bij het kantelen van het toestel

Het toestel heeft een automatische uitschakelfunctie bij het kantelen van het toestel. Indien de hoek groter is dan 25° (bijv. bij het omvallen van de staander of bij plafondmontage), wordt de stroomtoevoer in het toestel onderbroken. Bij het oprichten van het toestel schakelt de warmtelamp zich automatisch opnieuw in.

Probleemoplossing

probleem mogelijke oorzaken Wat te doen?
Geen warmtestra-ling ondanks warmtestand „1“ of „2“.	De stekker is niet goed ingestoken.De automatische uitschakelfunctie (timer) wordt geactiveerd.De automatische uitschakelfunctie bij het kantelen van het toestel wordt geactiveerd omdat de hoek van de warmtelamp 25° werd overschreden.	Controleer de stekker.Draai de „timer” naar „Off“ of schakel het toestel door herhaaldelijk trekken aan de trekkoord in en dan opnieuw uit.Verzeker u ervan dat de warmtelamp waterpas en stevig op zijn plaats aan de wand gemonteerd is, resp. de staander rechtop staat.

Reiniging, onderhoud

• Voordat u begint met de reiniging van het toestel, controleer of het toestel uitgeschakeld en afgekoeld is (stekker uitrekken). De oppervlakte met een droge of licht vochtige doek reinigen. De reflector en verwarmingselementen slechts door een vakman laten reinigen.
• Dit product vereist geen speciaal onderhoud.
• Reparaties van het toestel mogen slechts door een vakman uitgevoerd worden.

Waarborg

Gelieve het aankoopbewijs, de gebruiksaanwijzing en het artikelnummer te bewaren.

Garantieclaims of aanspraken voortvloeiende uit garantie moeten uitsluitend met handelaars geregeld worden.

Alle technische gegevens, informatie en eigenschappen van het in dit drukwerk beschreven product worden naar ons beste weten en overeenkomstig de stand bij publicatie opgesteld. De door reer samengestelde informatie is correct en betrouwbaar. Echter de firma reer neemt geen enkele vorm van verantwoordelijkheid voor mogelijke fouten die in dit document staan en behoudt zich het recht om zonder voorafgaande aankondiging, wijzigingen uit te voeren aan het product, resp. aan de specificaties van het product. Reproductie en verspreiding van informatie uit dit door auteursrechtelijk beschermd document in welke vorm en op welke manier dan ook, grafisch, elektronisch of mechanisch, door fotokopieren, opnemen op band of opslaan in databank- ook gedeeltelijk - vereisen een op voorhand gegeven schriftelijk akkoord van de firma reer.

Aanwijzingen voor de milieubescherming:

Dit product mag op het einde van zijn levensduur niet met het gewone huisafval verwijderd worden, maar moet bij een inzamelpunt voor de recyclering van elektrische toestellen ingeleverd worden. Een symbool op het product, in de gebruiksaanwijzing of op de verpakking verwijst hiernaar. De materialen zijn volgens hun aanduiding herbruikbaar. Met het hergebruik, de recyclering van materialen of andere vormen van hergebruik van oude toestellen levert u een belangrijke bijdrage tot de bescherming van ons milieu. Neem a.u.b. contact met uw gemeentebestuur om de betreffende verzamelplaats voor afval te vinden.
