MyGate 46760 - Παιδικό προστατευτικό κάγκελο Reer - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Επεκτεινόμενο παιδικό κιγκλίδωμα ασφαλείας
Μάρκα	Reer
Μοντέλο	MyGate 46760
Κατηγορία	Παιδική ασφάλεια
Συμμόρφωση με πρότυπα	EN 1930:2011
Κύρια υλικά	Μέταλλο, πλαστικό
Ύψος κιγκλιδώματος	Περίπου 70 cm
Μέγιστο πλάτος	Μεταβλητό ανάλογα με τον αριθμό των επεκτάσεων (έως αρκετά μέτρα)
Κατά προσέγγιση βάρος	2,5 kg (μόνο για το στοιχείο πόρτας)
Τροφοδοσία	Καμία (μηχανική)
Κύριες λειτουργίες	Επεκτεινόμενο κιγκλίδωμα με κλειδωτή πόρτα, ρυθμιζόμενες γωνίες (9 θέσεις), επιτοίχια τοποθέτηση
Άνοιγμα πόρτας	Διπλό αυτόματο κλείδωμα, άνοιγμα με πίεση
Περιλαμβανόμενα αξεσουάρ	Στοιχείο πόρτας 46701, επιτοίχιοι μεντεσέδες, καπάκια, ράβδοι σύνδεσης, βίδες, κλειδί Allen
Διαθέσιμες επεκτάσεις	Μοντέλα 46720 (20 cm) και 46760 (60 cm)
Συναρμολόγηση	Επιτοίχια στερέωση, κατάλληλο για ορθές και λοξές γωνίες
Συντήρηση και καθαρισμός	Καθαρίστε με ένα μαλακό πανί και σαπουνόνερο, χωρίς λειαντικά προϊόντα
Ασφάλεια	Δεν αντικαθιστά την επίβλεψη ενηλίκου, διατηρήστε απόσταση 80 cm από πηγές θερμότητας, 40 cm από σκάλες
Ανταλλακτικά και επισκευασιμότητα	Μεντεσέδες, καπάκια, ράβδοι και βίδες διαθέσιμα ξεχωριστά
Απαραίτητα εργαλεία για τη συναρμολόγηση	Κατσαβίδι, κλειδί Allen που παρέχεται, τρυπάνι για ούπα (ανάλογα με τον τοίχο)
Εγγύηση	Απευθυνθείτε στον μεταπωλητή, διατηρήστε την απόδειξη αγοράς

Συχνές ερωτήσεις - MyGate 46760 Reer

Πώς να εγκαταστήσω το κιγκλίδωμα MyGate 46760 σε γωνία;

Οι αρθρώσεις επιτρέπουν 9 θέσεις γωνίας. Σηκώστε το στοιχείο, ρυθμίστε την επιθυμητή γωνία και στη συνέχεια ασφαλίστε την πάνω άρθρωση στο κάτω μέρος. Σφίξτε τη ράβδο σύνδεσης με το κλειδί Allen.

Ποια είναι τα απαραίτητα εργαλεία για τη συναρμολόγηση;

Θα χρειαστείτε ένα κατσαβίδι, το παρεχόμενο κλειδί Allen, και ενδεχομένως ένα τρυπάνι για τα επιτοίχια ούπα εάν το απαιτεί ο τοίχος σας.

Είναι το κιγκλίδωμα συμβατό με άλλες επεκτάσεις Reer;

Ναι, το κιγκλίδωμα MyGate 46760 είναι μια επέκταση 60 cm που χρησιμοποιείται αποκλειστικά με το στοιχείο πόρτας MyGate (αρτ. 46701). Οι επεκτάσεις 20 cm (46720) είναι επίσης συμβατές.

Πώς ρυθμίζεται το πλάτος του κιγκλιδώματος;

Το πλάτος τροποποιείται προσθέτοντας ή αφαιρώντας επεκτάσεις. Κάθε στοιχείο συνδέεται μέσω αρθρώσεων και στερεώνεται με μια ράβδο σύνδεσης. Σφίξτε όλες τις ράβδους μετά τη συναρμολόγηση.

Η πόρτα κλειδώνει αυτόματα;

Ναι, αφού αναποδογυρίσετε την πόρτα στην κλειστή θέση, κλειδώνει αυτόματα. Βεβαιωθείτε ότι έχει εφαρμόσει καλά ασκώντας ελαφριά πίεση προς τα κάτω.

Ποια απόσταση ασφαλείας πρέπει να τηρείται από σκάλες;

Τηρήστε ελάχιστη απόσταση 40 cm μεταξύ του κιγκλιδώματος και του πρώτου σκαλοπατιού για να αποφύγετε την αναρρίχηση του παιδιού.

Πώς να καθαρίσω το κιγκλίδωμα χωρίς να το καταστρέψω;

Χρησιμοποιήστε ένα μαλακό πανί βρεγμένο με σαπουνόνερο. Μη χρησιμοποιείτε λειαντικά ή επιθετικά καθαριστικά που θα μπορούσαν να γρατσουνίσουν ή να φθείρουν το πλαστικό.

Μπορώ να τοποθετήσω το κιγκλίδωμα χωρίς τρύπημα αν ο τοίχος είναι ξύλινος;

Σε ξύλινη επιφάνεια, οι παρεχόμενες βίδες ξύλου μπορούν να βιδωθούν απευθείας χωρίς ούπα. Βεβαιωθείτε ότι το στήριγμα είναι αρκετά ισχυρό για να εξασφαλίσει σταθερότητα.

Τι κάνω αν η πόρτα δεν κλείνει σωστά;

Ελέγξτε ότι όλες οι ράβδοι σύνδεσης είναι καλά σφιγμένες και ότι οι αρθρώσεις έχουν ασφαλίσει σωστά. Εάν χρειάζεται, ρυθμίστε τη γωνία του κιγκλιδώματος ακολουθώντας τις οδηγίες ρύθμισης.

Πού μπορώ να αγοράσω ανταλλακτικά;

Τα ανταλλακτικά όπως μεντεσέδες, καπάκια και ράβδοι είναι διαθέσιμα από εμπόρους Reer ή στην επίσημη ιστοσελίδα τους. Συμβουλευτείτε το εγχειρίδιο για τις ακριβείς αναφορές.

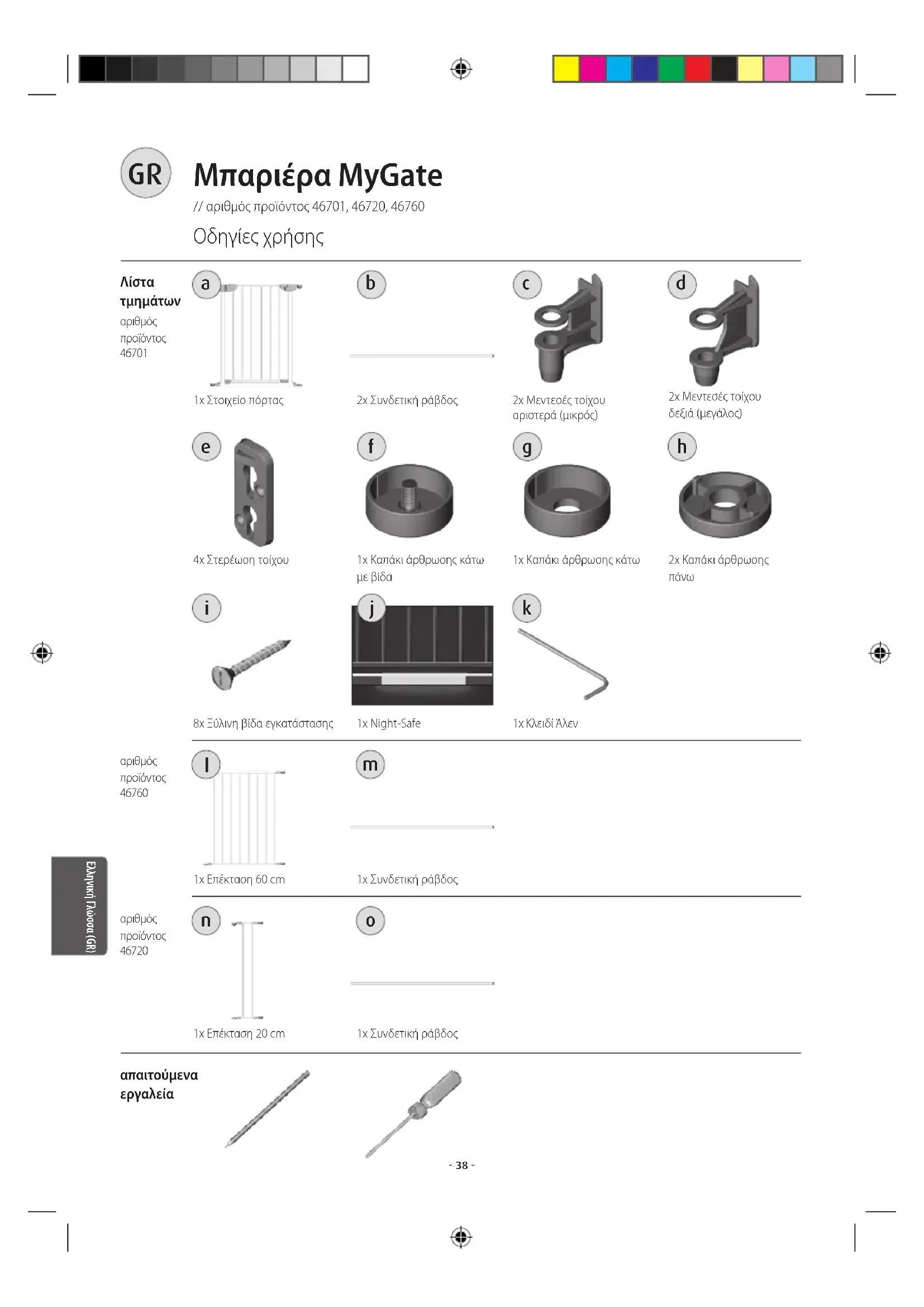

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MyGate 46760 Reer

// αριθμός προϊόντος 46701, 46720, 46760

Οδηγίες χρήσης

Λίστα τμημάτων

αριθμός προϊόντος 46701

2x Συνδετική ράβδος

2x Μεντεοές τοίχου αριστερά (μικρός)

2x Μεντεσές τοίχου δεξιά (μεγάλος)

4x Στερέωση τοίχου

1x Καπάκι άρθρωσης κάτω με βίδα

1x Καπάκι άρθρωσης κάτω

2x Καπάκι άρθρωσης πάνω

8x Ξύλινη βίδα εγκατάστασης

αριθμός προϊόντος 46760

1x Епέκταση 60 cm

1x Συνδετική ράβδος

αριθμός προϊόντος 46720

1x Επέκταση 20 cm

1x Συνδετική ράβδος

απαιτούμενα εργαλεία

(ανάλογα με την ρύθμιοη γωνίας)

Πληροφορίες προϊόντος αριθμός προϊόντος 46701 Στοιχείο πόρτας

Πληροφορίες προϊόντος αριθμός προϊόντος 46720 Επέκταση 20 cm

Πληροφορίες προϊόντος αριθμός προϊόντος 46760 Επέκταση 60 cm

Σε κατασκευή σύμφωνη με τις προδιαγραφές σύμφωνα με τις οδηγίες χρήσης ανταποκρίνεται η μπαριέρα στο EN 1930:2011

ΠΡΟΣΟΧΗ: Μια εσφαλμένη εγκατάσταση μπορεί να είναι επικίνδυνη!

ΠΡΟΣΟΧΗ: Ποτέ μην το χρησιμοποιείτε χωρίς στερέωση τοίχου!

ΠΡΟΣΟΧΗ:

πλέγμα να μην χρησιμοποιείται πλέον

σωστά τοποθετημένο και στερεωμένο

τις απαριθμούμενες οδηγίες στις οδηγίες χρήσης

Η μπαριέρα δεν είναι παιχνίδι. Δεν υποκαθιστά το κανονικό καθήκον επίβλεψης από ενήλικο!

Καθαρισμός: Μην χρηοιμποιείτε για τον καθαρισμό ισχυρά καθαριστικά μέοα ή αποξεστικά βοηθητικά μέοα. Καθαριζετε την μπαριέρα τακτικά με ένα υγρό πανί και λίγη σαπουνάδα.

Δυνατότητες εγκατάστασης

διαμορφώστε την μεμονωμένη σας μπαριέρα

Ενημερωθείτε για το πλάτος, στο οποίο πρέπει να εγκατασταθεί το πλέγμα.

ΠΡΟΣΟΧΗ! Προσέχετε για επαρκή απόσταση από τις πηγές κινδύνου! Προσέχετε σε αυτό, ότι το παιδί σας μπορεί να πιάσει μέσα από τις μπάρες πλέγματος!

ΠΡΟΣΟΧΗ! Παρακαλούμε κρατήστε μια απόσταση τουλ. 80 cm από πηγές θερμότητας!

Βήμα 1

Σύνδεση

στοιχείων

Συνδέστε μεταξύ τους το στοιχείο πόρτας (α) + επέκταση (Ι) ή (n), Εικ. 1 ως Εικ. 4.

ελαφρά δεξιόστροφα, Εικ. 5, 6 και 7.

Ρύθμιση γωνίας

μεταξύ τους και να μην μπορούν πλέον να κινηθούν, Εικ. 10.

Προσοχή!

παρακάτω στοιχεία

μετά την πλήρη συναρμολόγηση της μπαριέρας!

Για εισαγωγή περαιτέρω πλεγμάτων επαναλάβετε το βήμα 1.

Βήμα 2

Στερέωση τοίχου

αριστερή πλευρά /

για να εξασφαλιστεί μια ασφαλής απόσταση της μπαριέρας.

άνω βάση τοίχου

Εισάγετε το καπάκι άρθρωσης (g) από κάτω στην αριστερή άνω άρθρωση, Εικ. 11.

Εισάγετε το καπάκι άρθρωσης κάτω με βίδα (f) από κάτω στην κάτω άρθρωση, Εικ. 13.

ΠΡΟΣΟΧΗ: Σε ουναρμολόγηση σε ευθεία γραμμή χωρίς γραμμή πρέπει επίσης οι κάτω βάσεις τοίχου να εγκατασταθούν, για να εξασφαλίζεται σταθερότητα!

κάτω βάση τοίχου

υπόστρωμα στερέωσης χρηαιμοποιήστε κατάλληλες βίδες, 4 mm, και παρεμβύσματα)

Σύστημα klik τοίχου

коúμπωμα

είναι σωστά κλειδωμένος στην στερέωση τοίχου, Εικ. 25.

ξεκλείδωμα

πλέγμα, Εικ. 26.

δεξιά πλευρά /

πλευρά μεντεοέ

Επαναλάβετε το βήμα 2 στην δεξιά πλευρά.

Καπάκι άρθρωσης άνω (h), μεντεσές τοίχου (d)

Βήμα 3

Ολοκλήρωση

εγκατάστασης

Με την βοήθεια του εσωκλειόμενου κλειδιού Άλεν (k) σφίξτε όλες τις εισαγμένες ράβδους σύνδεσης (b) δεξιότραφα, Εικ. 27.

Άνοιγμα πόρτας

Eik. 28

Κλείσιμο πόρτας

Υπόδειξη

Παρακαλούμε αποθηκεύστε την απόδειξη αγοράς, τις οδηγίες χρήσης και τον αριθμό προϊόντος. Αξιώσεις εγγύησης ή απαιτήσεις από υποσχέσεις εγγύησης συναλλάσσονται αποκλειστικά με τον έμπορο.

PL

Μπαριέρα MyGate

// art.nr. 46701, 46720, 46760

Instrukcja obsługi

Lista części

art.nr. 46701

Οι επεκτάσεις μπορούν να χρησιμοποιηθούν μόνο μαζί με το στοιχείο πόρτας μπαριέρας MyGate, χρησιμοποιείται ο αριθμός προϊόντος 46701!
