Produkttyp	Ausziehbare Kindersicherheitsbarriere
Marke	Reer
Modell	MyGate 46760
Kategorie	Kindersicherheit
Normkonformität	EN 1930:2011
Hauptmaterialien	Metall, Kunststoff
Barrierehöhe	Ca. 70 cm
Maximale Breite	Variiert je nach Anzahl der Verlängerungen (bis zu mehreren Metern)
Gewicht (ca.)	2,5 kg (nur für das Türelement)
Stromversorgung	Keine (mechanisch)
Hauptfunktionen	Ausziehbare Barriere mit abschließbarer Tür, verstellbare Winkel (9 Positionen), Wandmontage
Türöffnung	Doppelte automatische Verriegelung, Drucköffnung
Enthaltenes Zubehör	Türelement 46701, Wandscharniere, Kappen, Verbindungsstangen, Schrauben, Inbusschlüssel
Verfügbare Verlängerungen	Modelle 46720 (20 cm) und 46760 (60 cm)
Montage	Wandbefestigung, geeignet für rechte und schräge Winkel
Pflege und Reinigung	Mit einem weichen Tuch und Seifenwasser reinigen, keine Scheuermittel
Sicherheit	Ersetzt nicht die Aufsicht durch Erwachsene, Abstand von 80 cm zu Wärmequellen, 40 cm zu Treppen einhalten
Ersatzteile und Reparierbarkeit	Scharniere, Kappen, Stangen und Schrauben separat erhältlich
Benötigte Werkzeuge für die Montage	Schraubendreher, mitgelieferter Inbusschlüssel, Bohrer für Dübel (je nach Wand)
Garantie	An den Händler wenden, Kaufbeleg aufbewahren

Häufig gestellte Fragen - MyGate 46760 Reer

Wie installiere ich die Barriere MyGate 46760 im Winkel?

Die Kugelgelenke ermöglichen 9 Winkelpositionen. Heben Sie das Element an, stellen Sie den gewünschten Winkel ein und rasten Sie das obere Gelenk in das untere ein. Ziehen Sie die Verbindungsstange mit dem Inbusschlüssel fest.

Welche Werkzeuge werden für die Montage benötigt?

Sie benötigen einen Schraubendreher, den mitgelieferten Inbusschlüssel und ggf. einen Bohrer für Wanddübel, falls Ihre Wand dies erfordert.

Ist die Barriere mit anderen Reer-Verlängerungen kompatibel?

Ja, die Barriere MyGate 46760 ist eine 60 cm Verlängerung, die ausschließlich mit dem MyGate-Türelement (Art. 46701) verwendet wird. Die 20 cm Verlängerungen (46720) sind ebenfalls kompatibel.

Wie stelle ich die Breite der Barriere ein?

Die Breite wird durch Hinzufügen oder Entfernen von Verlängerungen geändert. Jedes Element wird über Kugelgelenke verbunden und mit einer Verbindungsstange befestigt. Ziehen Sie nach dem Zusammenbau alle Stangen fest.

Schließt die Tür automatisch?

Ja, nachdem die Tür in die geschlossene Position gekippt wurde, verriegelt sie automatisch. Stellen Sie sicher, dass sie durch leichten Druck nach unten richtig eingerastet ist.

Welcher Sicherheitsabstand ist zu Treppen einzuhalten?

Halten Sie einen Mindestabstand von 40 cm zwischen der Barriere und der ersten Stufe ein, um zu verhindern, dass das Kind sie zum Klettern nutzt.

Wie reinige ich die Barriere, ohne sie zu beschädigen?

Verwenden Sie ein weiches, mit Seifenwasser angefeuchtetes Tuch. Verwenden Sie keine Scheuermittel oder aggressiven Reiniger, die den Kunststoff zerkratzen oder beschädigen könnten.

Kann ich die Barriere ohne Bohren montieren, wenn meine Wand aus Holz ist?

Auf einer Holzoberfläche können die mitgelieferten Holzschrauben direkt ohne Dübel eingeschraubt werden. Stellen Sie sicher, dass der Untergrund ausreichend fest ist, um die Stabilität zu gewährleisten.

Was tun, wenn die Tür nicht richtig schließt?

Überprüfen Sie, ob alle Verbindungsstangen fest angezogen sind und die Kugelgelenke richtig eingerastet sind. Falls nötig, passen Sie den Winkel der Barriere gemäß den Einstellanweisungen an.

Wo kann ich Ersatzteile kaufen?

Ersatzteile wie Scharniere, Kappen und Stangen sind bei Reer-Händlern oder auf deren offizieller Website erhältlich. Konsultieren Sie die Anleitung für die genauen Referenzen.

BEDIENUNGSANLEITUNG MyGate 46760 Reer

Art.Nr. 46701 Art.Nr. 46760 Art.Nr. 46720

Deutsch (OE)	Inhaltsverzeichnis	Seite		Seite
		Teileliste	03	Montagemöglichkeiten 05
		Produktinformationen	04	Aufbauanleitung 06
		Sicherheitshinweise	04
English (EN)	Table of contents	page		page
		Part list	08	Assembly options 10
		Product information	09	Installation instructions 11
		Safetynotes	09
Français (FR)	Table des matières	page		page
		Liste des pièces	13	Possibilités de montage 15
		Informations sur le produit	14	Notice de montage 16
		Consignes de sécurité	14
Italiano (IT)	Sommario	pagina		pagina
		Lista delle parti	18	Possibilità di montaggio 20
		Informazione sul prodotto	19	Instruzioni di montaggio 21
		Precauzioni per l'uso	19
Espanol (ES)	Índice	página		página
		Lista de las piezas	23	Opciones de montaje 25
		Información del producto	24	Instrucciones de montaje 26
		Advertencias de seguridad	24
Nederlands (NL)	Inhoudsopgave	pagina		pagina
		Lijst met onderdelen	28	Montagemogelijkheden 30
		Productinformatie	29	Montage-instructies 31
		Veiligheidsinstructies	29
Dansk (DA)	Inholdsfortegnelse	side		side
		Deleliste	33	Montagemuligheder 35
		Produktinformationer	34	Opbygningsanvisning 36
		Sikkerhedshenvisninger	34
Elnnyuni Dlózona (GR)	Періехóμενο	Σελίδα		Σελίδα
		Λιστατμημάτων	38	Δυνατότητες εγκατάστασης 40
		Πληροφορίες προϊόντος	39	Οδηγίες κατασκευής 41
		Οδηγίες αοφάλειας	39
Poliszczyna (PL)	Spis treści	strona		strona
		Lista części	43	Możliwości montażu 45
		Informacje o produkcie	44	Instrukcja montażu 46
		Wskazówki bezpieczeństwa	44
Četina (CZ)	Obsah	stránka		stránka
		Seznam dílů	48	Možnostimontáže 50
		Informace k výrobku	49	Návod k montáži 51
		Bezpečnostní upozornění	49

DE

Absperrgitter MyGate

// Art.Nr. 46701, 46720, 46760

Gebrauchsanleitung

Deutsch (OE)

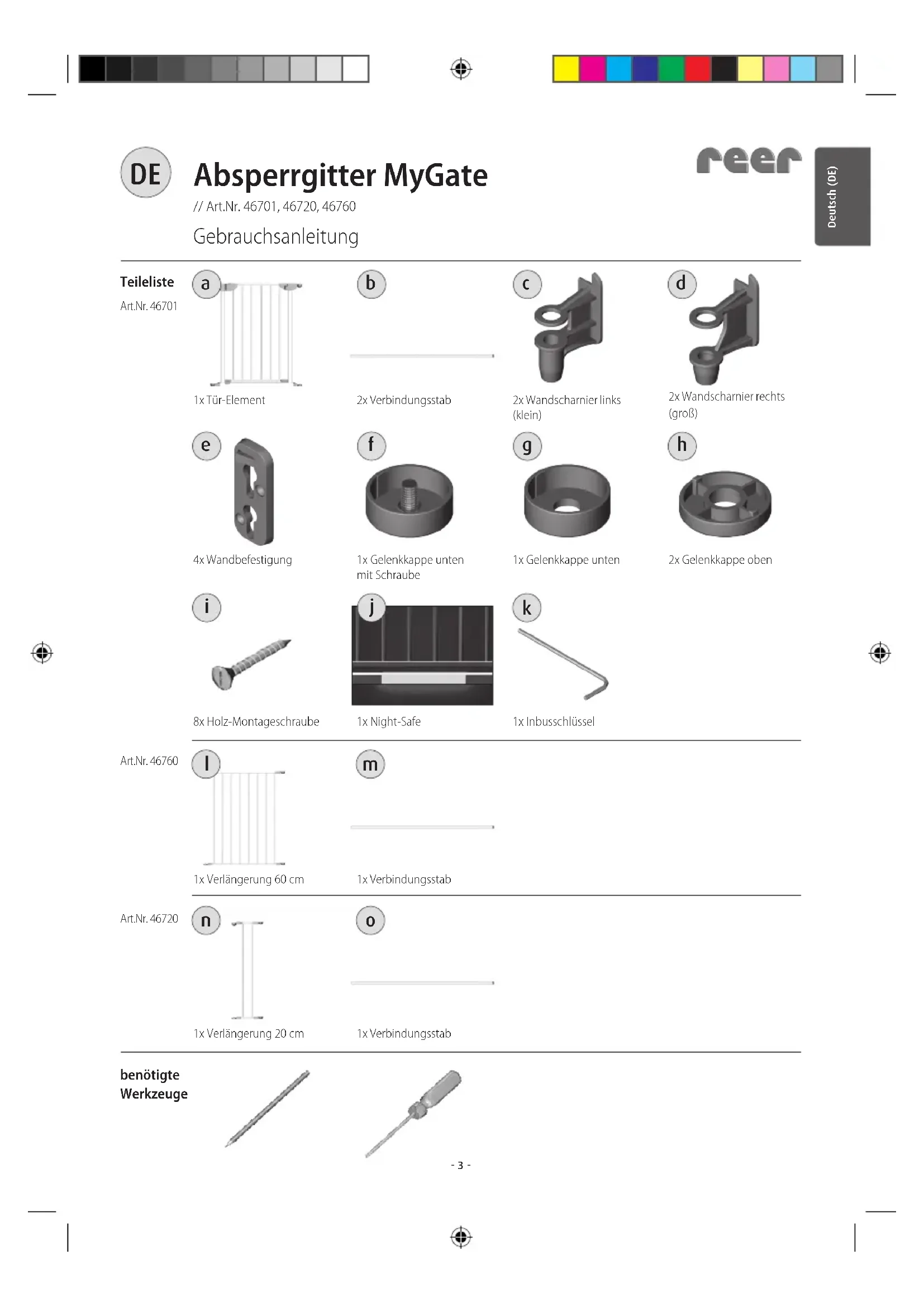

Teileliste
Art.Nr. 46701

2x Verbindungsstab

2x Wandscharnier links (klein)

2x Wandscharnier rechts (groß)

4x Wandbefestigung

1x Gelenkkappe unten mit Schraube

1x Gelenkkappe unten

2x Gelenkkappe oben

8x Holz-Montageschraube

Art.Nr. 46760

1x Verlängerung 60 cm

1x Verbindungsstab
Art.Nr. 46720

1x Verlängerung 20 cm

1x Verbindungsstab
benötigte Werkzeuge

Produktinformation Art.Nr. 46701 Tür-Element

Getestet gemäß neuer Norm EN 1930:2011

(jenach Winkeleinstellung)

Produktinformation Art.Nr. 46720 Verlängerung 20 cm

Produktinformation Art.Nr. 46760 Verlängerung 60 cm

Bei ordnungsgemäßem Einbau laut Gebrauchsanleitung entspricht das Absperrgitter EN 1930:2011

WARNUNG: Eine fehlerhafte Montage kann gefährlich sein!

WARNUNG: Das Absperrgitter darf bei Beschädigung oder Verlust einzelner Teile nicht verwendet werden!

WARNUNG: Das Absperrgitter darf nicht an Fenstern angebracht werden!

WARNUNG: Nie ohne Wandbefestigung verwenden!

ACHTUNG:

lung), sollte das Gitter nicht mehr verwendet werden

und befestigt ist

der Gebrauchsanleitung aufgeführten Anweisungen nachbessern

Das Schutzgitter ist kein Spielzeug. Es ersetzt nicht die ordnungsgemäße Aufsichtspflicht durch Erwachsene!

Reinigung: Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder kratzende Hilfsmittel. Reinigen Sie das Schutzgitter regelmäßig mit einem feuchten Lappen und ein wenig Seifenlauge.

Montagemöglichkeiten

Konfigurieren Sie Ihr individuelles Absperrgitter

1x 1x 1x 1x 1x 1x 1x 2x 1x

1x 1x 1x 4x 2x 6x 5x

2x 2x 10x

Montage

Vorbereitung

Ermitteln Sie die Breite, in die das Gitter eingebaut werden soll.

ACHTUNG! Bei Treppenauf- oder abgängen muss das Gitter mit einem Abstand von mindestens 40 cm zur ersten Stufe montiert werden. Ist der Abstand zur ersten Stufe zu klein, kann

die Gitterstäbe hindurch greifen kann!

ACHTUNG! Bitte zu Hitzequellen einen Abstand von mind. 80 cm einhalten!

Schritt 1

Elemente verbinden

Tür-Element (a) + Verlängerung (l) oder (n) ineinandersetzen, Abb. 1 bis Abb. 4.

Verbindungsstab (b), Metallkappe oben, durch die verbundenen Gelenke einführen, in Uhrzeigerrichtung leicht einschrauben, Abb. 5, 6 und 7.

Winkel einstellen

Die Gelenkverbindungen der Einzelelemente erlauben 9 Winkelpositionen.

Gitterteil mit oben liegendem Gelenkteil leicht anheben. Gewünschte Winkeleinstellung wählen, oberes Gelenkteil in unteres einrasten lassen, Abb. 8 und 9.

Verbindungsstab in Uhrzeigerrichtung drehen, bis beide Gitterteile fest miteinander verbunden sind und sich nicht mehr bewegen lassen, Abb. 10.

Achtung!

Das endgültige Festdrehen der Stäbe mit Hilfe des beiliegenden Inbusschlüssels erfolgt erst nach dem kompletten Einbau des Absperrgitters!

weitere Elemente

Schritt 2

Wandbefestigung

ACHTUNG: Die äußeren Gitter-Elemente müssen fest mit der Wand verbunden werden, um einen sicheren Stand des Absperrgitters zu gewährleisten.

linke Seite/ Verschluss-Seite

Die Verschluss-Seite des Tür-Elementes wird hier zum besseren Verständnis als linke Seite bezeichnet. Das Gitter kann auch anders herum aufgebaut werden.

obere Wandhalterung

Gelenkkappe (g) von unten an das linke obere Gelenk anfügen, Abb. 11.

Wandscharnier (c) auf das Gelenk schieben, so dass es das Gelenk oben und unten umschließt, Abb. 12. Gelenkkappe unten mit Schraube (f) von unten an das untere Gelenk anfügen, Abb. 13.

Verbindungsstab (b), Metallkappe oben, durch die verbundenen Gelenke einführen, Abb. 14 bis 16, in Uhrzeigerrichtung festdrehen, Abb. 14

ACHTUNG: Bei Aufbau in gerader Linie ohne Winkel müssen auch die unteren Wandhalterungen montiert werden, um Stabilität zu gewährleisten!

Bei Aufbau mit Winkeln sind die oberen Wandhalterungen ausreichend.

reer

untere

Wandhalterung

Wandscharnier (c) auf Verbindungsstab (b) aufstecken, bevor dieser mit dem unteren Gelenk verschraubt wird, Abb. 17. Das Wandscharnier immer ganz unten montieren, Abb. 18 und 19.

Wandbefestigung (e) mit der glatten Seite auf die Rückseite des Wandscharniers aufschieben, bis es einrastet, Abb. 20.

Position der Wandbefestigung an der Wand markieren, Abb. 21.

Wandbefestigung (e) wieder vom Wandscharnier abnehmen. Dazu die kleine Taste an der Oberseite der Wandbefestigung drücken, Wandbefestigung nach unten schieben, Abb. 22.

Wandbefestigung (e) an die markierte Position an der Wand anlegen, Bohrlöcher einzeichnen, Abb. 23.

Wandbefestigung (e) mit den beiliegenden Holzschrauben (i) an der Wand befestigen, Abb. 24. (Bei einem anderen Befestigungsuntergrund geeignete Schrauben, 4 mm, und Dübel verwenden)

Wand-Click-System

einclicken

Wandscharnier (c) in die Wandbefestigung (e) einhaken. ACHTUNG: Sicherstellen, dass das Wandscharnier richtig in der Wandbefestigung eingerastet ist, Abb. 25.

ausclicken

rechte Seite/

Scharnier-Seite

Schritt 2 auf der rechten Seite wiederholen.

Mit Hilfe des beiliegenden Inbusschlüssels (k) alle eingesetzten Verbindungsstäbe (b) in Uhrzeigerrichtung fest drehen, Abb. 27.

Tür öffnen

Tür schließen

Tür zurück schwenken, anheben, positionieren und herunter drücken. Die Tür verriegelt automatisch, Abb. 29.

Vergewissern Sie sich, dass die Tür richtig eingerastet und verschlossen ist!

Hinweis

Das Absperrgitter auf Sicherheit der Befestigung, Standsicherheit und Verschlussfunktion hin regelmäßig überprüfen. Wenn es nötig ist, die Einstellungen gemäß den in der Gebrauchsanleitung aufgeführten Anweisungen nachbessern.

Bitte Kaufbeleg, Gebrauchsanleitung und Artikelnummer aufbewahren.

Gewährleistungsansprüche oder Ansprüche aus Garantieversprechen sind ausschließlich mit dem Händler abzuwickeln.

safety gate MyGate

// Art. No. 46701, 46720, 46760

Instructions

English (EN)

Parts list

Art. No. 46701

Getestet gemäß neuer Norm EN 1930:2011

WARNING! Nie ohne Wandbefestigung verwenden!

ATTENTION:

Getestet gemäß neuer Norm EN 1930:2011

Getestet gemäß neuer Norm EN 1930:2011

Getestet gemäß neuer Norm EN 1930:2011

1x 1x 1x 1x 1x 1x 1x 2x 1x

1x 1x 1x 4x 2x 6x 5x

2x 2x 10x

Montaje

Preparación

// Art.Nr. 46701, 46720, 46760

Gebriuksaanwijzing

2x Verbindingsstaaf

2x Muurscharnier links (klein)

2x Muurscharnier rechts (groot)

4x Muurbevestiging

Art.Nr. 46760

1x verlengstuk 60 cm

1x Verbindingsstaaf
Art.Nr. 46720

1x verlengstuk 20 cm

Getestet gemäß neuer Norm EN 1930:2011

// Art.Nr. 46701, 46720, 46760

Brugsvejledning

Deleliste
Art.Nr. 46701

a u

1x Dør-element

Getestet gemäß neuer Norm EN 1930:2011

1x 1x 1x 1x 1x 1x 1x 2x 1x

1x 1x 1x 4x 2x 6x 5x

2x 2x 10x

Montage

Forberedelse

Getestet gemäß neuer Norm EN 1930:2011

Getestet gemäß neuer Norm EN 1930:2011

QR-Code scannen und Video ansehen 46701.reer.de

QR-Code scannen und Video ansehen 46720.reer.de

QR-Code scannen und Video ansehen 46760.reer.de

reer GmbH

www.reer.de

Rev. 013013

DE Absperrgitter MyGate
EN Safety gate MyGate
FR Barrière de sécurité MyGate
IT Barriera MyGate
(ES) Barrera de protección MyGate
NL Hek MyGate
DK Afspærringsgitter MyGate
GR Μπαριέρα MyGate
(PL) Bramka MyGate
(CZ) Mříž MyGate

Pure vertical line diagram without any text, numbers, or symbols

Art.Nr. 46760

Die Verlängerungen können nur zusammen mit dem Absperrgitter MyGate Tür-Element, Artikel-Nummer 46701 genutzt werden!
