BEDIENUNGSANLEITUNG SGate Reer

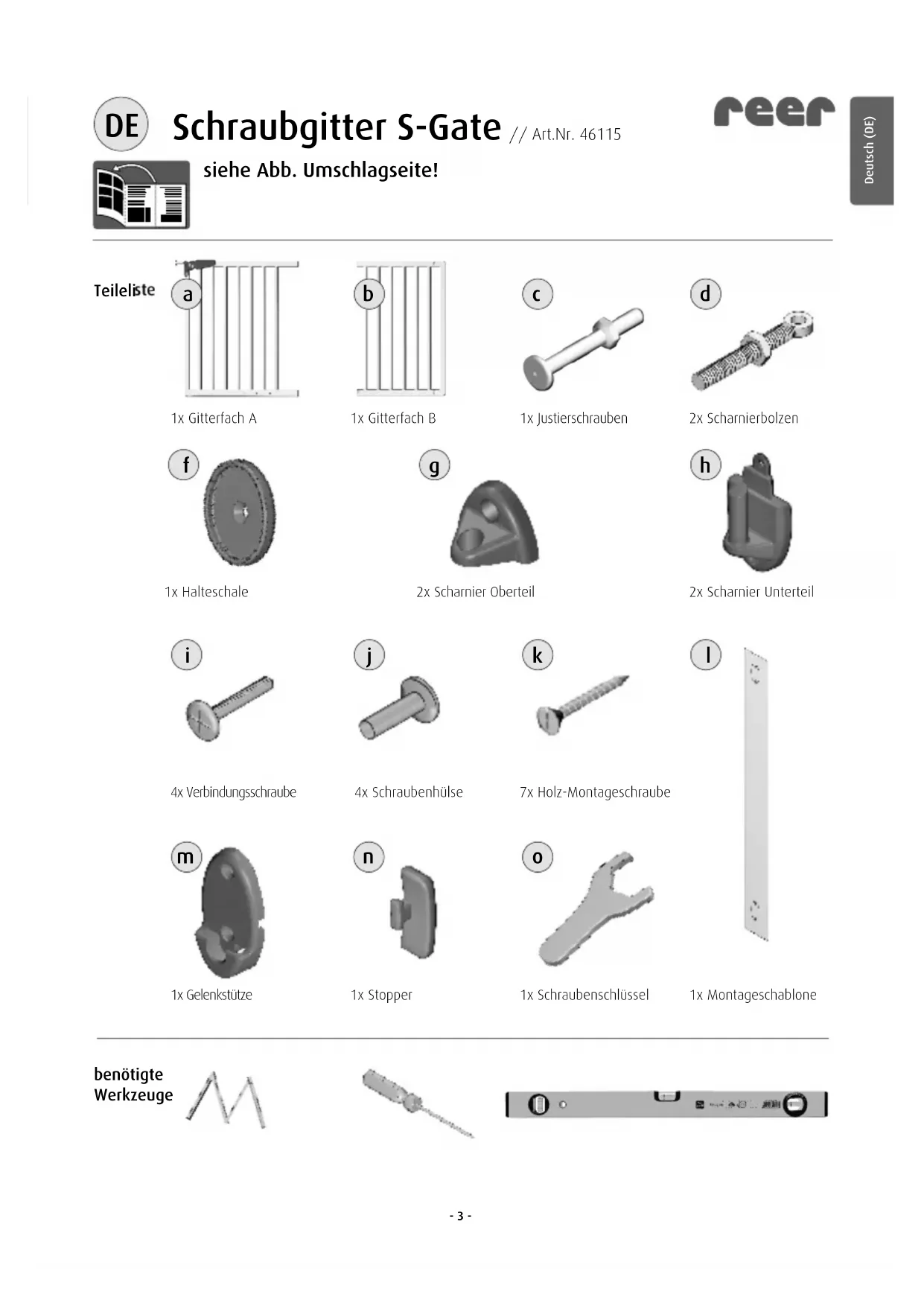

2x Scharnier Oberteil

2x Scharnier Unterveril

4x Verbindungsschraube

4x Schraubenhülse

7x Holz-Montageschraube

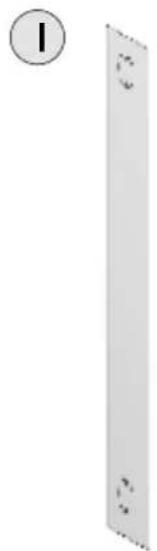

1x Montageschablone

1x Gelenkstütze

1x Stopper

1x Schraubenschlussel

benötigte Werkzeuge

WICHTIG! DIE FOLGENDEN ANLEITUNGEN SIND SORGFÄLTIG ZU LESEN UND FÜR SPÄTERES NACHSCHLAGEN AUFZUBEWAHREN!

Produktinformation Art.Nr. 46115

Material: Stahl, Kunststoff
- Variabel einstellbare Gitterbreite 73 - 110 cm
- Hohe montiert: 76 cm
Das Gitter ist manuell zu öffnen und zu schlieben

Wenn das Schutzgitter zwischen zwei sauberen und strukturfesten Oberflächen gemäß den in der Anleitung aufgeführten Anweisungen installiert wird, entspricht es den Anforderungen der Richtlinie EN 1930:2011

WARNING: Eine fehlerhafte Montage kann gefährlich sein!

WARNING: Das Kinderschutzgitter darf bei Beschädigung oder Verlust einzelnr Teile nicht verwendet werden!

WARNING: Das Kinderschutzgitter darf nicht an Fenstern angebracht werden!

WARNING: Niemals ohne Wandbefestigungsteller verwenden!

ACHTUNG:

• Das Schutzgitter eignet sich nur für Kinder bis zu einem Alter von 24 Monaten
• Sollten Sie feststellen, dass Ihr Kind in der Lage ist, das Gitter selbstständig zu öffnen bzw. es zu überklettern (individuelle Kindesentwicklung), sollte das Gitter nicht mehr verwendet werden
• Stellen Sie sich, dass sich keine Gegenstände in der Nähe des Schutzgitters befinden, die ihr Kind als Kletterhilfe verwenden können
• Bei älteren Kindern besteht die Gefahr des Überklettermns
• Auch Erwachsene sollen den das Schutzgitter nicht überklettern, sondern zum Durchgehen immer offen
• Das Schutzgitter sollte immer geschlossen und verriegelt sein, nur zum Durchgehen öffnen
• Altere Kinder dürfen nicht mit der Gittertür schaukeln
• Nach Einbau des Schutzgittersitte die Gebrauchsanleitung erneut durchlesen, um sich zu vergewissern, dass das Gitter richtig aufgestellt und befestigt ist
• Das Gitter auf Sicherheit der Befestigungen und Standsicherheit hin regelmäß überprüfen. Wenn es nötig ist, die Einstellung gemäß den in der Gebrauchsanleitung aufgeführten Anweisungen nachbessern
• Es dürfen nur vom Hersteller gelieferte Ersatzeile und Zubehör verwendet werden
• Benutzen Sie den Anteil nur zu dem vorgesehenen Zweck und beachten Sie die Sicherheitshinweise
• Bei Anzeichen von Mangeln darf das Gitter nicht mehr verwendet werden
• Esarfkein Spielzeug an das Schutzgitter angehängt werden
• Das Kinderschutzgitter ist nur für den tatsächlichen Gebrauch im Innenbereich bestimmt

Das Schutzgitter ist kein Spielzeug. Es ersetzt nicht die ordnungsgemäß Aufsichtspflicht durch Erwachsene!

Reinigung: Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder kratzende Hilfsmittel. Reinigen Sie das Schutzgitter regelmäß mit einem feuchten Lappen und ein weniger Seite Lauge.

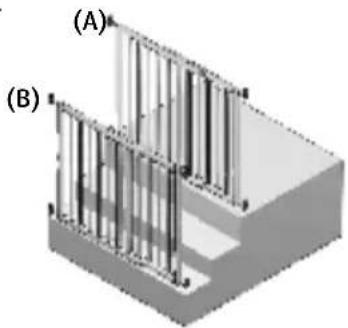

Die Treppenmontage

Besonderss gut geeignet fur die Montage am oberen Ende einer Treppe, da es komplett

öffnet und es keine Stolperfalle gibt. Hierbei ist die Öffnungsrückitung durch den Einbau des beiliegenden Stoppers (n) zu begrenzen (Schritt 5)

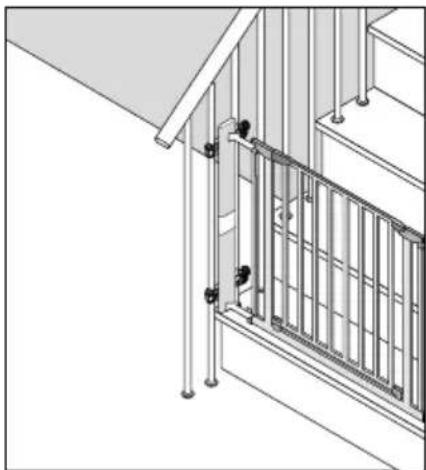

(A) Am oberen Ende der Treppe auf dem Treppenansatz und nicht auf einer der Stufen anbringen.

(B) wenn das Kinderschutzgitter am Fuß der Treppe eingesetzt wird, sollte es vom an der niedrigsten Stufe angebracht werden

Montage	ACHTUNG: Das Gitter immer von der Gefahrenstelle weg öffnen, um gefährliche Situationen zu vermeiden! Hierbei ist die Öffnungsrückung durch den Einbau des beiliegenden Stoppers (n) zu begrenzen. (Schritt 5)
Schritt 1	Teile (a) und (b) der Sicherheitsprüfung so zusammen fügen, wie in den Abb. 1 und 2 gezeigt ist. Dann diese in die Richtung jeder Seite der Öffnung solange schieren, bis der Abstand zwischen den äußerten senkrechten Gitterstreben und den Anbringungsflächen mindestens 30 mm und maximal 62 mm beträgt, Abb. 3.
Schritt 2	Je zwei Montageschraubensätze (i) und (j) im Ober- und Unterverteil der Tur anbringen, Abb. 4 und 5. Überprüfen Sie, dass die Türteile (a) und (b) fest miteinander verbunden sind und die senkrechten Leisten bündig abschieden. Die Schrauben fest mit einem Kreuzschraubenzieher anziehen.
Schritt 3	Scharnierbolzen mit Mutter (d) an der dem Verschluss gegenüber liegenden Seite des Gitters (b) oben und unter anbringen, Abb. 7 und 8. Justierschraube (c) auf der anderen Seite des Gitters (a) unten anbringen, Abb. 6.
Schritt 4 Montage der Scharniere	Zeichnen Sie die Bohrlocher auf der Scharnierseite (b) mit Hilfe der Montageschablone (l) an. Diese sind mit der Bezeichnung "hinge" gekennzeichnet, Abb. 10, 11 und 12. Es werden zuerst nur die unteren Scharnierteile (h) mit Hilfe der Holzschrauben (k) befestigt, Abb. 13 und 14. Bei einem anderen Befestigungssuntergrund geeignete Schrauben und Dübel verwenden. 1)
Schritt 5 Montage der Verschlussseite	Die Schraubenlocher für die Verschlussseite (a) mit Hilfe der Montageschablone (l) einziehen. Diese sind mit der Bezeichnung „latch" gekennzeichnet, Abb. 16.
Montage des Stoppers	Optional kann der Stopper wahlweise links oder rechts eingefügt werden. Dazu den Stupper (n) seitlich in die Gelenkstücke (m) eingufen, Abb. 9, bevor diesen mit Hilfe der Holzschrauben (k) befestigt wird, Abb. 15 und 17.
Schritt 6	Die am Gitter angebrachten Scharnierbolzen (d) auf die zwei Scharnierunterteile (h) einheiten. Nun die Scharnieroberteile (g) montieren, Abb. 18 und 19.

1) nicht im Lieferumfang enthalten

Schritt 7	Zur Montage des Gitters den Griff des Verschusses öffnen, Abb. 20. Dazu die 2 Knöpfie auf beiden Seiten drücken und gleichzeitig den Griff anheiten. Es mussen zum Öffnen immer beside Knöpfie möglichst sanft gedrückt werden! Die andere Justierschaube so einstellen, dass sie in die Gelenkstücke (m) passst und frei hineinsinken kann, Abb. 21.Jetzt die Justierschaube im Griff solange einstellen, bis der Kopf der Justierschaube sich im Abstand 3 - 4 mm von der Öffnungsläche befindet, Abb. 22.Die Halteschale (f) zwischen dem Kopf der Justierschaube und der Wand anbringen, die Position markieren, und die Halteschale mit der Holzschaube (k) montieren, Abb. 23.Jetzt die Mutter der drei Befestigungsschrauben mit Hilfe des mitgelieferten Schraubenschlüssels (o) festziehen bzw. das Handrad an der Befestigungsschraube des Verschusses festdrehen. Ihr Tur ist einsatzbereit.
Öffnen des Gitters	Zum Anheiten des Griffes beide Knöpfie sanft drücken. Griff von hinten / unter sanft anheiten.Werden die Knöpfie zu stark gedrückt, erschwert dies das Anheiten des Griffes. Tur aus der unteren Gelenkstücke hereausheben und aufschwenken, Abb. 24.
Schließen des Gitters	Beim Turschlieben überprüfen, dass die andere Justierschaube in die Halterung der unteren Gelenkstücke eingesteckt ist. Dann führen Sie den Schraubenkopf des Verschlusses durch Senken des Griffes in die Halteschale. Vergewissem Sie sich immer, dass die Befestigungsschrauben oben und unter nicht in den Halteschalen sitzen.
Hinweis	Das Gitter auf Sicherheit der Befestigungen, Standsicherheit und Verschlussfunktionhin regelmäßiger überprüfen. Wenn es nötig ist, die Einstellung gemäß den in der Gebrauchsanleitung aufgeführten Anweisungen nachbessern.

Zubehör // optional erhalten

StairFlex Art. Nr. 46906

Information

Passend fur alle Klemm- und Schraubgitter.

Es lost fast jedem Befestigungsproblem mit Treppengeländern. Befestigung an runden oder eckigen Treppengeländer-Streben möglich.

Bitte Kaufbeleg, Gebrauchsanleitung und Antikelnummer aufbewahren.

Gewährleistungsansprüche oder Ansprüche aus Garantieversprechen sind ausschließlich mit dem Handler abzuwickeln.

Parts list

1x coque de maintainien

Produktinformation Art.Nr. 46115

• Materiale: Stål, Kunststof
• Variabel indstillelig gitterbredde 73 - 110 cm
  Hojde monteret: 76 cm
• Gitteret kan ábnes og lukkes manuelt
