MANUAL DE USUARIO SGate Reer

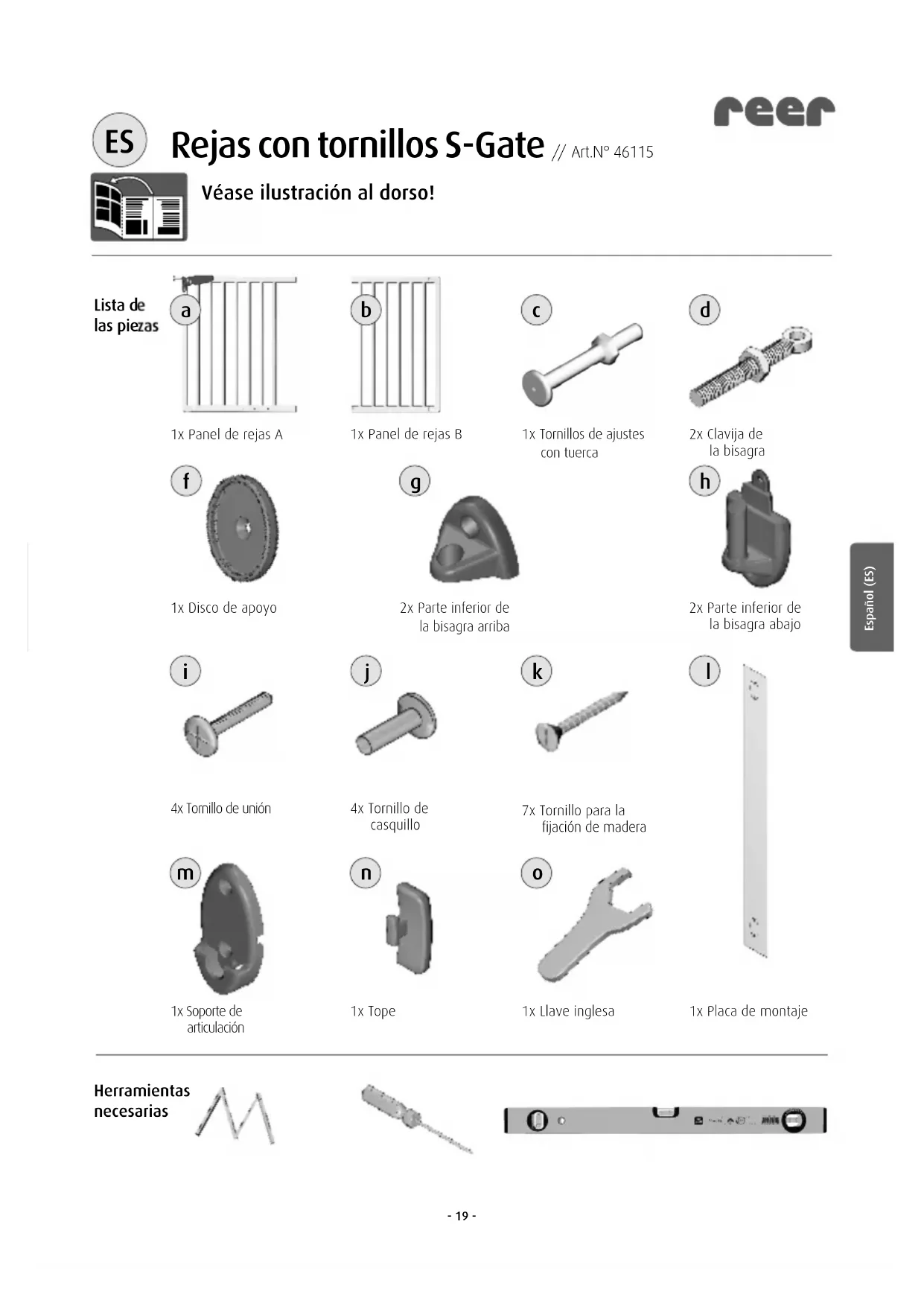

Rejas con tornillos S-Gate // Art.N° 46115

Véase ilustración al dorso!

las piezas

1x Panel de rejas A

1x Panel de rejas B

1x Tornillos de ajustes con tuercar

2x Clavija de la bisagra

1x Disco de apoyo

2x Parte inferior de la bisagra arriba

2x Parte inferior de la bisagra abajo

4x Tornillo de unión

4x Tornillo de casquillo

7x Tornillo para la fijacion de madera

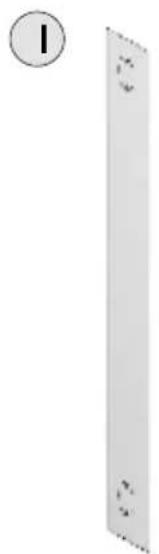

1x Placa de montaje

1x Soporte de articulación

1x Tope

1x Llave inglesa

Herramientos necessities

iIMPORTANTE! LEA LAS SIGUIENTES INSTRUCCIONES CUIDADOSAMENTEY CONSERVE EL MANUAL PARA CONSULTAS POSTERIORES!

Información del producto art. n.° 46115

• Materiales: Acero, Plástico
• Longitud de las rejas regulable de 73 a 110 cm
• Altura montada: 76 cm
  La reja se abre y se cierra manualmente

Si las rejas de proteccion se instalan entre dos superficies limpias con una estructura firme y se siguen las instrucciones del manual, se cumplen los requisitos de la normativa EN 1930:2011.

ADVERTENCIA: Un montaje Incorrectouede ser peligioso!

ADVERTENCIA: Las rejas de seguridad para niños no se pueda usar en caso de danos en el producto o perdida de piezas!

ADVERTENCIA: Las rejas de seguridad para niños no se pueda montar en lasVentanas!

ADVERTENCIA: Utilizar siempre con el disco de pared!

ATENCLON:

Las rejas de proteccion estan previstas para niños hasta los 24 meSES
- Si notara que su hijo pueda abrir o subir por las rejas de forma autónoma (depende del descrollo del niño), no use más las rejas
- Aségures de que no haya ningún objeto alrededor de las rejas de protección que su hijo pudiera usar comotipsa para subir porla reja
- Si los niños son más grandes, existe el peligro que suban por la reja
- Lo adultos tampoco deben saltar por encima de la valla de seguridad, sino abrirla siempre para pagar
- La valla de seguridadDebe estar siempre cerrada y con el carrojo echado y solo deben abrirse para pagar
Las rejas de proteccion deben estar siempre cerradas y bloqueadas
- Despues del montaje de las rejas de proteccion, vuela a leer el manual de instrucciones para asegurar de que las rejas estan bien colocadas y fijadas
- Comprobar regularmente la sujeción y seguridad de las rejas. Si fuera NEEDario, reajustar las rejas según las instrucciones del manual
- Sólo se pueda usar las piezas de recambio o accesorios distribuidas por el fabricante
- Utilice el articulo solo para el uso previsto yonga en cuenta las advertencias de seguridad
- Si notara defectos en el producto, no lo use más.
- No se pueda colgar ningún juguete en las rejas
Las rejas de proteccion para niños solo estan destinadas para el uso domestico

Las rejas de proteccion no son un juguete. Este producto no sustituye el haber de vigilancia de losadultos.

Limpieza: Para limpiar el articulo no utilise ningún producto de limpieza corrosivo ni ningún producto irritante. Limpie las rejas de protección frecmente con un paño humedecido y un poco de lejía de jabón.

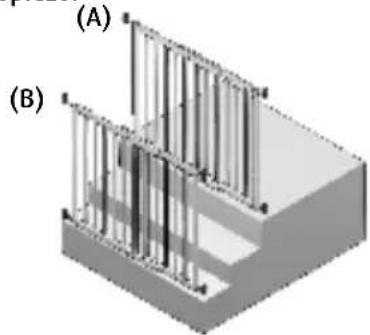

El montaje en las escaleras

El extremo superior de una escalera es un lugar idoneo para el montaje del producto, porque es Completely abierto y no hay posibiliad de tropiezo.

(A) Colocar en el extremo superior de la escalera, en elrellano, y no sobre un pelda.

(B) Montar en el extremo inferior de la escalera, en elultimate pelda.

Montaje	ATENICION: Abra siempre la valla fuera de la zona de peligro para evaporar situaciones de riesgo! En este caso, la direccion de aperture se pueda limitar con el tope suministrado (n)+junto con el producto. (Passo 5)
Paso 1	Coloque las partes (a)y (b) de la puerta de seguridad tal como se muestra en la fig. 1 y 2. Después, jintarlas en la direction de aperture, hasta que la distancia entre los pumentales exteriores verticales y la superficie de colocacion sea como minimum de 30 mm y máximo 62 mm en cada lado, fig. 3.
Paso 2	Coloque los dos tornillos de montaje (i)y (j) en la parte inferior y superior de la puerta, fig. 4 y 5. Compruebe que las partes de la puerta (a)y (b) estén unidasfirmamente y que los listeles verticales cierrer correctamente. Apriete los tornillos con un desatomillador de estrella.
Paso 3	Coloque las clavijas de las bisagras con las tuercas (d) en la parte superior e inferior del lado opuesto del ciere (de la reja (b), fig. 7 y 8. Ponga el tornillo de ajuste (c) en la parte inferior delanother lado de la reja (a), fig. 6. Art. n.°
Paso 4 Montaje del lado de la bisagra	Marque los agujeros de perforación (b) con ayuda de la placacde montaje (o). Éstos está marcados con la denominacion "hinge", fig. 10, 11 y 12. Al principiosole se fijan las partes inferiores de las bisagras (f) con los tornillos para madera (j), fig. 13 y 14. En caso de tratarse de otro tipo de superficie de sujeción, utilise los tornillos y tacos adecuados. 1)
Paso 5 Montaje del lado del cierre	Marque los ajuyeros de los tornillos en el lado de cierre (a) con la ayuda de la placacde montaje (l). Éstos estámarcados con la denominacion "latch", fig. 16.
Montaje del tope	Paraarlo, coloco el tope (n) en el lateral del soporte de articulacion (m), fig. 9, antes de fjjar el cierre con el tornillo para madera (k), fig. 15 y 17.
Paso 6	Enquicie la clavijas de las bisagras colocadas en la reja (d) con las dos partes inferiores de las bisagras (h). Monte la parte superior de la bisagra (g), fig. 18 y 19.

1) no incluido en el volumen de suministro

Accesorios // disponibles de forma optional

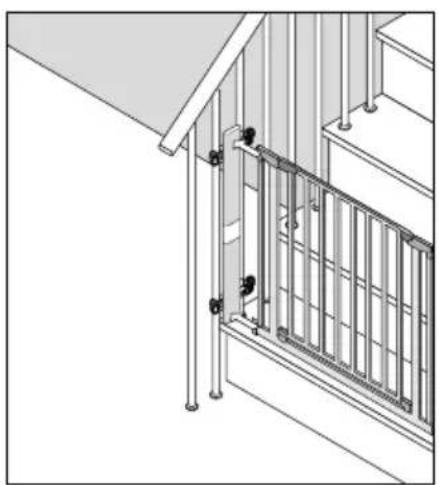

StairFlex

art.n.°46906

Información Adecuada para todas las rejas con tornillos o de sujeción. Soluciones casi cuales problemas de lijación con las barandillas de las escaleras. Posibiliidad de hacer las rejas en los puntales redondeados o angulosos de las barandillas de las escaleras.

Conserve el comprobante de compra y el numero de articulo.
En caso de reclamacion de la garantia, deben dirigirse exclusivamente a su proveedor.
