SGate - Børnesikkerhedsgitter Reer - Gratis brugsanvisning og manual

Produkttype	Børnegitter
Mærke	Reer
Model	SGate
Materialer	Stål, Plast
Justerbar bredde	73 - 110 cm
Monteret højde	76 cm
Omtrentlig vægt	4,5 kg
Anvendelse	Indendørs, i toppen eller bunden af trappe
Anbefalet alder	Op til 24 måneder
Sikkerhedsstandard	EN 1930:2011
Installationstype	Skruemontering (med medfølgende skruer)
Åbning	Manuel, dobbeltknap + løft
Åbningsretning	Væk fra risikoområdet
Vedligeholdelse og rengøring	Fugtig klud og mild sæbe
Reservedele og reparationsmuligheder	Kun originale reservedele fra producenten
Generelle oplysninger	Varenummer 46115
Valgfrit tilbehør	StairFlex Art. nr. 46906 til trappegelændere

Ofte stillede spørgsmål - SGate Reer

Hvad er den maksimale alder for at bruge SGate lågen?

Lågen er designet til børn op til 24 måneder. Stop med at bruge den, så snart barnet kan åbne den eller kravle over den.

Hvordan installeres lågen i toppen af en trappe?

Monter lågen for enden af trappen, på trappestarten, ved hjælp af de medfølgende monteringsdele. Følg trinene i manualen.

Er den justerbare bredde tilstrækkelig til en standard dør?

Ja, bredden kan justeres fra 73 til 110 cm, hvilket passer til de fleste døre og åbninger.

Kan lågen monteres på et trappegelænder?

Ja, med det valgfrie tilbehør StairFlex (Art. nr. 46906), som muliggør montering på runde eller firkantede stænger.

Hvordan åbner og lukker man lågen?

Tryk samtidigt på begge knapper på håndtaget, løft langsomt, og drej derefter døren. For at lukke, sænk håndtaget, og sørg for at justeringsskruen griber ind i holdekappen.

Hvad gør man, hvis lågen ikke lukker korrekt?

Kontroller justeringsskruernes justering og fastgørelsen af ledbeslagene. Juster justeringsskruen om nødvendigt (afstand 3-4 mm). Kontroller stabiliteten regelmæssigt.

Kan lågen bruges ved et vindue?

Nej, lågen må ikke monteres på et vindue. Den er designet til indendørs brug på flade og solide overflader.

Hvordan vedligeholder man lågen?

Rengør den regelmæssigt med en fugtig klud og lidt sæbe. Brug ikke skrappe rengøringsmidler eller skuresvampe.

Hvad gør man, hvis en del er mistet eller beskadiget?

Brug kun reservedele fra producenten. Brug ikke lågen, hvis en del mangler eller er beskadiget.

Kan lågen monteres uden at bore?

Nej, denne model monteres kun med skruer. Træmonteringsskruer medfølger. Til andre overflader skal du bruge egnede rawlplugs (medfølger ikke).

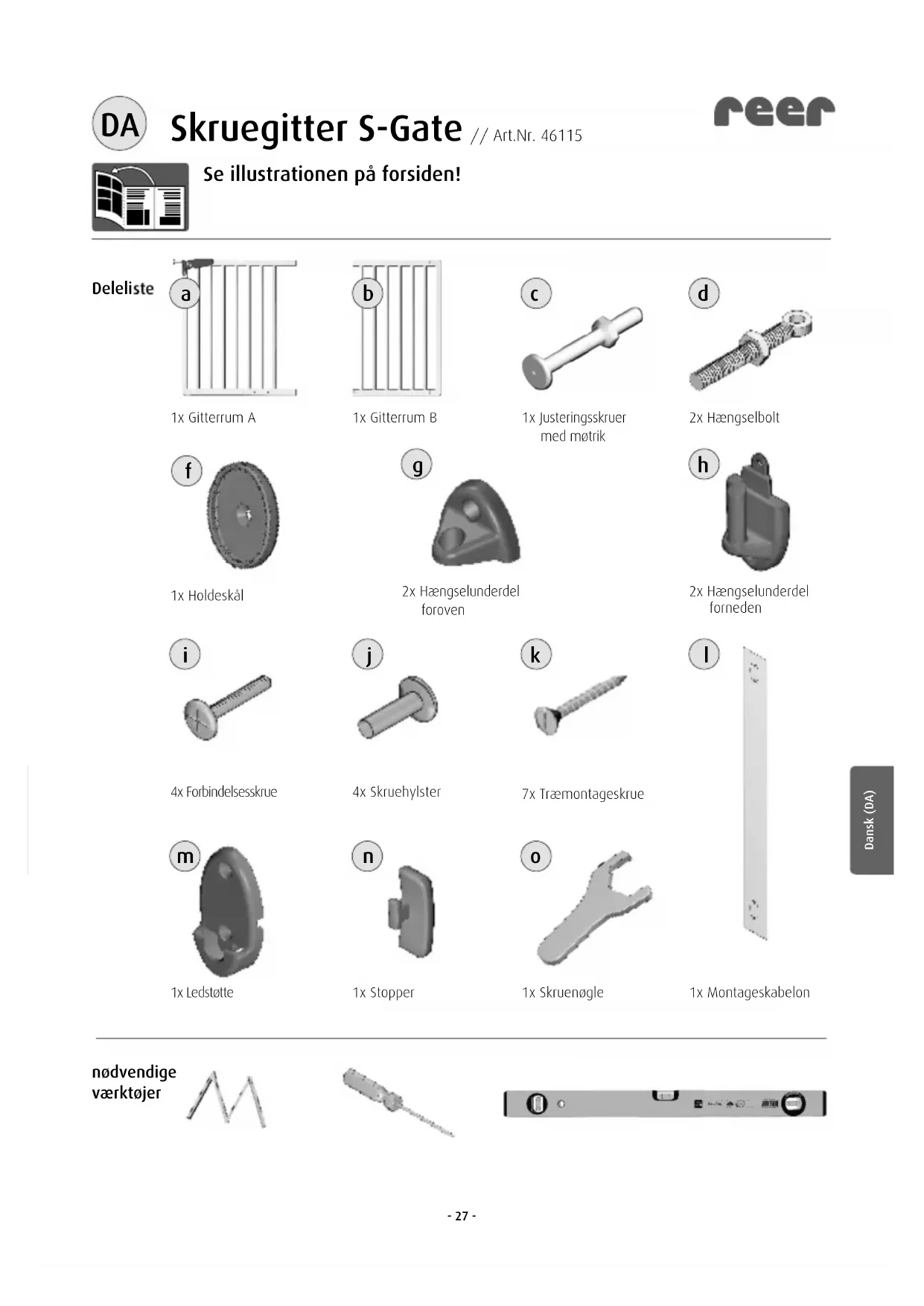

BRUGSANVISNING SGate Reer

7x Traemontageskrue

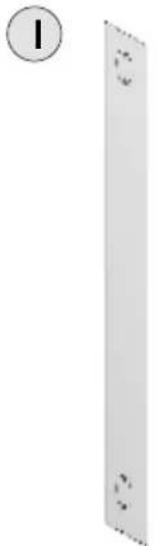

1x Montageskabelon

1x Ledstotte

1x Stopper

1x Skruenogle

nodvendige varktojer

VIGTIGT! DE EFTERFØLGENDE ANVISNINGER SKAL LASES GRUNDIGT OG OPBEVARES TIL SENERE OPSLAG!

När beskyttesgitteret installereres mellem to rene og strukturfaste overflader, iflg. de i vegledningen anførte anvisninger, opfylder det kravene i retningslinjen EN 1930:2011.

ADVARSEL: En fejlagtig montering kan vare farlig!

ADVARSEL: Bornebeskyttelsesgitteret ma ikke anvendes ved beskadigelseller tab af enkelte dele!

ADVARSEL: Børnebeskyttelsesgitteret ma ikke anbringes ved vinduer!

ADVARSEL: Ma aldrig bruges uden vaegmoneringsplade!

ADVARSEL:

• Beskyttelsesgitteret egner sig kun til børn op til en alder af 24 maneder
• Skulle De konstatere, at deres barn er i stand til at abne gitteret selvständigt, henholdsvis at klatre over det, (individual børneudvikling), anvend ikke gitteret mere
• Sorg for at der/DDke befoer sig genstande i nahrhen af beskyttelsesgitteret, som deres barn kan bruge som klatrehjaelp
• Ved ældre børn bestar faren for at klatre over
• Heller/DDke voksne bOr klatre over beskyttesesgitteret, men altid abne dette til gennemgang
• Beskyttelsesgitteret bør altid vare lukket og afslåst; Åbnes kun til gennemgang
• Beskyttelsesgitteret bør altid vare lukket og aflåst·After indbygning af beskyttelsesgitteret, gennemlæs venligst brugsvejledningen ingen, for at sikre sig
• Beskyttelsesgitteret bør altid vare lukket og aflåst-Efter indbygning af beskyttelsesgitteret, gennemlæs venligst brugsvejledningen ingen, for at sikre sig at gitteret er opstillet og fastgjort rigtigt
• Kontroller regemæssigt gitteret for sikkerhed og standsikkerhed. Når det er nødvendigt, söforbedre indstillingen iflg. de i brugsvejledningen anførte vejledninger
• Der mä kun anvendes af producenten medleverede reservedele og tilbehør
• Brug articlen til det foresete formal og overhold sikkerhedsanvisningerne
• Anvend ikke mere ved tegn på mangler
• Der må ikke haenges legetøj på beskyttelsesgitteret
  Bornesikringsgitteret er kun bestemt til brug i hjemmet

Beskyttelsesgitteret er/DDke noget legetoj. Det erstatter icke den reglementerede opsynspligt gennem drene!

Rengoring: Anvend til rengoringlijke stærke rengoringsmidler erer skurende hjælpemidler. Rengor beskyttelsesgitteret regelmæssigt med en fugit klud og lidt sæbevand.

Trappemonteringen

Særlig * goct egnet til monteringen i den øvre ende af en trappe, da det a n ber komplet og der/DDke er nogle snublefælder. (A)

(A) Anbringes ved den øvre Ende af trappen på trappeansatsen og ikke på et af trinene.

(B) Anbringes pa enden af trappen forneden pa det nederste trin

(B)

Montering

ADVARSEL: Gitteret skal altid abnes væk fra farestedet, for at undgå farlige situationer! Her skal abningsudstrækningen begrænses ved at montere medfolgende stopper (n). (Skridt 5)

Skridt 1

Anbring dele (a) og (b) af sikkerhedsdoren saledes, som vist i afbildningerne 1 og 2. Sa skub disse i retningen pahr side sa lenge, indtil afstanden melle dem de ydre lodrette gitterafstivninger og anbringningsflader er mindst 30~mm og maksimalt 62~mm , afbildning 3.

Skridt 2

Hver især 2 montageskruesæt (i) og (j) anbringes i dorens over- og underdel, afbildning 4 og 5. Kontroller at dordelene (a) og (b) er fast forbundet med hinanden og de lodrette lister laser vandret. Skruerne skrues fast med en stjerneskrueetrækker.

Skridt 3

Anbring hengselbolt med mtrik (d) ved den overfor lsen ligende gitterside (b) foroven og formeden, afbildning 7 og 8.
Anbring justeringsskrue (c) formeden pa gitterets (a) anden side, afbildning 6.

Skridt 4

Marker borehullerne pa hængselsiden (b) ved hjælp af montageskabelonen (l). Disse er mærket med betegnelsen «hinge», afbildning 10, 11 og 12. Først bliver de nedre hængselsdele (f) fastgjort ved hjælp af træskruerne (j), afbildning 13 og 14. Anvend egnede skruer og dyvler ved,anden fastgorelseusundergrund. 1)

Skridt 5

Skruehullerne for lasesiden (a) indtegnes ved hjaelp af montageskabelonen (l). Disse er mærket med betegnelsen «latch«, afbildning 16.

1

Foj dertil stopperen (n) sidelaengs ind i ledstotte (m), afbildning 9, inden det fastgore's ved hjaelp af træskruerne (k), afbildning 15 og 17.

Skridt 6

De ved gitteret anbragte hagenselsbolte (d) hænges pà de to hagenselsunderdele (h). Monter nu hagenselsoverdelene (g), afbildning 18 og 19.

1) ikke indeholdt leveringen

Skridt 7	Til montering af gitteret, aben låsens greb, afbildning 20. Tryk dertil de 2 knapper på begge sider og løft samtidig grebet op. Til abning skal begge knapper altid trykkelet på samme tid! Indstil justeringsskruen fornedealand, at den at den passer ind i ledstøten (m) og kan frit kan synkes ind i, afbildning 21. Indstil nu justeringsskruen i grebet sá länge, af justeringsskruens hoved befinder sig i en afstandp3-4mm fra abningsfladen, afbildning 22. Anbring holderskålen (f)mellem justeringsskruens hoved og væggen,marker positionen og monter holderskålen med træskruen (k),afbildning 23. Skru nu møtrikkernes tre fastgorelsesskru er fast ved hjælp af den medleverede skruenøgle (o), drej henholdsvis handhjulet ved låsens fastgorelsesskrue fast. Deres dør er indsatsklar.
Abning af gitteret	Til løft af grebet trykke begge knapper samtidig blød. Greb bagfra/Nedenfor løftes let op. Trykke knapperne for kraftigt, besværlikgør dette løfket af grebet. Dør løftes ud af ledstøten forneden og svinges op, afbildning 24.
Lukning af gitteret	Kontroller ved dorlukningen, at justeringsskruen er stukket ind i holderen hos ledstøten forneden. Sá foren De låsens skruehovede, ved at sænke grebet, ind i holdeskålæn. Vær altid sikker på, at fastgorelsesskruerne foroven og forneden sidder rigtigt i holdeskålælene.
Henvisning	Kontroller regemaessigt gitteret for fastgoring, standsikkerhed og lasefunktion. När det er nedven-digit, sa forbedre iflg. brugsvejledningen anførte anvisninger, indstillingen. Forbedre anvisningerne.

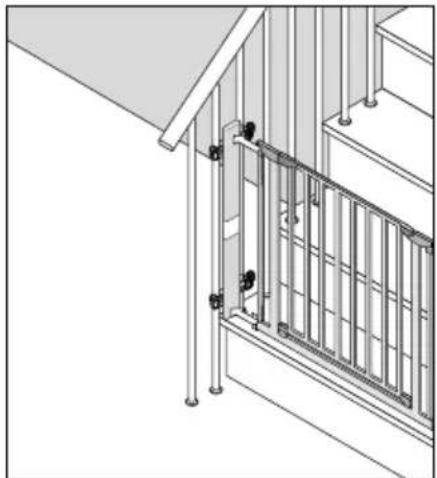

Tilbehør // kan fås optionelt

StairFlex

Art. Nr. 46906

Information Passer til alle klem- og skruegittre. Det lser naesten hvert fastgorelsepsproblem med trappegelendere. Fastgorelse pa runde ell er kantede trappegelender-stivere muligt.

Opbevar venligst kvitteringen fra kobet, brugsanvisingen og varenummeret. Garantikrav eller krav fra en forlængen garanti skal udelukkende afvikles gennem forhandlen.

Stycklista

1x Gallerfack A

1x Gallerfack B

1x Justerskruv med mutter

2x Gangjarnsbult

1x Faste
