SGate - Dětská bezpečnostní zábrana Reer - Bezplatný návod k obsluze

Typ produktu	Dětská bezpečnostní zábrana
Značka	Reer
Model	SGate
Materiály	Ocel, Plast
Nastavitelná šířka	73 - 110 cm
Výška po montáži	76 cm
Přibližná hmotnost	4,5 kg
Použití	Interiér, nahoře nebo dole na schodech
Doporučený věk	Do 24 měsíců
Bezpečnostní norma	EN 1930:2011
Typ instalace	Na šrouby (včetně šroubů)
Otevírání	Ruční, dvojité tlačítko + zvedání
Směr otevírání	Na opačnou stranu od rizikové zóny
Údržba a čištění	Vlhký hadřík a jemné mýdlo
Náhradní díly a opravitelnost	Pouze originální díly výrobce
Obecné informace	Číslo artiklu 46115
Volitelné příslušenství	StairFlex Art. č. 46906 pro schodišťová zábradlí

Často kladené otázky - SGate Reer

Jaký je maximální věk pro použití zábrany SGate?

Zábrana je určena pro děti do 24 měsíců. Přestaňte ji používat, jakmile ji dítě dokáže otevřít nebo přelézt.

Jak nainstalovat zábranu nahoře na schodech?

Namontujte zábranu na horní konec schodiště, na začátek schodiště, pomocí přiložených upevňovacích dílů. Postupujte podle kroků v manuálu.

Je nastavitelná šířka dostatečná pro standardní dveře?

Ano, šířka se přizpůsobí od 73 do 110 cm, což vyhovuje většině dveří a otvorů.

Lze zábranu upevnit na schodišťové zábradlí?

Ano, s volitelným příslušenstvím StairFlex (Art. č. 46906), které umožňuje upevnění na kulaté nebo hranaté tyče.

Jak otevřít a zavřít zábranu?

Současně stiskněte obě tlačítka na rukojeti, pomalu zvedněte a poté otočte dveře. Pro zavření sklopte rukojeť a ujistěte se, že se seřizovací šroub zacvakne do držícího pouzdra.

Co dělat, pokud se zábrana správně nezavírá?

Zkontrolujte vyrovnání seřizovacích šroubů a upevnění kloubových držáků. V případě potřeby seřiďte seřizovací šroub (vůle 3-4 mm). Pravidelně kontrolujte stabilitu.

Lze zábranu použít u okna?

Ne, zábrana nesmí být upevněna na okno. Je určena pro použití v interiéru na rovných a pevných plochách.

Jak udržovat zábranu?

Pravidelně ji čistěte vlhkým hadříkem a trochou mýdla. Nepoužívejte agresivní prostředky ani abrazivní houbičky.

Co dělat v případě ztraceného nebo poškozeného dílu?

Používejte pouze náhradní díly dodané výrobcem. Nepoužívejte zábranu, pokud některý díl chybí nebo je poškozený.

Lze zábranu namontovat bez vrtání?

Ne, tento model se montuje pouze šroubováním. Šrouby do dřeva jsou součástí balení. Pro jiné povrchy použijte vhodné hmoždinky (nejsou součástí dodávky).

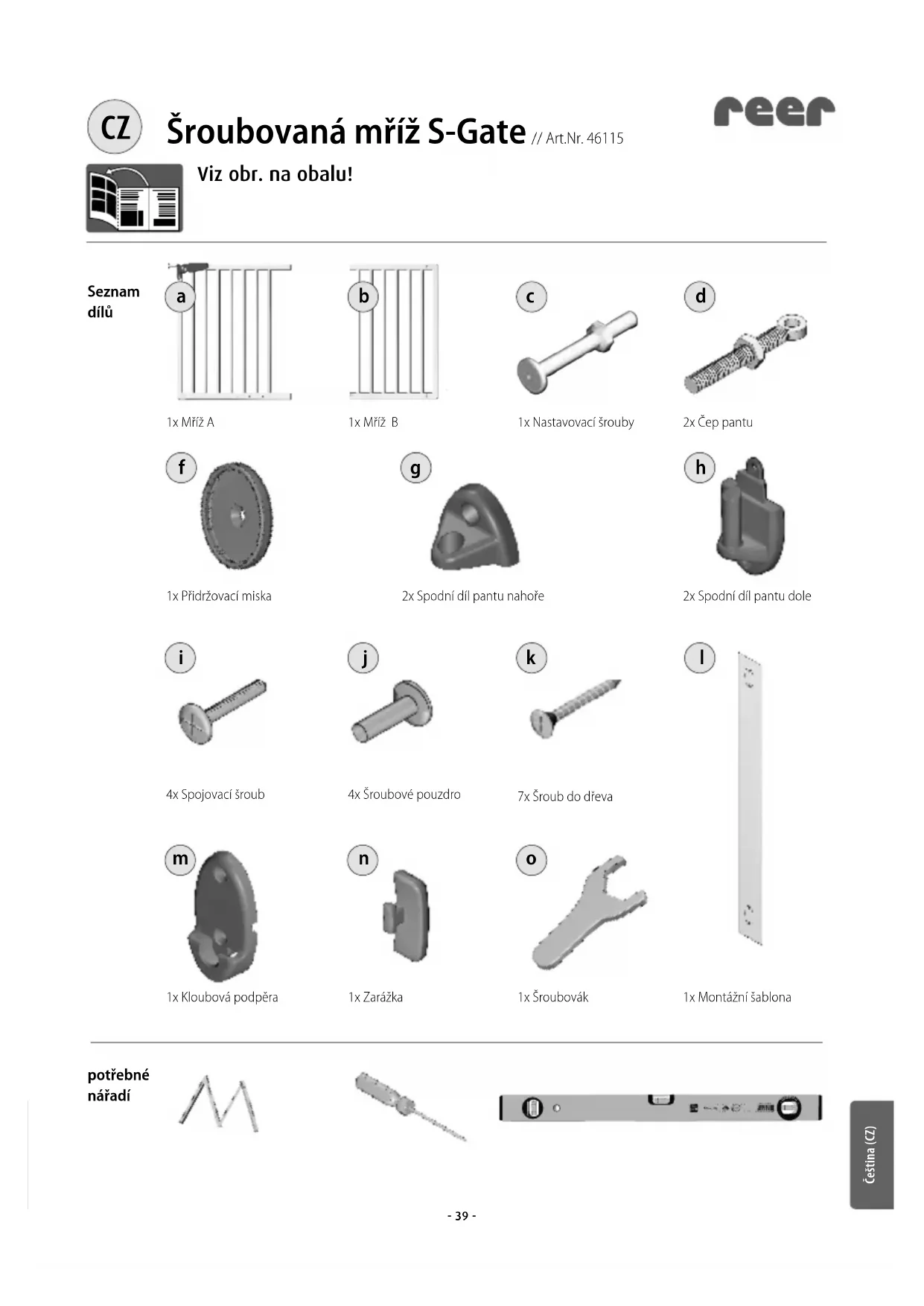

NÁVOD K OBSLUZE SGate Reer

2x Spodni dil pantu nahoře

2x Spodni dil panta dole

4x Spojovaci srob

4x Šroubové pouzdro

7x Sroub do dreva

1x Montázní sablona

1x Kloubová podpěra

1x Zarǎka

1x Sroubovak

potrebné
náradi

DULEZITE! NÁSLEDUJÍCÍNÁVODY PEČLIVE PREČIST A PRO POZDEJSIPOUZITI USCHOVAT!

Informace k vyrobku artikl c. 46115

• Material: ocel, Umělá hmota
• Variabilne nastavitelná sǐrka mǐrěze 73 - 110 cm
  Vyska smontované: 76 cm
• Mříž se otvírá a zavírá manuálné

Jestlize je ochranná mříž montovana mezi dvěma povrchy s pevnou strukturou, a podle námodu, odpovídá to požadavkúm směrnice EN 1930:2011.

VAROVÁNÍ: Chybná montáž múze být nebezpečná!

VAROVÁNÍ: Poškozená dětská ochranná mříž anebo po ztrátě jegnotlivych dlú se nésmí dále používat!
VAROVÁNÍ: Dětská ochranná mříž se nésmí montovat na okna!

VAROVÁNÍ: Nikdy ji nepoužívejte bez nástěnnych upevnováčich diskú!

POZOR:

Ochranná miříž je vchodné je pro děti do stavř 24 měsídů
- Vestige zjistite, ze je Vase dite schopne samostatne mriiz otevrit anebo ji prelezt (individualny vjoj ditete), potom mriiz dare nepouzivejte
- Zajistete, aby se v blízkosti mřije nenacházely Žádné predměty, které by mohlo Vase dǐte použít jako pomůcka k prělezení
U starśch děti hroźnebezpeći přelezení
- Anidospelé osoby nemajmi miz prelezat, ale vzdy otevrit dvirka
Mǐrǐ zhá yǎn bǎyí zājǐ shě nán, ǒte yīrì sè mǎ jiàn pǔ rǎn.
- Prosime, prěctete si po postavení ochranné mříze jestě Jednou námod k použití, aby jste se ujistili, ze jste ji postavili a pripevnì správně
- Je třeba pravidelné kontrolovat bezpečnost a stabilitu mřije. V pripadě potřeby opravit její seřizení podlePokynů v navodu k použiti
Smie pouzivat jen nahradni dilya prislusenstvi dodané vyrobcem
- Používejte artikl jen ke stanovenému účelu a dbejte na bezpečnostní upozorněné
Pří náznacích zavad mříž dale nepoužívejte
- Na mírz se nésmí věšet zádné hračky
Ochranná mříž je určěna jen pro domácí použítí

Ochranná mříž není hračka. Nenahrazuje povinnost dospělých osob rádně dohlížet na déti!

Cisteni: Nepouzivejte na cisteni zadne ostre nebo drhnouci pomucky. Cistete ochrannou mri pravidelnvhlkym hadrem a mensim mnozstvim mydlové vody.

Montáž na schody

Obzvlast'vhodnapro montaz na hornim konci schodioste, protoze se da kompletne otevrit a neni zde prekazka zakopnuti.

(A) Montovat na horní konec schodiste nemontovat na jeder schod.

(B) Na dolnim konci schodiste montovat na nejnižsichod

Montáz

POZOR: Dbeje vždy na otevirani mře směrem od nebezpečného mista, aby jste zabrani nebezpečnám situacím! Zde musí byt směr otevirání vymezen vestavbou priložéné (n) zarážky. (Kork 5)

Krok 1

Dily (a) a (b) bezpećnostnich dvírek pripevniţak je ukázano na obr.1a2. Pak je posunout ve směru na kaźdé strané otvoru tak taleko, az vznikne mezi vnějsimi, svislými príčkami mřije a plochou pro pripevnímezera nejménye 30 mm až maximálné 62 mm, obr.3.

Krok 2

Pripevnit na horní a spodní dí dvírek po dvou sadách šroubú (i) a (j), obr.4 a 5. Kontrolujte, jestli jsou díly dvírek (a) a (b) spolu pevné spojené a jestli spolu licej svislé listy. Šrouby pevné utáhněte križovém šroubovákem.

Krok 3

Nasadit Čepy pantuš matkou (d) nahore a dole na protejši strane mře (b), obr.7a8.
Nastavovaci sroub (c) pripevnil dole na druhé strane mře (a), obr.6 Artikl Č.

Krok 4

Montáž

strany s panty

Naznačte si pomoci montážni šablony (l) mista pro vrtání otvorů na straně s panty (b). Tyto jsou na šabloně označeny jako “hinge”, obr.10, 11a 12. Nejdříve se pripevnúji spodní díly pantú (h) pomoci šroubů do dřeva (k), obr.13 a 14.

Pro jinou stenu pouzijte vhodne srouby a hmozdinky.1)

Krok 5

ž strany

Dále si označte mista pro otvory na straně zavíráni (a) pomoci šablony (I). Tyto jsou na šablone označeny jako „latch", obr. 16.

Zarăzku (n) stranou do kloubová podpěra (m), obr. 9, jesté dříve, než ho prišroubujete šrouby do dřeva (k), obr. 15 a 17.

Krok 6

Zavěste Čepy pantů (d), montované na mříži, na dva spodné díly pantu (h). Nyní namontujte horní díly pantu (g), obr. 18 a 19.

1) není v obsahu dodávyk

Krok 7	Pro montáž mřiže otevřete držadlo uzáveru, obr. 20. Pritom stiskněte 2 tlacíka na obou stranách a zároven nadzvedněte držadlo. Prì otevirání se musí vždy mlne, současně stisknout obě tlacíka! Dolní nestavovaci šroub nastavte tak, aby zapadl volné do kloubové podpěry (m), obr. 21. Nyní nestavujte nestavovaci šroub v držadle tak dlouho, az má jeho hlava odstup 3 - 4 mm od plochy na straně otvrání, obr. 22. Umístěte pridržovácí misku (f) mezi hlavu nestavovacího šroubu a stěnu, označte si její polohu a príšroubujte ji šroubem (k) do dřeva, obr. 23. Nyní utáhněte matky třech šroubů pomoci doda–ného kláče (o), resp. utáhněte kolečko na šroubu uzáveru. Vase dvířka jsou prípravená k použivány.
Otevíráné mřiže	Pro nadzvednúť držadla mlné stiskněte obě tlacícka. Držadlo nadzvedněte zdola vžadu. jestlíze stisknete tlacícka príliš silné, stěžuje to nadzvednúť držadla. Vyhákěte dvířka ze spodní kloubově podpěry a otevřete dvířka, obr. 24.
Zavíráné mřiže	Prí zavíráné dvířek zkontrolujte, jestlé je nastrčený dolní nestavovací šroub do držáku dolní kloubově podpěry. Potom zavedte hlavu šroubu uzáveru spustěním držadla do prídržovácí misyk. Vždy se prěsvěděte, jestlé správně zapadly šrouby nahоře i dole do prídržovácí misyk.
Upozorněné	Mřiž je třeba pravidelně kontrolovat z hlediska bezpečností a stability prípevněné. V prípadě potřeby opravit seřizení podlePokynů v námodu k použití.

Příslušenství // podle voby k dostání

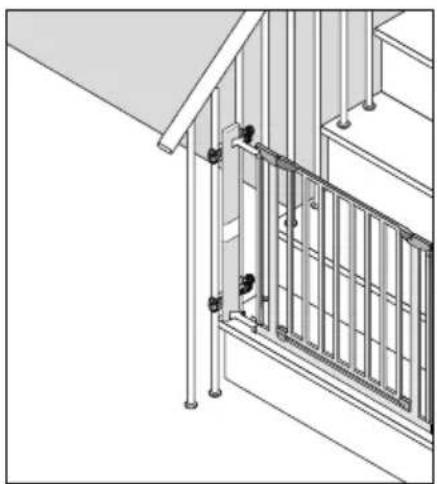

StairFlex

arti k 46906

Informace

Vhodné pro věchny upináci a sroubované mřije. Řěsi věchny problemy pri montáži na schodistové zábradlí. Montáž na kulaté nebo hranate prěcky zábradlí možná.

Uschoveje siPokladni stvrzenku a cislo artiklu.
Naroky z ručeni nebo naroky z prislibené záruky se dojednámaji jen s príslušnám
obchodnikem.

reer GmbH
Muehlstr. 41 · 71229 Leonberg · Germany
www.reer.de

Rev.035215
