BRUKSANVISNING SGate Reer

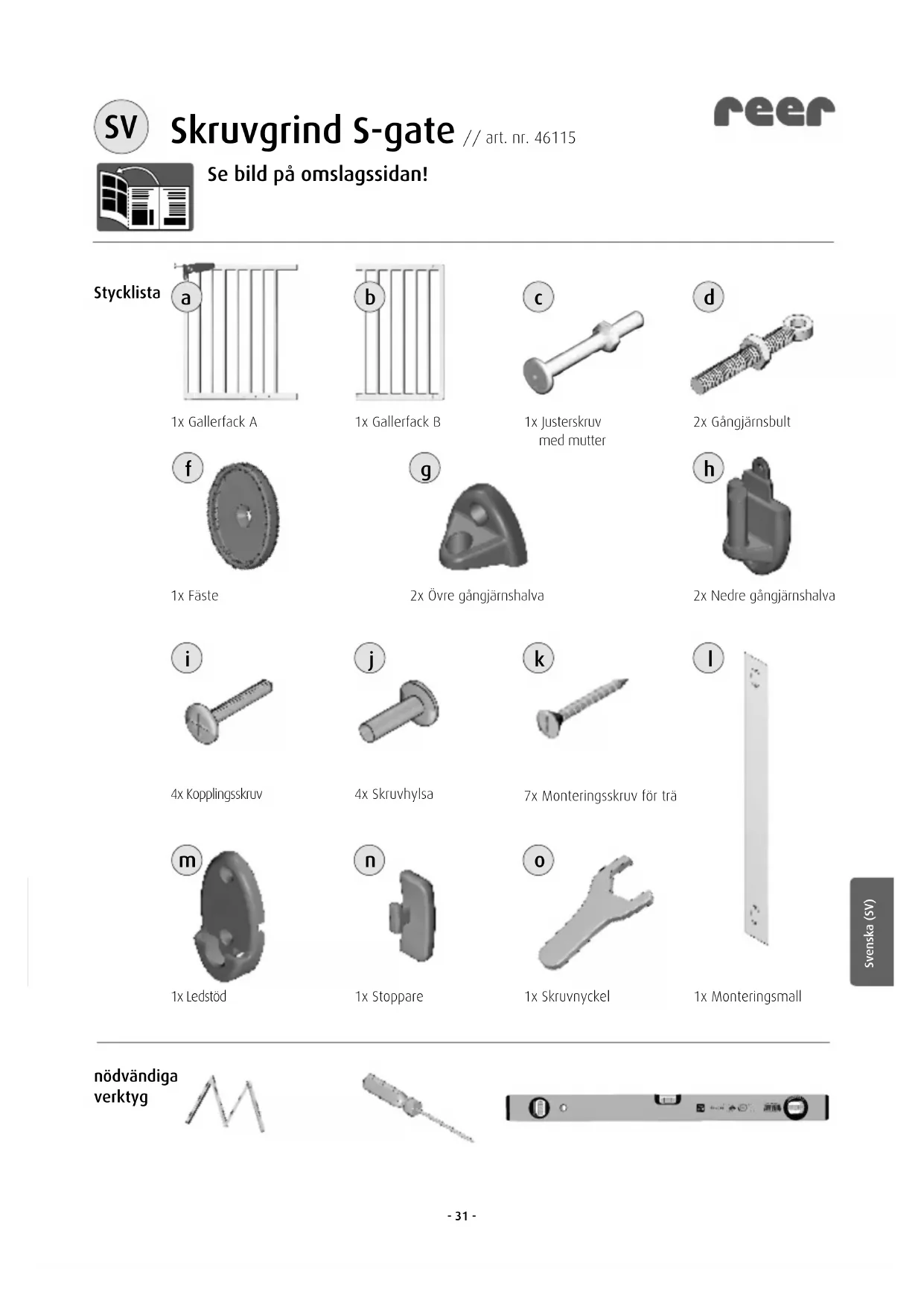

2x Övre gangjärnshalva

2x Nedre gängjärnshalva

4x Kopplingsskuv

4x Skruvhylsa

7x Monteringsskruv forra

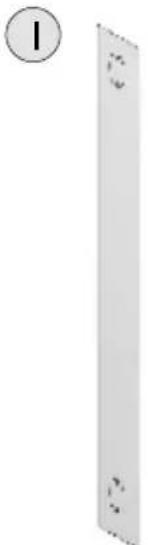

1x Monteringsmall

1x Ledstod

1x Stoppare

1x Skruvnyckel

nödvändiga verktyg

VIKTIGT! FÖLJANDE INSTRUKTIONER MÄSTE LÄSAS NOGA OCH SPARAS FÜR FRAMTIDA BRUK!

Material: Stal, Plast
- Variabel installbar gallerbredd 73 - 110 cm
Höjd monterad: 76 cm
- Grinden öppnas och stågs manuellt

När grinden installerats mellan två rena och strukturfasta ytor enlicht instruktionerna ienna manual, motsvarar den kraven i direktiv EN 1930:2011.

WARNING: En felaktig montering kan vara farlig!

WARNING: Bargrinden fär inte användas om enskilda delar skadats eller gätt forlorade!

WARNING: Barngrinden fär inte monteras på fönster!

WARNING: Far aldrig anvandas utan vaggfsten!

OBS!

• Barngrinden areendast lamplig for barn upp till 24 manader
• Marker du, att ditt barn själv klarar av att öppna resp. klättra over grinden (barnets individuella utveckling), fär grinden inte langre användas
• Se till, att det inte finns nagra foremål i narheten av barngrinden, som ditt barn skulle kunna anvanda som klätterhjalp
• Vid ädre barn foreligger risk att de klättrar over
• Aven vuxna personer bör undvika att klättra over trappgrinden, utan alltid öppna den for att gäigenom
• Trappgrunden bör alltid vara stängd och låst. Färe endast öppnas for att gåigenom
• Barngrinden bör alltid vara ständg och LAST
• After montering av barngrinden bör man lasaigenbruksanvisningen pa nytt, for att vara saker pa, att grinden har monterats korrekt
• Kontrollera grinden regelbundet med avseende på faden och stabilitet. Vid behov, kan du i afterhand forbätra installingen i overensstammelse med instruktionerna i braksanvisningen
• Använd endast reservdelar och tillbehör som levereras av tillverkaren
• Använd articeln endast für avsettändamål och beakta sakerhetsanvisingarna
• Vid tecken på brister fär grinden ej langre användas
• Det ar inte tillatet, att hänga leksaker på grinden
• Barngrinden ar bara avsedd for anvandning i hemmet

Bargrinden ar ingen leksak. Bargrinden ersatter inte vuxna personers uppsiktsplit!

Rengöring: Använd inga skarpa rengöringsmedel aller skrapende hjälpmedel. Rengör grunden regelbundet med en fuktig trasa och en liters mängd tvålvatten.

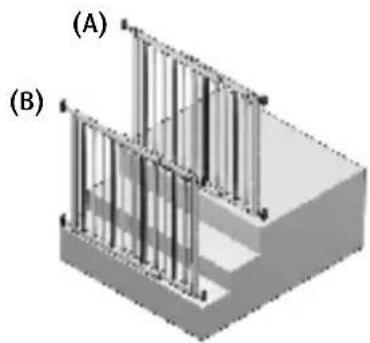

Trappmontering

Särskilt lamplig für montering langst upp på en trappa, daß den öppnar helt och ingen snubbelrisk foreligger.

(A) Monteras langst upp pa trappan och inte pa ett av trappstegen.

(B) Monteras pà trappans nedre del pa nedersta trappsteget

Montering

OBS! Grinden mäste alltid öppnas i riktning bort fran riskzonen, for att undvika farlga situationer! Öppningsriktningen skabegrānsas med hjälp av den medfoljande stoppanordningen (n). (Steg 5)

Steg1

Sakerhetsdörrens delar (a) och (b) monteras enligt beskrivningen på bilderna 1 och 2. Därefter for du dessa i riktning mot öppningen på varje sida, tills avständet mellan de yttre vertikala spjälorna och monteringsytorna ar minst 30mm och högst 62mm , bild 3.

Steg 2

Montera var sva sel monteringsskruvar (i) och (j) pa dorrens ovre- och nedre del, bild 4 och 5. Kontrollera om dorkomponenterna (a) och (b) ar fast forbundna med varandra och de vertikala listerna slutar jamnt. Dra at skruvarna hart med en stjärnskruvmejsel.

Steg 3

Gängjärnsbulten med mutter (d) ska monteras uppe och nere pa den sida av grinden (b), som befinner sig mittemot laset, bild 7 och 8.

Montera justerskruven (c) pa andra sidan av grinden (a), bild 6.

Steg 4

Markera borrhalen pa gangjarnssidan (b) med hjalp av monteringsmallarna (l). Dessa har markerats med beteckningen "hinge", bild 10, 11 och 12. Till en borjan fester man endast de nedre delarna av gangjärnen med hjalp av traskruvar (k), bild 13 och 14. Vid andra monteringsunderlag maste lampliga skruvar och pluggar användas. 1)

Steg 5

Markera skruvhalen for lassidan (a) med hjalp av monteringsmallarna (l). Dessa har markerats med beteckningen "latch", bild 16.

Montering av angjarnssidan

For detta andamal for du in stopparen (n) sidledes i ledstod (m), bild 9, innan detta monteras med hjalp av traskruvarna, bild 15 och 17.

Steg 6

De gängjärnsbultar (d) som monterats på grinden hangs nu fast på gängjärnens bada underdelar (h). Montera nu gängjärnens overdelar (g), bild 18 och 19.

Steg 7	Für att montera grinden måste låsets handtag öppnas, bild 20. För dettaändamål trycker du på de 2 knapparna på báda sidor och lyfter samtidigt på handlaget. För att kunna öppna måste man alltid trycka på báda knapparna samtidigt! Ställ in den nedre justerskruven, sö att den passar in i ledstödet och kan sjunka in fritt, bild 21. Nu ställer du in justerskruven i handtaget ända tills justerskruvens huvud befinner sig på 3-4 mm avständ frän öppningsytan, bild 22. Fästet (f) placeras mellan justerskruvens huvud och vöggen, markera positionen, och montera fästet medTRSkruven (k),bild 23. Nu drar du at muttrarna på de tre fästkruvarna med hjälp av medfoljande skruvnyckel (o) resp. med hjälp av handhjulet på låsets fästkruv. Dörren kan nu användas.
Öppna	Für att lyfta handtaget trycker du fösiktigt på báda knapparna. Lyft fösiktigt på handtaget bakifrän/nerifrän. Det blir svärare att lyfta på handtaget om man trycker für hört på knapparna. Lyft ut dörren ur det nedre ledstödet och sväng upp den, bild 24.
grinden
Stäng	Kontrolera om den nedre justerskruven befinner sig i det nedre ledstödet s hallmarkare när du stänger dörren. Därefter for du in låsets skruhuvud i fästet genom att sänka ned handtaget. Forvissa dig alltid om, att fästkruvarna uppe och nere sitter korrekt i fästena.
grunden
Hänvisning	Kontrolera grinden regelbundet med hänseende på fästen, stabilitet och låsets Funktion. Vid behov kan man justera inställningen i overensstammelse med anvisningarna i bra克斯anledningen.

Tillbehör//erhälles vid behov

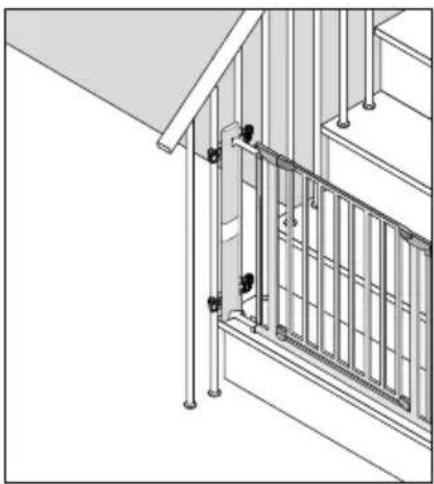

StairFlex

Art. Nr. 46906

Information Passande for alla klam- och skruvgrindar. Loser alla monteringsproblem i samband med trappracken. Montering pa runda aller fyrkantiga spjalor till trappracken ar mojlig.

Spara kvitto, bruksanvising och articelnummer.
Garantiansprak fär endast handlaggas tillsammans med Återförsäljaren.
