BRUKSANVISNING IGate Reer

Se bild på omslagssidan!

Stycklista

2xacd

För in fästs- kru-varnas

2 x Justerskruv med låsratt

• Material: Stål, Plast
• Variabel inställbar gallerbredd 77,5 – 83,5 cm
  • Höjd monterad: 77 cm
• Grinden stängs automatiskt
• Kan utvidgas med maximalt 3 förlängningar per sida

Öppningsbredd med monterad förlängning

1x förlängning 83,5 cm - 90,5 cm
2x förlängning 90,5 cm - 97,5 cm
3x förlängning 97,5 cm - 104,5 cm
4x förlängning 104,5 cm - 111,5 cm
5x förlängning 111,5 cm - 118,5 cm
6x förlängning 118,5 cm - 125,5 cm

När grinden installerats mellan två rena och strukturfasta ytor enligt instruktionerna i denna manual, motsvarar den kraven i direktiv EN 1930:2011.

WARNING: En felaktig montering kan vara farlig.

WARNING: Barngrinden får inte användas om enskilda delar skadats eller gått förlorade.

WARNING: Barngrinden får inte monteras på fönster.

VARNING: Får aldrig monteras utan väggfästen! Dessa limmas eller skruvas fast enligt beskrivningen i denna manual om underlaget inte går att limma på.

OBS!

• Barngrinden är endast lämplig för barn upp till 24 månader.
• Märker du, att ditt barn själv klarar av att öppna resp. klättra över grinden (barnets individuella utveckling), får grinden inte längre användas.
• Se till, att det inte finns några föremål i närheten av barngrinden, som ditt barn skulle kunna använda som klätterhjälp.
• Vid äldre barn föreligger risk att de klättrar över.
• Även vuxna personer bör undvika att klättra över trappgrinden, utan alltid öppna den för att gå igenom.
• Trappgrinden bör alltid vara stängd och låst. Får endast öppnas för att gå igenom.
• Äldre barn få inte gunga med grinden.
• Efter montering av barngrinden bör man läsa igenom bruksanvisningen på nytt, för att vara säker på, att grinden har monterats korrekt.
• Kontrollera grinden regelbundet med avseende på fästen och stabilitet. Vid behov, kan du i efterhand förbättra inställningen i överensstämmelse med instruktionerna i bruksanvisningen.
• Använd endast reservdelar och tillbehör som levereras av tillverkaren.
• Använd artikeln endast för avsett ändamål och beakta säkerhetsanvisningarna.
• Vid tecken på brister får grinden ej längre användas.
• Det är inte tillåtet, att hänga leksaker på grinden.
• Barngrinden är bara avsedd för användning i hemmet.

Barngrinden är ingen leksak. Barngrinden ersätter inte vuxna personers uppsiktsplikt!

Rengöring: Använd inga skarpa rengöringsmedel eller skrapande hjälpmedel. Rengör grinden regelbundet med en fuktig trasa och en liten mängd tvålvatten.

Hänvisning för montering i kombination med förlängningar:

Vill du installera grinden i kombination med förlängningarna, börjar du på sidan 41 och gör enligt anvisningarna "Montering av förlängningar".

Montering	OBS! Grinden måste alltid öppnas i riktning bort från riskzonen!För att begränsa öppningsriktningen kan man vid behov (tillsats) montera en stopper (j) bild 1.
____Steg 1	Sätt i de 4 skruvkåporna (a, c, d) i grindens 4 hörn tillsammans med justerskruvarna (e) och (f).OBS! Följ under alla omständigheter anvisningarna påbild 2–5när du sätter i komponenterna (a, c, d).Skruvkåporna (c) ska endast föras in lätt, så att man fortfarande kan se färgerna.Bild 4.För in skruvkåporna (a) och (d) komplett.Bild 2, bild 3, bild 5.OBS! Skruvkåporna (a, c, d)saknar innergänga. Skruvarna ska endast sättas i, resp. dras ut.
____Steg 2	Ställ upp grinden rakt och lodrätt, direkt på golvet i mitten av öppningen så att avståndet från varje sida inte är större än 62 mm.Bild. 6.Dra ut de nedre justerskruvarna på båda sidorna om trappgrinden lika mycket, ända tills de rör vid monteringsytorna.bild 7, bild 8.Montering av väggfästena (g)
Obs!	När måste man under alla omständigheter skruva fast väggfästena (g)?• på underlag av trä -> med medföljande träskruvar (h)• på puts eller mjuka ytor -> med lämpliga skruvar och pluggar 1)Ta bort skyddsfolien på de vidhäftande ytorna på väggfästenas baksida och placera dessa mellan justerskruvarna och monteringsytan,bild 9 och 10.Tips:Underlätta monteringen genom att skruva tillbaka justerskruven endast på den ena sidan av grinden, medan den mittemot liggande justerskruven stöder grinden på monteringsytan.Dra åt muttrarna på underdelen med nyckeln. Dra åt dem lika mycket på båda sidor, tills skruvkåpan (c) tryckts in så långt i ramen, att endast den gröna ramen syns,bild 11.OBS! Visas trots montering av väggfästena ej den gröna färgen på indikatorn, är monteringsunderlaget inte tillräckligt stabil. I detta fall måste antingen en skruvgrind användas eller klämytan på väggen förstärkas, t.ex. med klämbrådan StairFlex1.

1) ingår ej i leveransen

Steg 3

På gångjärnssidan drar du ut justerskruven på grindens övre sida bild 13, tills avständet mellan vägg och grindens ram är identiskt både uppe och nere bild 14 (Det vertikala staget på grindens ram har monterats med en ringa vinkelavvikelse, för att spänna grinden i monteringsöppningen), bild 15.

Dra ut justerskruven på grindens lässida så längt bild 12, att avständet mellan ramens läcklock och handtagets mekanism är 3 - 4 mm, bild 16.

Kontrollera efter spänningen, om avständet från den mellersta stängen till monteringsytan är lika stort, och stängen därmed står upprätt, bild 17.

Öppna / Stäng grinden

För att öppna dörren, trycker du på läsets öppningsknapp och för denna så länge bakåt, tills låsbulten av metall kommer ut ur ramhusets läsöppning, bild 18.

Lyft något på grinden för att öppna. När du gått igenom släpper du grinden, den svänger tillbaka ur alla lägen och stängs automatiskt.

Grön indikering: Dörren har stängts ordentligt, bild 19.

Röd indikering: Varning - Dörren är inte låst! Bild 20.

Förvissa dig om, att indikeringen är grön när du passerat.

Trappmontering

OBS!

Grinden öppnas alltid bort från riskområdet! För att begränsa öppningsriktningen kan man vid behov (tillsats) montera en stopper.

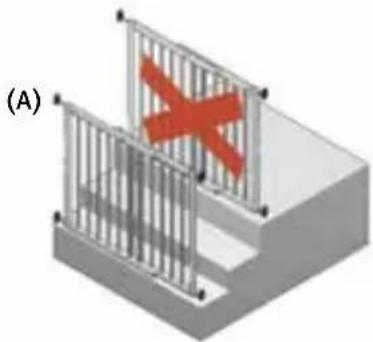

(A) Monteras på trappans nedre del på nedersta trappsteget

Montering av förlängningar (max. 6 stycken)

Användning av flera förlängningar

Ta loss justerskruvarna (e) och (f) och sätt fast förlängningen/förlängningarna på varje sida om trappgrinden. Sätt fast justerskruvarna i förlängningen/förlängningarna. Bild 21

VWid användning av flera förlängningar fördelas dessa jämnt på båda sidor om grinden. Bild 22 Använd aldrig flera förlängningar på endast en sida! Bild 23

Sätt fast förlängningarna i varandra. I den sista förlängningen sätter du fast justerskruvarna (e) och (f). Fortsätt med monteringen enligt beskrivningen på sidan 40.

Den fluorescerande skenan Night-Safe, som klistras fast nere på ramen, ger säkerhet i mörker. 30 minuter dagsljus låter den lysa 9 - 12 timmar.

Tillbehör // erhålles vid behov

Förlängning

7 cm //art. nr. 46900/46901

Y-spindel

art. nr. 46905

Information

Passar till följande klämgrindar

46730, 46302, 46340 och 46402. Finns i

färgerna vitt och grått.

Passar till följande klämgrindar

46302, 46320, 46340 och 46402.

Y-spindeln gör det möjligt att montera

klämgrinden på runda spjälor till

trappräcken med en diameter på 0 - 80 mm.

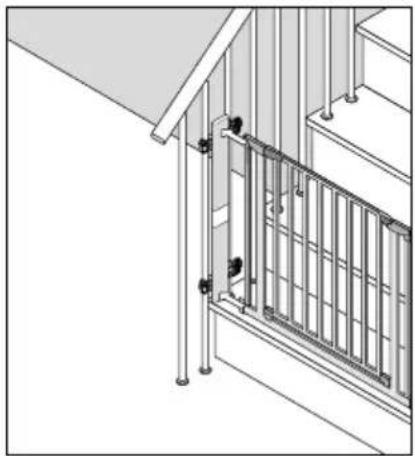

Passande för alla kläm- och skruvgrindar.

Löser alla monteringsproblem i samband med

trappräcken. Montering på runda eller

fyrkantiga spjälor till trappräcken är möjlig.

Spara kvitto, bruksanvisning och artikelnummer.

Garantianspråk får endast handläggas tillsammans med återförsäljaren.
