MANUALE UTENTE IGate Reer

Barriera a fissaggio I-Gate

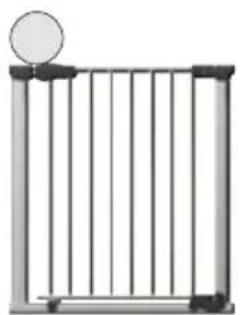

Vedere la figura sulla pagina di copertina!

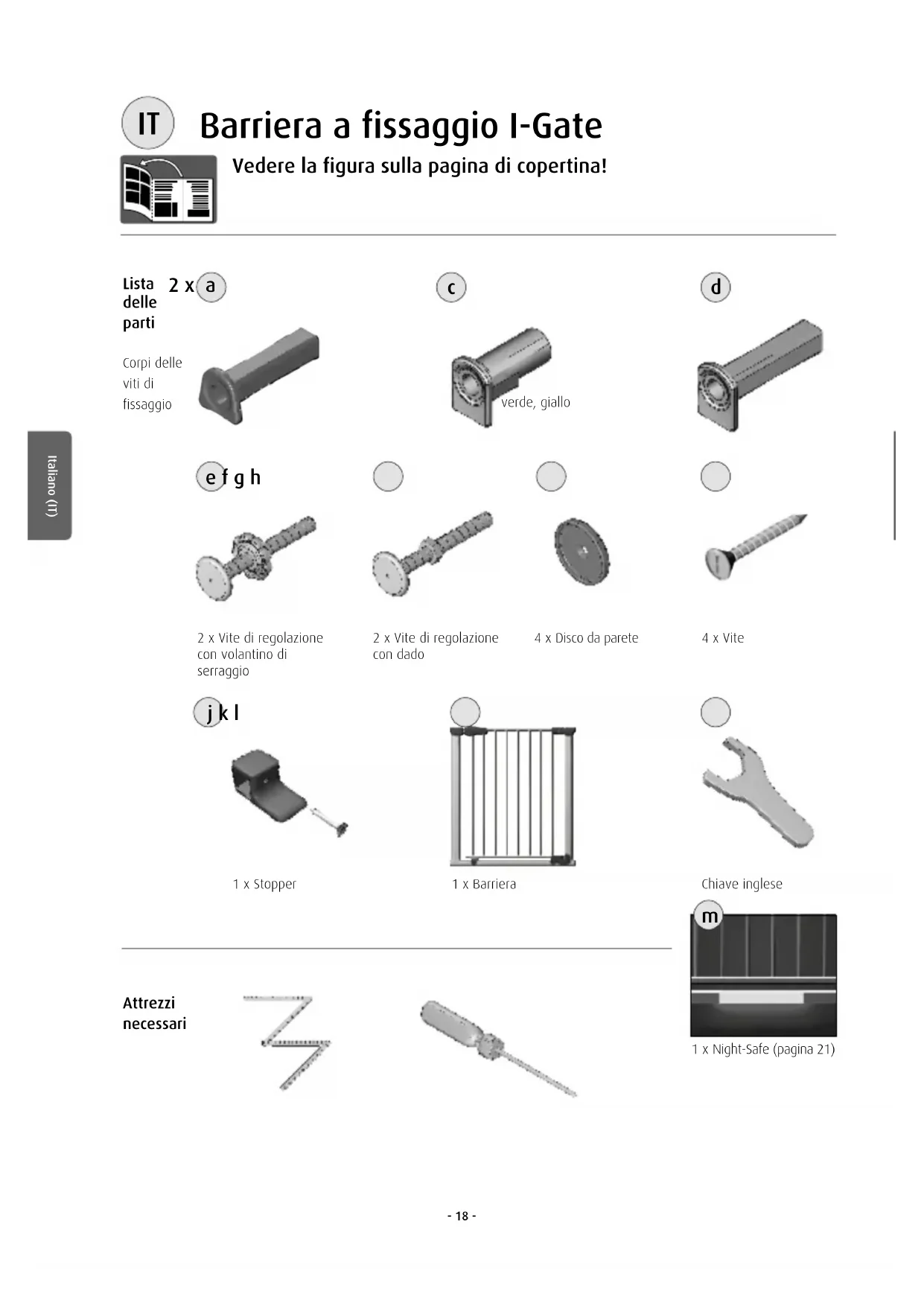

Lista delle parti

2x a

Corpi delle viti di fissaggio

2 x Vite di regolazione con volantino di serraggio

C

2 x Vite di regolazione con dado

[Non-Text]

[Non-Text]

4 x Vite

jkl

1 x Stopper

Informazione sul prodotto art. n° 46302

• materiale: acciaio, sintetico
  • Larghezza della barriera regolabile 77,5 - 83,5 cm
• Altezza montato: 77 cm
  • La barriera si chiude automaticamente
• Espandibile con un massimo di 3 prolungamenti per lato

Larghezza con prolungamenti montati

1x Prolungamento 83,5 cm - 90,5 cm
2x Prolungamento 90,5 cm - 97,5 cm
3x Prolungamento 97,5 cm - 104,5 cm
4x Prolungamento 104,5 cm - 111,5 cm
5x Prolungamento 111,5 cm - 118,5 cm
6x Prolungamento 118,5 cm - 125,5 cm

La barriera di protezione rispetta le direttive EN 1930:2011 se installata tra due superfici pulite e stabili come illustrato nelle istruzioni.

AVVERTENZA: La barriera può essere pericolosa se montata in modo scorretto.

AVVERTENZA: La barriera di protezione per bambini non deve essere utilizzata se danneggiata o se alcune parti sono mancanti.

AVVERTENZA: La barriera di protezione per bambini non deve essere montata alle finestre.

AVVERTENZA: AVVERTENZA: Non fissare mai senza fissatori per parete! Questi devono essere incollati oppure, in caso di superfici non adatte, fissati con trapano e viti come indicato nelle istruzioni.

ATTENZIONE:

• La barriera di protezione è adatta per bambini di età non superiore ai 24 mesi.
• Se doveste constatare che il Vostro bambino è in grado di aprire e/o di scavalcare la barriera (autoapprendimento del bambino), sospendere l'utilizzo della barriera.
• Assicuratevi che vicino alla barriera di protezione non si trovi nessun oggetto che il vostro bambino potrebbe usare per scavalcarla.
• I bambini più grandi potrebbero scavalcare la barriera.
• Anche gli adulti non dovrebbero mai scavalcare il cancelletto di protezione, bensì aprirlo sempre per il passaggio.
• Il cancelletto di protezione deve sempre essere chiuso e bloccato; aprire solo per passare.
• I bambini più grandi non devono dondolarsi con il cancelletto della barriera.
• Dopo aver montato la barriera di protezione La preghiamo di rileggere le istruzioni per l'uso al fine di accertarsi che la barriera sia posizionata e saldata correttamente.
• Testare regolarmente la solidità e la stabilità della barriera. Se necessario perfezionare l'installazione della barriera adattando le indicazioni delle istruzioni per l'uso.
• Utilizzare solo pezzi di ricambio e accessori forniti dal produttore del prodotto.
• Utilizzare l'articolo solo per i fini previsti e prestare attenzione alle precauzioni per l'uso.
  • Non utilizzare se difettoso.
  • Non appendere giocattoli alla barriera di protezione.
• Il cancelletto di protezione per bambini è adatto solo

La barriera di protezione non è un giocattolo ne un sostituto dell'adeguata sorveglianza degli adulti nei riguardi dei bambini.

Pulizia: Non pulire con detergenti aggressivi o abrasivi. Pulire regolarmente la barriera protettiva con un panno umido e lisciva di sapone.

Indicazioni per il montaggio dei prolungamenti:

Se si desidera installare i prolungamenti al cancelletto della barriera, andare a pagina 21 e seguire le indicazioni dal titolo „Montaggio dei prolungamenti“.

Montaggio	ATTENZIONE: Aprire sempre il cancelletto stando sul lato pericoloso!È possibile montare un fermo per regolare (j) fig. 1 il senso di apertura della barriera.
____Passo n°1	Inserire i 4 tasselli (a, c, d) con le viti di regolazione (e) e (f) nei 4 angoli del cancelletto.Nell'inserire le parti (a, c, d) attenersi strettamente alle indicazioni delle fig. 2 – 5.Spingere solo leggermente i tasselli (c), in modo che i colori restino visibili. Fig. 4.Inserire fino in fondo i tasselli (a) e (d). Fig. 2, fig. 3, fig. 4.Attenzione! I tasselli (a, c, d) non hanno filettatura interna. Le viti vengono solo inserite o estratte.
____Passo n°2	Collocare il cancelletto in posizione dritta e verticale al centro dell'apertura, direttamente sul pavimento, in modo che la distanza da ogni lato non sia superiore a 62 mm. Fig. 6.Estrarre della stessa lunghezza le viti di regolazione inferiori su entrambi i lati del cancelletto, fino a quando non toccano le superfici di montaggio. Fig. 7, fig. 8.Montaggio delle ghiere d'arresto (g)In che casi l'installazione del disco da parete (g) è obbligatoriamente necessario?• su superfici di legno -> utilizzando la vite da legno qui annessa (h)• su intonaco o superfici friabili -> utilizzando apposite viti e perni per pareti 1)Rimuovere la pellicola di protezione dello strato adesivo sulla parte posteriore del disco da parete e posizionarlo tra la vite di regolazione e la parete di applicazione, fig 9 e 10.Suggerimento: Il montaggio sarà più semplice se si svita leggermente la vite di fissaggio solo dal lato del cancelletto mentre la vite di fissaggio speculare alla prima si trova in contatto con la superficie di applicazione.
Montaggio del fermo	Con la chiave stringere i dadi su entrambi i lati della parte inferiore in modo uguale, fino a quando il tassello (c) non è sufficientemente inserito nel telaio da lasciar vedere solo le strisce verdi, fig. 11.ATTENZIONE! Se, anche dopo aver montato il disco da parete, l'indicatore non diventa verde, significa che la parete di applicazione non è sufficientemente stabile. In questo caso è opportuno usare una barriera da avvitare oppure rinforzare la superficie di bloccaggio della parete utilizzando, ad esempio, il morsetto di bloccaggio StairFlex ^1 .

1) non incluso nella confezione

____Passo n°3

Estrarre le viti di fissazione della parte superiore del cancelletto, sul lato della cerniera, finché fig. 13,la distanza tra la parete e il bordo della barriera non sia sopra e sotto identica fig. 14(La sbarra verticale del bordo del cancelletto è leggermente perpendicolare di modo da fissare il cancelletto nel luogo di applicazione della barriera), fig. 15.Estrarre la vite di montaggio dalla parte superiore dal lato della chiusura fig. 12,di modo che la distanza tra la capsula di chiusura del bordo e la maniglia sia di 3 - 4 mm, fig. 16.Dopo il fissaggio, controllare che la distanza tra la barra centrale e la superficie di applicazione sia la stessa e che la barra sia quindi in posizione verticale, fig. 17.

Apertura / Chiusura della barriera

Per aprire il cancelletto premere il tasto di sblocco della chiusura e spingere il cancelletto verso di sé, finché il perno di serraggio metallico non sporga dall'apertura della traversa del telaio del bordo, fig. 18.Per aprire il cancelletto sollevare leggermente la porta. Dopo aver attraversato la barriera lasciare il cancelletto: in qualunque posizione questo si trovi tornerà a chiudersi automaticamente.Segnale verde: la porta è chiusa in sicurezza, fig. 19.Segnale rosso: Pericolo: la porta non è bloccata! Fig. 20.Dopo aver attraversato la barriera, assicurarsi che l'indicatore sia verde.

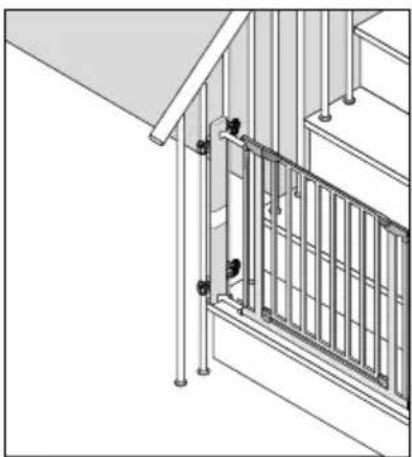

Applicazione a scale

ATTENZIONE!

(A) Applicare nella parte inferiore alla fine di una rampa di scale, sull'ultimo gradino.

Montaggio del prolungamento (6 pezzi max.)

Utilizzo di più di un prolungamento

Rimuovere le viti di regolazione (e) e (f) e attaccare il/i prolungamento/i su entrambi i lati del cancelletto per porte. Inserire le viti di regolazione nel/i prolungamento/i. Fig.21

Se si utilizzano più prolungamenti suddividerli uniformemente su entrambi i lati del cancelletto, Fig. 22. Non applicare mai più prolungamenti solo su un lato! Fig. 23.

Inserire i prolungamenti uno dentro l'altro. Nell'ultimo prolungamento vengono inserite le viti di regolazione (e) e (f). Proseguire nel montaggio come descritto a pagina 20.

La striscia luminosa Night-Safe incollata sotto il telaio garantisce sicurezza al buio. 30 minuti di luce diurna la fanno illuminare per 9 - 12 ore.

Accessori // acquistabili a richiesta

Prolungamento

7 cm //art. n° 46900/46901

Y-Spindel

art. n° 46905

Informazione

Applicabile alle seguenti barriere a fissaggio: 46730, 46302, 46340 e 46402. Disponibili nei colori bianco e grigio.

Applicabile alle seguenti barriere a fissaggio: 46302, 46320, 46340 e 46402. La vite elicoidale permette l'installazione della barriera a fissaggio a ringhiere di scale rotondedi diametro compreso tra 0-80 mm.

Adatto a tutte le barriere di fissaggio e a vite. Risolve quasi ogni problema di applicazione in caso di installazione a ringhiere di scale. Possibile applicazione ai puntelli di ringhiere rotonde o angolari.

La preghiamo di conservare lo scontrino d'acquisto, le istruzioni d'uso e il numero dell'articolo.

Eventuali diritti di garanzia o diritti derivanti da promesse di garanzia devono essere chiariti esclusivamente con il rivenditore.
