BEDIENUNGSANLEITUNG IGate Reer

2 x Justierschraube mit Handrad

[Non-Text]

2 x Justierschraube mit Mutter

[Non-Text]

[Non-Text]

4 x Halteschalen

4 x Schrauben

jkl

[Non-Text]

1 x Night-Safe (Seite 6)

WICHTIG! DIE FOLGENDEN ANLEITUNGEN SIND SORGFÄLTIG ZU LESEN UND FÜR SPÄ- TERES NACHSCHLAGEN AUFZUBEWAHREN !

Produktinformation Art.Nr. 46302

• Material: Stahl, Kunststoff
• Variabel einstellbare Gitterbreite 77,5 – 83,5 cm
- Höhe montiert: 77 cm
• Das Gitter schließt automatisch
- Erweiterbar mit maximal 3 Verlängerungen je Seite

Öffnungsbreite mit montierter Verlängerung

1x Verlängerung 83,5 cm - 90,5 cm
2x Verlängerung 90,5 cm - 97,5 cm
3x Verlängerung 97,5 cm - 104,5 cm
4x Verlängerung 104,5 cm - 111,5 cm
5x Verlängerung 111,5 cm - 118,5 cm
6x Verlängerung 118,5 cm - 125,5 cm

Wenn das Schutzgitter zwischen zwei sauberen und strukturfesten Oberflächen gemäß den in der Anleitung aufgeführten Anweisungen installiert wird, entspricht es den Anforderungen der Richtlinie EN 1930:2011

WARNUNG: Eine fehlerhafte Montage kann gefährlich sein.

WARNUNG: Das Kinderschutzgitter darf bei Beschädigung oder Verlust einzelner Teile nicht verwendet werden.

WARNUNG: Das Kinderschutzgitter darf nicht an Fenstern angebracht werden.

WARNUNG: Niemals ohne Wandbesfestigungsteller befestigen! Diese werden angeklebt oder bei nicht klebegeeignetem Untergrund angeschraubt wie in der Anleitung beschrieben.

ACHTUNG:

• Das Schutzgitter eignet sich nur für Kinder bis zu einem Alter von 24 Monaten
• Sollten Sie feststellen, dass Ihr Kind in der Lage ist, das Gitter selbstständig zu öffnen bzw. es zu überklettern (individuelle Kindesentwicklung), das Gitter nicht mehr verwenden
• Stellen Sie sicher, dass sich keine Gegenstände in der Nähe des Schutzgitters befinden, die Ihr Kind als Kletterhilfe verwenden könnte
• Bei älteren Kindern besteht die Gefahr des Überkletterns
• Auch Erwachsene sollten das Schutzgitter nicht überklettern, sondern zum Durchgehen immer öffnen
• Das Schutzgitter sollte immer geschlossen und verriegelt sein, nur zum Durchgehen öffnen
• Ältere Kinder dürfen nicht mit der Gittertür schaukeln
• Nach Einbau des Schutzgitters bitte die Gebrauchsanleitung erneut durchlesen, um sich zu vergewissern, dass das Gitter richtig aufgestellt und befestigt ist
• Das Gitter auf Sicherheit der Befestigungen und Standsicherheit hin regelmäßig überprüfen. Wenn es nötig ist, die Einstellung gemäß den in der Gebrauchsanleitung aufgeführten Anweisungen nachbessern
• Es dürfen nur vom Hersteller gelieferte Ersatzteile und Zubehör verwendet werden
• Benutzen Sie den Artikel nur zu dem vorgesehenen Zweck und beachten Sie die Sicherheitshinweise
• Bei Anzeichen von Mängeln darf das Gitter nicht mehr verwendet werden
• Es darf kein Spielzeug an das Schutzgitter angehängt werden
• Das Kinderschutzgitter ist nur für den häuslichen Gebrauch im Innenbereich bestimmt

Das Schutzgitter ist kein Spielzeug. Es ersetzt nicht die ordnungsgemäße Aufsichtspflicht durch Erwachsene!

Reinigung: Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder kratzende Hilfsmittel. Reinigen Sie das Schutzgitter regelmäßig mit einem feuchten Lappen und ein wenig Seifenlauge.

Montage	ACHTUNG: Das Gitter immer von der Gefahrenstelle weg öffnen!Zur Begrenzung der Öffnungsrichtung ist optional der Einbau des Stoppers (j)Abb. 1möglich.
____ Schritt 1	Stecken Sie die 4 Schraubengehäuse (a, c, d) zusammen mit den Justierschrauben (e) und (f) in die 4 Ecken des Gitters. Bitte beim Einsetzen der Teile (a, c, d) genau an die Anweisungen der Abb. 2 – 5 halten.Schraubengehäuse (c) nur leicht einschieben, so dass die Farben sichbar bleiben.Abb. 4Schraubengehäuse (a) und (d) komplett einschiebenAbb. 2, Abb.3, Abb.5Achtung! Die Schraubengehäuse (a, c, d) haben kein Innengewinde. Die Schrauben werden nur eingesteckt, bzw. herausgezogen.
____ Schritt 2	Stellen Sie die Tür gerade und senkrecht in der Mitte der Öffnung direkt auf den Fußboden auf, so dass der Abstand von jeder Seite nicht größer als 62 mm ist.Abb. 6.Ziehen Sie die unteren Justierschrauben auf beiden Seiten des Türgitters gleichmäßig heraus, bis sie die Montageflächen berühren,Abb. 7 und 8.Montage der Halteschalen (g)
Achtung!Wann ist eine Verschraubung der Halteschalen notwendig?	Wann ist die Verschraubung der Halteschalen (g) zwingend erforderlich?auf einem Holzuntergrund -> mit den beiliegenden Holzschrauben (h)auf Putz oder weichen Oberflächen -> mit geeigneten Schrauben und Wanddübeln 1)Entfernen Sie die Schutzfolie der Klebeflächen auf der Rückseite der Halteschalen und platzieren diese zwischen den Justierschrauben und der Befestigungsoberfläche,Abb. 9 und 10.Tipp: Erleichtern Sie sich die Montage, indem Sie die Justierschraube nur auf einer Seite des Türgitters leicht zurückdrehen, während die gegenüberliegenden Justierschrauben das Gitter an der Befestigungsoberfläche abstützen.
Einstellen der unterenJustierschrauben	Ziehen Sie die Muttern mit dem Schlüssel am Unterteil auf beiden Seiten gleichmäßig an, bis das Schraubengehäuse (c) soweit in den Rahmen gedrückt ist, daß nur noch der grüne Streifen sichtbar ist,Abb. 11.ACHTUNG! Sollte trotz Montage der Halteschalen nicht die grüne Farbe im Farbindikator zu sehen sein, ist der Befestigungsuntergrund nicht stabil genug. In diesem Fall muss ein Schutzgitter zum Schrauben verwendet werden, oder die Klemmfläche der Wand verstärkt werden z.B. durch das Klemmbrett StairFlex'.

1) nicht im Lieferumfang enthalten

Schritt 3

Einstellen der oberen Justierschrauben

Ziehen Sie die Justierschraube an der Oberseite des Türgitters auf der Scharnierseite solange heraus, Abb. 13, bis der Abstand zwischen Wand und Gitterrahmen oben und unten identisch ist Abb. 14 (Die Vertikalstrebe des Türgitter-Rahmens ist mit einer leichter Winkelabweichung angebracht, um das Türgitter in der Montageöffnung zu verspannen), Abb. 15. Justierschraube oben auf der Verschlusseite des Gitters soweit herausziehen Abb. 12, bis der Abstand zwischen der Rahmenabschlusskappe des Rahmens und Griffmechanismus 3 - 4 mm beträgt, Abb. 16.

Nach dem Verspannen überprüfen, dass der Abstand von der mittleren Stange zur Befestigungsoberfläche gleich groß ist, die Stange also senkrecht steht, Abb. 17.

Öffnen und Schließen des Türgitters

Um die Tür zu öffnen, schieben Sie die Entriegelungstaste des Verschlusses so lange nach hinten, bis der metallische Riegelbolzen aus der Riegelöffnung des Rahmengehäuses austritt, Abb. 18. Zum Öffnen das Türelement leicht anheben. Nach dem Durchgehen die Tür loslassen, sie schwingt aus jeder Position zurück und schließt automatisch.

Grüne Anzeige: Tür sicher geschlossen, Abb. 19. Rote Anzeige: Gefahr - Tür nicht verriegelt! Abb. 20

Vergewissern Sie sich nach dem Durchgehen, daß die Anzeige grün ist.

Die Treppenmontage

Achtung! Am oberen Ende sollte ein Treppengitter von reer ohne Rahmen verwendet werden.

(A) Am unteren Ender der Treppe vorn auf der untersten Stufe anbringen.

Montage der Verlängerungen (max. 6 Stück)

Verwendung mehrerer Verlängerungen

Justierschrauben (e) und (f) abnehmen und Verlängerung/en an jeder Seite des Türgitters anstecken. Justierschrauben in die Verlängerung/en einstecken. Abb. 21

Bei Verwendung mehrerer Verlängerungen werden diese gleichmäßig auf beide Gitterseiten verteilt, Abb. 22. Niemals mehrere Verlängerungen nur auf einer Seite einsetzen! Abb. 23

Die Verlängerungen ineinander stecken. In die letzte Verlängerung werden die Justierschrauben (e) und (f) eingesteckt. Selzen Sie die Montage fort wie auf Seite 5 beschrieben.

Montage Night-Safe

Die unten an den Rahmen geklebte, fluoreszierende Leuchtschiene Night-Safe sorgt für Sicherheit im Dunkeln. 30 Minuten Tageslicht lassen sie 9 - 12 Stunden leuchten.

Verlängerung

7 cm //Art. Nr. 46900/46901

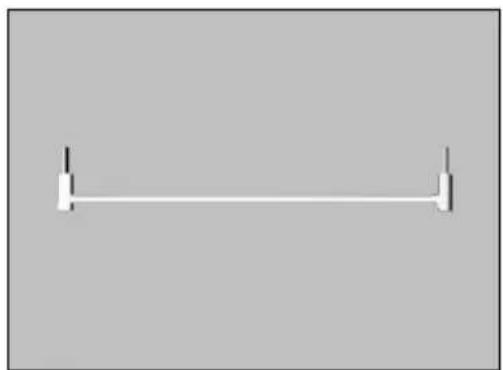

Y-Spindel

Art. Nr. 46905

Information

Passend zu folgenden Klemmgittern: 46730, 46302, 46340 und 46402. Erhältlich in den Farben weiß und grau.

Passend zu folgenden Klemmgittern: 46302, 46730 46340, 46402 und 46730. Die Y-Spindel ermöglicht die Befestigung des Klemmgitters an runden Treppengeländer-Stre- ben von 0 – 80 cm Durchmesser.

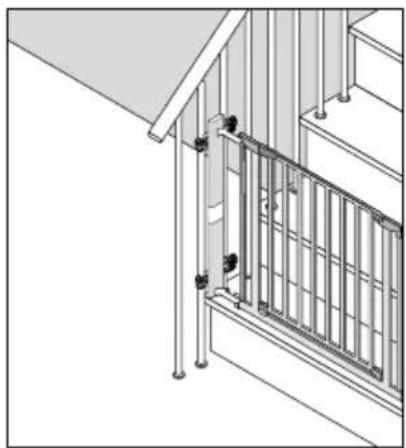

Passend für alle Klemm- und Schraubgitter. Es löst fast jedes Befestigungsproblem mit Treppengeländern. Befestigung an runden oder eckigen Treppengeländer-Streben möglich.

Bitte Kaufbeleg, Gebrauchsanleitung und Artikelnummer aufbewahren. Gewährleistungsansprüche oder Ansprüche aus Garantieversprechen sind ausschließlich mit dem Händler abzuwickeln.

Clamped gate I-Gate

Produktinformation Art.Nr. 46302

7 cm //Art. Nr. 46900/46901

Y-koblingsskrue

Art. Nr. 46905

Information

SLG GS geprüfte Sicherheit

reer GmbH Muehlstr. 41 • 71229 Leonberg • Germany www.reer.de

Rev. 030216

QR-Code scannen und Video ansehen 46302.reer.de
