INSTRUKCJA OBSŁUGI IGate Reer

Rozporowa bramka I-Gate

Patrz rysunek na odwrotnej stronie!

Lista części

2x a cd

Kadłub śrub mocujących

zielony, żółty

2 x Śruba regulacyjna z kołem blokady

2 x Śruba regulacyjna z nakrętką

4 x Podkładki ścienne

4 x Šruba

jkl

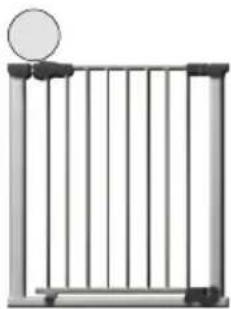

1 x Panel drzwiowy 1 x Blokada

Informacja produktu art.nr. 46302	Szerokość otwarcia z wmontowanym przedłużeniem
Materiał: stal, Tworzywo sztuczne	1x przedłużeń 83,5 cm - 90,5 cm
Możliwość regulacji szerokości bramki od 77,5 do 83,5 cm	2x przedłużeń 90,5 cm - 97,5 cm
Wysokość zamontowanej bramki: 77 cm	3x przedłużeń 97,5 cm - 104,5 cm
Bramka zamyka się automatycznie	4x przedłużeń 104,5 cm - 111,5 cm
Możliwość rozszerzenia do maksymalnie 3 przedłużeń po każdej stronie	5x przedłużeń 111,5 cm - 118,5 cm
	6x przedłużeń 118,5 cm - 125,5 cm

Bramka ochronna zamontowana pomiędzy dwoma czystymi powierzchniami o solidnej konstrukcji, według wymienionych zaleceń zawartych w instrukcji, spełnia normę EN 1930:2011.

OSTRZEŻENIE: Nieprawidłowe zamontowanie może być niebezpieczne.

OSTRZEŻENIE: Bramka ochronna dla dzieci z uszkodzeniami lub brakującymi częściami nie może być używana.

OSTRZEŻENIE: Bramka ochronna dla dzieci nie może być przymocowana w oknach.

OSTRZEŻENIE: Nigdy nie montować bez płyt montażowych na ścianę! Te muszą zostać przyklejone lub przy powierzchni nie nadającej się do tego przykręcone, jak opisane w instrukcji.

UWAGA::

• Bramka ochronna przeznaczona jest tylko dla dzieci w wieku do 24 miesięcy.
• Jeśli stwierdzicie, że Wasze dziecko jest w stanie samodzielnie otworzyć bramkę względnie przez nią przejść (indywidualny rozwój dziecka), bramki nie należy stosować.
• Należy się upewnić, że w pobliżu bramki ochronnej nie znajdują się żadne przedmioty, które dziecko mogłoby użyć jako pomocy podczas wdrapywania się na bramkę.
• U starszych dzieci istnieje niebezpieczeństwo przechodzenia nad bramką.
• Również dorośli nie powinny przechodzić nad bramką zabezpieczającą, tylko ją otwierać, aby przejść.
• Bramka zabezpieczająca powinna być zawsze zamknięta i zablokowana, otwierać ją wyłącznie, aby przejść.
• Starszym dzieciom nie wolno bujać się na drzwiach bramki.
• Po wbudowania bramki ochronnej należy ponownie przeczytać instrukcję obsługi, aby się upewnić, że bramka jest prawidłowo ustawiona i zamocowana.
• Bramkę regularnie sprawdzać czy zapewnione jest bezpieczeństwo zamocowania i stabilności. W razie potrzeby poprawić ustawienia według wymienionych zaleceń zawartych w instrukcji obsługi.
• Stosować tylko części zapasowe i akcesoria dostarczone przez producenta.
• Artykuł używać tylko do przeznaczonego dla niego celu i przestrzegać wskazówek bezpieczeństwa.
• W wypadku ukazanych się wad, bramki nie należy stosować.
• Na bramce ochronnej nie mogą być zawieszane zabawki.
• Bramka ochronna przeznaczona jest do użytku domowego

Bramka ochronna nie jest zabawką. Ona nie zastępuje regularnego obowiązku nadzoru rodzicielskiego!

Czyszczenie: Do czyszczenia nie należy stosować ostrych środków czystości lub przedmiotów do czyszczenia o szorstkiej powierzchni. Bramkę należy regularnie czyścić wilgotną szmatką z niewielką ilością mydła.

Montaż

UWAGA: Bramkę zawsze otwierać w przeciwną stronę do miejsc zagrożenia!

Dla ograniczenia kierunku otwierania optymalną możliwością jest zamontowanie blokady (j) Ilustr. 1.

Krok 1

Złączyć 4 obudowy śrub (a, c, d) ze śrubami nastawnymi (e) i (f) w 4 rogach bramki. Prosimy przy montowaniu elementów (a, c, d) o dokładne przestrzeganie instrukcji z ilustr. 2 – 5.

Obudowy śrub (c) jedynie lekko wsunąć, tak aby kolory pozostały widoczne. Ilustr. 4.

Obudowy śrub (a) i (d) całkowicie wsunąć. Ilustr. 2, ilustr. 3, ilustr. 5.

Uwaga! Obudowy śrub (a, c, d) nie posiadają wewnętrznego gwintu. Śruby są jedynie wtykane, względnie wysuwane.

Krok 2

Drzwi ustawić bezpośrednio na podłodze, prosto i pionowo w środku otworu drzwiowego tak, aby odległość z każdej strony nie była większa niż 62 mm. Ilustr. 6.

Równomiernie wysunąć dolne śruby nastawne po obu stronach bramki, aż dotkną powierzchni montażowej.

Ilustr. 7, ilustr. 8

UWAGA!

Montaż podkładek trzymających (g)

Kiedy konieczne jest łączenie śrubowe podkładek ściennych (g)?

• na podłożu drewnianym -> załączonymi śrubami do drewna (h)
• na tynku albo miękkich powierzchniach -> odpowiednimi śrubami i kołkami rozporowymi 1)

Usunąć folię ochronną z powierzchni klejącej na spodniej stronie podkładek ściennych i umieścić je pomiędzy śrubami regulacyjnymi a powierzchnią przymocowania, ilustr. 9 i 10.

Wskazówka: Montaż można sobie ułatwić poprzez lekkie odkręcenie śruby regulacyjnej tylko po jednej stronie panelu drzwiowego, podczas gdy przeciwległe śruby regulacyjne podpierają bramkę o powierzchnię mocującą.

Dokręcić równomiernie nakrętki przy pomocy klucza po obu stronach, aż obudowa śruby (c) zostanie tak daleko wciśnięta, że będzie widoczny jedynie zielony pasek, ilustr. 11.

UWAGA! Jeśli pomimo montażu podkładek ściennych nie widać zielonego koloru we wskaźniku kolorów, oznacza to, że podłoże do zamocowania bramki nie jest odpowiednio stabilne. W takim przypadku należy użyć bramki do przykręcania lub wzmocnić powierzchnię zaciskową ściany, np. za pomocą deski zaciskowej StairFlex ^1 .

Krok 3

Wykręcać śrubę regulacyjną przy górnej stronie panelu drzwiowego po stronie zawiasów tak długo ilustr.13, aż odstęp pomiędzy ścianą a ramą bramki u góry i na dole będzie identyczny ilustr.14 (Pionowe szczeble ramy panelu drzwiowego muszą zostać przymocowane pod lekkim odchyleniem kątowym, aby panel drzwiowy można było naciągnąć w otworze montażowym), ilustr.15.

Śrubę regulacyjną wykręcić u góry po stronie zamknięcia bramki tak daleko ilustr. 12, aż odstęp pomiędzy zaślepką ramy a mechanizmem uchwyty będzie wynosił 3 - 4 mm, ilustr. 16.

Otwieranie / Zamykanie bramki

Po naciągnięciu sprawdzić, czy odstęp od środkowego szczebla do powierzchni mocującej jest tak samo duży, czyli drążek stoi pionowo, ilustr. 17.

Aby otworzyć drzwi, nacisnąć lekko przycisk do odblokowania zamknięcia i przesunąć go tak długo do tyłu, aż metalowy bolec zasuwy wyjdzie z otworu zasuwy korpusu ramy, ilustr.18.

Podczas otwierania podnieść lekko panel drzwiowy. Po przejściu przez drzwi, puścić je, one przesuną się z każdej pozycji z powrotem i automatycznie zamkną.

Zielony wskaźnik: bramka bezpiecznie zamknięta, ilustr.19.

Czerwony wskaźnik: zagrożenie - bramka nie jest zablokowana! Ilustr.20.

Po przejściu przez drzwi należy się upewnić, czy wskaźnik pokazuje kolor zielony.

Montaż na schodach

UWAGA!

Bramkę otwierać zawsze od strony istniejącego niebezpieczeństwa! Dla ograniczenia kierunku otwierania optymalną możliwością jest zamontowanie blokady

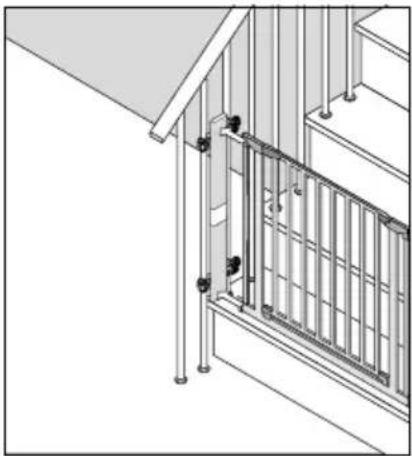

(A) Przymocować przy dolnym zakończeniu schodów na najniższym stopniu.

Montaż przedłużeń (maks. 6 sztuk)

Zdjąć śruby nastawne (e) i (f) i nałożyć przedłużkę/i po każdej stronie bramki. Śruby nastawne włożyć w przedłużkę/i. Ilustr.21

Zastosowanie większej ilości przedłużeń

Przy zastosowaniu większej ilości przedłużek należy je równomiernie rozłożyć po obu stronach bramki. Ilustr.22 Nigdy nie zakładać większej ilości przedłużek po jednej stronie! Ilustr.23.

Przedłużki wetknąć jedna w drugą. W ostatnią przedłużkę zostaną wetknięte śruby nastawne (e) i (f). Kontynuować montaż jak jest to opisane na stronie 45.

Przyklejona u dołu na ramie odblaskowa szyna night-safe zapewnia bezpieczeństwo w ciemności. 30 minut dziennego światła pozwala na 9 - 12 godzin świecenia.

Przedłużenie

7 cm // art.nr. 46900/46901

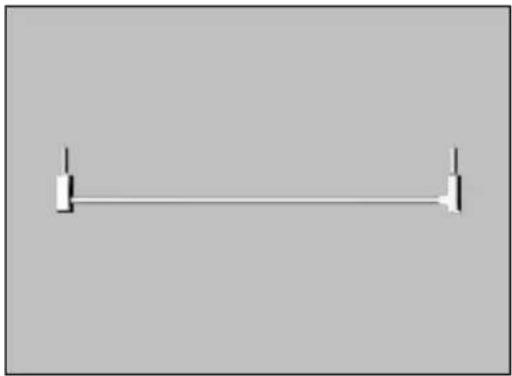

Trzpień Y

art.nr. 46905

Informacja

Pasujące do podanych poniżej bramek rozporowych: 46730, 46302, 46340 i 46402. Dostępne w kolorze biały i szary

Pasujące do podanych poniżej bramek rozporowych: 46302, 46320, 46340 i 46402. Trzpień Y umożliwia zamocowanie bramki rozporowej przy zaokrągło- nych balustradach schodów o średnicy od 0 do 80 mm.

Pasuje do wszystkich bramek rozporowych i na śruby. Rozwiązuje prawie wszystkie problemy z balustradami schodów. Umożliwia zamocowanie na zaokrąglonych lub kanciastych balustradach.

Proszę przechować dowód zakupu, instrukcję obsługi i numer artykułu.

Prawa gwarancyjne lub roszczenia płynące z gwarancji należy omawiać wyłącznie ze sprzedającym.
