BEDIENUNGSANLEITUNG Auriga Reer

Gebrauchsanleitung Babyphon "AURIGA"

Instruction Manual Baby Monitor „AURIGA“

Wichtig! Für späteres Nachschlagen aufbewahren.

Einleitung, Informationen und Sicherheitshinweise	2
Lieferumfang	3
Funktionsübersicht		3
Stromversorgung Baby- und Elterneinheit		4
Babyeinheit	5
Elterneinheit	6
Abgleich	8
Funktionsprüfung	9
Fehlersuche, Fehlerbehebung	9

Table of contents:

Herzlichen Glückwunsch zum Erwerb Ihres neuen reer Babyphons.

Wir sind sicher, Sie werden lange Zeit Freude an der Qualität unseres Produktes haben.

Bitte lesen Sie sich die folgenden Punkte sorgfältig durch und folgen Sie den Anweisungen, bevor Sie das Gerät in Betrieb nehmen. Bewahren Sie die Bedienungsanleitung für späteres Nachschlagen sorgfältig auf. Dieses Babyphon wurde ausschließlich als Hilfsmittel für die Beobachtung Ihres Babys entwickelt. Es sollte weder als Ersatz für die Aufsichtspflicht der Eltern, noch als medizinisches Gerät angesehen werden.

Wichtige Informationen:

! Um einen unabsehbaren Ausfall der Geräte durch leere Batterien vorzubeugen und die Umwelt zu schützen, empfehlen wir, sowohl die Babyeinheit, als auch die Elterneinheit mit dem Netzteil zu betreiben. Dadurch können außerdem Übertragung und Empfang verbessert werden.

Sicherheitshinweise:

! Platzieren Sie die Babyeinheit immer außer Reichweite des Kindes (Mindestabstand 1 Meter). So gewährleisten Sie, dass Ihr Baby nicht mit den Knöpfen, welche für die Kontrolle des Senders vorhanden sind, spielt.

! Legen Sie das Babyphon niemals in das Baby- oder Kinderbett bzw. in den Laufstall.

! Stellen Sie sicher, dass Baby- und Elterneinheit fehlerfrei arbeiten und sich in Funkreichweite befinden. (siehe Abschnitt 3)

! Verwenden Sie diese Geräte NICHT mit anderen Netzteilen, nur mit den mitgelieferten. Gehen Sie sicher, dass die Betriebsspannung der Steckdose der des Netzteils entspricht.

! Verwenden Sie die Geräte nicht in Wassernähe oder an feuchten Orten.

! Vermeiden Sie extreme Hitze und direkte Sonneneinstrahlung. Die Geräte sollten nicht auf Oberflächen wie Sofas oder Decken gestellt werden, damit die Lüftungsschlitze nicht bedeckt werden.

! Die Geräte und Netzteile dürfen, mit Ausnahme des Deckels am Batteriefach, nicht geöffnet werden, da dies zu Stromschlägen führen kann. Sollte ein Gerät fehlerhaft arbeiten, versuchen Sie bitte NICHT das Problem selbst zu beheben. In diesem Fall bitten wir Sie, sich an Ihren Händler zu wenden.

! Prüfen Sie, insbesondere auf einer Auslandsreise, ob die lokale Netzspannung mit der angegebenen Spannung auf den Geräten bzw. den Netzteilen übereinstimmt. Entsprechende Angaben finden Sie auf den jeweiligen Geräten.

! Vermeiden Sie die Berührung von metallischen Gegenständen mit den Batterie- bzw. Stromanschlusskontakten an den Geräten.

! Bei Verwendung von ungeeigneten Batterietypen besteht Explosionsgefahr.

! Gebrauchte Akkus gehören nicht in den Hausmüll und müssen ordnungsgemäß entsorgt werden.

! Die Geräte sind nur für den Betrieb im Innenbereich geeignet.

! Werden die Geräte längere Zeit nicht benutzt, entfernen Sie bitte den Akku aus der Elterneinheit.

! Decken Sie die Elterneinheit und die Babyeinheit niemals ab.

Bitte nehmen Sie sich ein paar Minuten Zeit um die Sicherheitshinweise gründlich zu lesen. Anderenfalls besteht die Gefahr, dass das Gerät nicht ordnungsgemäß funktioniert.

Dieses Gerät ist für Benutzer (einschl. Kinder) mit ein-geschränkten physischen, sensorischen oder psychischen Fähigkeiten bzw. ohne jegliche Erfahrung oder Vorwissen nur dann geeignet, wenn eine angemessene Aufsicht oder ausführliche Anleitung zur Benutzung des Geräts durch eine verantwortliche Person sichergestellt ist.

HINWEIS:

Informationen zur Auswahl und Verwendung einer geeigneten Stromversorgung finden Sie auf Seite 4.

Technische Daten:

Stromversorgung mit: Stecker Netzteil: Eingang: 120/220V 50/60 Hz Ausgang: 6 V / 400 mA max. (im Lieferumfang enthalten) oder mit: 3,6V 700mAh Akkupack / 3 x 1,2V Akku Größe AAA Frequenz: 2,4GHz Digital FHSS Empf. Betriebstemperatur: 10-40°C

Funktionsübersicht:

• Klare Übertragung der Geräusche mit 2,4 GHz Frequenz
• Hochempfindliches Mikrofon garantiert klaren Ton
• Einstellbare Lautstärke
• Gegensprechfunktion von der Elterneinheit zur Babyeinheit
• 3 beruhigende Melodien (einzuschalten von der Elterneinheit)
• Bewegliche Teile können nicht herausgenommen oder verschluckt werden
• Elterneinheit kann sowohl stationär als auch mobil (mit dem Akku) verwendet werden
• Akku- oder Netzbetrieb möglich
• Elterneinheit mit Aufladefunktion
• VOX-Funktion, automatisches Einschalten der Übertragung bei Geräuschen
• integriertes Nachtlicht

Lieferumfang:

• 1 Babyeinheit (Sender)
• 1 Elterneinheit (Empfänger)
• 2 Netzteile
• 1 Akkupack (Elterneinheit)
• 1 Ladeschale für Elterneinheit

Stromversorgung der Eltern- und Babyeinheit

Die Einheiten können sowohl mit den Akkus oder Batterien betrieben, als auch an das Stromnetz angeschlossen werden. Entscheiden Sie sich für eine geeignete Betriebsart.

Verwendung des Akkus

Setzen Sie die Akkus (bei der Elterneinheit den Akkupack) in das Batteriefach ein. Achten Sie hierbei immer auf die richtige Polarität gemäß der Polaritätsangaben + und - im Batteriefach.

1. Batteriefachabdeckung öffnen

Öffnen Sie das Batteriefach an der Rückseite der Geräte. Drehen Sie hierzu die Sicherungsschraube heraus und heben Sie den Deckel nach oben ab.

1. Batteriefachabdeckung schließen

Legen Sie den Batteriefachdeckel nach dem Einsetzen des Akkus wieder auf das Batteriefach und ziehen die Sicherungsschraube handfest an.

ACHTUNG:

Schalten Sie die Geräte aus, bevor Sie einen Akkuwechsel durchführen

Die Elterneinheit wird mit dem wiederaufladbaren Akkupack betrieben (im Lieferumfang). Die Babyeinheit wird mit 3 Akkus der Größe AAA oder mit 3 normalen Batterien der Größe AAA betrieben.

Wenn die Elterneinheit mit normalen Batterien betrieben wird, darf diese auf keinen Fall an das Netzgerät angeschlossen werden. Dies führt zur Zerstörung der Batterien und der Elterneinheit.

Falls Sie Ersatz für den mitgelieferten Akkupack benötigen wenden Sie sich an Ihren Händler.

Verwendung der im Lieferumfang enthaltenen Netzteile

1. Anschließen der Netzteile:

Schließen Sie die mitgelieferten Netzteile an die DC-Stromversorgungsbuchse der Geräte an.

1. Verbinden mit dem Stromnetz

Schließen Sie die Netzteile an eine Steckdose an. (Achtung: Wählen Sie für die Babyeinheit eine geeignete Steckdose, die sich möglichst weit von Ihrem Kind entfernt befindet.)

Vergewissern Sie sich, dass die angegebene Spannung der Geräte mit der lokalen Stromversorgungsspannung übereinstimmt.

AC ADAPTOR 100 - 25V x - 100kV 30V, by 750mA

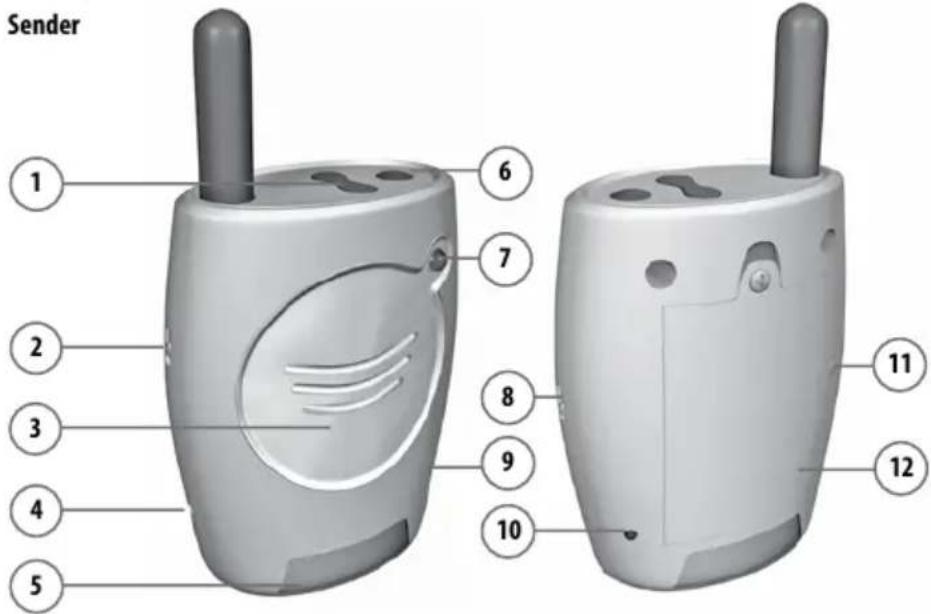

LEGENDE:

Lautstärkeregelung .01

Übertragungsstärke Schalter .02

Lautsprecher .03

DC-Stromversorgungsbuschse .04

Nachtlicht .05

AN/AUS-Schalter .06

Status-LED .07

Nachtlicht-Schalter .08

Temperatursensor .09

(nicht abdecken)

Lichtsensor .10

Abgleichsknopf .11

Batteriefach .12

AUFSTELLUNGS-

EMPFEHLUNG:

HINWEIS:

Stellen Sie die Geräte immer in aufrechter Position auf, um eine bestmögliche Übertragung zu gewährleisten.

Die Babyeinheit /

Sender

Sender 1 2 3 4 5 6 7 8 9 10 11 12

• Platzieren Sie die Babyeinheit immer außerhalb der Reichweite Ihres Kindes
  (der Mindestabstand sollte ca. 1 Meter betragen).
  • Die Babyeinheit sollte niemals in das Baby- oder Kinderbett bzw. den Laufstall gestellt werden.

01. Einschalten der Babyeinheit

Um die Babyeinheit einzuschalten drücken Sie für ca. eine Sekunde auf den AN/AUS-Schalter (06). Die Status-LED (07) beginnt

grün zu leuchten

02. Nachtlicht einschalten

Nachtlichtschalter (08) auf „ON“: Das Nachtlicht ist dauerhaft eingeschaltet.

Nachtlichtschalter (08) auf „AUTO“: Das Nachtlicht schaltet sich nur dann ein, wenn Geräusche im Raum wahrgenommen werden.

Nachtlichtschalter (08) auf „OFF“: Das Nachtlicht ist abgeschaltet

03. Übertragungsstärke einstellen

Übertragungsstärkeschalter (02) auf „HI“: maximale Reichweite ermöglicht große Bewegungsfreiheit.

Übertragungsstärkeschalter (02) auf „LO“: max. 100 m Reichweite. (Strahlungsreduzierung)

Nutzen Sie den Lautstärkeregelungsknopf (01) um die Lautstärke der wiedergegebenen Musik und der übertragenen Stimme einzustellen.

Abschalten: Zum Abschalten drücken Sie eine Sekunde lang den AN/AUS-Knopf (06).

Die Status-LED (07) erlischt.

Die Elterneinheit /

Empfänger

1. Antenne
2. Geräuschstärkeanzeige
3. LCD Monitor
4. Alarm Schalter
5. DC-Stromversorgungsbuchse
6. Lautstärkeregelung
7. Musik-Knopf
8. Status-LED
9. Sprechknopf
10. Mikrofon
11. Lautsprecher
12. AN/AUS-Schalter
13. Batteriefachabdeckung
14. Abgleichsknopf (im Batteriefach)

01. Einschalten der Elterneinheit

Um die Elterneinheit einzuschalten drücken Sie für ca. eine Sekunde auf den AN/AUS-Schalter (12). Das Display schaltet sich ein und die Status-LED (08) beginnt zu leuchten.

02. Lautstärke einstellen

Nutzen Sie den Lautstärkeregelungsknopf (06) um die Lautstärke der übertragenen Geräusche einzustellen.

03. Melodie abspielen:

Um an der Babyeinheit eine Melodie abzuspielen drücken Sie den

Musik-Wiedergabeknopf (07). Durch mehrfaches Drücken können Sie die 3 gespeicherten Melodien

nacheinander durchschalten und abspielen lassen.

04. Gegensprechfunktion:

Nutzen Sie die Gegensprechfunktion, indem Sie den Sprechknopf (09) drücken. Solange Sie den Knopf gedrückt halten, wird Ihre Stimme zur Babyeinheit übertragen. Lassen Sie den Sprechknopf (09) los, um wiederum die Geräusche Ihres Babys zu hören.

Die Elterneinheit kann auch in der mitgelieferten Ladeschale abgestellt und aufgeladen werden. Dazu muss die Ladeschale mit dem Netzteil der Elterneinheit verbunden werden.

Achtung: Nicht mit normalen Batterien in die Ladestation stellen.

HINWEIS:

Sollte während der Inbetriebnahme der Geräte ein hoher Piepton auftreten, befinden sich die beiden Geräte noch zu nah beieinander.

Stellen Sie die Geräte immer in aufrechter Position auf, um eine bestmögliche Übertragung zu gewährleisten.

Weitere Funktionen der Elterneinheit:

05. Geräuschstärkeanzeige

Die vier LEDs (02) über dem Display leuchten nacheinender von grün bis rot auf, je nachdem wie laut das empfangene Geräusch ist.

06. Reichweitenkontrolle:

Wenn die Elterneinheit kein Signal mehr von der Babyeinheit empfangen kann, ertönt ein Piepton (wenn der Alarm-Schalter (04) auf „ON“ steht) an der Elterneinheit und im Display erscheint „NO SIGNAL“

07. Displayanzeige

Temperatur an der Babyeinheit: Wählen Sie °C oder °F am Schalter unter dem Akkupack im Batteriefach.

Lautstärkeanzeige im Display der Elterneinheit. 5 Lautstärken sind auswählbar.

Anzeige der verbleibenden Batteriekapazität der Elterneinheit. Bei schwacher Batterie ertönt ein Piepton, wenn der Alarm-Sachalter (04) auf „ON“ steht.

Empfangsstärke zwischen der Baby- und Elterneinheit

Anzeige für keinen Empfang zwischen Eltern- und Babyeinheit

Abschalten: Zum Abschalten drücken Sie eine Sekunde lang den AN/AUS Schalter (12).

Das Display schaltet sich ab und die Status-LED (08) erlischt.

Abgleichen der Geräte (bei Fehlern):

01. Eltern- und Babyeinheit abgleichen

• Schalten Sie beide Geräte ein.
• Drücken Sie den Abgleichsknopf (10) an der Babyeinheit, im Batteriefach an der Elterneinheit gleichzeitig.
• Die Geräte gleichen sich automatisch miteinander ab.

02. Abgleich beenden

Schalten Sie beide Geräte aus und wieder an. Damit ist der Abgleich beendet.

HINWEIS:

Die Babyphone wurden bei der Herstellung bereits abgeglichen. Es besteht normalerweise kein Bedarf, das Babyphon vor der Benutzung nochmals abzugleichen.

Führen Sie die Prozedur zum Abgleich nur durch, wenn es absolut notwendig ist.

ACHTUNG:

Bei Störungen durch andere Funkgeräte liegt kein Gerätefehler vor.

Reinigung und Wartung:

Tauchen Sie die Geräte niemals in Wasser und reinigen Sie diese auch nicht unter fließendem Wasser.

Ziehen Sie die Netzteile der Geräte aus der Steckdose, sofern diese eingesteckt sind.

Reinigen Sie die Geräte mit einem feuchten Tuch.

Prüfen Sie vor Gebrauch, daß die Geräte vollkommen trocken sind, bevor Sie sie ans Stromnetz anschließen.

Reinigen Sie die Adapter mit einem feuchten Tuch.

Funktionsprüfung

Testen Sie vor dem ersten Gebrauch die Funktionstüchtigkeit (z.B. mit Hilfe eines Fernsehgerätes). Nehmen Sie nun die Feineinstellung (Lautstärke der Elterneinheit) vor und stellen Sie sicher, dass eine optimale Übertragung gewährleistet ist. Beachten Sie hierbei, dass eine größere Entfernung und dicke Wände die Übertragungsqualität negativ beeinflussen können.

ACHTUNG:

Versuchen Sie auf keinen Fall die Geräte selbst zu reparieren.

HINWEIS:

Sollte die Baby- (Sender) oder Elterneinheit (Empfänger) nicht ordnungsgemäß funktionieren oder unerwartete Fehler auftreten, bitten wir Sie,

1.) zunächst den entsprechenden Abschnitt der Bedienungsanleitung erneut sorgfältig durchzulesen.
2.) Versuchen Sie bitte anschließend den Fehler mit Hilfe der nachstehenden Störungstabelle zu finden.
3.) Sollte sich der Fehler nicht beheben lassen, bitten wir Sie, sich mit Ihrem Fachhändler oder unserer Hotline unter
+49 (0)700 /73 374 624
in Verbindung zu setzen.

Problem / Situation mögliche Fehlerquelle Was ist zu tun?
kein Empfang an der Elterneinheit	* Die Babyeinheit überträgt nicht. (Netzteil nicht angeschlossen oder ist auf Vox-Funktion)* Die Babyeinheit ist ausgeschaltet* Der Akkupack ist leer	* Netzteil an Babyeinheit anschließen* Babyeinheit einschalten* Schließen Sie die Elterneinheit an das Stromnetz an.
Kein Empfang oder Übertragung zur Babyeinheit	* Die Babyeinheit ist ausgeschaltet* Die Akkus sind leer* Die Lautstärke ist auf Minimum eingestellt.	* Schalten Sie die Babyeinheit an* Schließen Sie das Gerät an das Stromnetz an* erhöhen Sie die Lautstärke
Das Nachtlicht schaltet sich nicht ein	* Nachtlichtschalter steht auf „OFF“	* stellen Sie den Nachtlichtschalter auf „ON“ oder „AUTO“

ACHTUNG:

Bitte Kaufbeleg und Artikelnummer aufbewahren.

Eventuelle Gewährleistungsansprüche oder Ansprüche aus Garantieversprechen sind ausschließlich mit dem Händler abzuwickeln.

Haben Sie noch Fragen oder benötigen technische Unterstützung?

Wir helfen Ihnen gerne weiter!

Ihre Kommentare und Meinungen sind für uns ebenfalls sehr hilfreich um unsere Produkte laufend zu verbessern, so dass diese Ihren und den Ansprüchen Ihres Babys optimal gerecht werden.

Sie erreichen uns werktags von 08.00 bis 17.00 Uhr unter der Servicehotline:

+49 (0)700 / 733 746 24 (0,12 Euro / Min - aus dem Festnetz der Deutschen Telekom)

Sie können uns auch per E-Mail kontaktieren: [e-mail]

Alle technischen Daten, Informationen sowie Eigenschaften des in diesem Werk beschriebenen Produktes wurden nach bestem Wissen zusammengestellt und entsprechen dem Stand bei Veröffentlichung. Die von reer bereitgestellten Informationen sollten korrekt und zuverlässig sein. Die Firma reer übernimmt dennoch keinerlei Haftung für mögliche Fehler in diesem Dokument und behält sich das Recht vor, ohne vorherige Ankündigung, Änderungen am Produktdesign beziehungsweise an den Spezifikationen vorzunehmen.

Vervielfältigung und Weitergabe von Informationen aus diesem urheberrechtlich geschützten Werk in irgendeiner Form oder auf irgendeine Weise, grafisch, elektronisch oder mechanisch, durch Fotokopieren, Aufzeichnen auf Band oder Speichern in einem Datenabfragesystem – auch auszugsweise— bedürfen einer vorherigen schriftlichen Genehmigung der Firma reer.

Kontaktinformationen:

reer GmbH, Postfach 1639, 71206 Leonberg, www.reer.de

Alle Rechte sowie Änderungen in Technik und Design vorbehalten.
