Productsoort	Uitschuifbare kinderbeveiligingsbarrière
Merk	Reer
Model	MyGate 46760
Categorie	Kinderveiligheid
Conformiteit met normen	EN 1930:2011
Belangrijkste materialen	Metaal, kunststof
Hoogte van de barrière	Ongeveer 70 cm
Maximale breedte	Variabel afhankelijk van het aantal verlengstukken (tot enkele meters)
Geschat gewicht	2,5 kg (alleen voor het deurelement)
Voeding	Geen (mechanisch)
Belangrijkste functies	Uitschuifbare barrière met vergrendelbare deur, verstelbare hoeken (9 standen), wandmontage
Deuropening	Dubbele automatische vergrendeling, opening door druk
Inbegrepen accessoires	Deurelement 46701, muurscharnieren, doppen, verbindingsstangen, schroeven, inbussleutel
Beschikbare verlengstukken	Modellen 46720 (20 cm) en 46760 (60 cm)
Montage	Wandbevestiging, geschikt voor rechte en schuine hoeken
Onderhoud en reiniging	Reinigen met een zachte doek en zeepwater, geen schurende middelen
Veiligheid	Vervangt geen toezicht van volwassenen, houd een afstand van 80 cm van warmtebronnen, 40 cm van trappen
Reserveonderdelen en repareerbaarheid	Scharnieren, doppen, stangen en schroeven afzonderlijk verkrijgbaar
Benodigde gereedschappen voor montage	Schroevendraaier, meegeleverde inbussleutel, boormachine voor pluggen (afhankelijk van muur)
Garantie	Neem contact op met de verkoper, bewaar het aankoopbewijs

Veelgestelde vragen - MyGate 46760 Reer

Hoe installeer ik de MyGate 46760 barrière in een hoek?

De kogelgewrichten maken 9 hoekstanden mogelijk. Til het element op, stel de gewenste hoek in, en klik vervolgens het bovenste kogelgewricht in het onderste deel. Draai de verbindingsstang vast met de inbussleutel.

Welke gereedschappen zijn nodig voor de montage?

U heeft een schroevendraaier, de meegeleverde inbussleutel, en eventueel een boormachine voor muurpluggen nodig als uw muur dat vereist.

Is de barrière compatibel met andere Reer verlengstukken?

Ja, de MyGate 46760 barrière is een verlengstuk van 60 cm dat uitsluitend wordt gebruikt met het MyGate deurelement (art. 46701). De verlengstukken van 20 cm (46720) zijn ook compatibel.

Hoe stel ik de breedte van de barrière in?

De breedte wordt aangepast door verlengstukken toe te voegen of te verwijderen. Elk element wordt verbonden via kogelgewrichten en vastgezet met een verbindingsstang. Draai alle stangen vast na montage.

Vergrendelt de deur automatisch?

Ja, nadat u de deur in gesloten positie heeft gekanteld, vergrendelt deze automatisch. Zorg ervoor dat deze goed vastzit door er een lichte druk naar beneden op uit te oefenen.

Welke veiligheidsafstand moet worden aangehouden bij trappen?

Houd een minimale afstand van 40 cm aan tussen de barrière en de eerste trede om te voorkomen dat het kind deze gebruikt om te klimmen.

Hoe maak ik de barrière schoon zonder deze te beschadigen?

Gebruik een zachte doek bevochtigd met zeepwater. Gebruik geen schurende middelen of agressieve reinigers die het plastic kunnen krassen of beschadigen.

Kan ik de barrière monteren zonder te boren als mijn muur van hout is?

Op een houten oppervlak kunnen de meegeleverde houtschroeven direct worden ingedraaid zonder pluggen. Zorg ervoor dat de ondergrond stevig genoeg is om de stabiliteit te garanderen.

Wat te doen als de deur niet goed sluit?

Controleer of alle verbindingsstangen goed zijn vastgedraaid en of de kogelgewrichten correct zijn vastgeklikt. Verfijn indien nodig de hoek van de barrière volgens de afstellingsinstructies.

Waar kan ik reserveonderdelen kopen?

Reserveonderdelen zoals scharnieren, doppen en stangen zijn verkrijgbaar bij Reer-verkopers of op hun officiële website. Raadpleeg de handleiding voor de exacte referenties.

GEBRUIKSAANWIJZING MyGate 46760 Reer

Lijst met onder- delen
Art.Nr.46701

1x Scharnierafdekking beneden met schroef

1x Scharnierafdekking beneden

2x Scharnierafdekking boven

8x Montageschroef voor een houten ondergrond

1x Verbindingsstaaf
benodigd gereedschap

Productinformatie art. nr. 46701 Deurelement

(afhankelijk van de hoekinstelling)

Productinformatie art. nr. 46720 verlengstuk 20 cm

Productinformatie art. nr. 46760 verlengstuk 60 cm

In geval van correcte montage volgens de gebruiksaanwijzing is het hek conform EN 1930:011

WAARSCHUWING: Een foutieve montage kan gevaarlijk zijn!

WAARSCHUWING: Het hek mag, indien het beschadigd is of als individuele delen verloren zijn geraakt, niet worden gebruikt!

WAARSCHUWING: Het kinderhekje mag niet in raamkozijnen worden gebruikt!

WAARSCHUWING: Nooit zonder muurbevestiging gebruiken!

LET OP:

mag het hekje niet meer worden gebruikt

gemonteerd is

saanwijzing vermelde instructies verbeteren

Het hekje is geen speelgoed. Het vervangt niet de toezichtplicht van volwassenen!

Reiniging: Gebruik voor de reiniging geen scherpe reinigingsmiddelen of krassende hulpmiddelen. Reinig het hekje regelmatig met een vochtige doek en een beetje zeepsop.

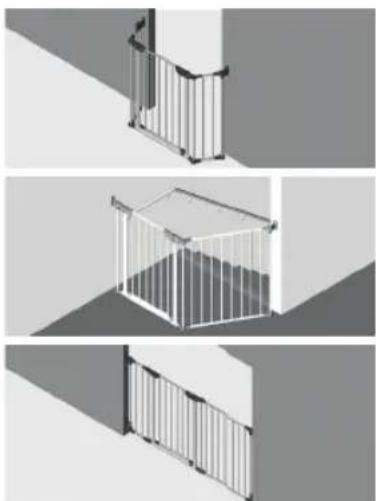

Montagemogelijkheden

configureer uw individuele hek

Nederlands (NL)

Stel de breedte vast, waartussen het hek gemonteerd dient te worden.

voeren

LET OP! Aan het begin of einde van een trap moet het hek met een afstand van minstens 40 cm tot de eerste trede worden gemonteerd. Als de afstand tot de eerste trede te kort is, kan het kind dit als een klimhulp gebruiken!

LET OP! Houd voldoende afstand tot gevarenbronnen! Houd er hierbij rekening mee, dat het kind door de staven van het hek kan grijpen!

LET OP! Houd alstublieft een afstand van tenminste 80 cm ten opzichte van warmtebronnen in acht!

Stap 1

Elementen verbinden

Deurelement (a) + verlengstuk (l) of (n) met elkaar verbinden, afb. 1 tot afb. 4.

De scharnieren zitten als tandwielen in elkaar, afb. 8 en 9.

Verbindingsstaaf (b), metalen afdekking boven, door de scharnieren steken, met de klok mee een beetje erin schroeven, afb. 5, 6 en 7.

Hoek instellen

De scharnierverbindingen van de individuele elementen maken 9 hoekinstellingen mogelijk.

Hekgedeelte met het bovenliggende scharniergedeelte optillen. Gewenste hoekinstelling uitkiezen, het bovenste scharniergedeelte in het onderste vast laten klikken, ab. 8 en 9.

Verbindingsstaaf met de klok mee draaien, totdat beide hekgedeeltes stevig met elkaar zijn verbonden en niet meer bewogen kunnen worden, afb. 10.

Let op!

verdere elementen

complete inbouw van het hek!

Voor het aanbrengen van verdere hekelementen dient u stap 1 te herhalen.

Stap 2

Muurbevestiging

LET OP: de buitenste hekelementen moeten stevig aan de muur worden bevestigd, om een veilige stand van het hek te waarborgen.

linkerkant/ kant met sluiting

De kant met sluiting van het deurelement wordt hier ter verduidelijking linkerkant genoemd. Het hek kan ook andersom gemonteerd worden.

bovenste muurbevestiging

Scharnierafdekking (g) van beneden op het linker bovenste scharnier schuiven, afb. 11.

Muurscharnier (c) op het scharnier schuiven, zodat het scharnier van boven en beneden wordt omsloten, afb. 12.

Scharnierafdekking beneden met schroef (f) van beneden op het onderste scharnier schuiven, afb. 13.

Verbindingsstaaf (b), metalen afdekkingen boven, door de verbonden scharnieren schuiven, afb. 14 tot 16, met de klok mee vastdraaien, afb. 14

LET OP: bij een rechte montage zonder hoeken moeten ook de onderste muurbevestigingen worden gemonteerd, om de stabiliteit te waarborgen!

Bij de montage met hoeken zijn de bovenste muurbevestigingen voldoende.

onderste muurbevestiging Muurscharnier (c) op verbindingsstaaf (b) plaatsen, voordat deze aan het onderste scharnier wordt vastgeschroefd, afb. 17. Het muurscharnier altijd helemaal beneden monteren, afb. 18 en 19.

Muurbevestiging (e) met de gladde kant aan de achterkant van het muurscharnier schuiven totdat het vastklikt, afb. 20.

Positie van de muurbevestiging aan de muur markeren, afb. 21.

Muurbevestiging (e) weer van het muurscharnier verwijderen. Hiervoor op de kleine knop aan de onderkant van de muurbevestiging drukken, muurbevestiging naar beneden schuiven, afb. 22.

Muurbevestiging (e) tegen de gemarkeerde positie op de muur houden, boorgaten markeren, afb. 23.

Muurbevestiging (e) met de meegeleverde houtschroeven (i) aan de muur bevestigen, afb. 24. (Als er sprake is van een andere bevestigingsondergrond dient u geschikte schroeven, 4 mm, en pluggen te gebruiken)

Muur kliksysteem muurscharnier (c) in de muurbevestiging (e) haken. LET OP: controleer of het muurscharnier correct in de vastklikken muurbevestiging is vastgeklikt, afb. 25.

losmaken

rechterkant / kant met scharnier

Stap 2 aan de rechterkant herhalen.

Afronding van de montage

Met behulp van de meegeleverde inbussleutel (k) alle gemonteerde verbindingsstaven (b) met de klok mee vastdraaien, afb. 27.

Deur openen

Deur sluiten

Deur terugdraaien, optillen, positioneren en omlaag drukken. De deur wordt automatisch vergrendeld, afb. 29.

Controleer of de deur correct vastgeklikt en gesloten is!

Opmerking

Het hekje regelmatig op de veilige bevestiging, stabiliteit en de werking van het slot controleren. Indien nodig dient u de instellingen volgens de in de gebruiksaanwijzing vermelde instructies te verbeteren.

Kassabon, gebruiksaanwijzing en artikelnummer bewaren.

Eventuele aanspraken op garantie of aanspraak uit beloofde garantie dienen uitsluitend met de dealer te worden afgehandeld.

DA

Afspærringsgitter MyGate

De verlengstukken kunnen alleen samen met het hek MyGate deurelement, artikelnr. 46701 worden gebruikt!
