GEBRUIKSAANWIJZING Wega Reer

Gebruiksaanwijzing Babyfoon „WEGA“

Belangrijk! Bewaar voor latere raadpleging.

Inleiding, informatie en veiligheidsaanwijzingen 42

Leveromvang 43

Overzicht van de functies 43

Stroomverzorging van de eenheid van de ouders en van de baby 44

Eenheid van de baby 45

Eenheid van de ouders 46

Afstellen van de apparaten 48

Controle van de functies 49

Fouten zoeken, fouten opheffen 49

Van harte gefeliciteerd met de aanschaf van uw nieuw reer Babyfoon!

Wij zijn er van overtuigd dat u lang kunt genieten van dit kwaliteitsproduct.

Neem de volgende punten zorgvuldig door en volg de aanwijzingen voordat het apparaat in gebruik wordt genomen. Bewaar de gebruiksaanwijzing goed voor latere raadpleging. Deze babyfoon is bedoeld als hulpmittel om uw baby te bewaken. Het is zeker geen vervanging voor ouderlijk toezicht. Het is niet als medisch apparaat bedoeld.

Belangrijke Informatie:

! Om een onbedoelde uitval van het apparaat door lege batterijen te voorkomen en het milieu te ontzien, raden wij aan om beide eeheden op het stroomnet aan te sluiten. Daardoor kan de overdracht en de ontvangst worden verbeterd.

Veiligheidsaanwijzingen:

! Plaats de eenheid van de baby altijd buiten bereik van het kind (minimum afstand van 1 meter) Op deze manier is zekergesteld, dat de baby niet met de knoppen die voor de controle van dezender zijn bedoeld kan spelen.
! Leg de babyfoon nooit in de wieg of in het kinderbed of de babybox.
! Stel z eker dat de beiden eenheden foutloos werken en zich binnen zendbereik bevinden. (zie gedeelte 3)
! Gebruik dit apparaat NOOIT met andere adapters. Gebruik altijd de meegeleverde adapters. Stel zeker dat de spanning van het net in overeenkomst is met de spanning van de adapter.
! Gebruik het apparaat nooit in de buurt van water of op vochtige plaatsen.
! Voorkom direct zonlicht en extreme hitte.
! De ap paraten en de adapter mogen, met uitzondering van het batterijvakje, niet geopend worden omdat dit een elektrische schok kan veroorzaken. Mocht een apparaat niet in orde zijn, probeer dan NIET het probleem zelf op te lossen. Neem in dit geval contact op met uw leverancier.
! Contole er, zeker op buitenlandse reizen, of de netspanning ter plaatse overeenstemt met de spanning van de apparaten en de adapter. De gegevens hierover staan op de apparaten vermeld.
! Voorkom aanraking van metalen voorwerpen met de batterij- en stroomaansluiting van de apparaten.
! Indien het verkeerde type batterijen wordt gebruikt bestaat ontploffingsgevaar.
! Gebruikte batterijen horen niet in het huisvuil. Deze batterijen moeten volgend de locale voorschriften worden vernietigd.
! De apparaten zijn alleen geschikt voor het gebruik binnenhuis.
! Dek de oudereenheid en de baby-eenheid nooit toe.

Neem aub enkele minuten de tijd om deze veiligheidsvoorschriften door te nemen.

Dit om de kans op ongevallen of beschadiging aan het Babyfoon te voorkomen.

Dit apparaat is voor gebruikers (inclusief kinderen) met beperkte fysieke, sensorische of psychische vaardigheden resp. zonder enige ervaring of voorkennis slechts dan geschikt, wanneer voldoende toezicht of een uitvoerige handleiding voor het gebruik van dit apparaat door een verantwoordelijke persoon gegarandeerd is.

OPMERKING:

Informatie over de keus en het gebruik van een geschikte stroomverzorging vindt u op pagina 4.

Stroomverzorging met: stekker netvoeding: 6 V / 800 mA max. (bij levering inbegrepen)

of oudereenheid met: 3,7V 1200mAh Lilon - accu

Frequentie: 2,4 GHz

Aanbevolen

bedrijfstemperatuur: 10-40°C

Functieoverzicht:

• Duidelijke transmissie van de geluiden en het beeld met 2,4 GHz frequentie
• Hooggevoelige microfoon garandeert helder geluid
• Instelbaar volume en helderheid van het beeldscherm (oudereenheid)
• Intercom spraakmogelijkheid van de oudereenheid naar de baby-eenheid
• 3 rustgevende melodieën (op de oudereenheid in te schakelen)
• Duidelijk beeld bij duisternis dankzij 9 sterke infrarode LEDs
• Beweeglijke delen kunnen niet verwijderd of ingeslikt worden
• Oudereenheid kan zowel stationair als mobiel (met de accu) worden gebruikt
• Gebruik met accu of op het stroomnet mogelijk (oudereenheid)
• VOX-functie, automatische inschakeling van de transmissie bij geluiden
• Automatische activering van de infrarood-NightVision naargelang de belichting van de ruimte

Leveromvang:

• 1 baby-eenheid (camera)
• 1 oudereenheid (ontvanger)
• 2 netvoedingen
• 1 accu (oudereenheid)

Stroomverzorging van de oudereenheid en zendeenheid

De oudereenheid kan zowel met de accu worden gebruikt als op het stroomnet worden aangesloten.

U kunt zelf beslissen, aan welke mogelijkheid u de voorkeur geeft.

Gebruik van de accu

01. Batterijvak openen

Open het batterijvak aan de achterzijde van de apparaten.

Draai hiertoe de veiligheidsschroef eruit en til de deksel naar

boven eraf.

02. Accu inzetten

Plaats de accu in het batterijvak. Let hierbij steeds op de juiste polariteit + en - in het batterijvak.

03. Afdekking batterijvak sluiten

Plaats de deksel van het batterijvak na het inzetten van de accu weer op het batterijvak en draai de veiligheidsschroef stevig aan.

LET OP:

Schakel de apparaten uit alvorens de accu te wisselen

Het beeldscherm heeft een oplaadbare Li-Ion accu nodig (bij de levering inbegrepen). Gebruik geen andere accu .Mocht u een nieuwe accu nodig hebben, dient u met uw dealer contact op te nemen.

Gebruik van de meegeleverde netvoedingen

01. Aansluiten van de

netvoedingen:

Sluit de meegeleverde netvoedingen op de bus voor de stroomverzorging van de apparaten aan.

02. Verbinden met het stroomnet

Sluit de netvoedingen op een stopcontact aan.

(Let op: kies een voor de baby-eenheid geschikt stopcontact, dat zich zo ver mogelijk van uw kind bevindt.)

Controleer of de aangegeven spanning overeenkomt met de plaatselijke spanning van de stroomverzorging.

AC ADAPTOR PRE: 220 V - 10HZ SEC: 9V - 150mA

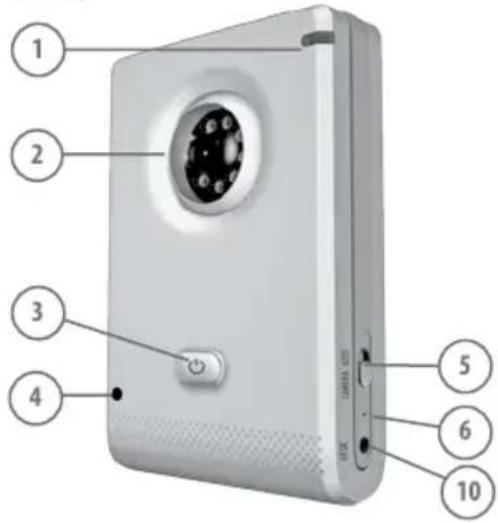

LEGENDE:

Status-LED .01

Camera met infrarode LEDs .02

AAN/UIT-schakelaar .03

Lichtsensor .04

VOX-functieschakelaar .05

Temperatuursensor .06

Luidspreker .07

Volumeregeling .08

Afstelknop .09

DC-bus voor stroomverzorging .10

Eenheid van de baby

Plaats de apparaten steeds rechtop om een optimale trans- missie te garanderen

• Plaats de baby-eenheid steeds buiten bereik van uw kind (de minimale afstand moet ca. 1 meter bedragen).
• De baby-eenheid mag nooit in het baby- of kinderbedje worden geplaatst.
• Om een optimale transmissie te garanderen plaatst u de apparaten steeds rechtop.

Om de camera-eenheid in te schakelen drukt u ca. 1 seconde op de AAN/UIT-schakelaar (03).

02. Vox-functie activeren

VOX-functieschakelaar (05) op „CAMERA“: camera zendt voortdurend een beeld naar het beeldscherm

VOX-functieschakelaar (05) op „AUTO“: camera zendt slechts dan een beeld, wanneer er een geluid in de kamer wordt waar-genomen

03. Muziekvolume instellen

Om het volume van de weergegeven muziek in te stellen schuift u de volumeregelaar (08) in de gewenste stand. U hebt de keus tussen 3 verschillende geluidssterktes.

Uitschakelen: voor het uitschakelen drukt u 1 seconde op de AAN/UIT-knop (03).

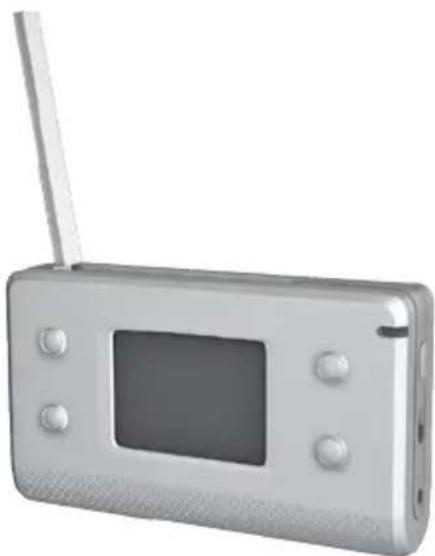

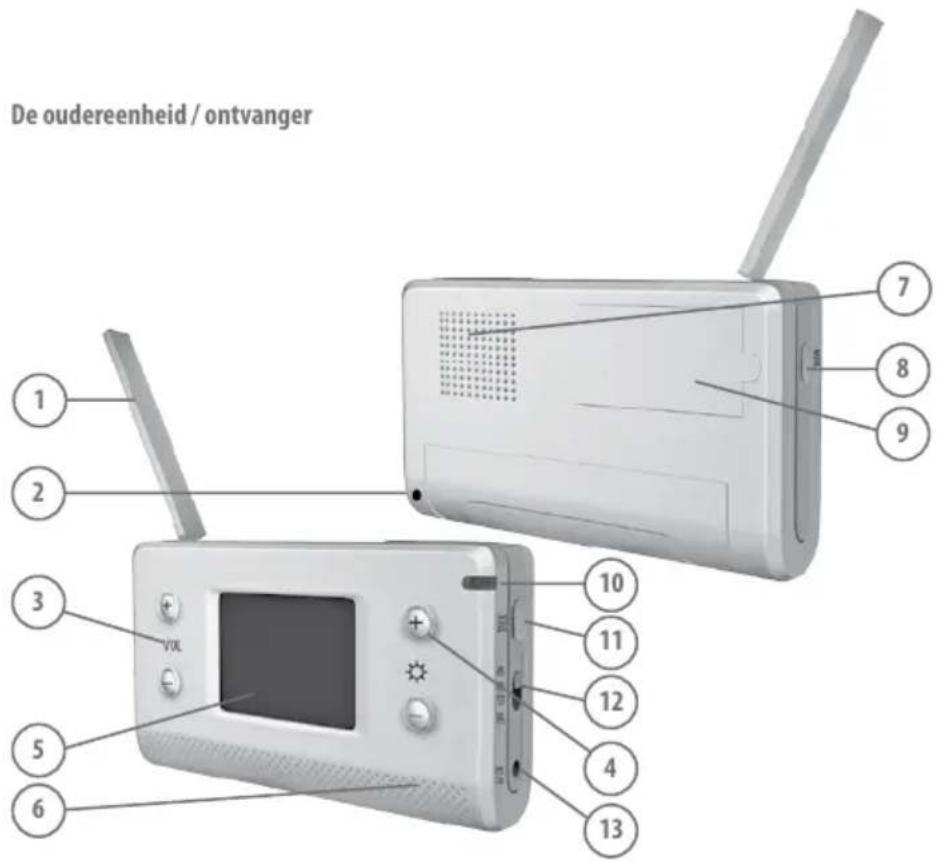

De oudereenheid / ontvanger ① ② ③ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭ ⑭

reer

LEGENDE:

1. Antenne
2. Schakelaar voor kanaalkeuze
3. Volumeregeling
4. Helderheidscontrole
5. 2,4" LCD beeldscherm
6. Microfoon
7. Luidspreker
8. Schakelaar voor muziekkeuze
9. Afdekking batterijvak
10. Status-LED
11. Spreekknop
12. AAN/UIT-schakelaar
13. DC-bus voor stroomver- zorging

01. Oudereenheid inschakelen

AAN/UIT-schakelaar (12)

Stand „AAN“: apparaat is met videobewaking ingeschakeld Stand „UIT“: apparaat is uitgeschakeld.

Stand „LCD-UIT“: apparaat toont geen beeld, geluidsbewa- king is geactiveerd.

Schakelaar voor kanaalkeuze (02)

Druk kort op de schakelaar voor de kanaalkeuze (02) om de 4 mogelijke kanalen in te schakelen. Er worden uitsluitend kanalen van aangesloten camera's getoond. De meegeleverde camera is door de fabriek op kanaal 1 ingesteld..

03. Camera's automatisch laten doorschakelen:

(Scan-modus)

Druk de schakelaar voor de kanaalkeuze (02) zolang kort na elkaar tot in de display het ⇌ symbool verschijnt. Nu wordt het beeld van elke beschikbare camera gedurende 5 seconden getoond.

04. Melodie afspelen::

Om op de baby-eenheid een melodie af te spelen drukt u de muziekweergaveknop (03). Door herhaaldelijk drukken kunt u de 3 opgeslagen melodieën achter elkaar doorschakelen en afspelen.

Mocht er voor de ingebruikneming een hoge pieptoon optreden, bevinden de beide apparaten zich te dicht bij elkaar.

OPMERKING:

Plaats de apparaten steeds rechtop en schuif de antenne van het beeldscherm uit om een optimale transmissie te garanderen.

Overige functies van de oudereenheid:

05. Instellen van het volume en de helderheid van de oudereenheid

Stel het gewenste volume in door op de + of - knop (03) van de volumeregelaar te drukken. Om de helderheid in te stellen gaat u precies zo te werk met de regelaars voor de helderheid (04).

06. Intercom spraakmogelijkheid:

Gebruik deze optie door de spreekknop (11) in te drukken. Zolang u de knop ingedrukt houdt, wordt uw stem naar de baby-eenheid gezonden. Laat de spreekknop los om de geluiden van uw baby weer te horen.

07. Indicatie kamertemperatuur

De temperatuur van de kamer waarin de baby-eenheid zich bevindt wordt op de display van de oude- reenheid steeds in graden Celsius aangegeven.

08. Controle zendbereik:

In de display wordt de momentele ontvangststerkte met het symbool .aangegeven. Wanneer u zich buiten het zendbereik bevindt, wordt de display zwart en u ziet „LINKING“.

09. Indicatie batterijstatus:

In de display wordt de batterijstatus met het symbool aangegeven.

Uitschakelen: voor het uitschakelen zet u de AAN/UIT-schakelaar (12) in de stand „OFF”.

Reiniging en onderhoud:

Dompel de oudereenheid of de baby-eenheid niet in water en reinig deze ook niet onder stromend water. Gebruik geen reinigingsspray of vloeibare reinigingsmiddelen.

1. Trek de adapter van de baby- en oudereenheid uit het stopcontact, als deze aangesloten zijn.
2. Reinig de ouder- en de baby-eenheid met een vochtige doek. Controleer of de eenheden volkomen droog zijn alvorens deze op het stroomnet aan te sluiten.
3. Reinig de adapters met een vochtige doek.

Afstellen van de apparaten (bij extra camera's of fouten):

01. Oudereenheid afstellen

• Schakel het beeldscherm in.
• Druk de schakelaar voor de kanaalkeuze (02) 5 seconden tot het menu op het beeldscherm verschijnt.
• Gebruik de volume + en - knoppen (03)om het af te stellen kanaal te kiezen,
• Druk vervolgens de helderheids + knop (04)om het kanaal te bevestigen.
• In de display verschijnt DEL en PAIR.
• Gebruik de volume + en - knoppen (03)om PAIR te kiezen.
• Druk de helderheids + knop (04)am te bevestigen.
• In de display verschijnt „WAIT“.

02. Camera instellen

• Terwijl in de display „WAIT“ staat, schakelt u de af te stellen camera in en plaatst deze niet verder dan 1 meter van u verwijderd.
• Druk op de verzonken afstelknop (09) met een pen.
• De status-LED (01) begint te knipperen.
• In de display verschijnt „PAIRED“.

Schakel beide apparaten uit en weer in. Daarmee is het afstellen beeindigd.

Camera wissen (indien niet meer nodig)

• Schakel het beeldscherm in.
• Druk de schakelaar voor de kanaalkeuze (02) gedurende 5 seconden tot het menu op het beeldscherm verschijnt.
• Gebruik de volume + en - knoppen (03) om het af te stellen kanaal te kiezen.
• Druk vervolgens de helderheids + knop (04).
• In de display verschijnt „DEL“ en „PAIR“.
• Gebruik de volume + en - knoppen (03) om „DEL“ te kiezen.
• Druk de helderheids + knop (04) om te bevestigen.
• In de display verschijnt „DONE“.

Schakel beide apparaten uit en weer in om de procedure af te sluiten.

OPMERKING:

De babyphones werden bij de productie reeds afgesteld. Normaal gesproken is er geen behoefte om de babyphone voor gebruik nog eens af te stellen. Voer de procedure voor het afstellen tussen camera en beeld- scherm slechts dan uit, wanneer dit absoluut noodzakelijk is.

LET OP:

Bij storingen door andere zend- apparatuur is er geen sprake van een fout in het apparaat.

Functietest

Controleer voor de eerste ingebruikneming het functioneren van het apparaat (bijv. met behulp van een TV-toestel). Maak nu de fijnafstelling (volume van de oudereenheid) en controleer dat een optimale transmissie is gegarandeerd. Let er hierbij op dat een grotere afstand en dikke muren de kwaliteit van de transmissie ongunstig kunnen beinvloeden.

LET OP:

Probeer het apparaat in geen geval zelf te repareren

OPMERKING:

Mocht de baby- (zender) of oudereen- heid (ontvanger) niet goed functioneren of mochten er onverwachte fouten opt- reden, verzoeken we u vriendelijk

1.) eerst de betreffende paragraaf van de handleiding opnieuw zorgvuldig door te lezen.
2.) Probeer vervolgens de fout met behulp van onderstaande storingstabel te vinden.
3.) Mocht de fout niet kunnen worden verholpen, verzoeken we u contact op te nemen met uw dealer of met onze hotline op +49 (0)700 /73 374 624.

Problem
Geen ontvangst bij de oudereenheid	* De camera zendt niet. (Netvoeding niet aan gesloten of de camera is op Vox-functie ingesteld.) * Ontvanger is op het ver keerde kanaal ingesteld * De zender is uitgeschakeld	* Netvoeding aan de camera aansluiten * Vox-functieschakelaar op CAMERA instellen * Kies op de oudereenheid het juiste kanaal * Schakel de zender in
Op het beeldscherm is slechts een zwart/wit beeld te zien	* De camera is op infrarood nachtzicht ingesteld	* Belichting in de te bewaken ruimte inschakelen
De camera zendt niet * Camera is uitgeschakeld * Netvoeding niet aan gesloten * Vox-functie ingeschakeld (Stand-by-modus)		* Camera inschakelen * Netvoeding aansluiten * Vox-functieschakelaar op CAMERA instellen

LET OP:

Kassabon en artikelnummer s.v.p. goed bewaren.

Eventuele waarborgeisen of eisen uit beloofde garantiebepalingen dienen uitsluitend met de dealer te worden afgewikkeld.

Uw commentaar en uw mening, is zeer belangrijk voor ons om onze producten telkens opnieuw te verbeteren, zodat deze aansluitend zowel u als uw baby optimaal kan dienen.

U kunt ons bereiken op het volgende service nummer: +49 (0) 700 / 733 / 746 24. (0,12 Euro/ minuut op het vaste telefoonnet van de Deutsche n Telekom )Wij zijn iedere werkdagen van 08:00 tot 17:00 bereikbaar. U kunt ook mailen naar: [e-mail]

Alle technische gegevens, informatie zoals de eigenschappen van het in dit drukwerk beschreven product worden met de meeste zorg samengesteld en komt overeen met de productspecificaties die voorhanden waren ten tijden van deze druk. De door reer samengesteld informatie is correct en betrouwbaar. Echter de firma reer neemt geen enkele vorm van verantwoordelijkheid voor de mogelijke fouten die in dit document staan. Daarnaast behoudt reer zich het recht om zonder voorafgaande aankondiging, wijzigingen te plegen in het product, respectievelijk aan de specificaties van het product.

Verspreiding van informatie uit deze gebruiksaanwijzing in welke vorm dan ook, elektronisch, mechanisch, grafische, fotokopieën, opslaan op band of op een databank - dit geldt ook voor samenvattingend - ienen op voorhand schriftelijk zijn akkoord gegeven worden door de Firma reer.

Uitgegeven door:

Alle rechten zoals veranderingen in Techniek en design voor behouden.
