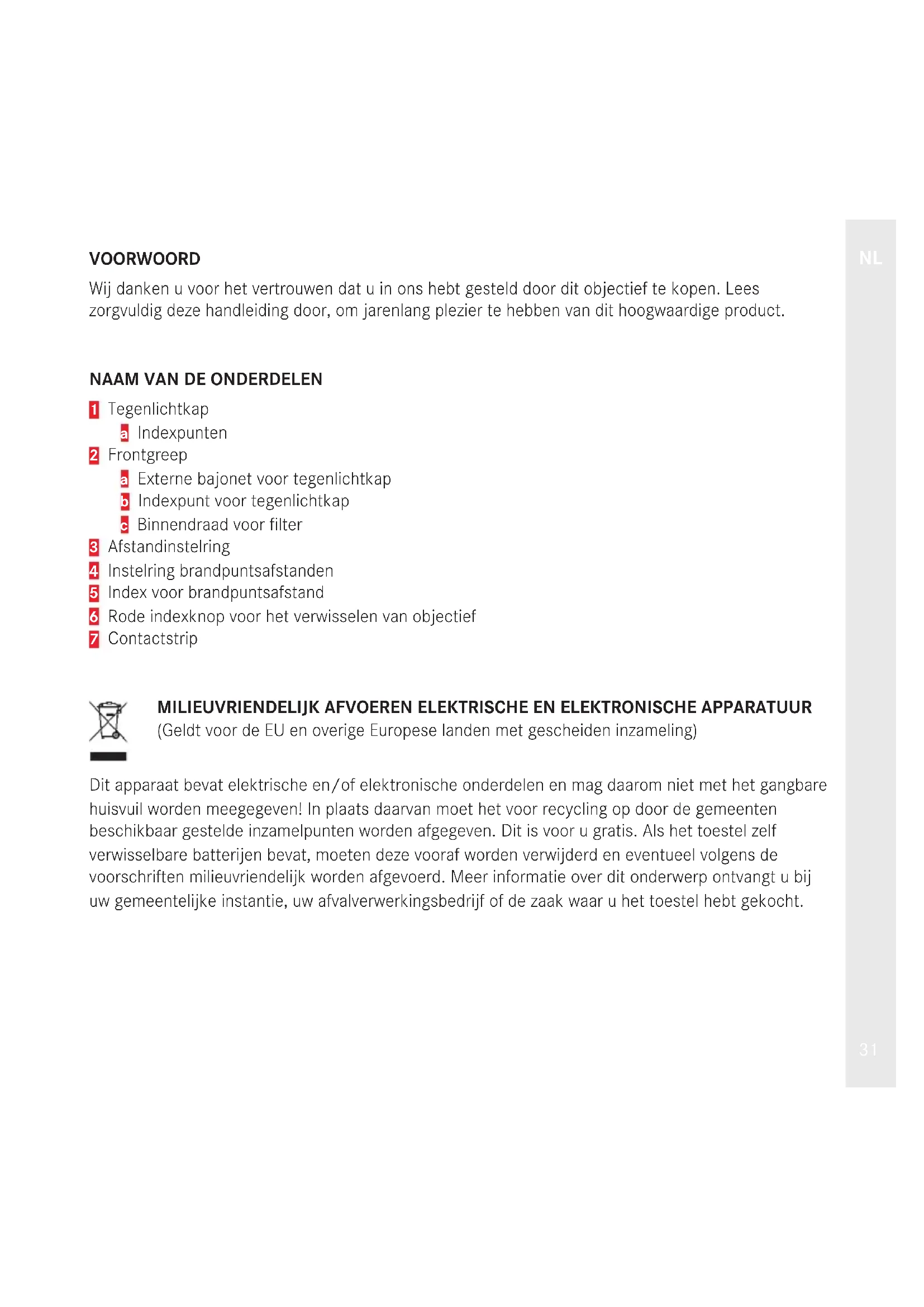

VORWORT

Wij danken u voor het vertrouwen dat u in ons hebt gesteld door dit objektief te kopen. Lees zorgvuldig deze handleiding door, om jarenlang plezier te hebben van dit hoogwaardige product.

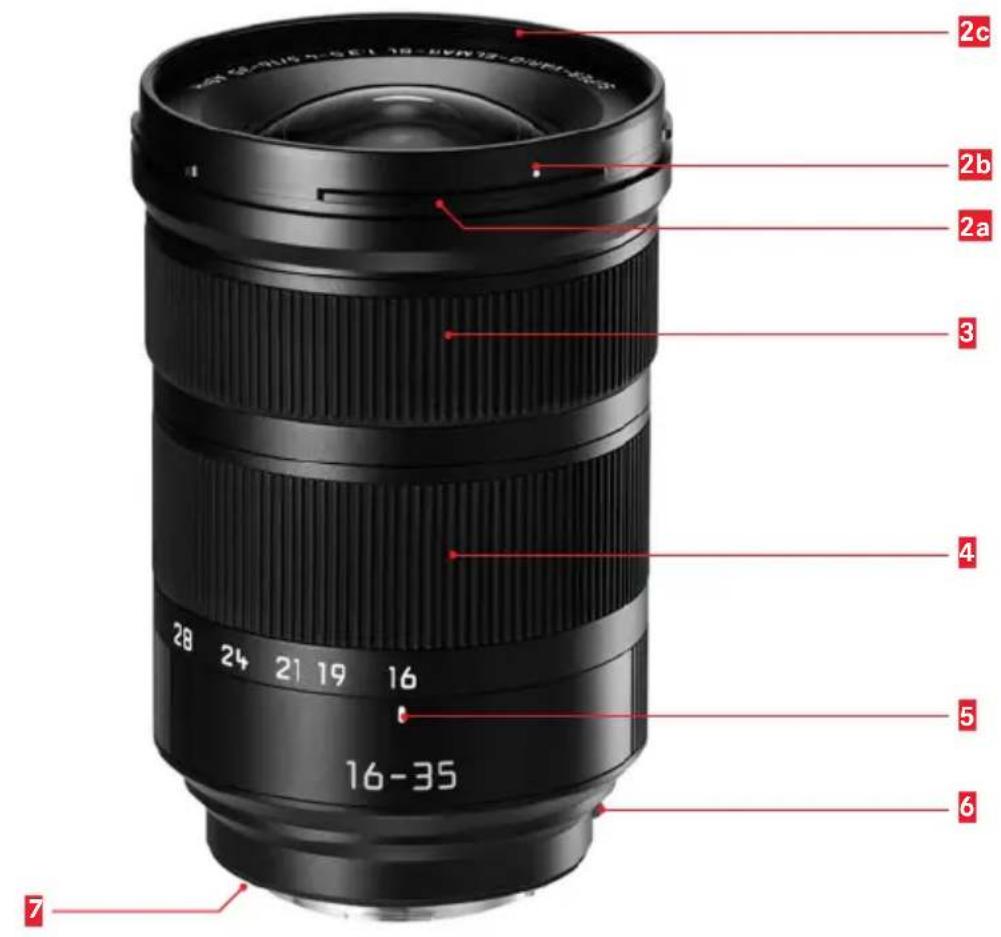

NAAM VAN DE ONDERDELEN

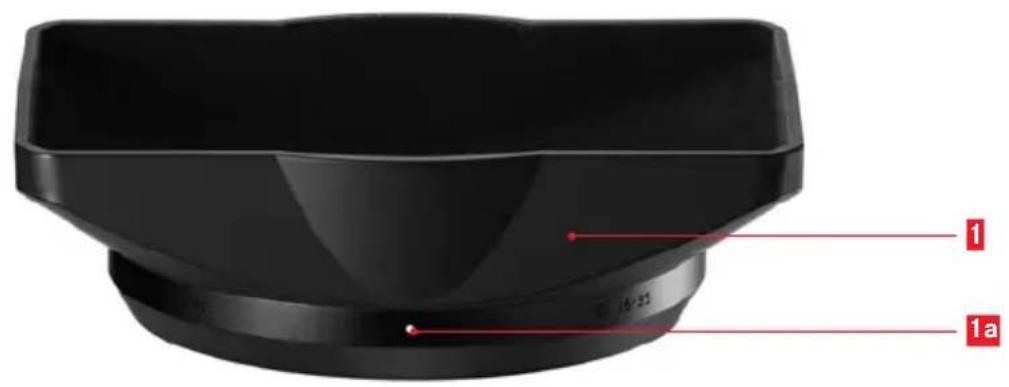

1 Tegenlichtkap
a Indexpunten
2 Frontgreep
a Externe bajonet voor gegenlichtkap
b Indexpunt voor gegenlichtkap
Binnendraad voor filter
3 Afstandinstelring
4 Instelring brandpuntsafstanden
5 Index voor brandpuntsafstand
6 Rode indexknop voor het verwisselen van objectief
7 Contactstrip

MILIEUVRIENDELIJK AFVOEREN ELEKTRISCHE EN ELEKTRONISCHE APPARATUUR (Geldt voor de EU en overige Europese landen met geschaden inzameling)

Dit apparaat bevat elektrische en/of elektronische onderdelen en mag waarom Niet met het gangbare huisvuil worden meegegeven! In plaats waarvan要去 het voor recycling op door de gemeente den beschikbaar gestelde inzamelpunten worden afgegeven. Dit is voor u gratis. Als het toestel zelf verwisselbare batterijen bevat, moeten deze vooraf worden verwijderd en eventueel volgens de voorschriften milieuvriendelijk worden afgevoerd. Meer informatie over dit onderwerp ontvangt u bij uw gemeentelijk instantie, uw afvalverwerkingsbedrijf of de zaak waar u het toestel hebt gekocht.

TECHNISCHE GEGEVENS

Lichtsterk zoomobjectief met uitgebrecht, centraal brandpuntsafstandsbereik met 4 asferische lensopppervlakken voor een uitstekende afbeeldingskwaliteit.

Geschikte camera's	Alle Leica camera's met Leica L-bajonet1
Beeldhoek(diagonal, horizontal, vertical)	Voor Leica SL (bij 16/35 mm): circa 105°, 95°, 72° / 64°, 55°, 38°, voor Leica TL- en SL-modellen (bij 16/35 mm): circa 81°, 71°, 51°* / 45°, 38°, 25°** (komt ongeveer overeen met 24* of 53 mm** brand-puntsafstand bij Kleinbeeld)2
Optische opbouw
Aantal lenzen/groepen 18/12
Asferische oppervlakken 4
Stand van de intreepupil(veer het dragend oppervlak van de bajonet, bij oneindig)	bij 16/35 mm: 105,9/105 mm
Afstandsinstelling
Instelling Naar keuze automatisch (autofoCUS)3of handmatig, bedrijfsmodiworden aan de camera ingesteld
Werkbereik	0,25 m tot∞
Kleine objectveld / Grootste schaal(bij 35 mm)	Voor Leica SL: circa 90 x 135 mm/1:3,7Voor Leica TL- en CL-modellen: circa 59 x 88 mm/1:3,7
Diafragma
Werking	Elektronisch geregeld
Instelling	Op de camera (Instelhaar in halve waarden)
Kleine waarde 22
Bajonet	Leica L-bajonet met contactstrip
Filtergrep/Zonnekap	Externe bajonet voor谈起lichtkap (meegeleverd); binnendraad voor E82-filters; filtergrep draait nicht mee
Oppervlakte-uitvoering	Zwart geanodiseerd
Afmetingen en gewicht
Lengte tot bajonetaansluiting	circa 123/152 mm (zonder/met谈起lichtkap)
Grootste diameter	circa 88 mm (tegenlichtkap (B x H) 126 x 97 mm)
Gewicht	circa 990 g

1 Houd de combinatie van een camera en dit objectief nooit alleen aan de camerabody vast, maar ondersteun altijd ook het objectief. Dit om de camerabajonet te ontlasten.
2 De standard brandpuntsafstanden van de Leica SL-objectieven zijn gebaseerd op het Kleinbeeld-filmformaat; dat wil zegers: op een uitgangsformaat van 24 × 36 mm. De sensor van de Leica TL en CL systeemcamera is met 23,6 × 15,7 mm in vergelijk hiermeeietskleiner: circa met een factor 0,66. Daarom komen de beeldhoeken van deze objectieven op deze camera telkens overeen met die van objctieven met brandpuntsafstanden die ca. een factor 1,52 longer zich (1,52 ≈ reciproque waarde van 0,66).
3 Functie is bij gebruik aan de Leica (Typ 701) langzamer.

De MTF (zie bijlage) is telkens voor de volledige opening en voor de openingsen 5.6 en 8 voor groe opnameafstanden (oneindig) aangegeven. Uitgezet is het contrast in procenten voor 5, 10, 20, 40 Lp/mm over de hoogte van het formaat voor tangentiele (gestippelde lijn) en sagittale structuren (doorlopende lijn) bij witlicht. De 5 en 10 Lp/mm geeven een indruk van het contrastgedrag voor grovere objectstructuren, die 20 en 40 Lp/mm documenteren het oplossend vermogen van fijnne en fijnste objectstructuren.

BIJZONDERE EIGENSCHAPPEN

De Leica Super-Vario-Elmar-SL 1:3.5-4.5/16-35 ASPH. is een groothoek-zoomobjectief met Leica L-bajonet. Het kan nicht alleen op Leica SL-, maar ook op Leica TL- en CL-camera's worden gezruikt. Bovendien heeft het zeer korte dicht bij-instelgrenzen, die in grote maximale afbeeldingschalen resulteren.

De Leica Super-Vario-Elmar-SL 1:3.5-4.5/16-35 ASPH. anderscheidt zich al bij geopend diafragma, bij alle brandpuntsafstanden en van oneindig tot in het dichtbijbereik door een zeer hoge contrastweergave en maximale resolutie. Alle beeldfouten worden goed gecorrigeerd, respectievelijk worden in de camera digitaal gecompenseerd. Diafragmering resulteert wel in een verdere, ginge prestatieverbetering, is darüber gewoonlijk alleenoodzakelijk vanwege de beeldvorming met de gewenste scherptdiepte.

Een totaal van 18 lenzen, verdelijk over vijf bewegende modules, worden gebruikt om deze prestatieste behalen. Naast de vier asferische oppervlakken zijn erkaaronder drie lezen uit glazen met anomale gedeeltelijk dispersie voor de correctie van chromatische beeldfouten. De hoogwaardige kwaliteit van alle lensopppervlakken dragen bij aan het reflex- en strooilichtgebrek.

Het scherpstellen worden uitgevoerd door het verschuiven van een relatief Klein enlicht twee-len- zen-hechtelement. Samen met het aandrijfsystem, dat bestaat uit een stappenmotor en een lineaire geleiding, geeft dit een zeer snelle automatische scherpstellung (autofocus-functie). Dat dankzij deze constructie de lenghte van het objectiefijdens het scherpstellen Niet verandert, komt zich hanteerbaar- heid bij het gebruik ten goede. Het scherpstellen is bovendien zeer geluidsarm.

De stabiele metalen constructie en de stof- en spatwaterbescherming makeh het maybeik, dat het objectief ook in ongunstige omstandigheden kan worden gebruikt.

Slotsom: De Leica Super-Vario-Elmar-SL 1:3.5-4.5/16-35 ASPH. verenigt in een objectief vrijwel alle gebruikelijke groothoek-brandpuntsafstanden, en toont in zijn gehele brandpuntsafstandsbereik een extreem hove beeldkwaliteit, van oneindig tot zich bij, zowel bij geopend diafragma als bij een Klein diafragma. Daar komt় robuuste, weirbestendige constructie nog bij. Samen met een Leica SL normale zoom en een Leica SL telezoom kan de fotograaf daarmee een complete,zer capabele utrusting uit slechts drie objectieven samenstellen.

OPBOUW VAN DE LEICA SL-OBJECTIEVEN

Alle Leica SL-objectieven vertonen in principedezelfde uiterlijke opbouw: aan de voorste greep bevinden zich 2 een buitenbajonet 2a voor de tegenlichtkap 1 en een binnendraad 2c voor filters, een afstandsinsteling 3 en een rode indexknop voor de orientering bij het wisselen van het objectief 6. Bovendien beschikt de Leica Super-Vario-Elmar-SL 1:3.5-4.5/16-35 ASPH. over een extra instelring voor de brandpuntsfstand 4, en de bijbehorende index 5.

In de bajonetflens bevindt zich een contactstrip 7, waarover de totale gegevensuitwisseling:tussen camera en objectief plaatsvindt, inclusief de stuurcommando's voor de autofocus en het diafragma.

INSTellen VAN DE SCHERPTE EN DE BRANDPUNTSAFSTAND

Het instellen van de scherpte gebeurt bij autofocus-modus automatisch door de camera, bij handmatige modus door het draaien van de vooraan lignende afstandinstelring 3. De snugheid waarme u de ring draait, bepaalt hoe snel u de instelling verandert. Zo kurz u zowel doelgericht en snug fijne instelleningen uitvoeren, als van het zichbij- in het verafbereik komen. Voor meer informatie verwijzen wij u maar de desbetreffende paragrafen in de handleiding van de camera. Het instellen van de brandpuntsafstand (en daarmee het gewenste beeldfragment) gebeurt met de erachter lignende ring 4.

SCHERPTEDIEPTE

Leica SL-objectieven hebben geen diafragmaring, waarom is ook geen schaalverdeling voor scherptediepte aanwezig. Bij de Leica SL(Intt u de respectievelijke voorste en achechterste grenzen van de scherptediepte in combinatie met de ingestelde afstand op het display daarentegen op de afdekkap van de camera aflezen.

FOTOGRAFEREN MET DE BELICHTINGSAUTOMATEN EN MET HANDMATIGE INSTELLING VAN SLUITERTIJD EN DIAFRAGMA

De Leica Super-Vario-Elmar-SL 1:3.5-4.5/16-35 ASPH. heeft een variabile Lichtsterkte: de effectieve diafragmaopening varieert afhankelijk van de ingestelde brandpuntsafstand. Is bijvoorbeeld bij 16mm de diafragma 3,5 ingesteld, dan komt de opening overeen met de weergegeven waarde. Bij langere brandpuntsafstanden worden de daadwerkelijk opening kleiner, en bij 35mm geldt uiteindelijk de ook in de naam van het objectief vastgehonden tweede waarde 4,5. Dankzij delichtmeting door het objectief worden bij alle belichtingsmodi.altijd de juiste lichthoeveelheid gemeten. Om darüber verkeerde belichtingen te vermijden, moet het gewenste beeldfragment (door de brandpuntsafstand te kiezen) voor de latere opname voor het opslaan van de gemeten waarde of het wijzigen van de sluitiertijd / diafragmacombatie worden bepaald.

Dit geldt ook voor de flitsmodus met handmatige instelling van de vermogensafgithe of computerregeling aan het flitsapparaat. In beiden geallen moet de instelling van het diafraagma aan het flitsapparaat telkens met de werkelijk die infraopening overeenkomen. Daarentegen worden bij het gebruik van een systeemflitsapparaat en de TTL-flitsbelichtingsregeling de daadwerkelijk die infraopening automatisch overgebracht, zodate de juiste belichting algijd gegarandeerd is.

TEGENLICHTKAP

De Leica Super-Vario-Elmar-SL 1:3.5-4.5/16-35 ASPH. worden met een optimaal op delichtbundel afgestemde gegenlichtkap 1 geleverd. Deze kan dankzij de symmetrische bajonet snel en eenvoudig, en omwille van ruimtebesparende opslag ook omgekeerd, worden geplaatst. In beiden geallen worden het, bij verwijdderde objectiefkap, eerst zo geplaatst, dat een van de indexpunten op de gegenlichtkap 2b precies gegenover het indexpunt aan de frontgreep van het objectief 1a staat. In deze uitlijning worden de gegenlichtkap geplaatst, en circa 30^ met de klok mee gedraaid tot de kap duidelijk hoorbaar en merkbaar vastklikt. Zolang de camera paraat worden gedragen en gebruikt, moet de gegenlichtkap algijd geplaatst blijven. Deze beschermt effectief gegen secundair Licht dat het contrast vermindert, maar ook wegen beschadiging en verruiling van de frontlens Zoals vingerafdrukken.

FILTER

Aan de Leica Super-Vario-Elmar-SL 1:3.5-4.5/16-35 ASPH. können E82-schroeffilters worden gebrukt. Bij Leica� desbetreffende UV-(bestelnummer 13 042), ND16x-(bestelnummer 13 059) en polarisatiefilters (bestelnummer 13 052) verkrijgbaar.

ONDERDELEN Bestelnummer

Kap hinterzijde 16064

Frontkap 16019

Tegenlichtkap 12304

Zachte foedraal. 439-606.130-000

TIPS VOOR DE VERZORGING VAN UW OBJECTIEF

Stof op de buitenlens要去 uuitsluitend met een zacht borsteltje of met een schoon, droog en zacht microvezeldoekjeverwijderen. Om vlekken en vingerafdukken te verwijderen, worden de lens met zo'n doekj voorzichtig vanuit het midden maar de rand in cirkelvormige bewegingen gereinigd. De Leica Aquadura-beschermlaag maakt het reinigen eenvoudig. Oefen geen groe druk uit, om deze eigenschap zo lang möglich te behouden.

Gebruik geen speciale reinigingsdoekjes voor brillen. Deze zijn met chemische middelen geimpregneerd die schadelijk konnen zijn voor de gebrukke glassoorten en afwerklagen.

Oefen geen große druk uit bij het reinigen van sterk verruilde lenzen. De afwerklaag is weliswaar zeer krasvast, maar kan door zand of zoutKristallen toch worden beschadigd. Oplosmiddel- of oliehoudende reinigingsmiddelen mogen nooit worden gebruikt.

Elk objectief heeft naast de typeaanduiding een 'persoonlijk' serialummer. Noteer dit nummer en berg het voor de veriligheid op bij uw documentatie.

LEICA PRODUCT SUPPORT

Technische vragen over toepassingen met Leica-producten worden schriftelijk, Telefonisch of per e-mail beantwoord door de afdeling Product Support van Leica Camera AG. Ook voor koopadvies en het bestellen van handleidingen is dit uw contactadres. U(Int) uw vragen eveneens via het contactformulier op de website van Leica Camera AG aan onsrichten.

Leica Camera AG

Voor het onderhoud van uw Leica-uitrusting en in geval van schade kut u gebruik maken van de Customer Care van Leica Camera AG of de reparationservice van een Leica-vertegenwoordiging in uw land (Adressenlijst: zie website van Leica Camera AG).

Leica Camera AG

Customer Care

Am Leitz-Park 5
