MANUALE UTENTE SuperVarioElmarSL 1635mm f3.54.5 ASPH. LEICA
Vi ringraziamo per la fiducia accordataci con l'acquisto di questo obiettivo. Perutilizzare questo prodotto di qualità con la massima soddisfazione per molti anni, si prega di leggere attendamente le presenti istruzioni.

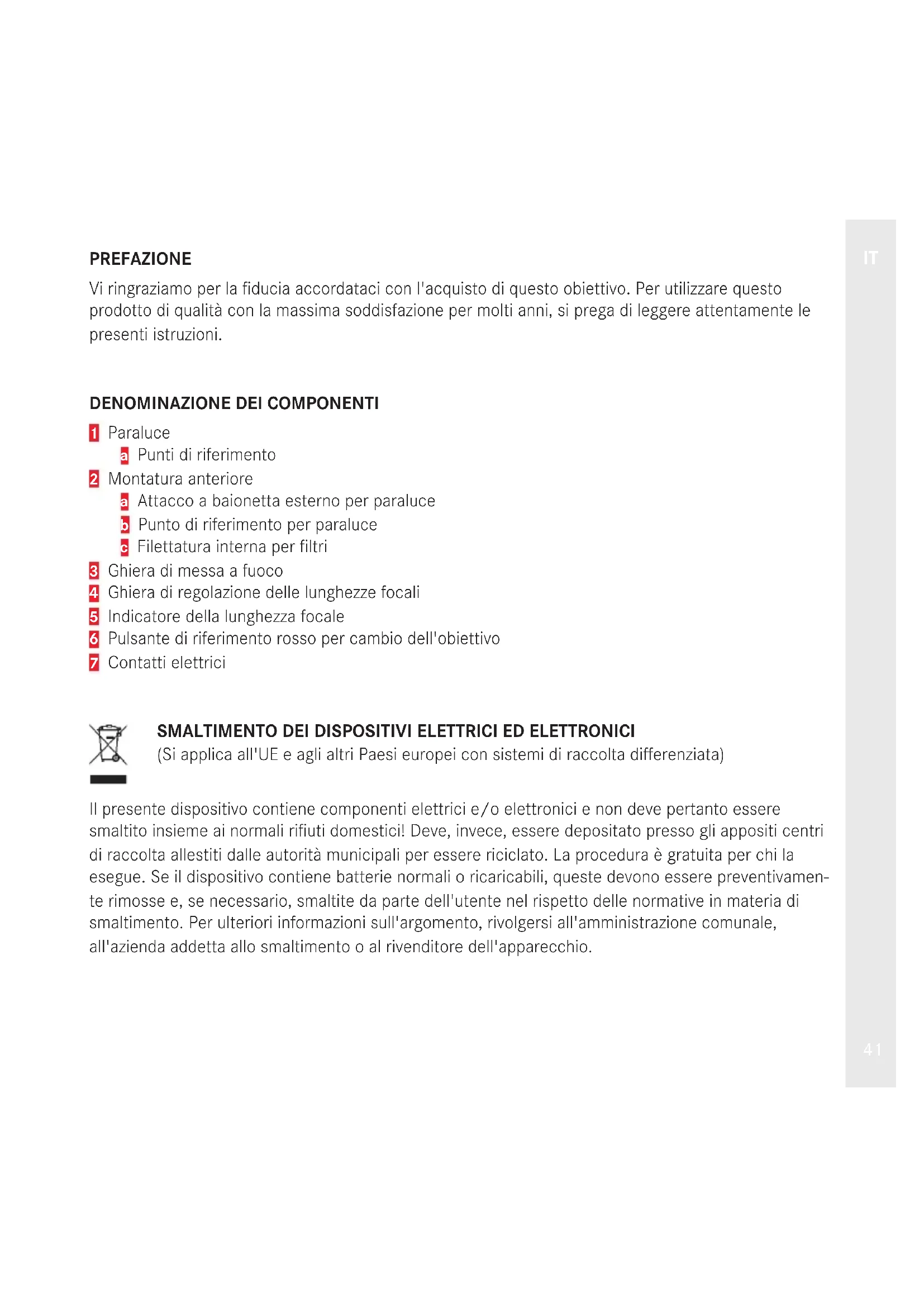

DENOMINAZIONE DEI COMPONENTI
1 Paraluce
a Punti di riferimento
2 Montatura anteriore
a Attacco a baionetta esterno per paraluce
b Punto di riferimento per paraluce
Filettatura interna per filtri
3 Ghiera di messa a fuoco
4 Ghiera di regolazione delle lungheze focali
5 Indicatore della lunghezza facale
6 Pulsante di riferimento rosso per cambio dell'obiettivo
7 Contatti elettrici
SMALTIMENTO DEI DISPOSITIVI ELETTRICI ED ELETTRONICI
(Si applica all'UE eagli altri Paesi europei con sistemi di raccolta differenziata)
Il presente disposizione contiene componenti elettrici e/o elettronici e non deve pertanto essere smaltito insieme ai normali rifiuti domestici! Deve,.invoke, essere depositato presso gli apposti centri di raccolta allestiti dalle autorità municipali per essere riciclato. La procedura è gratuite per chi la esegue. Se il disposizione contiene batterie normali o ricaricabili, queste devono esserepreventamente rimosse e, se necessario, smaltite da parte dell'utente nel rispetto delle normative in materia di smaltimento. Per ulteriori informazioni sull'argumento, rivolgersi all'amministrazione comunale, alla zienda addetta allo smaltimento o al rivenditore dell'apparecchio.
DATI TECHNICI
Obiettivo zoom ad alta potenza di illuminazione con range di lunghezza facale intermediio ampliato e 4 lenti a superficie asferica per una straordinaria qualità d'immagine.
| Fotocamere utilizzabili | Tutte le fotocamere Leica con attacco a baionetta Leica L1 |
| Angolo di campo(diagonale, orizzontale, verticale) | Per Leica SL (con 16/35 mm): circa 105°, 95°, 72° / 64°, 55°, 38°, per i modelli Leica TL e CL (con 16/35 mm): circa 81°, 71°, 51°* / 45°, 38°, 25°** (correspondente a una lunghezza fiscale di circa 24* o 53 mm** nel formato piccolo)2 |
| Gruppo ottico | |
| Numero di elementi/gruppi 18/12 | |
| Superfici asferiche 4 | |
| Posizione della pupilla di entrata(rispetto alla baionetta, per infinito) | con 16/35 mm: 105,9/105 mm |
| Regolazione della messa a fuoco | |
| Impostazione A scelta, automatica (autofocus)3o manuale; le modalità difunzionamento vengono impostate sulla fotocamera | |
| Area di lavoro | da 0,25 ma∞ |
| Campo oggetto minimo / Scala massima(con 35 mm) | Per Leica SL: circa 90 x 135 mm/1:3,7Per i modelli Leica TL e CL : circa 59 x 88 mm/1:3,7 |
| Diaframma | |
| Funzionamento | A lavoro elettronico |
| Impostazione | Sulla fotocamera (impostabile a passi di mezzo valore di aperture) |
| Apertura minima 22 | |
| Attacco a baionetta | Attacco a baionetta Leica L con contatti elettrici |
| Portafiltri/Paraluce | Baionetta esterno per paraluce (in dotazione), fillettatura interna per filtri E82, portafiltri fisso |
| Finitura | Anodizzata nera |
| Dimensioni e peso | |
| Lunghezza fino alla baionetta | circa 123/152 mm, (senza/con paraluce) |
| Diametro massimo | circa 88 mm (paraluce (Largh. x Alt.) 126 x 97 mm) |
| Peso | circa 990 g |
1 Non tenera mai la fotocamera e I'obiettivo afferrando unicamente il corpo macchina, bensi sostenere sempre anche I'obiettivo con una mano. In quello modo, si riduce il carico esercitatso sull'attacco a baionetta.
2 Le lunghezze focali nominali degli obiettivi Leica SL si riferiscono a pellicole di piccolo fornato, ossia con un fornato di output di 24 × 36 ~mm . Il fornato del sensore dei modelli Leica TL e CL, tuttavia, è di 23,6 × 15,7 ~mm , overo leggermente più piccolo (di un fattore di circa 0,66). L'angolo di Campo degli obiettivi di questi modelli di fotocamera, quando, corrisponde a quello di obiettivi con lunghezze focali superiori di un fattore di circa 1,52 (1,52 ≈ reciproco di 0,66).
3 La funzione risulta più lenta utilizzando Leica T (Typ 701).
L'MTF (cfr. appendice) è indicato per l'aperture totale e per le aperture 5,6 e 8 per riprese a grande distance (infinito). Il contrasto è applicato in percentuale per 5, 10, 20, 40 Lp/mm lungo l'altezza del formato per strutture tangenziali (linea tratteggiata) e sagittali (linea continua) con luce bianca. 5 e 10 Lp/ mm fornisconoindicazioni sul comportamento del contrasto per strutture di oggetti più grossolane, 20 e i 40 Lp/mm rivelano la risoluzione di strutture di oggetti più fini e finissime.
CARATTERISTICHEPARTICOLARI
Il modello Leica Super-Vario-Elmar-SL 1:3.5-4.5/16-35 ASPH. è un obiettivo zoom grandangolare dotato di baionetta Leica L. Esso può essere utilizzato non solo con le fotocamere Leica SL, maanche con fotocamere dei modelli Leica TL e CL1. Inoltre presente limiti di messa a fuoco a distanza ravvicinata estremamente ridotti che generano grandi rapporti di riproduzione massimi.
Leica Super-Vario-Elmar-SL 1:3.5-4.5/16-35 ASPH. si distinguue per la sua eccezionale capacità di riproduzione del contrasto e l'altissima risoluzione a diaframma aperto, con tutte le lunghezze focali e dall'infinite alla messa a fuoco a distance ravicinata. Qualsiasi aberrazione cui assere corretta confacilityà, oppure viene compensata digitalmente più nella fotocamera. Per quanto la regolazione del diaframma permetta un ulterioriore, se pur minimo, aumento della performance, solitamente si rende necessaria solo per composizioni fotografiche con profondità di Campo.
Per ottenere esta prestazione vengono utilizzate complessivamente 18 lenti, a loro volta suddivise in cinque moduli mobili. Oltre alle quattro superfici asferiche, tre lenti sono realizzate in vetro con dispersione parziale anomala per la correzione delle aberrazioni cromatiche. Tutte le lenti sono dotate di un trattamento superficiale di altissima qualità che le rende antiriflesso e riduce la luce diffusa.
La messa a fuoco avviene spostando un elemento combinato a due lenti incollate relativamente piccolo e leggero. In combinazione con il systema di azionamento, composto da un motore passo-passo e una guida lineare, assicurata una funzione di autofocus rapidissima. Il fatto che, grazie a questo tipo di costruzione, la lunghezza dell'obiettivo non cambi durante la messa a fuoco, va sicuramente a favore della praticità d'uso. La messa a fuoco, inoltre, risulta estremamente silenziosa.
La stabile struttura in metallo e la protezione antipolvere e antispruzzi permettono di utilizzare l'obiettivoanche in condizioni difficili.
Conclusion: Leica Super-Vario-Elmar-SL 1:3.5-4.5/16-35 ASPH. riunisce in un unico obiettivo pressoché tutte le lunghezze focali grandangolari, offrendo una qualità d'imagine straordinamente elevata, tanto nell'impostazione all'infinite, quanto nella messa a fuoco a distanza ravvicinata, sia con diaframma aperto che chiuso. A ciò si aggiungono la sua robustezza e resistenzaagli agenti atmosseri ci. Utilizzando la fotocamera con i telezoom Leica SL normale e Leica SL, il fotografo cui disporre di un'attrezatura completa, professionale e ad alta prestazione con soli tre obiettivi.
STRUTTURA DEGLI OBIETTIVI LEICA SL
Fondamentalmente, gli obiettivi SL sono costruiiti tutti secondo lo stesso principio: sulla montatura anteriore sono installati 2 attacco a baionetta esterno 2a per il paraluce 1 e una filettatura interna 2c per i filtri, una ghiera di messa a fuoco3 e un pulsante di riferimento rosso per orientarsi durante ilchio dell'obiettivo 6. La Leica Super-Vario-Elmar-SL 1:3.5-4.5/16-35 ASPH., inoltre, è dotata di una ghiera delle lunghezze focali supplementare 4 e del rispetto indicatore 5.
Nella flangia dell'attacco a baionetta sono ubicati i contatti elettrici 7 che permettono l'intero scambio dei dati tra la fotocamera e l'obiettivo, compresi i comandi per l'autofocus e il diaframma.
REGOLAZIONE DELLA MESSA A FUOCO E DELLA LUNGHEZZA FOCALE
Nella modalità di autofocus, la messa a fuoco viene effettuata automaticamente alla fotocamera, nella modalità manuale occorre ruotare manually la ghiera di messa a fuoco 3 posta sul lato anteriore. La velocità con cui viene ruotata Questa ghiera determinaanche la velocità con cui l'impostazioneiene modificata. In quello modo è possibile effettuare impostazioni precise, rapide e mirate e passare alla messa a fuoco a distance ravicinata a quella a grande distance. Per ulteriori dettagli consultare i capitoli corrispondenti nelle istruzioni per l'uso della fotocamera. La lunghezza facale, e quando I'inquadratura desiderata, vengono regolate agenda sulla ghiera 4 posta sul lato posteriorie.
PROFONDITA DI CAMPO
Gli obiettivi Leica SL sono sprovvisti di ghiera del diaframma come pure della Scala della profondità di Campo. I limiti anteriore e posteriori della profondità di Campo, perché, insieme alla messa a fuoco impostata, sono visualizzati sul display superiore della fotocamera.
CON LE FUNZIONI DI ESPOSIZIONE AUTOMATICA E LA REGOLAZIONE MANUALE DI TEMPO DI OTTURAZIONE E DIAFRAMMA
Leica Super-Vario-Elmar-SL 1:3.5-4.5/16-35 ASPH. presente una luminosità variabile, ossia l'apertura efficace del diaframma varia in base alla lunghezza fiscale impostata. Regolando il diaframma su 3,5 con 16 mm, l'apertura corrisponde al valore visualizzato. In caso di lunghezze focali maggiori, l'apertura effettiva diminuisce e, con 35 mm, vale il secondo valore 4,5 indicate nel modello dell'obiettivo. Grazie alla misurazione della luce tramite l'obiettivo, viene comunque sempre calcolata la giusta quantità di luce in tutte le modalità di esposizione. Nonostante ciò, onde evitare esposizioni errate si dovrà determinare l'inquadratura desiderata (selezionando la lunghezza fiscale) per la ripresa successiva prima di memorizzare il valore misurato o modificare la combinazione tempo/diaframma. Ciò valeanche per la modalità Flash con impostazione manuale della potenza erogata o con il controllo computerizzato sul flash. In entrambi i casi, l'impostazione del diaframma sul flash deve corrispondere rispettovamente alla reale aperture del diaframma. Al contrario, utilizzato un flash di sistema e il sistema di controllo TTL dell'esposizione flash, l'aperture effettiva del diaframma viene trasmessa automaticamente,osto da garantire sempre un'esposizione corretta.
PARALUCE
Leica Super-Vario-Elmar-SL 1:3.5-4.5/16-35 ASPH. è fornita più dotata di paraluce 1 adattato in modo ottimale ai percorsi ottici. Grazie al suo attacco a baionetta simmetrico, il paraluce si monta con estrema facilità e rapidamente ed, inoltre, cui esso applicativo sono al contrario, in modo da occupare meno spazio quando verrà riposto. In entrambi i casi, dopo aver rimioso il copriobiettivo occorrerà, come prima casa, posizionare il paraluce in modo che uno dei loro punti di riferimento 2b coincide perfettamente con il punto di riferimento sulla montatura anteriore dell'obiettivo 1a. Una volta allineato, applicare il paraluce e ruotarlo di circa 30^ in senso orario finché non scatta in posizione con un clic chiaramente udibile. Se la fotocameraiene utilizzata più dotata di tutti gli accessori necessari per le riprese, il paraluce dovrebbe restare sempre avvitato. In quello modo impedirà efficacemente riduzioni di contrasto dovute alla luce parassetta e danni o imbrattamenti della lente anteriore, dovuti, ad esempio, a impronte digitali accidentali.
FILTRI
Leica Super-Vario-Elmar-SL 1:3.5-4.5/16-35 ASPH. é compatible con i filtri a vite E82. Leica propone filtri UV dedicati (cod. art. 13 042), ND16x (cod. art. 13 059) e filtri POL (cod. art. 13 052).
RICAMBI Cod. art.
Coperchio posteriori 16 064
Coperchio anteriore 16019
Paraluce 12304
Borsa porta obiettivi 439-606.130-000
CONSIGLI PER LA CURA DELL'OBJIETTIVO
Per rimuovere la polvere dalle lenti esterne degli obiettivi, utilizzare esclusivamente un pennello morbido o un panno pulito, asciutto e morbido in microfibia. Per rimuovere macchie e impronte digitali, pulire delicatamente la lente con un panno del tipo summenzionato partendo dal centro e procedendo verso l'esterno con movimenti circolari. Il rivestimento Aquadura di Leica è facilitioso da pulire. Tuttavia, per non comprometerne le caratteristiche e garantirne la lunga durata, non premereccessivement sul rivestimento durante la pulizia.
Non utilizzare salviettine per la pulizia degli occhiali, poiché contengono sostane chimiche che potrebbero danneggiare il tipo di vetro utilizzato e il rispetto trattamento.
Non premereccessivamente sullasuperficiedelleslenti,neppureperrimuovero lo sporco più ostinato. Il trattamento antiriflesso e antisporco è altamente resistente all'abrasione,tuttavia sabbia e cristalli di sale possono danneggiarlo.Nonutilizzare in nessun caso detergenti a base di solventi o oli. Ciascun obiettivo è provvisto,oltre che della descrizione del tipo,anche di un numero di seri "personale".Per sicurezza,si raccomanda di annotare tale numero sulla documentazione del prodotto.
LEICA PRODUCT SUPPORT
Il Product Support di Leica Camera AG sare lieto di rispondere alle vosre domande tecniche sui prodotti Leica per iscritto, per Telefono otramite e-mail. Questo ufficio potraanche fornirvi una consulenza specifica in caso di acquisto e inviarvi le istruzioni per l'uso desiderate. In alternatively, potete trasmetterci le vostre richieste anche compilando il modulo di lavoro disponibile sul site Web di Leica Camera AG.
Leica Camera AG
Per la manutenzione dell'attrezzatura Leica e in caso di guasti, rivolgersi all'ufficio Customer Care di Leica Camera AG o al Servizio Riparazioni di un rappresentante autorizzato Leica del proprio paese (Per un elenco degli indirizzi: visitare il site Web Leica Camera AG).
Leica Camera AG
Customer Care
Am Leitz-Park 5
