Producttype	Draadloze openingsdetector
Merk	Abus
Model	FUMK50010B
Voeding	Lithiumbatterij CR2 3 V
Verbruik	0,03 A
Afmetingen (L×H×D)	33 × 89 × 29 mm
Gewicht	Ongeveer 53 g
Transmissiefrequentie	868,6625 MHz / FM
Bereik	Afhankelijk van de omgeving
Levensduur batterij	Tot 36 maanden
Milieuklasse	I (-10 tot +55 °C)
Beveiligingsniveau	II
Behuizingsmateriaal	ABS
Hoofdfuncties	Magnetische contactopeningdetectie, muurafschrikcontact (TS2), dekselsabotagecontact (TS1), leren van twee zones, gebruik als radiomodule, uitschakelbare signaal-LED, aansluiting van externe contacten (DEOL)
Leveringsinhoud	Openingsdetector, magneet, magneethouder, CR2 batterij, 2 verzonken schroeven, 2 cilindrische schroeven, 4 magnetische afstandplaten, 2 detector afstandplaten, 4 insteekkabels, installatie-instructies
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen agressieve schoonmaakmiddelen. Controleer regelmatig de staat van de batterij.
Veiligheid	Gebruik alleen de gespecificeerde batterij. Niet blootstellen aan water, overmatige hitte of kortsluiting. Buiten bereik van kinderen houden.
Onderdelen en repareerbaarheid	Batterij door gebruiker vervangbaar. Voor reparaties contact opnemen met de ABUS klantenservice.

Veelgestelde vragen - FUMK50010B ABUS

Hoe installeer ik de draadloze openingsdetector FUMK50010B?

Bevestig de detector en de magneethouder op een vlak oppervlak, gecentreerd ten opzichte van de markering '3', op maximaal 10 mm afstand. Gebruik de meegeleverde schroeven. Zorg ervoor dat het muurafschrikcontact naar binnen beweegt. Houd rekening met uitsluitingszones (uit de buurt van metalen oppervlakken, leidingen en elektrische apparaten).

Hoe vervang ik de batterij van de detector?

Open de behuizing door de schroef los te draaien, verwijder dan het deksel. Verwijder de oude batterij met inachtneming van de polariteit. Plaats een nieuwe CR2 3 V lithiumbatterij met de juiste polariteit. Sluit de behuizing en draai de schroef vast. Controleer de werking.

Hoe leer ik de zones aan op de Secvest centrale?

Zet de centrale in de leermodus. Houd de signaal-LED van de detector binnen 50 mm van de IR-ontvanger van de centrale. Voor zone 1: houd de sabotagecontacten TS2 en TS1 ingedrukt, open vervolgens een ervan tot ontvangst. Voor zone 2: verbind de TAMP-aansluiting met de aansluitingen 4 en 5 met een jumper, open/sluit vervolgens de TAMP-verbinding tot bevestiging.

Wat te doen als de LED niet knippert?

Controleer of de LED is ingeschakeld: de jumper op LK3 moet zijn geplaatst om de LED te activeren. Als hij nog steeds uit is, controleer dan de batterij en de contacten. Zorg ervoor dat de detector niet in de slaapmodus staat. Raadpleeg de handleiding voor configuratiedetails.

Hoe gebruik ik de detector als radiomodule?

Sluit de aansluiting van de insteekkabel LK2 om het interne magnetische contact uit te schakelen. Sluit vervolgens externe detectoren aan op de schroefaansluitingen van de printplaat en leer ze aan zoals beschreven in de handleiding.

Wat is het bereik van de detector?

Het bereik is afhankelijk van de omgevingsomstandigheden. Het wordt aanbevolen om de detector tijdelijk te bevestigen met dubbelzijdig plakband, een alarm te activeren en de ontvangst door de centrale te controleren. De signaalsterkte mag niet lager zijn dan waarde 3 op de Secvest.

Hoe sluit ik externe contacten aan?

Aansluiting is mogelijk in DEOL. Sluit externe apparaten in serie aan op de schroefaansluitingen van de printplaat, zonder de 10 m kabel te overschrijden. Houd rekening met de weerstanden (2,2 kΩ parallel voor het aanleren).

Hoe schakel ik de LED uit?

Verwijder de jumper van de aansluiting LK3 om de LED uit te schakelen. Om te activeren, plaats een jumper op LK3. De LED knippert in programmeermodus, knippert vier keer bij een verzending en blijft uit in normale werking.

Welke voorzorgsmaatregelen moet ik nemen met de batterij?

Gooi de batterij niet bij het huisvuil. Stel haar niet bloot aan een warmtebron, zonlicht of water. Demonteer, doorboor of kortsluit de batterij niet. Houd haar buiten bereik van kinderen. De batterij is niet oplaadbaar.

Hoe test ik de detector na installatie?

Na installatie en aanleren van de zones, activeer een alarm door het magnetische contact te openen of de afschrikbeveiliging te activeren. Controleer of de centrale het signaal ontvangt. Verplaats indien nodig de detector voor een betere ontvangst.

GEBRUIKSAANWIJZING FUMK50010B ABUS

Installatie-instructies

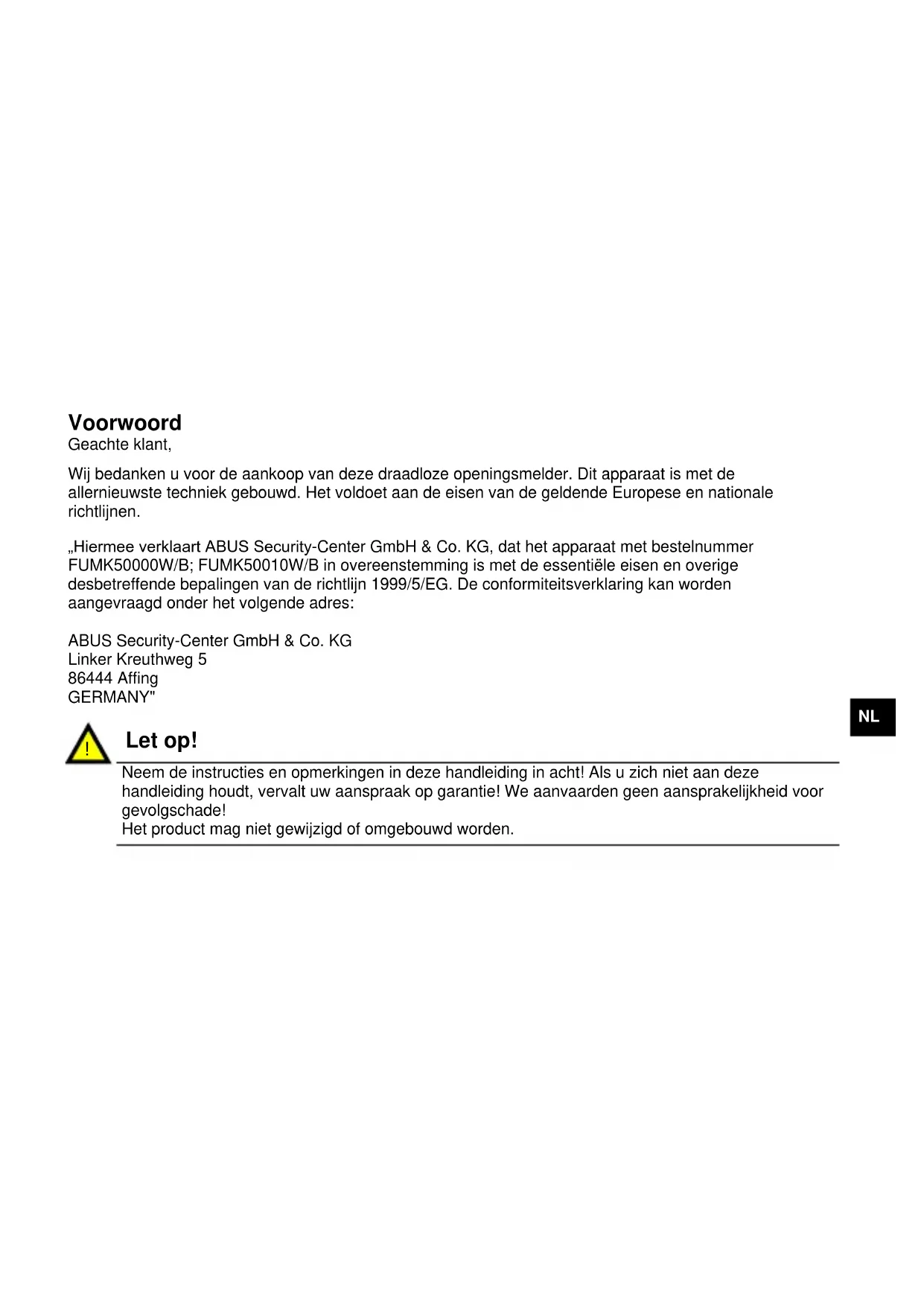

Wij bedanken u voor de aankoop van deze draadloze openingsmelder. Dit apparaat is met de allernieuwste techniek gebouwd. Het voldoet aan de eisen van de geldende Europese en nationale richtlijnen.

,Hiermee verklaart ABUS Security-Center GmbH & Co. KG, dat het apparaat met bestelnummer FUMK50000W/B; FUMK50010W/B in overeenstemming is met de essentièle eisen en overige desbetreffende bepalingen van de richtlijn 1999/5/EG. De conformiteitsverklaring kan worden aangevraagd onder het volgende adres:

Neem de instructies en opmerkingen in deze handleiding in acht! Als u zich nicht aan deze handleiding houdt, verval uw aanspraak op garantie! We aanvaarden geen aansprakelijkheid voor gevolgschade!

Het product mag nicht gewijzigd of omgebouwd worden.

Waarschuwingen i.v.m. de batterij

Het toestel worden door een 3V lithium batterij van gelijkspanning voorzien. Om een lange levensduur te garanderen en brand en verwondingen te voorkomen, dient u de volgende aanwijzingen in acht te nemen:

Voer de batterij Niet via het huisvuil af.
- De batterij mag Niet direct aan een warmtebron of zonlicht blootgesteld worden
- en mag nicht op eenplaats met heel hoge temperatuur bewaard worden
- De batterij mag Niet worden verbrand.
- De batterij mag Niet met water in aanraking komen.
- De batterij mag Niet uiteen gehaald worden, er mag nicht in worden gesprikt en ze mag Niet beschadigd worden.
- De batterijconatcten mogen nicht kortgesloten worden.
- De batterij mag Niet in de handen vankleine kinderen verechtkommen.
- De batterij is Niet herlaadhaar.

1. Leveromvang:

1 x installment-instructions
1 x magneet
1 x batterij CR2 3 V lithium
1 x magneethouder
1 x openingsmelder
2 × platkopschroeven (magneethouder)
2× lenskopschroeven (melder)
4 x magneet afstandsplaten
2 x melder afstandsplaten
4 x geleiderbruggen (jumper) op de elektronica

3. Ingebruikneming:

Open hetuis door de schroef los te draaien en verwolgens het deksel te verwijderen.

Batterijlooptijd: tot 36 maanden

Milieuklasse: I (-10 + 55^)

Veiligheidsgraad:

INCERT-nr.: C0160194

Material van het lui: ABS

Let op!

Let op de juiste polen!

Plaats de batterij in de draadloze openingsmelder.

4. Signal-LED

Bedrijftstoestand	Signaal
Bedrijfsmodus	Geen signaal
Zenden / programmeermodus IR	4 x knipperen
Programmeermodus melder intern	Permanent knipperen

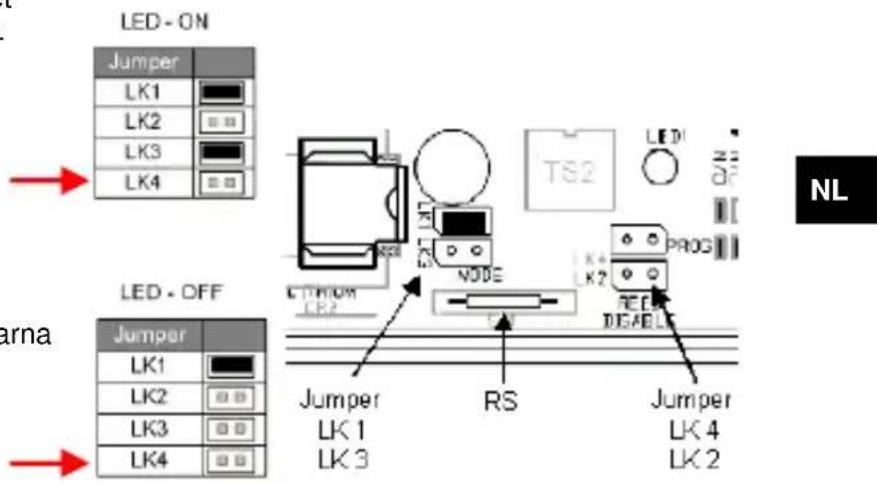

5. LED activeren

Steek een jumper op LK1 en LK3. Sluit LK4 met een jumper kort tot de LED permanent knippert. Daarna verwijdert u die opnieuw, de LED is nu geactiveerd. Zet de jumper wee in+zijn oorspronkelijke positie.

6. LED deactiveren

Steek een jumper op LK1. Sluit LK4 met een jumper=kort tot de LED permanent knippert. Daarna verwijdert u die opnieuw, de LED is nu gedeactiveerd. Zet de jumper wee in zich oorspronkelijke positie.

7. Inlezen van de zones:

Zorg ervoor dat de Secvest (ontvanger) zich telkens in de inleesmodus bevindt. Gebruik een draadloze universele module (draadloze uitbreiding), dan houd u de signaal-LED „SL" van de melder max. 50 mm boven de IRontvanger en leest u de zones in, zoals onderaan beschreiben.

Op de LASTe pagina's bevinden zich de mogelijkke configuraties van de verschillende zones. U kunt dit draadloze magnetecontact ook als draadloze module gebruiken.

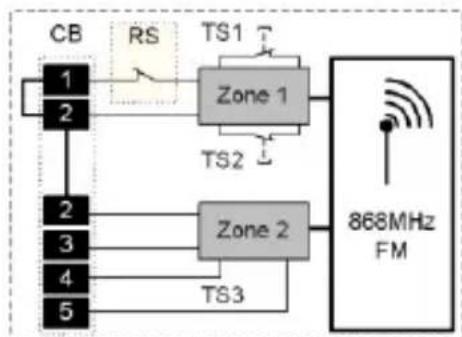

8. Inlezen van de zone 1

Houd het wandlostrekcontact "TS2", in gedemonteerde toestand ook het dekselcontact ,TS1" ingedrukt.

Open één van deze contacten tot de ontvanger de ontvangst bevestigt.

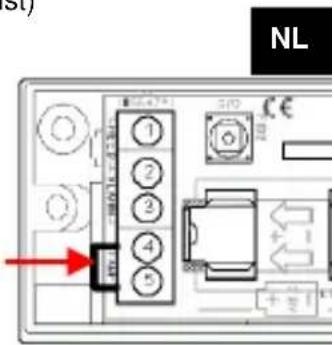

9. Inlezen van de zone 2

(indien vereist)

Sluit de aansluiting "TAMP" met een geleiderbrug aan de aansluitklem contact 4 en 5.

Open en sluit de verbinding "TAMP" tot de ontvanger de ontvangst bevestigt.

Let op!

10. Monteer de melder:

• Niet op of in de buurt van metalen vlakken!
• niedonder 1 m van gas-, water- en stroomleidingen!
• nied in de buurt van elektrische apparaten, bijv. computers, kopieerapparaten of andere zenders!

11. Reikwijdte:

De reikwijdtde is afhankelijk van de omgevingsomstandigheden. Bevestig waarom de melder bij wijze van proof met dubbelzijdige plakband en activeer bij wijze van test een alarm. Werd dit signal door de Secvest Niet ontvangen, dan test u de melder op een andereplaats. De signalsterkte mag de waarde 3 Niet anderschreiben. Controle met de Secvest: Gaaar het programmeermenu Test Meldersignaal

12. Montageplaats:

Optimale montageplaatsvoor de draadloze openingsmelder is de bovenste hoek van uw raam-/deurkozijn. Zorg ervoor dat u de melder op een effen oppervlak installeert, zodate het wandlostrekcontact TS2 (zie inlezen zone 1) schakelt.

Weergave: Secvest

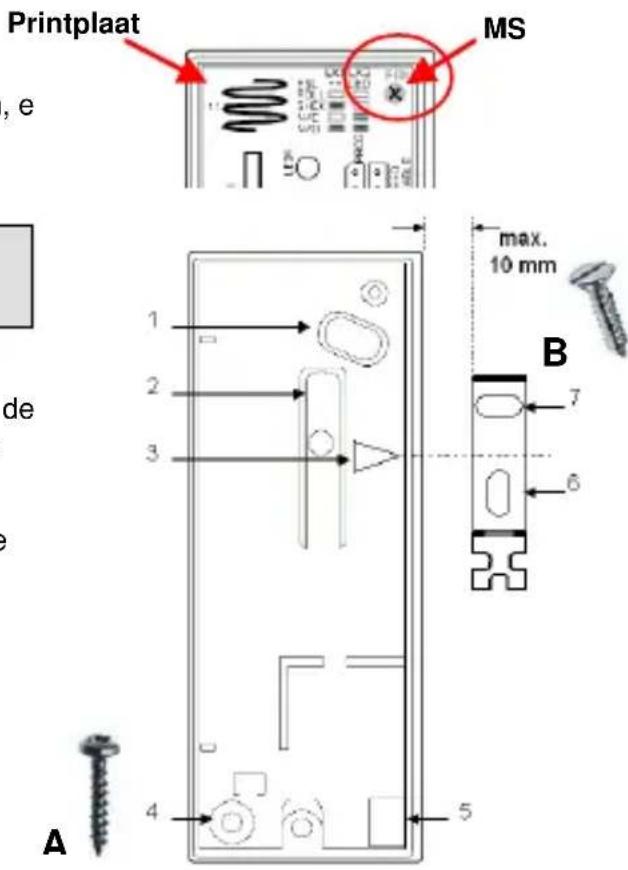

13. Montage:

Verwijder de printplaat uit hetuis. Schroef „MS" loses, e printplaat eruit tillen.

Bevestig de melder en de magneethouder centraal t.o.v. de marketing "3" op max. 10 mm afstand.

Daarna gebruikt u de bodemplaat van de melder en van de magneethouder om de bevestigingsgaten 1, 4 en 6, 7 te markeren.

Gebruik de lenskopschroeven „A" voor de melder en de platkopschroeven „B" voor de magneethouder.

Zorg ervoor dat het wandlostrekcontact „2" waar binnen beweegt.

Kabelopening „5" voor externe melders, max. 10 meter aansluitkabel.

14. Configurations:

Afkortingen	Beschrijving		Afkortingen	Beschrijving
CB	Aansluitklem		TS1 - 2	Interne sabotagecontacten
RS	Reed schakelaar		eTS3	Extern sabotagecontact
NC	Normaal gesloten		eS1 - 2	Externale schakelcontacten
NO	Normaal open

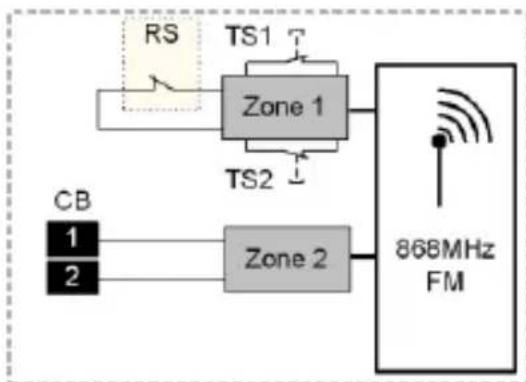

Gebruik alleen de zone 2 van de melder, dan zich de interne sabotagecontacten TS1-2 gedeactiveerd.

Afb. 1

Prefazione

Egregio cliente,

Installatie-instructies

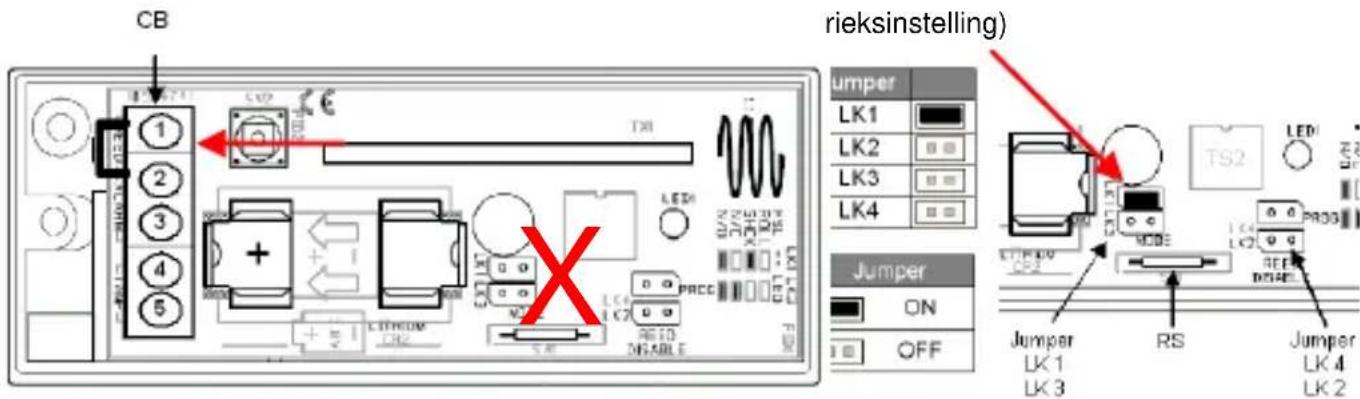

Melder als draadloze module gebruiken

U kunt dit draadloze
magneetcontact ook als
draadloze module gebruiken.

1. Sluit de geleiderbrugaansluiting LK2 (afb. 1, pos. 2) om het interne magneetcontact te deactiveren.

Sluit de externe melders op de klemmen van het schroefklemblok aan en lees ze in, zie „External contacten aansluiten" en „External contacten inlezen".

External contacten inlezen

De externe contacten van de draadloze openingsmelder worden op een extra zone van de centrale ingelezen:

1. Zet uw draadloze centrale in de inleesmodus. Neem de handleiding van uw draadloze centrale in acheit.
   1.1. Verbind de beiden klemschroeven op het schroefklemblok met een 2K2 sheerstand.
   1.2. Verwijder de waarstand
   weer om een draadloze
   transmissie te activeren.
   OF:
   1.3. Verbind het externe contact met een melder en open de bescherming gegen sabotage.
   1.4. Controller of de alarmcentrale de melder herkend heeft.

External contacten aansluiten

U kunt externe contacten via DEOL op deze draadloze openingsmelder aansluten. Bij meerdere apparaten, moeten deze in serie geschakeld zich. De kabellenge dient nicht meer dan 10m te bedragen.

Sluit de externe apparaten aan de schroefklemmen op de printplaat aan, houd ook rekening met de waarstandswaarden.

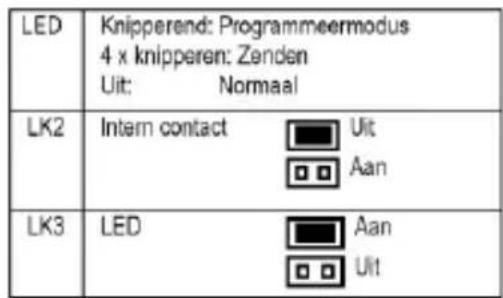

LED activeren / deactiveren

Brug de geleiderbrugaansluiting
LK3 om de LED te activeren.
Verwijder de brug om ze te deactiveren.

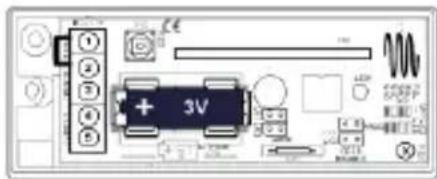

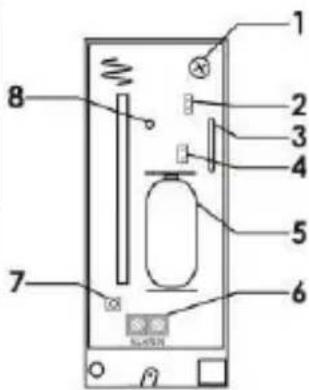

№	Betekenis
1	Bevestigungsschroef
2	Geleiderbrugaansluiting LK2
3	Magneetschakelaar
4	Geleiderbrugaansluiting LK3
5	Batterij
6	Schroefklemblok
7	Bescherming gegen sabotage, deksel
8	LED

FUMK50010W/B
