Type de produit	Détecteur d'ouverture sans fil
Marque	Abus
Modèle	FUMK50010B
Alimentation	Pile au lithium CR2 3 V
Consommation	0,03 A
Dimensions (L×H×P)	33 × 89 × 29 mm
Poids	Environ 53 g
Fréquence de transmission	868,6625 MHz / FM
Portée	Variable selon l'environnement
Durée de vie de la pile	Jusqu'à 36 mois
Classe environnementale	I (-10 à +55 °C)
Niveau de sécurité	II
Matériau du boîtier	ABS
Fonctions principales	Détection d'ouverture par contact magnétique, contact anti-arrachement mural (TS2), contact anti-sabotage du couvercle (TS1), apprentissage de deux zones, utilisation comme module radio, DEL de signalisation activable, raccordement de contacts externes (DEOL)
Contenu de la livraison	Détecteur d'ouverture, aimant, support magnétique, pile CR2, 2 vis à tête noyée, 2 vis à tête cylindrique, 4 plaques de calage d'aimant, 2 plaques de calage du détecteur, 4 straps enfichables, instructions d'installation
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de nettoyants agressifs. Vérifier régulièrement l'état de la pile.
Sécurité	Utiliser uniquement la pile spécifiée. Ne pas exposer à l'eau, à la chaleur excessive ni court-circuiter. Tenir hors de portée des enfants.
Pièces détachées et réparabilité	Pile remplaçable par l'utilisateur. Pour les réparations, contacter le service après-vente ABUS.

FOIRE AUX QUESTIONS - FUMK50010B ABUS

Comment installer le détecteur d'ouverture sans fil FUMK50010B ?

Fixez le détecteur et le support magnétique sur une surface plane, centrés par rapport au repère « 3 », à 10 mm maximum de distance. Utilisez les vis fournies. Veillez à ce que le contact anti-arrachement mural se déplace vers l'intérieur. Respectez les zones d'exclusion (loin des surfaces métalliques, des conduites et des appareils électriques).

Comment remplacer la pile du détecteur ?

Ouvrez le boîtier en desserrant la vis, puis retirez le couvercle. Retirez l'ancienne pile en respectant la polarité. Insérez une nouvelle pile CR2 3 V au lithium en respectant la polarité. Refermez le boîtier et revissez. Vérifiez le fonctionnement.

Comment apprendre les zones sur la centrale Secvest ?

Mettez la centrale en mode d'apprentissage. Tenez la DEL de signalisation du détecteur à moins de 50 mm du récepteur IR de la centrale. Pour la zone 1, maintenez les contacts anti-sabotage TS2 et TS1 enfoncés, puis ouvrez l'un d'eux jusqu'à réception. Pour la zone 2, reliez la borne TAMP aux bornes 4 et 5 avec un cavalier, puis ouvrez/fermez la connexion TAMP jusqu'à confirmation.

Que faire si la DEL ne clignote pas ?

Vérifiez si la DEL est activée : le cavalier sur LK3 doit être shunté pour activer la DEL. Si elle est toujours éteinte, vérifiez la pile et les contacts. Assurez-vous que le détecteur n'est pas en mode veille. Consultez la notice pour les détails de configuration.

Comment utiliser le détecteur comme module radio ?

Fermez la borne du strap enfichable LK2 pour désactiver le contact magnétique interne. Reliez ensuite des détecteurs externes aux bornes à vis de la barrette et procédez à leur apprentissage comme décrit dans la notice.

Quelle est la portée du détecteur ?

La portée dépend des conditions ambiantes. Il est recommandé de fixer le détecteur à titre d'essai avec du ruban adhésif double face, de déclencher une alarme et de vérifier la réception par la centrale. L'intensité du signal ne doit pas être inférieure à la valeur 3 sur la Secvest.

Comment raccorder des contacts externes ?

Le raccordement est possible en DEOL. Branchez les appareils externes en série sur les bornes à vis de la platine, sans dépasser 10 m de câble. Tenez compte des résistances (2,2 kΩ en parallèle pour l'apprentissage).

Comment désactiver la DEL ?

Retirez le cavalier de la connexion LK3 pour désactiver la DEL. Pour l'activer, shuntéz LK3 avec un cavalier. La DEL clignote en mode programmation, clignote quatre fois lors d'un envoi et reste éteinte en fonctionnement normal.

Quelles sont les précautions à prendre avec la pile ?

Ne jetez pas la pile aux ordures ménagères. Ne l'exposez pas à une source de chaleur, au rayonnement solaire ou à l'eau. Ne la démontez pas, ne la percez pas et ne la court-circuitez pas. Gardez-la hors de portée des enfants. La pile n'est pas rechargeable.

Comment tester le détecteur après installation ?

Après l'installation et l'apprentissage des zones, déclenchez une alarme en ouvrant le contact magnétique ou en activant le anti-arrachement. Vérifiez que la centrale reçoit le signal. Si nécessaire, déplacez le détecteur pour améliorer la réception.

MODE D'EMPLOI FUMK50010B ABUS

Detecteur d'ouverture sans fil

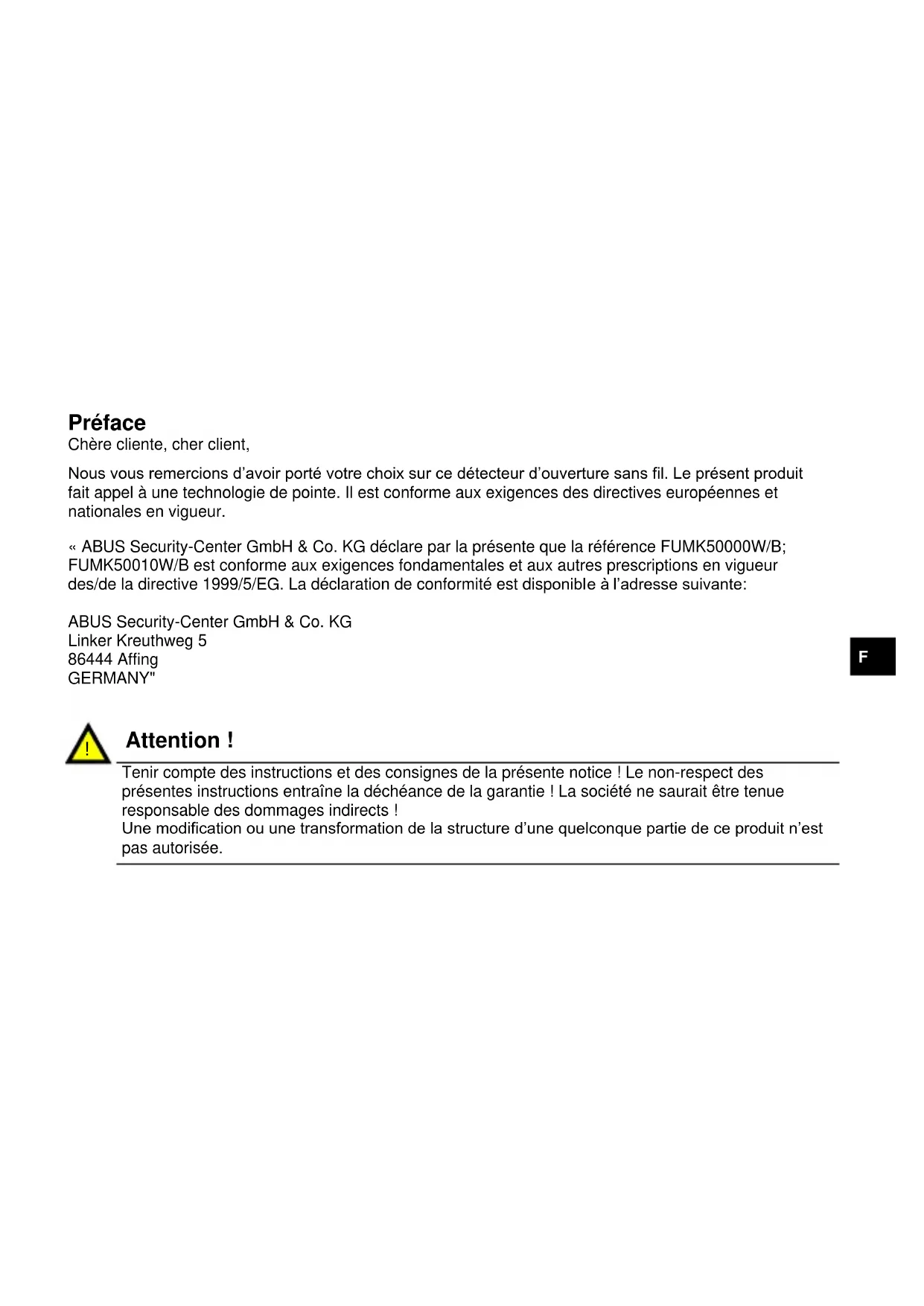

Nous vous remercions d'avoir porté votrechoix sur ce détecteur d'ouverture sans fil. Le present produit fait appel à une technologie de pointe. Il est conforme aux exigences des directives européennes et nationales en vigueur.

« ABUS Security-Center GmbH & Co. KG déclare par la présente que la référence FUMK50000W/B; FUMK50010W/B est conforme aux exigences fondamentales et aux autres prescriptions en vigueur des/de la directive 1999/5/EG. La déclaration de conformité est disponible à l'adresse suivante:

Tenir compte des instructions et des consignes de la presente notice! Le non-respect des prsentes instructions entraine la déchéance de la garantie! La société ne saurait être tenue responsable des dommages indirects!

Une modification ou une transformation de la structure d'une quelconque partie de ce produit n'est pas autorisée.

Avertissements concernant la pile

L'appareil est alimenté en tension continue par une pile au lithium de 3 V. Pour assurer une vie longue durée à la pile et éviter les incendies et les préjudices corporels, veuillez tener compte des consignes ci-après :

• Ne pas jeter la pile dans les ordures menagères.
• La pile ne doit être ni directement exposée à une source de chaleur ou un rayonnement solaire ni conservée dans un lieu à très haute température.
• Ne pas faire brûler la pile.
• La pile ne doit pas entrairencontact avec de I'eau.
• Elle ne doit être ni demontée, ni percée, ni endommagée.
• Les contacts de la pile ne doivent pas'être court-circuités.
• Mettre la pile hors de portée des enfants en bas-àge.
• La pile n'est pas rechargeable.

1. Contenu de la livraison :

1 x instructions d'installation
1aimant
1 x pile CR2 3 V au lithium
1 support magnetique
1 détector d'ouverture
2 vis à tête noyée (support magnétique)
2 vis à tête cylindrique (décteur)
4 plaques de calage de l'aimant
2 plaques de calage du détecteur
4 straps enchichables (cavaliers) sur l'électronique

3. Mise en service :

Ouvrir le boitier en desserrant la vis, puis en retardant le couvercle.

2. Fiche technique :

Alimentation : 3V Li/MnO2
Type de pile : CR2
Consommation: 0,03 A
Fréquence: 868,6625 MHz/FM
Poids: env. 53 g
Dimensions LxHxP mm : 33x89x29
Durée de service de la pile: 36 mois maxi.
Classe environnementale : I (-10 - + 55^)
Niveau de sécurité : II
N°INCERT： C0160194
Boitier : ABS

Attention!

Faire attention à la polarité !

Introduisez la pile dans le détecteur d'ouverture sans fil.

4. DEL de signalisation:

Etat de fonctionnement	Signal
Mode de fonctionnement	Aucun signal
Emission / Mode de programmation IR	4 clignotements
Mode de programmation détecteur interne	Clignotement continu

DEL de signalisation

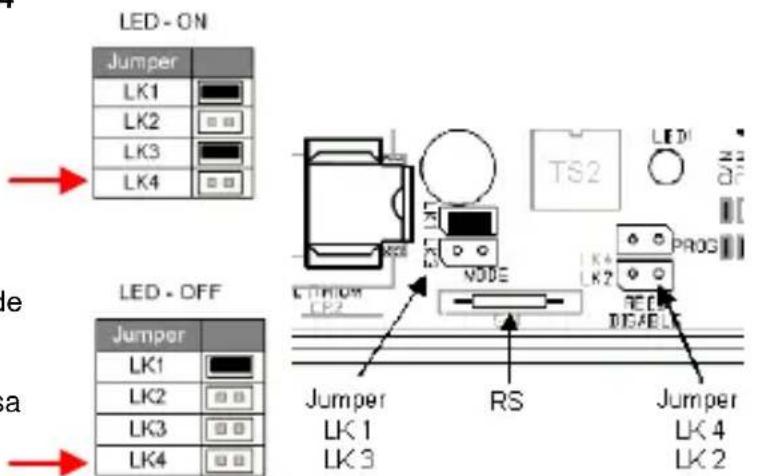

5. Activation de DEL :

Enfichez un cavalier sur LK1 et LK3. Shuntez LK4 à l'aide d'un cavalier jusqu'à ce que la DEL clignote continulement. Retirez-le ensuite. La DEL est maintainant active. Remetre le cavalier sur sa position d'origine.

6. Désactivation de LED :

7. Apprentissage des zones :

Assurez-vous que la Secvest (récepteur) soit à chaque fois en mode d'apprentissage. Utilisez un module universal sans fil (extension radio), puis tenez la DEL de signalisation « SL » du détecteur à 50 mm maxi. au-dessus du récepteur IR et procédez à l'apprentissage des zones comme décrit ci-après.

Aux dernières pages, vous trouvez les configurations possibles des diverses zones. Ce contact magnétique sans fil peut également être utilisé en tant que module radio.

8. Apprentissage de la zone 1 :

Maintenez le contact anti-arrachement mural « TS2», à l'état démontré également le contact de couvercle « TS1 » enforcés.

Ouvrez l'un de ces contacts jusqu'à ce que le récepteur accuse réception.

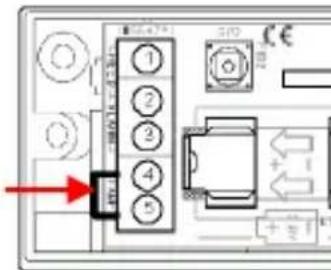

9. Apprentissage de la zone 2: (si nécessaire)

Reliez la borne « TAMP » à la borne contact 4 et 5 à l'aide d'un cavalier.

Ouvrez et fermez la connexion « TAMP», jusqu'à ce que le récepteur confirme.

Attention!

10. Ne pas monter le détector :

• sur ou à proximé de surfaces métalliques!
  a moins de 1 m de conduites de gaz, d'eau ou de lignes de courant!
• à proximé d'appareils électriques, tels que des ordinateurs, des photocopieurs ou autres émetteurs!

11. Portée :

La portée dépend des conditions ambiantes. Fixez donc le détecteur à titre d'essay à l'aide de ruban adhésif double face et déclenchez une alarme d'essay. Si ce signal n'a pas été reçu par la Secvest, testez le détecteur à un autre endroit. L'intensité du signal ne doit pas être inférieure à la valeur 3. Vérification avec la Secvest: Passez en mode installateur Test Portée Radio

12. Site de montage :

Le coin supérieur de votre fenêtre/encadrement de porte est un site de montage optimal du détecteur d'ouverture de porte. Veillez à installer le détecteur sur une surface plane, pour que le contact anti-arrachement murale TS2 commute (voir Apprentissage de la zone 1).

13. Montage :

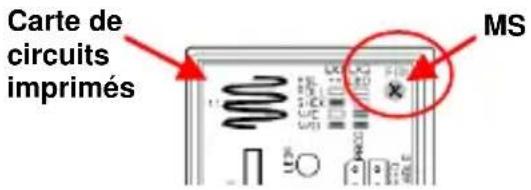

Retirez la platine du boîtier. Desserrez la vis « MS » et retirez la platine en la soulevant.

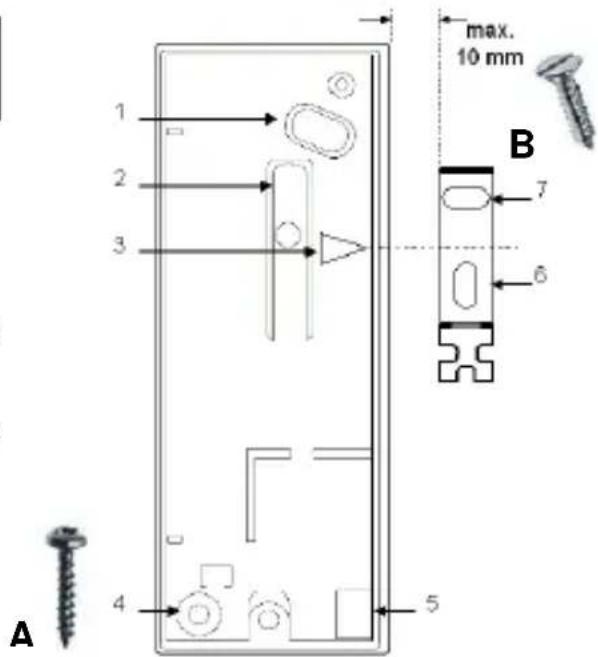

Fixez le détecteur et le support magnétique en les centrant par rapport au repère « 3 » et à 10 mm de distance maxi.

Utilisez ensuite l'embase du détecteur et du support magnétique pour le repérage des trous de fixation 1, 4 et 6, 7.

Utilisez les vis à tête cylindrique « A » pour le détecteur et les vis à tête noyée « B » pour le support magnétique.

Veillez à ce que le contact anti-arrachement mural « 2 » se déplace vers l'intérieur.

Passé-câble « 5 » pour détecteur externe, cable de raccordement de 10 metres maxi.

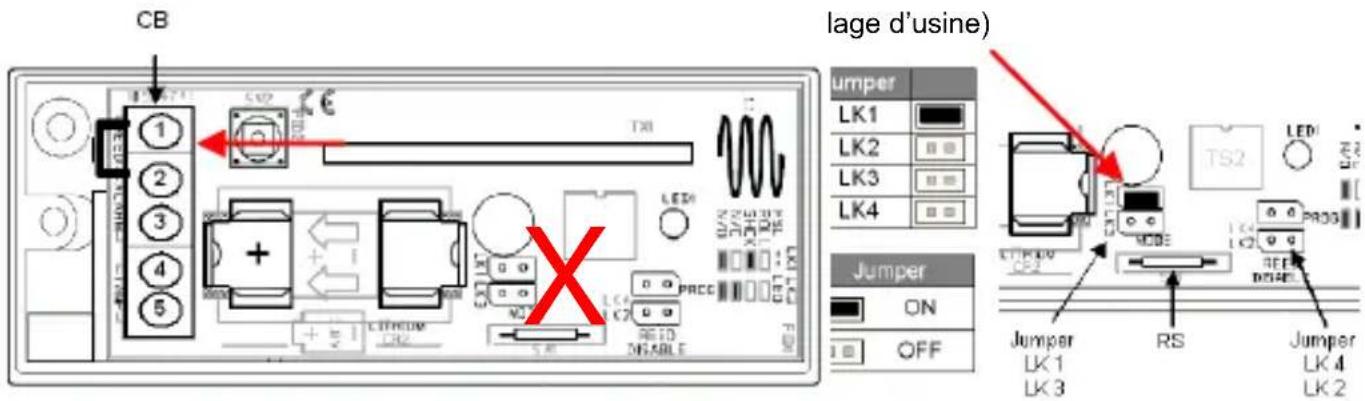

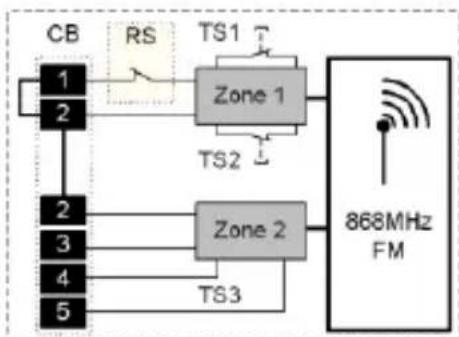

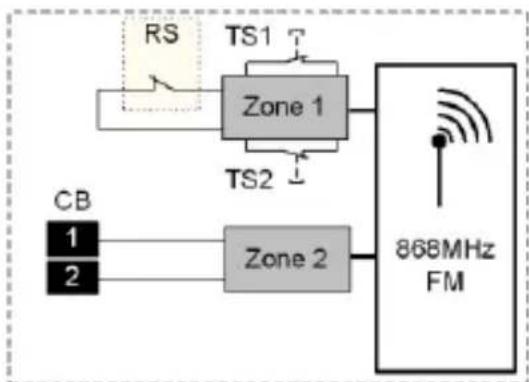

14. Configurations :

Abréviations	Description		Abréviations	Description
CB	Borne de raccordement		TS1 - 2	Contacts anti-sabotage internes
RS	Contact à lames souples		eTS3	Contact anti-sabotage externe
NC	Normalement fermé		eS1 - 2	Contacts de commutation externes
NO	Normalement ouvert

Si vous n'utilise que la zone 2 du détecteur, les contacts anti-sabotage internes TS1-2 sont désactivés.

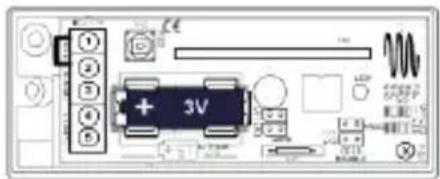

Fig. 1

Voorwoord

Geachte klant,

Detecteur d'ouverture sans fil

Utilisation du détecteur en tant que module radio

Ce contact magnétique sans fil peut également être utilisé en tant que module radio.

1. Fermez la borne du strap enfichable LK2 (fig. 1, pos. 2) pour désactiver le contact magnétique interne.

Reliez les détecteurs externes aux bornes à vis de la barrette et procédez à leur apprentice, voir

« Raccordement de contacts externes » et « Apprentissage de contacts externes »

Apprentissage de contacts externes

L'apprentissage des contacts externes du détecteur d'ouverture sans fil a lieu sur une zone particulière de la centrale :

1. Mettez la centrale d'alarme sans fil en mode
   d'apprentissage. Tenez compte du mode d'emploi de la centrale d'alarme sans fil.

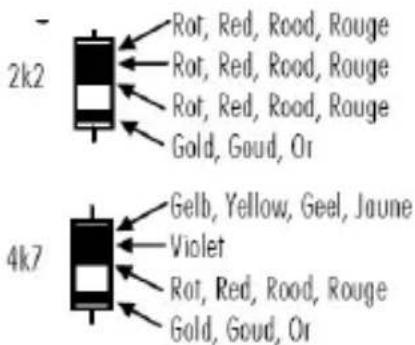

   1.1. Raccordez les deux bornes à vis à la barrette à bornes à l'aide d'une résistance de 2,2 kiloohms.
   1.2. Retirez de nouveau la résistance pour déclencher un envoi de signal radio.
   OU:
   1.3. Reliez le contact externe à un détecteur et ouvre la protection anti-sabotage.
   1.4. Assurez-vous que la centrale d'alarme ait détecté le détecteur.

Raccordement de contacts externes

Le raccordement de contacts externes à ce détecteur d'ouverture sans fil est possible par DEOL. En présence de plusieurs apparciels, ces derniers doivent être branchés en série. La longueur de cable ne doit pas dépasser 10 m.

Raccordez les apparéils
externes aux bornés à vis sur la
platine. Tenez également
compte des résistances.

Activation/désactivation de DEL

Shuntez LK3 pour activer la DEL. Retirer le cavalier pour la désactiver.

EL	Clignotement:mode de programmation Clignotement quadruple:envoi Eteinte:normal
LK2	Contact interne	Désactivé Activé
LK3	DEL	Activé Desactivé

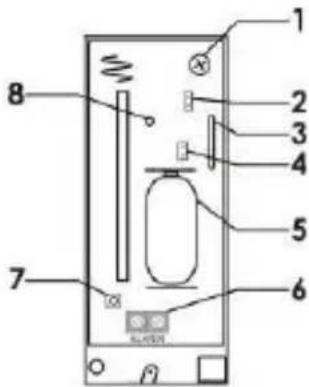

N°	Désignation
1	Vis de fixation
2	Connexion de strap enchachieable LK2
3	Contact magnétique
4	Connexion de strap enchachieable LK3
5	Pile
6	Barrette de bornes à vis
7	Protection anti-sabotage, couvercle
8	DEL

FUMK50010W/B
