INSTRUKCJA OBSŁUGI FUMK50010B ABUS

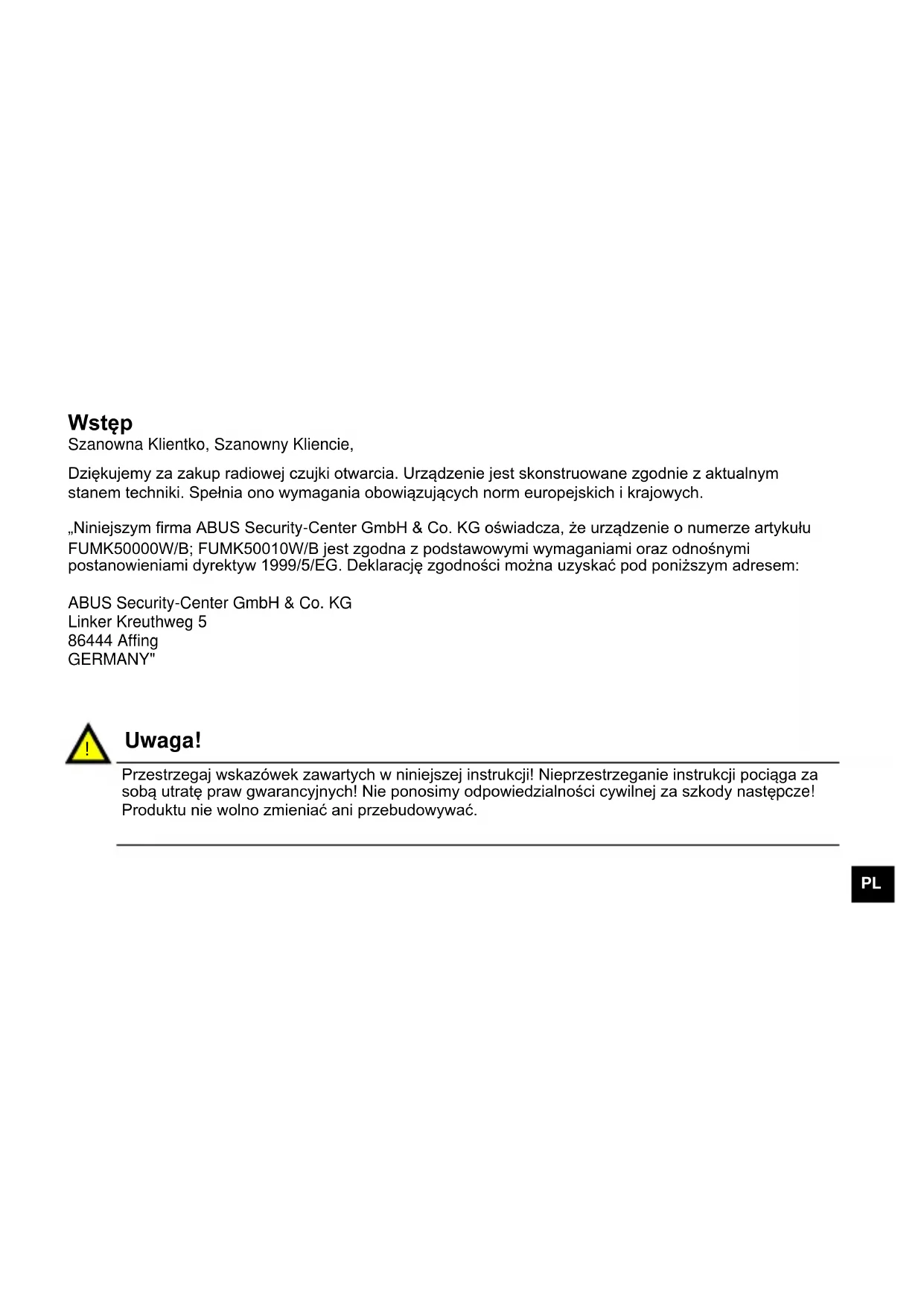

Wstęp Szanowna Klientko, Szanowny Kliencie, Dziękujemy za zakup radiowej czujki otwarcia. Urządzenie jest skonstruowane zgodnie z aktualnym stanem techniki. Spełnia ono wymagania obowiązujących norm europejskich i krajowych. „Niniejszym firma ABUS Security-Center GmbH & Co. KG oświadcza, że urządzenie o numerze artykułu FUMK50000W/B; FUMK50010W/B jest zgodna z podstawowymi wymaganiami oraz odnośnymi postanowieniami dyrektyw 1999/5/EG. Deklarację zgodności można uzyskać pod poniższym adresem: ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing GERMANY"

Przestrzegaj wskazówek zawartych w niniejszej instrukcji! Nieprzestrzeganie instrukcji pociąga za sobą utratę praw gwarancyjnych! Nie ponosimy odpowiedzialności cywilnej za szkody następcze! Produktu nie wolno zmieniać ani przebudowywać. PL!

Ostrzeżenia dotyczące baterii Urządzenie jest zasilane napięciem stałym przez baterię litową 3 V. Aby zapewnić długą żywotność baterii i uniknąć pożarów oraz urazów, przestrzegaj następujących wskazówek. Nie wyrzucaj zużytych baterii razem z odpadami domowymi. Bateria nie może być narażona na działanie źródeł ciepła lub promieniowania słonecznego ani przechowywana w miejscach o bardzo wysokiej temperaturze. Baterii nie wolno spalać. Bateria nie może kontaktować się z wodą. Baterii nie wolno rozbierać, nakłuwać ani uszkadzać. Nie wolno zwierać styków baterii. Należy zabezpieczyć baterię przed dostępem małych dzieci. Bateria nie może być ładowana.

PL1. Zakres dostawy 1 x instrukcja instalacji 1 x elektromagnes 1 x bateria litowa CR2 3 V 1 x uchwyt elektromagnesu 1 x czujka otwarcia 2 x śruby z łbem wpuszczanym (do uchwytu elektromagnetycznego) 2 x śruby z łbem soczewkowym (do czujki) 4 x płytki dystansowe do elektromagnesu 2 x płytki dystansowe do czujki 4 x zworki na płytce elektronicznej

Otwórz obudowę, odkręcając śrubę a następnie zdejmują pokrywkę.

Zasilanie napięciowe Typ baterii Pobór prądu Częstotliwość Masa Wymiary S x W x G mm Żywotność baterii Klasa ochrony środowiska Poziom bezpieczeństwa Nr INCERT Materiał obudowy

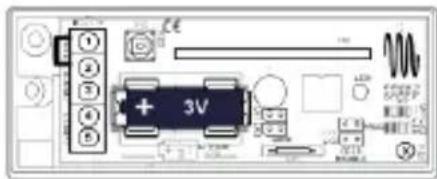

Włóż baterie do radiowej czujki otwarcia. Uwzględnij prawidłową biegunowość! Uwaga! Uwzględnij prawidłową biegunowość!

PL4. Sygnalizacyjna dioda LED Stan pracy Sygnał Tryb pracy Brak sygnału Nadawanie/Tryb programowania IR 4 x mignięcie Tryb programowania czujki wewn. Ciągłe miganie

5. Uaktywnianie diody LED

Załóż zworkę na LK1 i LK3. Zewrzyj LK4 zworką tak, aby dioda LED ciągle migała. Następnie zdejmij ją, dioda LED jest teraz aktywna. Przywróć początkowe położenie zworki.

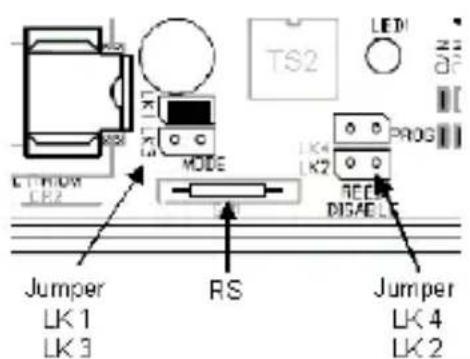

6. Wyłączanie diody LED

Załóż zworkę na LK1. Zewrzyj LK4 zworką tak, aby dioda LED ciągle migała. Następnie zdejmij ją, dioda LED jest teraz nieaktywna. Przywróć początkowe położenie zworki.

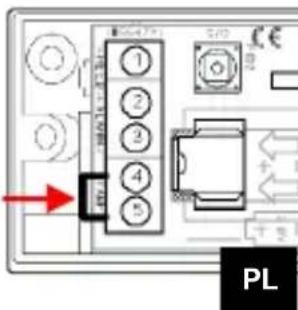

Sygnalizacyj na dioda LED9. Programowanie strefy 2 (w razie potrzeby) Podłącz złącze „TAMP” mostkiem drutowym do zacisku przyłączeniowego zestyk 4 i 5. Rozwieraj i zwieraj połączenie „TAMP”, aż odbiornik potwierdzi odbiór.

Na następnych stronach opisane są możliwe konfiguracje poszczególnych stref. Radiowy zestyk elektromagnetyczny można wykorzystać także jako moduł radiowy.

7. Programowanie stref

Upewnij się, czy centrala Secvest (odbiornik) znajduje się w trybie programowania. Jeżeli używasz radiowego modułu uniwersalnego (rozszerzenie radiowe), przytrzymaj sygnalizacyjną diodę LED „SL” czujki maks. 50 mm nad odbiornikiem IR i zaprogramuj strefy wg poniższego opisu.

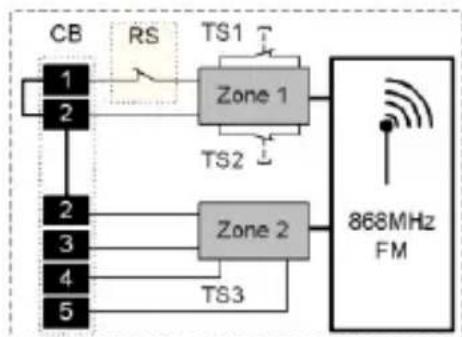

8. Programowanie strefy 1

Przytrzymaj zestyk oderwania od ściany „TS2” w stanie wymontowanym dociśnięty do zestyku pokrywy „TS1”. Rozwieraj jeden z tych zestyków aż odbiornik potwierdzi odbiór. PLUwaga!

10. Nie montuj czujki:

na lub w pobliżu powierzchni metalowych! w odległości mniejszej niż 1 m od przewodów gazowych, wodnych i elektrycznych! w pobliżu urządzeń elektrycznych np., komputerów, kopiarek i innych nadajników!

Zasięg zależy od warunków otoczenia. Dlatego przymocuj czujkę prowizorycznie dwustronną taśmą samoprzylepną i wypróbuj, wyzwalając alarm. Jeżeli centrala Secvest nie odbierze sygnału, spróbuj zainstalować czujkę w innym miejscu. Moc sygnału nie powinna być niższa od wartości 3. Kontrola z centrali Secvest: przejdź do Trybu instalatora Test Sygnał czujki

12. Miejsce zamontowania

Optymalne miejsce zamontowania radiowej czujki otwarcia to górny róg ramy okna/drzwi. Dopilnuj, aby czujka została zainstalowana na płaskiej powierzchni, aby działał zestyk oderwania od ściany TS2 (patrz Programowanie strefy 1).

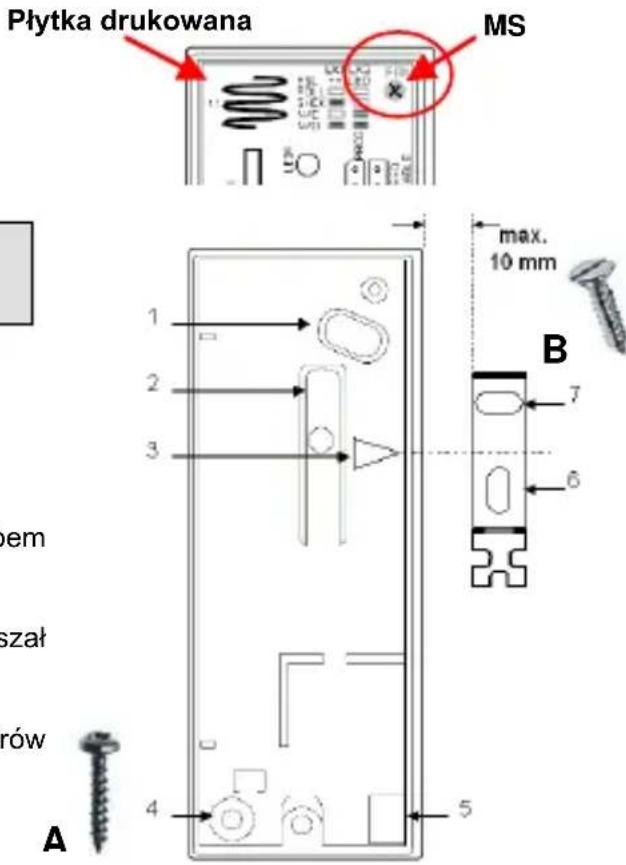

PL13. Montaż Wyjmij płytkę elektroniczną z obudowy. Wykręć śrubę „MS”, wyjmij płytkę.

Zamocuj czujkę i uchwyt elektromagnesu centrycznie względem oznaczenia „3” w odległości maks. 10 mm.

Następnie użyj podstawy czujki i uchwytu elektromagnetycznego do zaznaczenia otworów do wywiercenia 1, 4 i 6, 7. Użyj śrub z łbem soczewkowym „A” do czujki i śrub z łbem wpuszczanym „B” do uchwytu elektromagnesu. Zwróć uwagę, aby zestyk oderwania od ściany „2” poruszał się do wewnątrz. Otwór na kabel „5” do czujki zewnętrznej, maks. 10 metrów kabla przyłączeniowego.

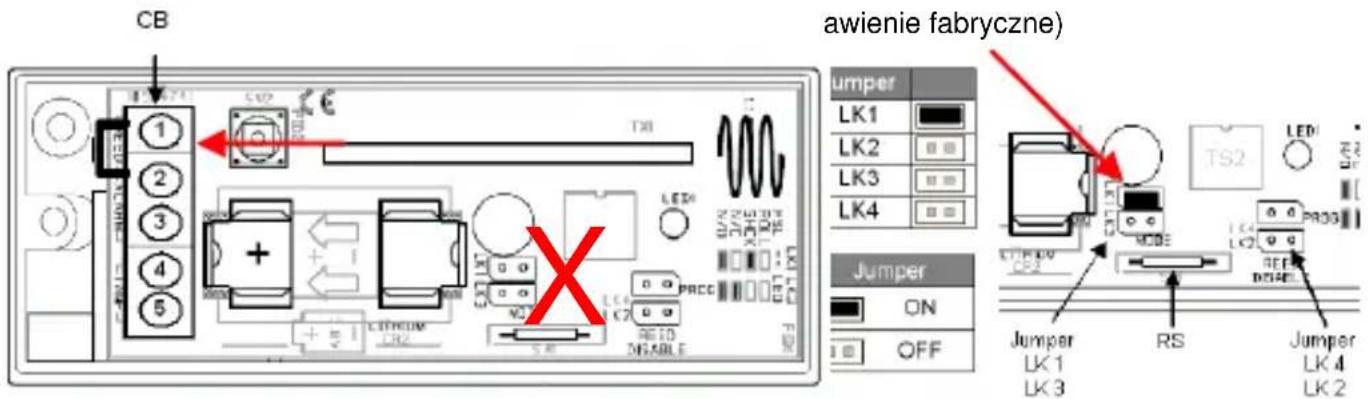

PLJeżeli wykorzystujesz tylko strefę 2 czujki, wewnętrzne zestyki sabotażowe TS1-2 są nieaktywne.

(ustawienie fabryczne)

Zacisk przyłączeniowy .

TS1- 2 Wewnętrzne zestyki sabotażowe

Przełącznik kontaktronowy

eTS3 Zewnętrzny zestyk sabotażowy

eS1- 2 Zewnętrzne zestyki przełączające

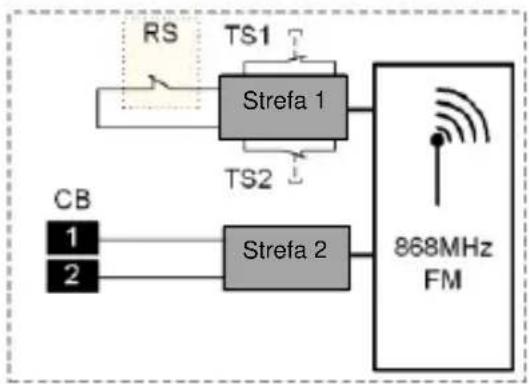

DKPodłączanie zestyków zewnętrznych Zestyki zewnętrzne można podłączać przez DEOL do tej radiowej czujki otwarcia. Jeżeli jest więcej niż jedno urządzenie, należy je połączyć szeregowo. Długość kabla nie może przekraczać 10 m. Podłącz urządzenia zewnętrzne do zacisków śrubowych na płytce drukowanej, zwracając uwagę na wartości oporności. Programowanie zestyków zewnętrznych Zestyki zewnętrzne radiowej czujki otwarcia programuje się na dodatkową strefę centrali.

1. Ustaw centralę radiową w

trybie programowania. Uwzględnij instrukcję centrali radiowej. 1.1. Połącz oba zaciski śrubowe na bloku zaciskowym z opornikiem 2K2. 1.2. Wyjmij opornik, aby uruchomić transmisję. ALBO: 1.3. Połącz zestyk zewnętrzny z czujką i rozewrzyj wyłącznik sabotażowy. 1.4. Upewnij się, czy centrala alarmowa wykryła czujkę. Włączanie/wyłączanie diody LED Zmostkuj złącze zworki LK3, aby włączyć diodę LED. Usu zworkę, aby wyłączyć diodę LED. Wykorzystanie czujki jako modułu radiowego Radiowy zestyk elektromagnetyczny można wykorzystać także jako moduł radiowy.

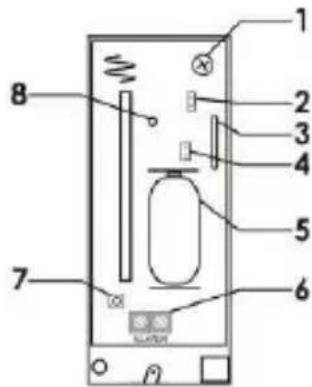

1. Podłącz złącze do zworki

LK2 (fig. 1, poz. 2), aby wyłączyć wewnętrzny zestyk elektromagnetyczny. Podłącz czujki zewnętrzne do zacisków bloku zacisków i zaprogramuj je, patrz „Podłączanie zestyków zewnętrznych“ oraz „Programowanie zestyków zewnętrznych“.

Złącze do zworki LK2

Wyłącznik elektromagnetyczny

Złącze do zworki LK3

Wyłącznik sabotażowy, pokrywa

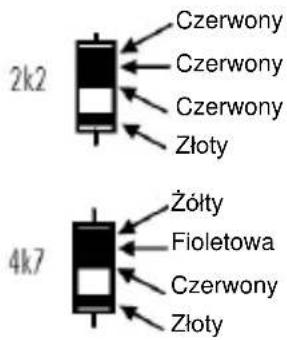

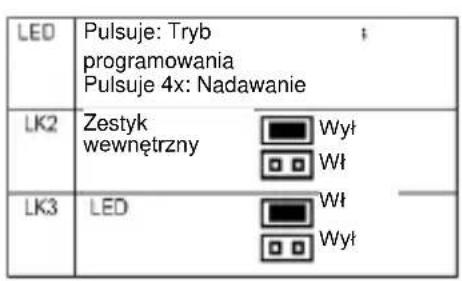

Strefa 1 Strefa 2 Czerwony Czerwony Czerwony Złoty Żółty Fioletowa Czerwony Złoty Pulsuje: Tryb programowania Pulsuje 4x: Nadawanie Wył.: Normalny Zestyk wewnętrzny Wył
