BRUGSANVISNING FUMK50010B ABUS

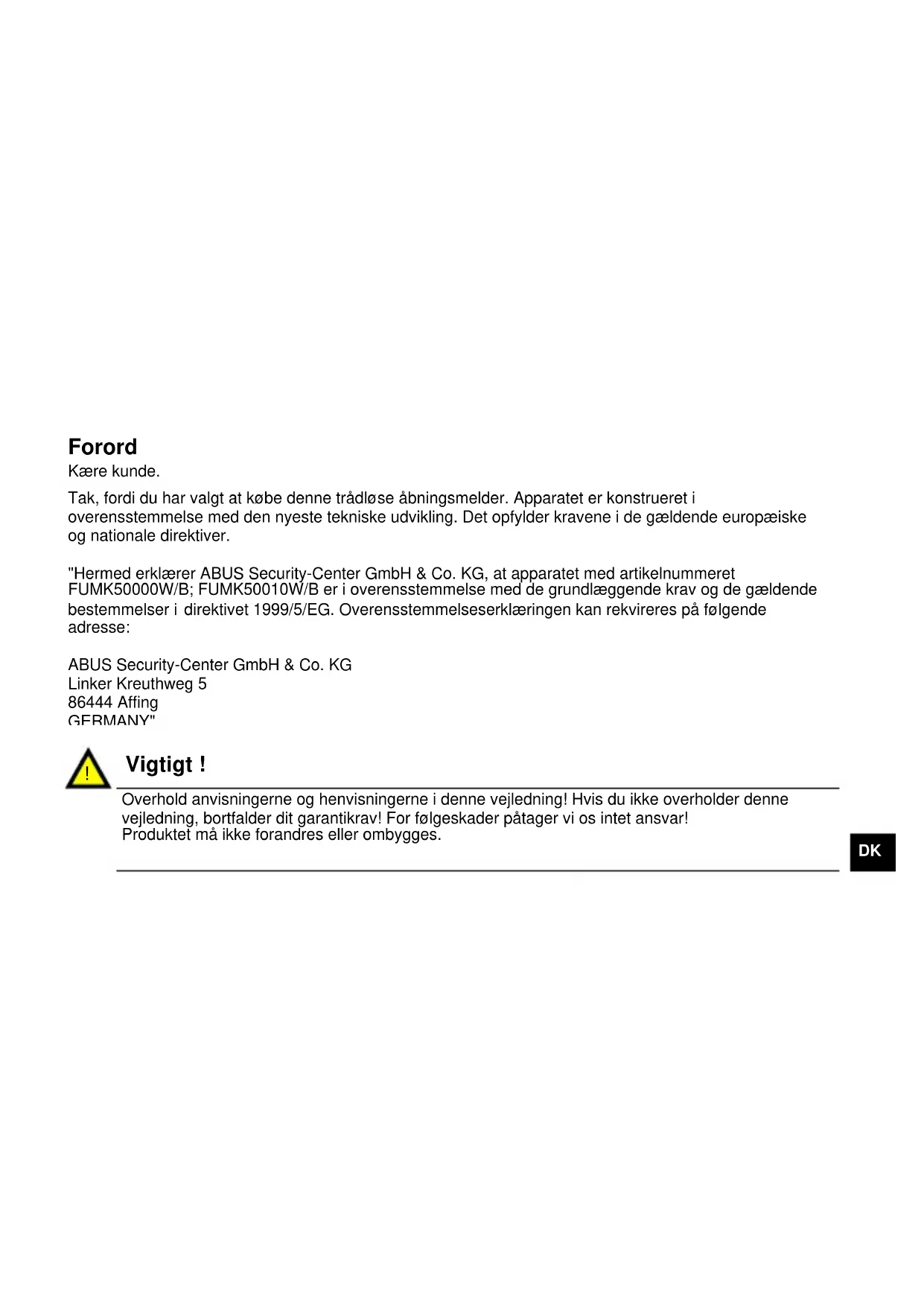

Forord Kære kunde. Tak, fordi du har valgt at købe denne trådløse åbningsmelder. Apparatet er konstrueret i overensstemmelse med den nyeste tekniske udvikling. Det opfylder kravene i de gældende europæiske og nationale direktiver. "Hermed erklærer ABUS Security-Center GmbH & Co. KG, at apparatet med artikelnummeret FUMK50000W/B; FUMK50010W/B er i overensstemmelse med de grundlæggende krav og de gældende bestemmelser i direktivet 1999/5/EG. Overensstemmelseserklæringen kan rekvireres på følgende adresse: ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing GERMANY"

Overhold anvisningerne og henvisningerne i denne vejledning! Hvis du ikke overholder denne vejledning, bortfalder dit garantikrav! For følgeskader påtager vi os intet ansvar! Produktet må ikke forandres eller ombygges. DK!

Batteriadvarselshenvisninger Apparatet forsynes med jævnspænding af et 3 V-litiumbatteri. For at garantere en lang levetid og undgå brande og kvæstelser skal du overholde følgende henvisninger: Batteriet må ikke bortskaffes med husholdningsaffaldet. Batteriet må ikke udsættes for en varmekilde eller direkte solstråling og må ikke opbevares på et sted med meget høje temperaturer. Batteriet må ikke brændes. Batteriet må ikke komme i berøring med vand. Batteriet må ikke skilles ad, stikkes i eller beskadiges. Batterikontakterne må ikke kortsluttes. Batteriet må ikke komme i hænderne på små børn. Batteriet er ikke genopladeligt.

DK1. Leveringsomfang: 1 x installationsvejledning 1 x magnet 1 x batterie CR2 3 V lithium 1 x magnetholder 1 x åbningsmelder 2 x forsænkede skruer (magnetholder) 2 x rundhovede skruer (melder) 4 x magnet afstandsplader 2 x melder afstandsplader 4 x jumpere på elektronik

Spændingsforsyning: Batteritype: Strømforbrug: Frekvens: Vægt: Mål BxHxD mm: Batterilevetid: Miljøklasse: Sikkerhedsgrad: INCERT-nr.: Kabinetmateriale:

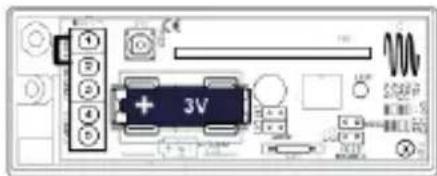

Sæt batteriet i den trådløse åbningsmelder. Vær opmærksom på polariteten! Vigtigt ! Vær opmærksom på polariteten!

5. Aktivering af LED

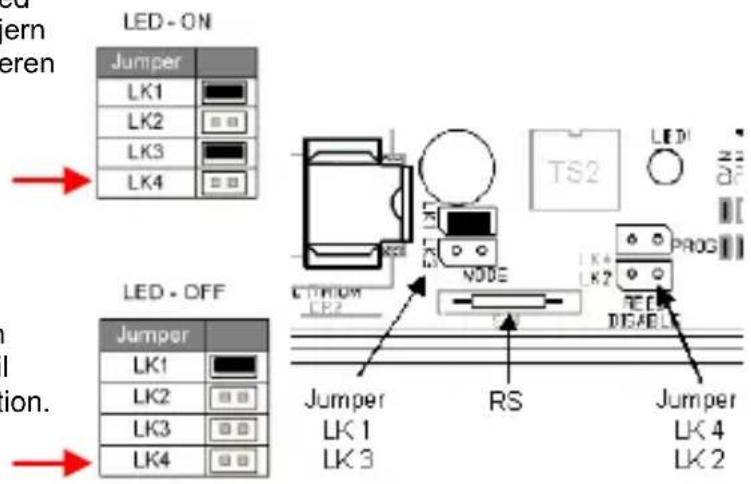

Sæt en jumper på LK1 og LK3. Kortslut LK4 med en jumper, indtil LED’en blinker kontinuerligt. Fjern den derefter igen, LED’en er nu aktiv. Stil jumperen på plads igen i dens oprindelige position.

6. Deaktivering af LED

Sæt en jumper på LK1. Kortslut LK4 med en jumper, indtil LED’en blinker kontinuerligt. Fjern den derefter igen, LED’en er nu deaktiveret. Stil jumperen på plads igen i dens oprindelige position.

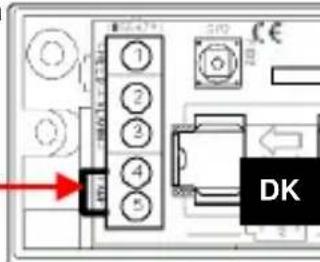

DK9. Indlæring af zone 2 (hvis nødvendigt) Forbind tilslutningen “TAMP” med en jumper på tilslutningsklemmen kontakt 4 og 5. Åbn og luk forbindelsen “TAMP”, indtil modtageren bekræfter modtagelsen.

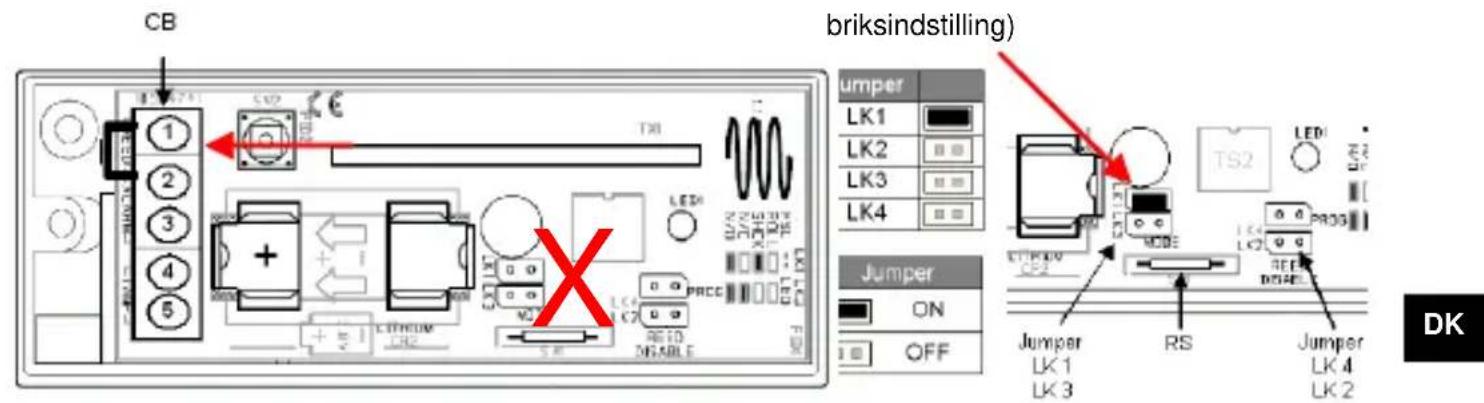

På de sidste sider findes de mulige konfigurationer af de enkelte zoner. Du kan også bruge denne trådløse magnetkontakt som trådløst modul.

7. Indlæring af zonerne:

Kontrollér, at Secvest (modtager) befinder sig i indlæringsfunktionen. Anvend et trådløst universalmodul (trådløs udvidelse), hold derefter signal-LED’en “SL” til melderen maks. 50 mm over IR-modtageren, og indlær zonerne som beskrevet forneden.

8. Indlæring af zone 1

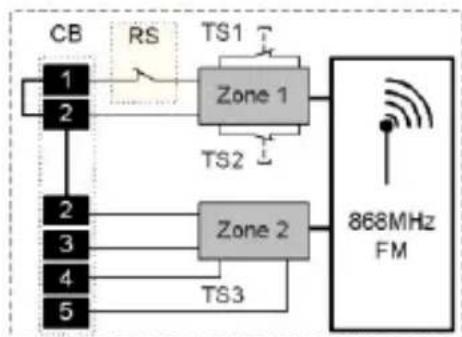

Hold vægafrivningskontakten “TS2” og dækselkontakten “TS1” når afmonteret trykket nede. Åbn en af disse kontakter, indtil modtageren bekræfter modtagelsen. DKVigtigt!

10. Montering af melderne:

ikke på eller i nærheden af metalflader! ikke under 1 m afstand til gas-, vand-, og strømledninger! ikke i nærheden af eletrisk udstyr, f.eks. computere, kopimaskiner eller andre sendere!

Rækkevidden afhænger af omgivelsesbetingelserne. Fastgør derfor melderen forsøgsvist med dobbeltklæbende tape, og udløs en testalarm. Hvis signalet fra Secvest ikke blev modtaget, skal du teste melderen på et andet sted. Signalstyrken bør ikke underskride værdi 3. Kontrol med Secvest: Åbn programmeringsmenuen Test Meldersignal

Optimalt montagested for den trådløse åbningsmelder er det øverste hjørne af dit vindue-/dørramme. Vær opmærksom på, at melderen installeres på en plan flade, så vægafrivningskontakten TS2 (se Indlæring af zone 1) kobler.

DK13. Montage: Fjern printkortet fra huset. Løsn skruen “MS”, tag printkortet ud.

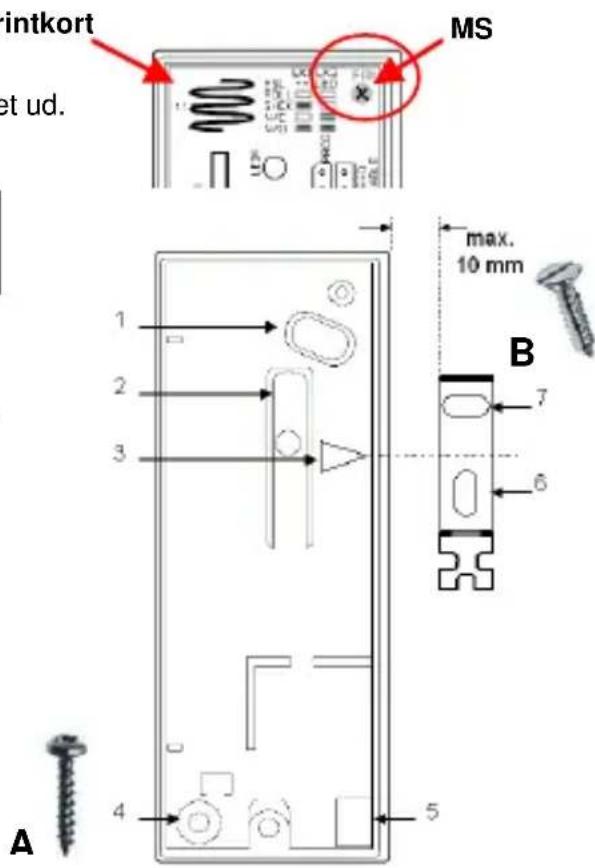

Derefter skal du benytte melderens og magnetholderens bundplade for at markere fastgørelseshullerne 1, 4 og 6, 7. Anvend de rundhovede skruer “A” til melderen og de forsænkede skruer “B” til magnetholderen. Vær opmærksom på, at vægafrivningskontakten “2” bevæger sig indad. Kabelåbning “5” til eksterne meldere, maks. 10 meter tilslutningskabel.

Tilslutningsklemme .

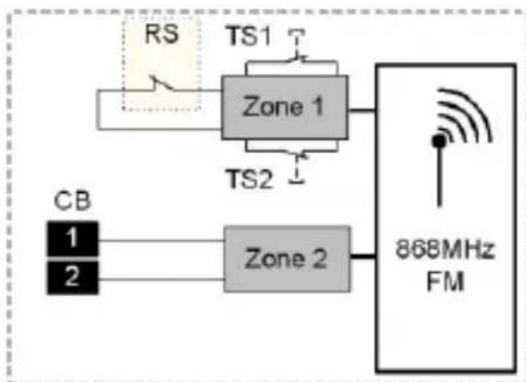

ITilslutning af eksterne kontakter Du kan tilslutte eksterne kontakter via DEOL til denne trådløse åbningsmelder. Ved flere enheder skal disse tilkobles efter hinanden. Kabellængden bør ikke overskride 10 m. Tilslut de eksterne enheder til skrueklemmerne på printkortet. Vær også opmærksom på modstandsværdierne. Indlæring af eksterne kontakter Den trådløse åbningsmelders eksterne kontakter indlæres til en af centralens ekstra zoner:

1. Sæt den trådløse central på

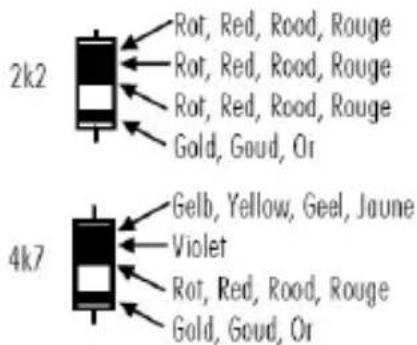

indlæringsfunktion. Overhold vejledningen til den trådløse central. 1.1. Forbind begge skrueklemmer på skrueklemmeblokken med en 2K2-modstand. 1.2. Fjern modstanden igen for at udløse en trådløs melding. ELLER: 1.3. Forbind den eksterne kontakt med en melder, og åbn sabotagebeskyttelsen. 1.4. Kontrollér, at alarmcentralen har registreret melderen. Aktivering/deaktivering af LED Slå bro over jumpertilslutning LK3 for at aktivere LED’erne. Fjern broen for at deaktivere dem. Burg af melder som trådløst modul Du kan også bruge denne trådløse magnetkontakt som trådløst modul.

1. Tilslut jumpertilslutning LK2

(fig. 1, pos. 2) for at deaktivere den interne magnetkontakt. Tilslut eksterne meldere til skrueklemmeblokkens klemmer, og indlær dem, se “Tilslutning af eksterne kontakter” og “Indlæring af eksterne kontakter”.

Sabotagebeskyttelse, dæksel
