Produkttype	Trådløs mini radioåbningskontakt
Mærke	ABUS
Model	FUMK50020B
Mål (L x B x H)	33 x 89 x 29 mm
Vægt	Ca. 53 g
Strømforsyning	Lithium batteri 3,6 V (type SAFT LS14250)
Batterilevetid	Op til 36 måneder
Radiofrekvens	868,6625 MHz / FM
Rækkevidde	Varierer efter omgivelserne
Primære funktioner	Overvåger åbning/lukning af døre og vinduer og sender oplysningerne til alarmcentralen
Kabinemateriale	ABS
Miljøklasse	I (-10 °C til +55 °C)
Sikkerhedsniveau	II
Strømforbrug	0,03 A
Vedligeholdelse og rengøring	Udskiftning af batteri under overholdelse af polaritet; udvendig rengøring med en tør klud
Sikkerhed	Sabotagekontakt (rivkontakt); indbygget magnet
Reservedele og reparerbarhed	Reservebatteri SAFT LS14250; magnetbærerbeslag 7 mm tilgængeligt
Monteringsvejledning	Montering på karm eller slagside med 10 mm afstand fra kanten; overhold maks. 3 mm afstand mellem magnet og kontakt
Leveringsomfang	Kredsløbskortets hus, skruebase, beskyttelsesdæksel, magnetbærerfiksering, 7 mm beslag, magnetbærer, skruer, batteri

Ofte stillede spørgsmål - FUMK50020B ABUS

Hvordan installeres den trådløse mini åbningskontakt FUMK50020B?

Monter skruebasen på karmen eller slagsiden 10 mm fra kanten. Placer kredsløbskortets hus, derefter beskyttelsesdækslet. Fastgør magnetbæreren med en maksimal sideafstand på 3 mm. Se vejledningen for varianter afhængig af falsens tykkelse.

Hvilket batteri skal bruges til FUMK50020B?

Brug udelukkende et lithiumbatteri af typen SAFT LS14250 (3,6 V). Genoplad ikke batteriet og overhold polariteten ved udskiftning.

Hvordan udskiftes batteriet i ABUS-kontakten?

Før batteriudskiftning skal alarmsystemet sættes i installatørtilstand, eller den tilsvarende zone maskeres. Fjern beskyttelsesdækslet med kredsløbskortets hus, indsæt det nye batteri med korrekt polaritet, og sæt det hele sammen igen.

Hvad er rækkevidden for FUMK50020B?

Radioafstanden afhænger af omgivelserne (tilstedeværelse af metal, interferens). Test kommunikationen med centralen før endelig montering. Undgå metaloverflader og interferenskilder.

Hvordan programmeres kontakten i alarmzonerne?

Tryk på sabotagekontakten (rivkontakten), indtil centralens modtager bekræfter med et lydsignal. Se vejledningen til din central for programmeringsdetaljer.

Kan kontakten monteres på et vindue eller en dør?

Ja, den monteres ideelt i det øverste hjørne af karmen eller slagsiden. For en falsetykkelse over 19 mm skal du bruge 7 mm-beslaget og montere kontakten på slagsiden.

Hvilke sikkerhedsforanstaltninger er vigtige?

Foretag ikke ændringer på produktet. Opbevar magneten utilgængeligt for børn (risiko for indtagelse). Overhold en afstand på mindst 20 cm til pacemakere. Smid ikke batteriet i ild eller vand.

Hvad gør jeg, hvis centralen ikke registrerer kontakten?

Kontrollér afstanden mellem magneten og kontakten (maks. 3 mm). Sørg for, at batteriet er på plads, og at polariteten er korrekt. Test kommunikationen før montering. Hold kontakten væk fra metaloverflader.

Er FUMK50020B kompatibel med alle ABUS-centraler?

Denne radiokontakt fungerer med ABUS-alarmcentraler, der understøtter 868,6625 MHz. Se kompatibilitetslisten i din centrals vejledning eller på ABUS' hjemmeside.

Hvordan rengøres åbningskontakten?

Rengør kabinettets yderside med en tør, blød klud. Brug ikke kemikalier eller slibemidler. Undgå kontakt med vand.

BRUGSANVISNING FUMK50020B ABUS

Installationsvejledning

Secvest trådløs mini-åbningsføler

Sikkerhedshenvisninger....- 4 -

Leveringsomfang ....- 5 -

Tekniske data....- 5 -

Idriftsættelse - 6 -

Indlæring af føleren i zoner ......- 6 -

Rækkevidde....- 7 -

Monteringssted - 7 -

Montering....- 9 -

Batteriskift....- 12 -

Forord

Kære kunde

Tak, fordi du har valgt at købe denne trådløse mini-åbningsføler. Dette udstyr er konstrueret i overensstemmelse med den nyeste tekniske udvikling. Det opfylder kravene i de gældende europæiske og nationale direktiver. Overensstemmelsen er dokumenteret, og de pågældende erklæringer og dokumenter befinder sig hos producenten (www.abus.com). Som bruger skal du følge denne monteringsvejledning for at sikre en risikofri anvendelse! Har du spørgsmål, bedes du henvende dig til din forhandler.

Hermed erklærer ABUS Security-Center GmbH & Co. KG, at radioudstyrstypen FUMK50020 er i overensstemmelse med direktiv 2014/53/EU.“ EU-overensstemmelseserklæringens fulde tekst kan findes på følgende internetadresse: www.abus.com >> søgning >> FUMK50020 >> Downloads

Overensstemmelseserklæringen kan også rekvireres på følgende adresse: ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5, 86444 Affing, Germany

Denne trådløse mini-åbningsføler er beregnet til overvågning af døre og vinduer. Den sørger for berøringsfri overvågning af tilstanden (åben / lukket) for en dør eller et vindue og melder dette til en trådløs alarmcentral.

Overhold anvisningerne og henvisningerne i denne vejledning! Hvis du ikke overholder denne vejledning, bortfalder dit garantikrav! Vi påtager os intet ansvar for følgeskader! Produktet må ikke ændres eller ombygges.

Advarsler vedr. batteriet

Udstyret forsynes med jævnspænding via et 3,6 V litiumbatteri. For at garantere en lang levetid og undgå brande og kvæstelser skal du overholde følgende henvisninger:

• Batteriet må ikke bortskaffes med husholdningsaffaldet.
• Batteriet må ikke udsættes direkte for en varmekilde eller sollys.
• Batteriet må ikke brændes.
• Batteriet må ikke komme i berøring med vand.
• Batteriet må ikke skilles ad, stikkes i eller beskadiges.
• Batterikontakterne må ikke kortsluttes.
• Batteriet må ikke komme i hænderne på små børn.
• Batteriet er ikke genopladeligt.

Sikkerhedshenvisninger

Hele produktet må ikke ændres eller ombygges. Undgå desuden, at fingrene kommer i kontakt med printkortet.

Forsigtig ved håndtering af magneter:

• Fare for at klemme fingrene!
• Hold produktet væk fra børn på grund af smådele, der kan sluges.
• Især hvis der sluges en magnet, skal der straks tilkaldes lægehjælp.
• Kreditkort med magnetstriber kan blive beskadiget.
• For personer med pacemaker, defibrillator eller andre implanterede apparater gælder følgende: Magneten kan påvirke sådanne apparater negativt, hvorfor der især ved monteringen skal holdes tilstrækkelig afstand (ca. 20 cm) mellem magneten og det implanterede apparat.

Leveringsomfang

(33.) Hus til printkort
(34.) Sokkel til fastskruning
(35.) Dæksel
(36.) Fastgørelse til magnetholder
(37.) Underlag 7 mm
(38.) Magnetholder
(39.) Fastgørelsesskruer
(40.) Batteri

1. 2. 3. 4. 5. 6. 7. 8.

Tekniske data

Spændingsforsyning: 3,6 V li/tionylklorid

Batteritype: SAFT LS1425 (brug udelukkende denne batteritype!)

Strømforbrug: 0,03 A

Radiofrekvens: 868,6625 MHz / FM

Vægt: ca. 53 g

Batterilevetid: op til 36 måneder

Husmateriale: ABS

Mål (LxBxH): 33 x 89 x 29 mm

Sikkerhedsgrad: II

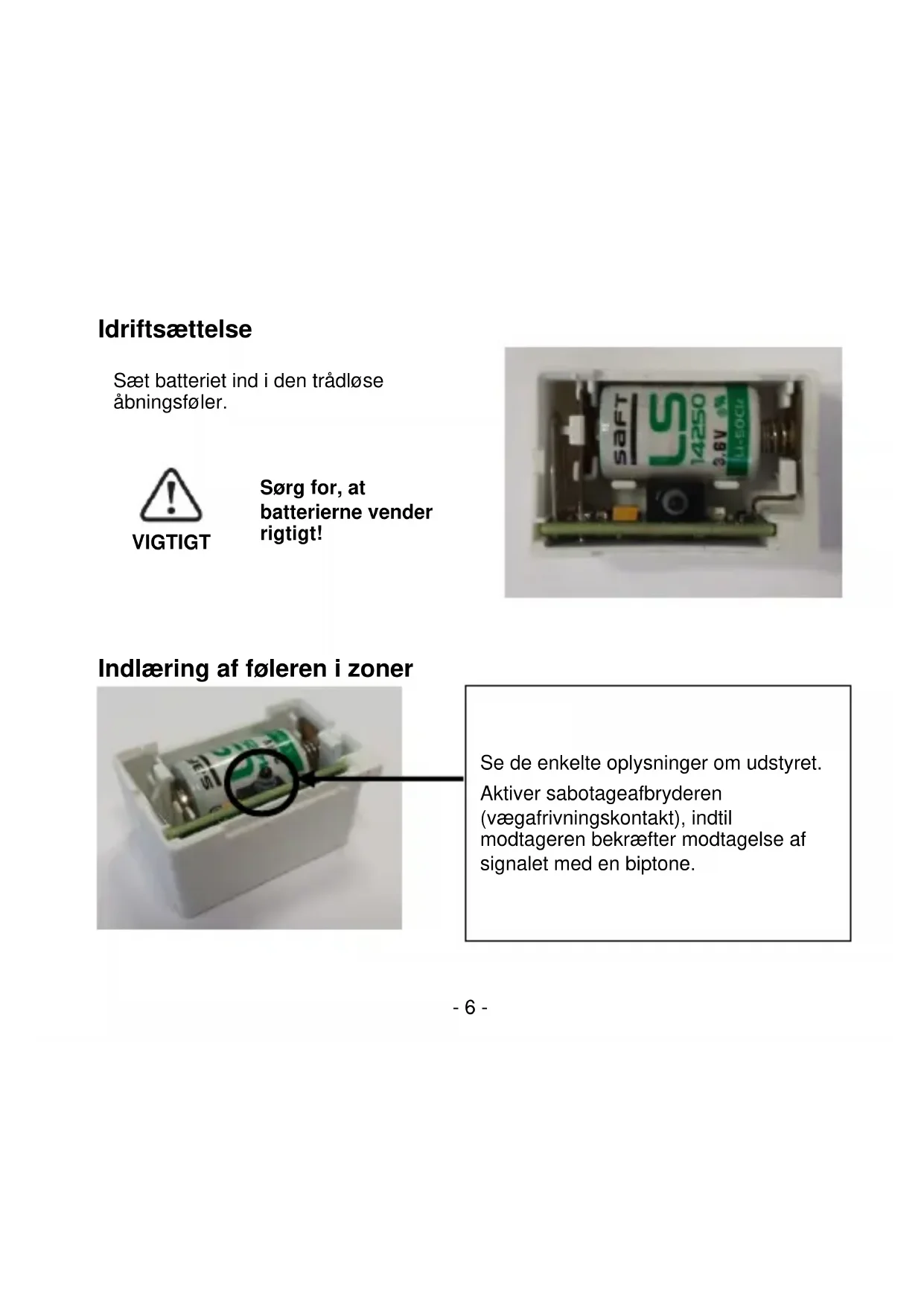

Idriftsættelse

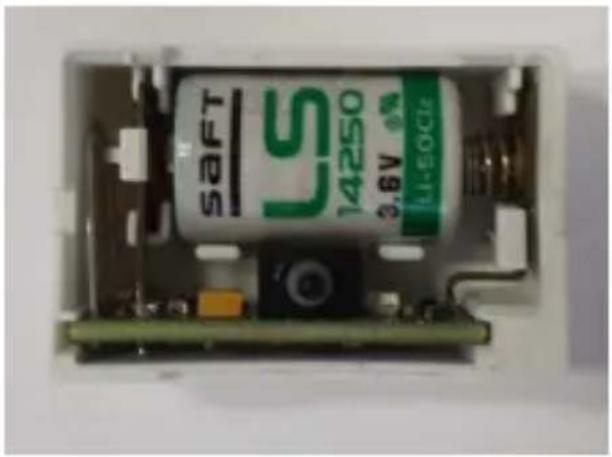

Sæt batteriet ind i den trådløse åbningsføler.

VIGTIGT

Sørg for, at batterierne vender rigtigt!

Indlæring af føleren i zoner

Se de enkelte oplysninger om udstyret.

Aktiver sabotageafbryderen (vægafrivningskontakt), indtil modtageren bekræfter modtagelse af signalet med en biptone.

Rækkevidde

Rækkevidden afhænger af omgivelserne. Kontroller følerens kommunikation med alarmcentralen inden monteringen.

Montér føleren på følgende måde:

• ikke på eller i nærheden af metalflader!
• ikke mindre end 1 meters afstand til gas- vand- eller strømledninger!
• ikke i nærheden af elektronisk udstyr som f.eks. computere, kopimaskiner eller andre sendere og interferenskilder!

Monteringssted

Det optimale monteringssted for den trådløse åbningsføler er i det øverste hjørne af din vindues-/dørramme eller -fløj. Vær opmærksom på, at føleren bliver installeret på en jævn flade, så sabotageafbryderen (vægafrivningskontakten) aktiveres på pålidelig vis.

Den trådløse åbningsføler kan både monteres på vinduesrammen og på vinduesfløjen.

Monteringsstedet skal vælges afhængigt af betingelserne på stedet:

Tykkelse på fals	Vindues-/dørramme	Vindues-/dørfløj	7 mm underlag til magnetholder
< 19 mm	Magnet / føler	Magnet / føler	Ekstraudstyr
> 19 mm	Magnet	Føler	Strengt nødvendigt

• Hvis falsen er under 19 mm tyk, og der er tilstrækkelig plads på vindues-/dørrammen, anbefaler vi, at den trådløse åbningsføler monteres på vindues-/dørrammen.
  (en omvendt montering er også mulig i dette tilfælde)

- Hvis falsen er over 19 mm tyk, er det strengt nødvendigt at montere den trådløse åbningsføler på vindues-/dørfløjen, samt at bruge underlaget på 7 mm til magnetholderen.

Inden monteringen skal det altid kontrolleres, om afstanden mellem føler og magnet er tilstrækkelig lille for at garantere, at magneterne detekteres af den trådløse åbningsføler.

For at teste følerens udløsningsegenskaber anbefales det at formontere magnetholder og følersokkel midlertidigt med det påsatte klæbefolie uden skruer.

Dernæst anbefales det på det kraftigste at montere magnetholder og følersokkel med skruer, så de sidder sikkert og varigt fast (forboring ved plast er ikke nødvendig).

Kontroller altid inden forskruning, hvor tyk falsen på fløjen er og undgå, at der stikker skruer ud på den modsatte side. (Afkort eventuelt skruerne).

Montering

I det følgende beskrives monteringen af den trådløse åbningsføler på vindues-/dørfløjen.

(Installeringen på vindues-/dørrammen sker på tilsvarende vis!)

10 mm

Huller til skruerne skal pege i retning væg (ikke i retning dør-/vinduesmidte)!

Afstand fra dør-/vindueskant: 10 mm

(Illustration vindue DIN højre; til montering DIN venstre på tilsvarende vis!)

Sæt huset til printkortet på

Sæt huset til printkortet på, og tryk det fast på korrekt vis.

(Illustration vindue DIN højre; til montering DIN venstre på tilsvarende vis!)

Sæt dækslet på (ABUS-logo skal kunne læses), og tryk det fast.

maks. 3 mm

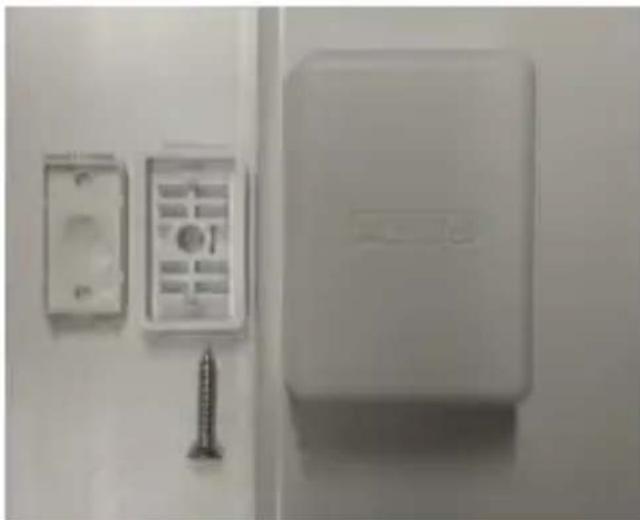

Montér magnetholderen

Ved false med en tykkelse op til 19 mm er montering af magnetholderen mulig uden underlaget på 7 mm.

Afstand til siden fra magnetholder til vinduesfløj maks. 3 mm

Ved falshøjder fra 20 mm er det nødvendigt at bruge underlaget på 7 mm til magnetholderen! (Underlaget kan forbedre magnetkontaktens funktion).

Afstand til siden til vinduesfløj ligeledes maks. 3 mm.

Magnetholder inkl. magnet trykkes fast på den monterede fastgørelse til magnetholderen.

Inden udskiftning af batteri skal alarmanlægget sættes i programmeringsmenu, eller den pågældende zone skal skjules (se relevant information om udstyret).

Når der skal udskiftes batteri, skal dækslet trækkes af sammen med det låste hus til printkortet. Dækslet sættes atter på, när batteriet er skiftet.

Sørg for, at batterierne vender rigtigt!
