Produkttype	Trådet udvidelsesmodul til alarmsystem
Mærke	Abus
Model	AZ4130
Antal zoner	8 programmerbare trådede zoner
Sabotageovervågning	Ja, integreret
Tilslutning	4-leder bus
Kompatibilitet	TERXON M / MX
Mål (L x H x D)	220 x 135 x 45 mm
Vægt	330 g
Strømforsyning	12 V DC
Strømforbrug	30 mA maks. ved 12 V DC
Montering	Vægmontering med skruer og rawplugs
Detektionstype	NC (Normalt Lukket) eller DEOL (Dobbelt Linjebalance) med modstande
Vedligeholdelse og rengøring	Rengør med en tør, ikke-slibende klud
Sikkerhed	Sabotagesikring på hver zone og kabinet
Reservedele og reparationsmuligheder	Kontakt ABUS kundeservice for reservedele
Driftstemperatur	0 °C til 40 °C (estimat)
Beskyttelsesklasse	IP30 (estimat til indendørs brug)

Ofte stillede spørgsmål - AZ4130 ABUS

Hvordan installeres udvidelsesmodulet AZ4130?

Åbn kabinettet, løsn de 3 skruer og fjern printpladen. Bor huller på monteringsstedet, indsæt rawplugs. Før 4-leder buskablet og zonekablerne gennem hullerne. Skru bagpladen på væggen, sæt printpladen tilbage. Tilslut bus og zoner uden strøm.

Hvad er strømforbruget for AZ4130?

Det maksimale strømforbrug er 30 mA ved 12 V DC.

Hvor mange zoner understøtter AZ4130-modulet?

Det understøtter 8 programmerbare trådede zoner.

Hvordan tilsluttes en zone i sabotagebeskyttelsestilstand (DEOL)?

Brug specifikke modstande til hver signallinje. Modulet sikrer samtidig alarm- og sabotageovervågning.

Er AZ4130-modulet kompatibelt med min TERXON-central?

Ja, det er kompatibelt med centralerne TERXON M og TERXON MX.

Hvad gør jeg, hvis en zone ikke reagerer efter installation?

Kontroller 4-leder bus- og zonekablingen. Sørg for, at centralen er tændt. Hvis problemet fortsætter, se fejlfindingsguiden i manualen.

Hvordan rengøres udvidelsesmodulet?

Brug en tør, ikke-slibende klud. Undgå kemikalier og fugt.

Hvilken strømforsyning kræves til AZ4130?

Strømforsyningen skal være 12 V DC, leveret af centralen via 4-leder bus.

Hvordan konfigureres en zone i NC-tilstand (Normalt Lukket)?

Tilslut den normalt lukkede kontakt i serie med linjen. Der kræves ingen ekstra modstand.

Hvor finder jeg reservedele til AZ4130?

Kontakt ABUS kundeservice eller en autoriseret forhandler. Specifikke dele kan bestilles.

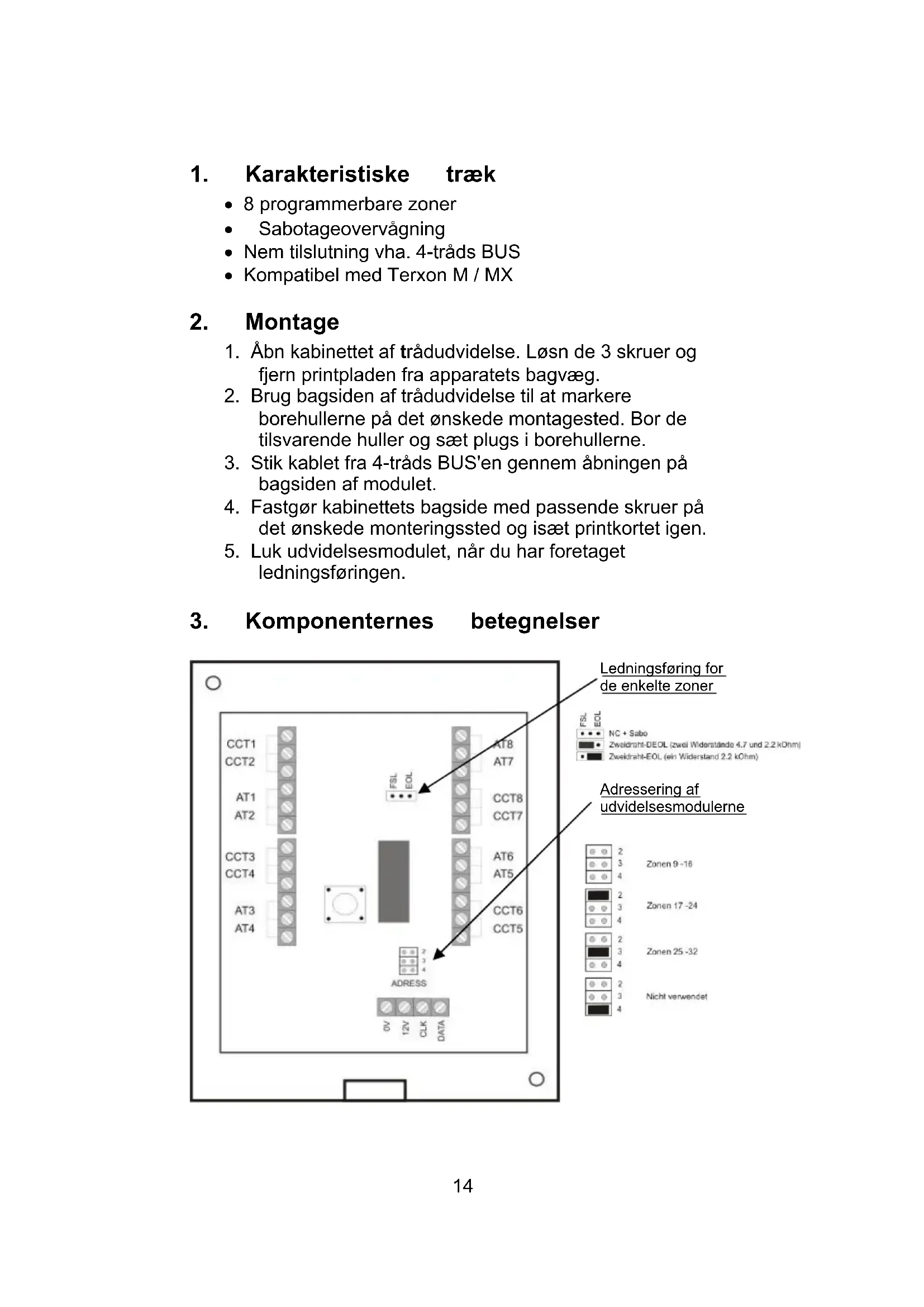

BRUGSANVISNING AZ4130 ABUS

Trådudvidelse med 8 zoner
Installationsvejledning (DK) 14

1. Karakteristiske træk

• 8 programmerbare zoner
  Sabotageovervågning
  Nem tilslutning vha. 4-trads BUS
• Kompatibel med Terxon M / MX

2. Montage

1. Åbn kabinettet af tradudvidelse. Løsn de 3 skruer og fjern printpladen fra apparatets bagvæg.
2. Brug bagsiden af tradudvidelse til at markere borehullerne på det ønskede montagested. Bor de tilsvarende huller og sæt plugs i borehullerne.
3. Stik kablet fra 4-trads BUS'en gennem abningen pa bagsiden af modulo!.
4. Fastgør kabinettets bagside med passende skruer på det ønskete monteringssted og isæt printkortet igen.
5. Luk udvidelsesmodulet, när du har foretaget ledningsføringen.

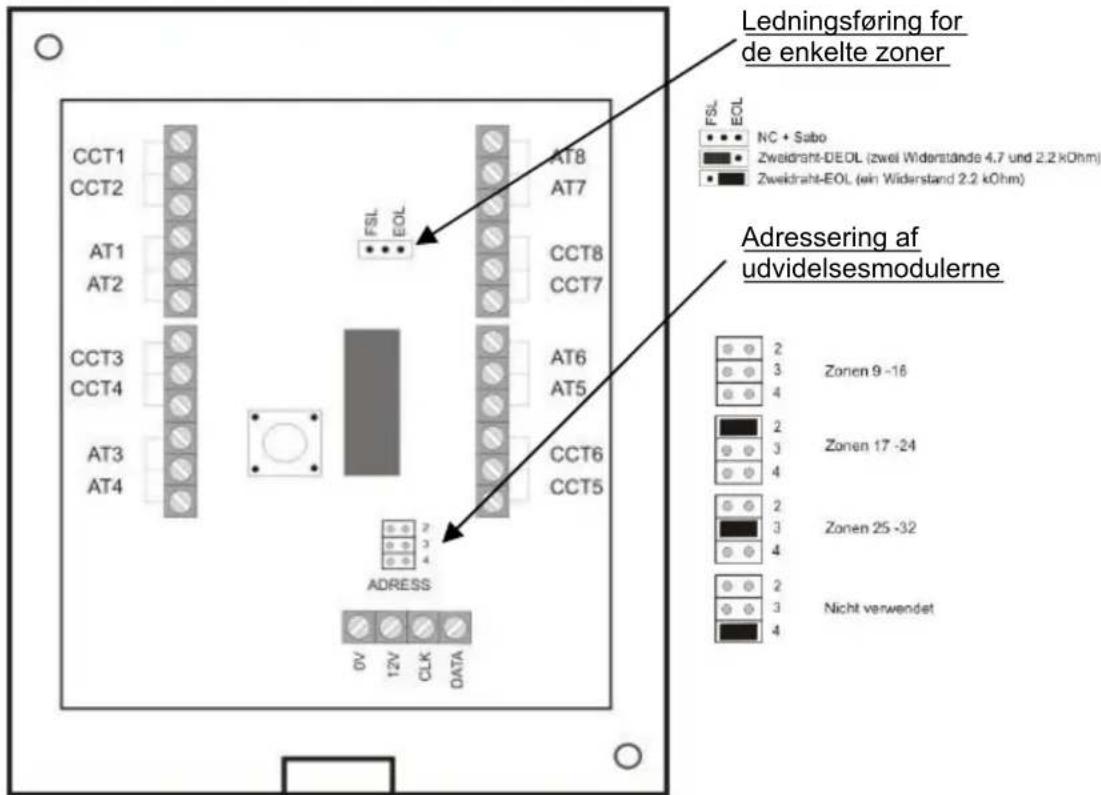

3. Komponenternes betegnelser

Tilslut de 4 kabler fra centralensCOMMunikations-BUS til dataBUS'en som beskrevet i centralens installationsvejledning. Ekstra modulera tilsluttes parallelt til donne BUS. En skelenmellem zoneomraderne foretages vha. adressering af modulerne.

Derudover er det nødvendigt at fastlægge zoneledningsføringens art. Centralens og udvidelsesimodulerneszonetyper kan adskille sig fra hinanden.

BEMAERK:

Ved idriftsættelsen registrarer alarmcentralen automatisk, hvilke zoner der er belagt af udvidelsesmodulerne ved hjælp af ledningsføringen for de enkelte zoner og moduladresseringen.

4. Ledningsføring

4.1 NC+SABO

Den pagaelende meldekontakt lukker alarmzonen. Der indsættes ikke yderligere modstande i linjerne.

4.2 DEOL

For haver meldelinje (CCT) er der samtidig alarm- og sabotageovervågning. Der er brug for to forskellige modstande (omfattet af leveringsomfanget).

4.3 EOL

Ledningsføringen iht. EOL (1 modstand) anvendes - ligesom i alarmcentralen -/DDKE!

5. Tekniske data

Zoner	8 trådzonemerd tilhørendesabotagezoner	Driftsspænding	12 V DC
		Strømforbrug	Maks. 30mA
Mål (hxbx d)	220 x 135 x 45mm	Vægt	330 g
