Type product	Uitbreidingsmodule voor alarmsysteem (bedraad)
Merk	Abus
Model	AZ4130
Aantal zones	8 programmeerbare bedrade zones
Sabotagebeveiliging	Ja, geïntegreerd
Aansluiting	4-draads bus
Compatibiliteit	TERXON M / MX
Afmetingen (L x H x D)	220 x 135 x 45 mm
Gewicht	330 g
Voeding	12 V DC
Verbruik	30 mA max. bij 12 V DC
Montage	Aan de muur, met schroeven en pluggen
Detectietype	NC (Normaal Gesloten) of DEOL (dubbele lijnbalancering) met weerstanden
Onderhoud en reiniging	Reinigen met een droge, niet-schurende doek
Veiligheid	Sabotagebeveiliging op elke zone en behuizing
Reserveonderdelen en repareerbaarheid	Neem contact op met de ABUS klantenservice voor onderdelen
Bedrijfstemperatuur	0 °C tot 40 °C (schatting)
Beschermingsgraad	IP30 (schatting voor binnengebruik)

Veelgestelde vragen - AZ4130 ABUS

Hoe installeer ik de uitbreidingsmodule AZ4130?

Open de behuizing, draai de 3 schroeven los en verwijder de printplaat. Boor de gaten op de montageplaats, steek de pluggen erin. Leid de 4-draads buskabel en de zonekabels door de gaten. Schroef de achterzijde aan de muur, plaats de printplaat terug. Sluit de bus en de zones aan zonder spanning.

Wat is het stroomverbruik van de AZ4130?

Het maximale verbruik is 30 mA bij 12 V DC.

Hoeveel zones ondersteunt de module AZ4130?

Hij ondersteunt 8 programmeerbare bedrade zones.

Hoe sluit ik een zone aan in sabotagebeveiligingsmodus (DEOL)?

Gebruik specifieke weerstanden voor elke signaallijn. De module zorgt voor gelijktijdige alarm- en sabotagebewaking.

Is de module AZ4130 compatibel met mijn TERXON centrale?

Ja, hij is compatibel met de centrales TERXON M en TERXON MX.

Wat te doen als een zone na installatie niet reageert?

Controleer de bedrading van de 4-draads bus en de zones. Zorg ervoor dat de centrale onder spanning staat. Als het probleem aanhoudt, raadpleeg dan de probleemoplossingsgids in de handleiding.

Hoe reinig ik de uitbreidingsmodule?

Gebruik een droge, niet-schurende doek. Vermijd chemicaliën en vocht.

Welke voeding is vereist voor de AZ4130?

De voeding moet 12 V DC zijn, geleverd door de centrale via de 4-draads bus.

Hoe configureer ik een zone in NC-modus (Normaal Gesloten)?

Sluit het normaal gesloten contact in serie aan met de lijn. Er is geen extra weerstand nodig.

Waar vind ik reserveonderdelen voor de AZ4130?

Neem contact op met de ABUS klantenservice of een erkende dealer. Specifieke onderdelen kunnen worden besteld.

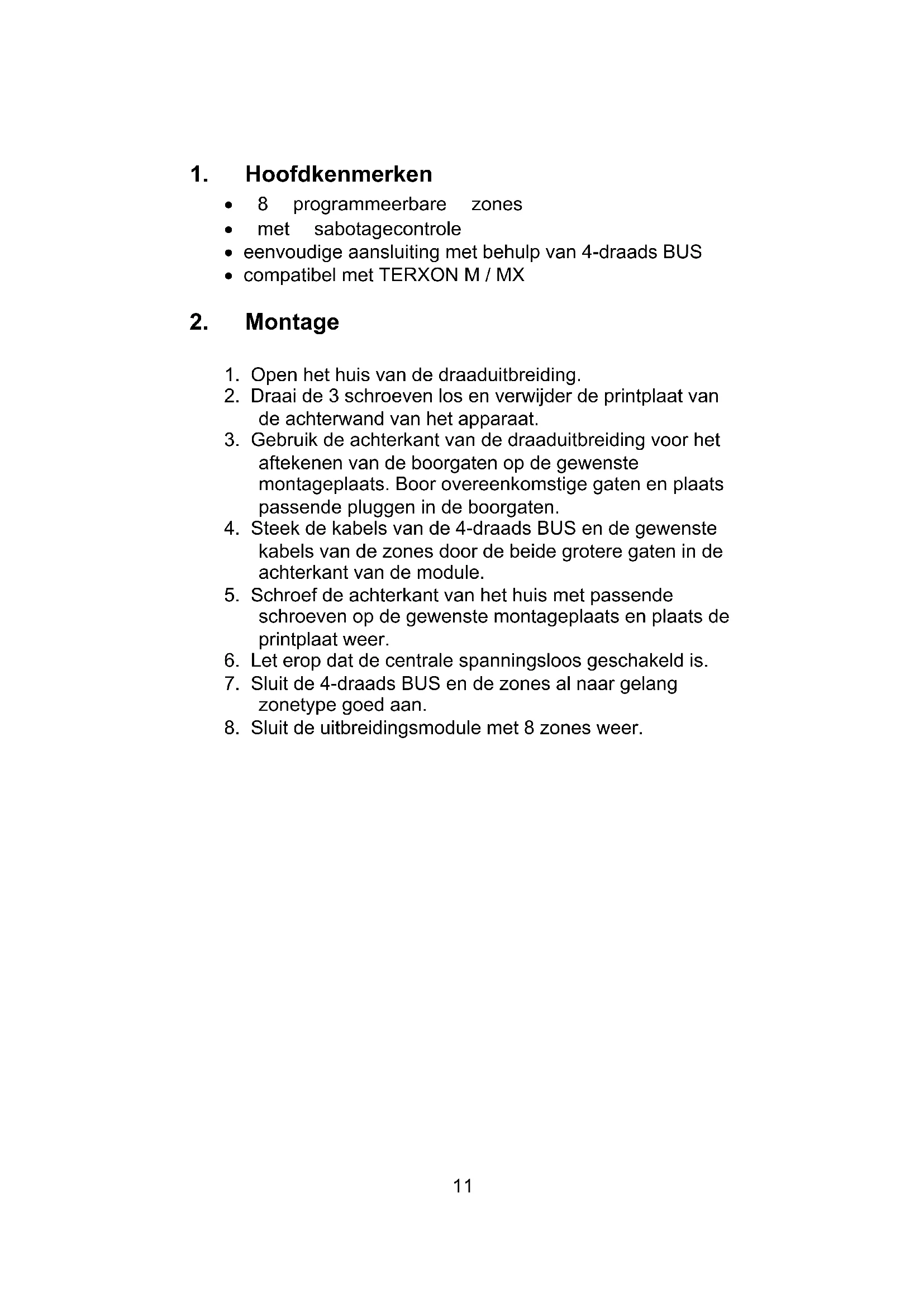

GEBRUIKSAANWIJZING AZ4130 ABUS

Draaduitbreiding met 8 zones Installatie-instructies (NL) 11

8programmeerbare zones
- met sabotagecontrolle
- eenvoudige aansluiting met behulp van 4-draads BUS
- compatibel met TERXON M / MX

2. Montage

1. Open hetuis van de draaduitbreiding.
2. Draai de 3 schroeven los en verwijder de printplaat van dechterwand van het apparaat.
3. Gebruik de achterkant van de draaduitbreiding voor het aftekenen van de boorgaten op de gewenste montageplaats. Boor overeenkomstige gaten enplaats passende pluggen in de boorgaten.
4. Steek de kabels van de 4-draads BUS en de gewenste kabels van de zones door de beiden grotere gaten in de hinterkant van de module.
5. Schroef de achechterkant van hetuis met passende schroeven op de gewenste montageplaats en plaats de printplaat wee.
6. Let erop dat de centrale spanningsloos geschakeld is.
7. Sluit de 4-draads BUS en de zones alaar gelang zonetype goed aan.
8. Sluit de uitbreidingsmodule met 8 zones weeer.

3. Installingen

Op de data-BUS worden, zoals in de installment-instructies van de centrale beschreiben, de 4 kabels van de communicatiebus van de centrale aangesloten. Andere modules worden parallel op deze BUS aangesloten. Het onderscheid:tussen de zonebereiken worden door de adressering van de modules aangebracht.

Verder要去 de soort zonebedrading worden vastgelegd. De zonotypen van centrale en uitbreidingsmodules können verschillend zich.

INDICATIE:

De centrale leert bij het in gebruik nemen automatisch, welke zones aanvullend door de uitbreidingsmodules bezet zich.

4. Zonebedrading

4.1 NC+SABO

Het desbetreffende contact sluit de lijn. Er worden geen andere verbessarden in de lijnen gebruikt.

4.2 DEOL

Er vindt voor elke meldlijn (CCT) een gelijktijdige alarm- en sabotagebewaking plaats. Er zich verzschillende waarstanden nodig.

4.3 EOL

Niet gebrukt.
