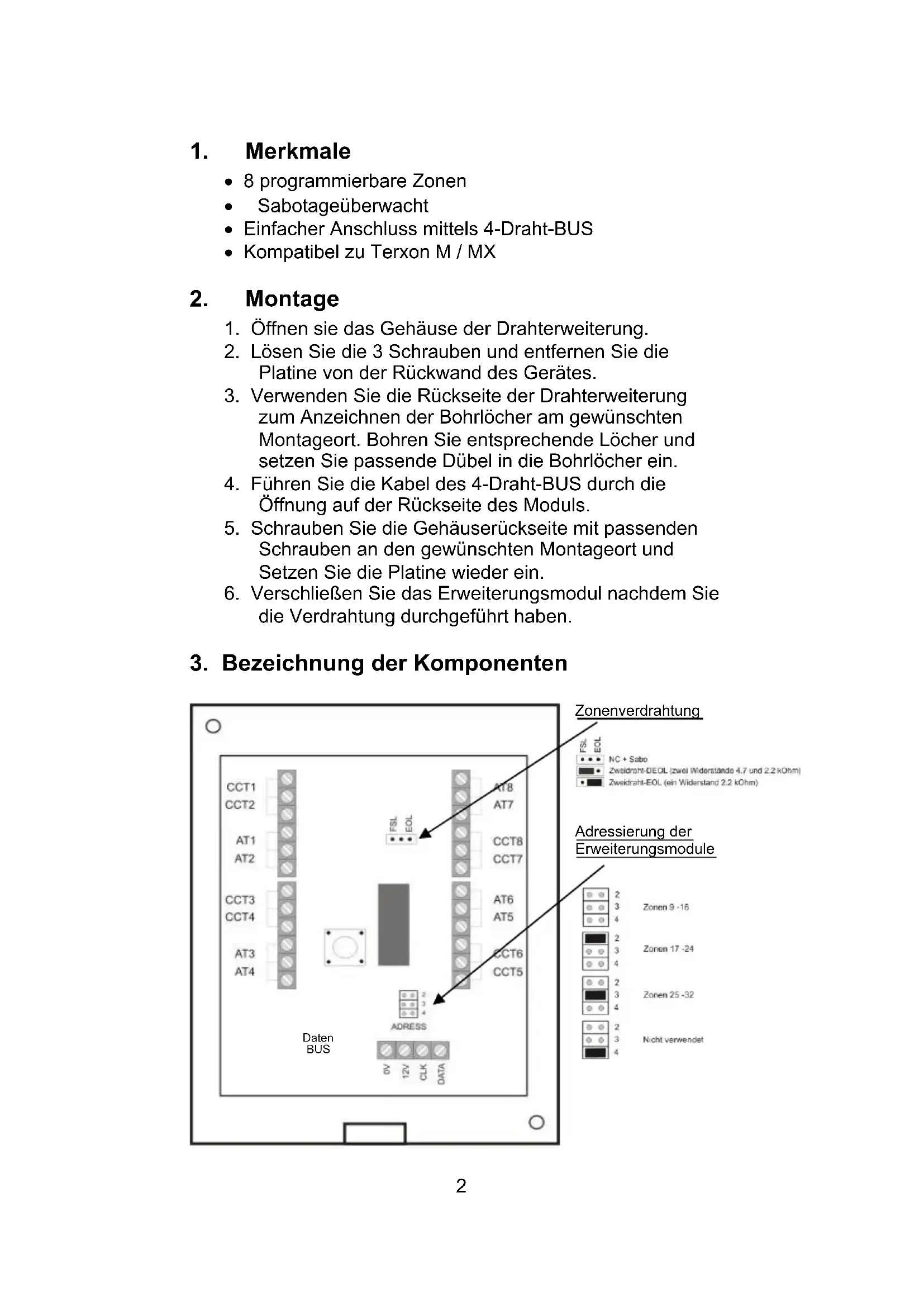

BEDIENUNGSANLEITUNG AZ4130 ABUS
8-Zonen Drahterweiterung für Terxon MX
Installationsanleitung

8programmierbare Zonen
Sabotageüberwacht
- Einfacher Anschluss mittels 4-Draht-BUS
- Kompatibel zu Terxon M / MX
2. Montage
- Öffnen sie das Gehäuse der Drahterweiterung.
- Losen Sie die 3 Schrauben und entfernen Sie die Platine von der Rückwand des Gerätes.
- Verwenden Sie die Rückseite der Drahterweiterung zum Anzeichnen der Bohrlocher am gewünschten Montageort. Bohren Sie entsprechende Löscher und setzen Sie passende Dübel in die Bohrlocher ein.
- Führer Sie die Kabel des 4-Draht-BUS durch die Öffnung auf der Rückseite des Moduls.
- Schrauben Sie die Gehäuserückseite mit passenden Schrauben an den gewünschten Montageort und Setzen Sie die Platine wieder ein.
- Verschließen Sie das Erweiterungsmodul nach dem Sie die Verdrahtung durchgeführt haben.

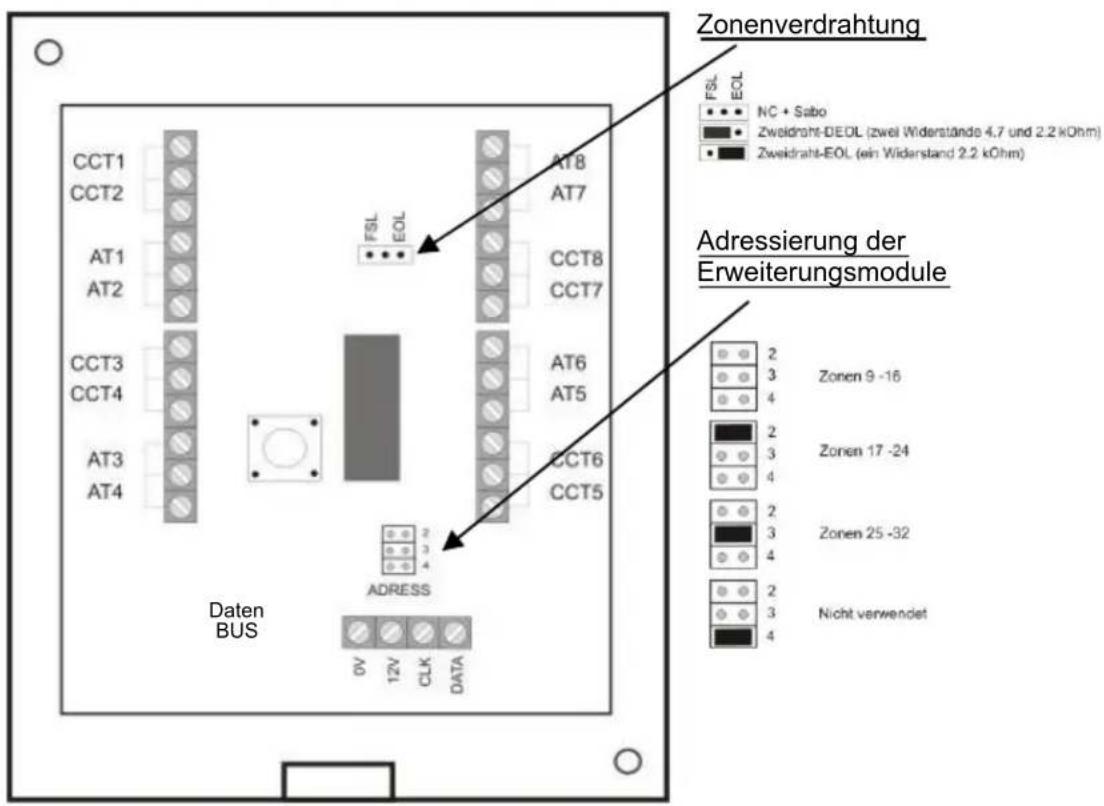

3. Bezeichnung der Komponenten

Am Daten-BUS werden, wie in der Installationsanleitung der Zentrale beschreiben, die 4 Kabel vom Kommunikationsbus der Zentrale angeschlossen. Weitere Module werden parallel an diesen BUS angeschlossen. Die Unterscheidung der Zonenbereiche wird durch die Adressierung der Module vorgenommen.
Weiterhin ist es nötig, die Art der Zonenverdraughtung festzulegen. Die Zonentypen von Zentrale und Erweiterungsmodulen können sich untersenden.
HINWEIS:
Die Alarmzentrale erkennt bei der Inbetriebnahme durch die Auswahl der Zonerverdraughtung und der Moduladressierung automatisch, welche Zonen durch die Erweiterungsmodule belegt sind.
4. Verdraughtung der Zonen
4.1 NC+SABO
Der jeweilige Melderkontakt schließt die Alarmzone. Es werden keine weiteren Widerstände in die Linien eingesetzt.

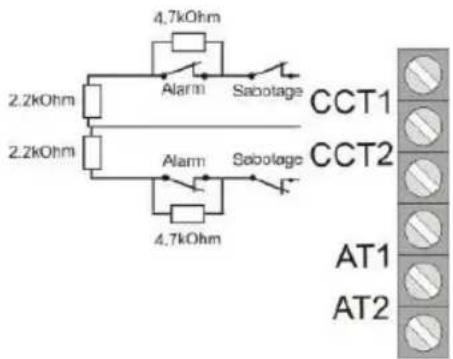

4.2 DEOL
EsfindetfurjedeMeldelinie(CCT)ine gleichzeitigeAlarmund Sabotageüberwachungstatt.EssindzweiunderschiedlicheWiderstandeneotig(im Lieferumfang).

4.3 EOL
Die Verdrahtung nach EOL (1 Wunderstand) wird ebenso wie in der Alarmzentrale nicht verwendet!
5. Technische Daten
| Zonen | 8 Drahtzonen | Abmessungen | 220x135x45 mm |
| Betriebs-spannung | 12 V DC | Gewicht | 330 g |
| Strom-aufnahme | max. 30 mA bei 12 V DC |
1. Main features
5. Technische gegevens
| Zones | 8 zones draad | Afmetingen (BxHxD) | 220x135x45 mm |
| Spannings- voeding | 12 V DC | Gewicht | 330 g |
| Stromopname | max. 30 mA |
