AZ4130 - Sistema di allarme ABUS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Modulo di estensione cablato per sistema di allarme
Marca	Abus
Modello	AZ4130
Numero di zone	8 zone cablate programmabili
Sorveglianza antisabotaggio	Sì, integrata
Collegamento	Bus a 4 fili
Compatibilità	TERXON M / MX
Dimensioni (L x A x P)	220 x 135 x 45 mm
Peso	330 g
Alimentazione	12 V CC
Consumo	30 mA max. a 12 V CC
Montaggio	A muro, mediante viti e tasselli
Tipo di rilevamento	NC (Normalmente Chiuso) o DEOL (Doppio Equilibrio di Linea) con resistenze
Manutenzione e pulizia	Pulire con un panno asciutto e non abrasivo
Sicurezza	Antisabotaggio su ogni zona e custodia
Ricambi e riparabilità	Contattare il servizio clienti ABUS per i ricambi
Temperatura di funzionamento	0 °C a 40 °C (stima)
Grado di protezione	IP30 (stima per uso interno)

Domande frequenti - AZ4130 ABUS

Come installare il modulo di estensione AZ4130?

Aprire la custodia, allentare le 3 viti e rimuovere la scheda. Praticare i fori nel sito di montaggio, inserire i tasselli. Far passare il cavo bus a 4 fili e i cavi delle zone attraverso i fori. Avvitare la parte posteriore al muro, rimettere la scheda. Collegare il bus e le zone senza tensione.

Qual è il consumo elettrico dell'AZ4130?

Il consumo massimo è di 30 mA a 12 V CC.

Quante zone supporta il modulo AZ4130?

Supporta 8 zone cablate programmabili.

Come collegare una zona in modalità antisabotaggio (DEOL)?

Utilizzare resistenze specifiche per ogni linea di segnalazione. Il modulo garantisce una sorveglianza dell'allarme e antisabotaggio simultanea.

Il modulo AZ4130 è compatibile con la mia centrale TERXON?

Sì, è compatibile con le centrali TERXON M e TERXON MX.

Cosa fare se una zona non risponde dopo l'installazione?

Verificare il cablaggio del bus a 4 fili e delle zone. Assicurarsi che la centrale sia alimentata. Se il problema persiste, consultare la guida alla risoluzione dei problemi del manuale.

Come pulire il modulo di estensione?

Utilizzare un panno asciutto e non abrasivo. Evitare prodotti chimici e umidità.

Qual è l'alimentazione richiesta per l'AZ4130?

L'alimentazione deve essere a 12 V CC, fornita dalla centrale tramite il bus a 4 fili.

Come configurare una zona in modalità NC (Normalmente Chiuso)?

Collegare il contatto normalmente chiuso in serie con la linea. Non è richiesta alcuna resistenza aggiuntiva.

Dove trovare ricambi per l'AZ4130?

Contattare il servizio clienti ABUS o un rivenditore autorizzato. I pezzi specifici possono essere ordinati.

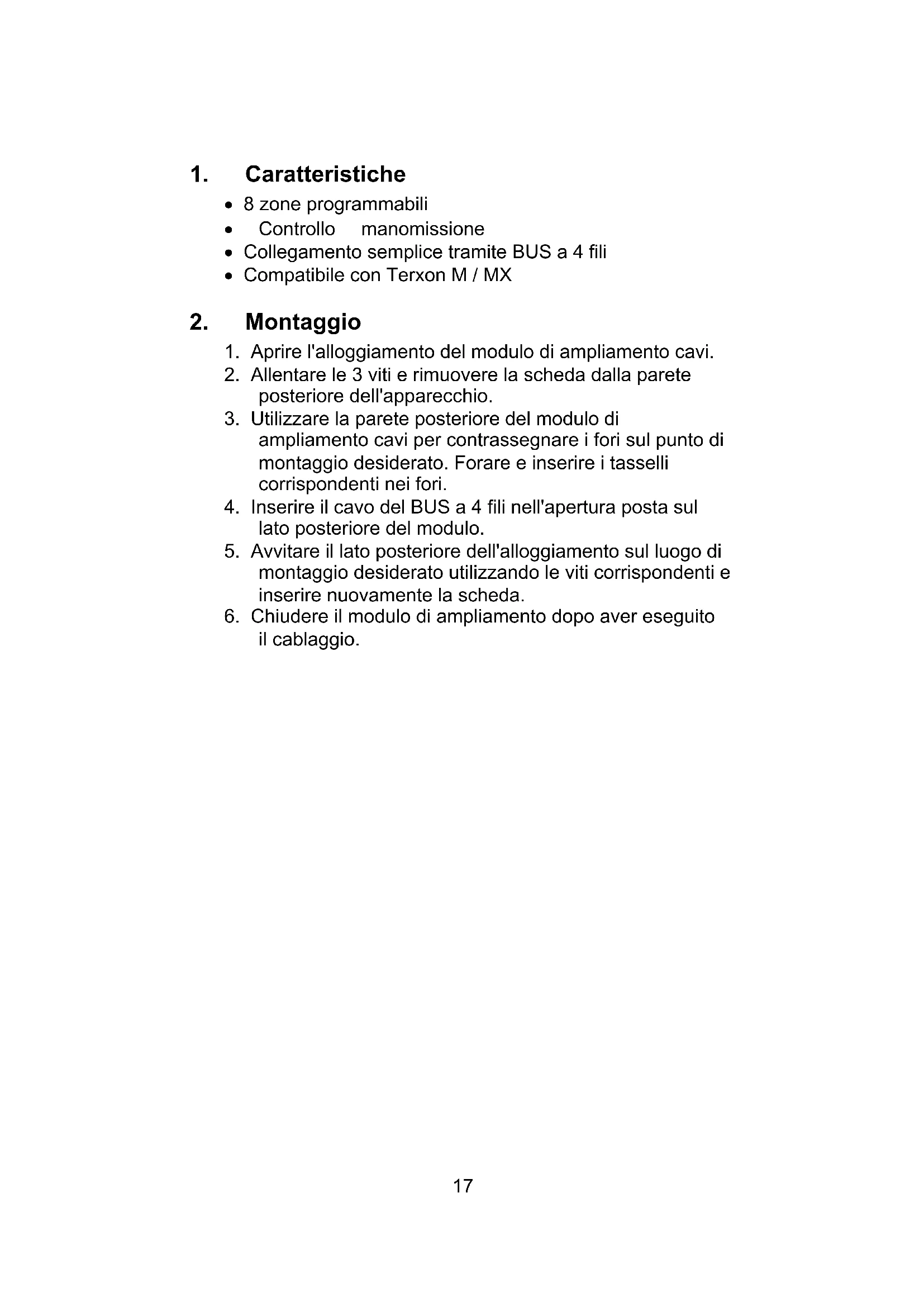

MANUALE UTENTE AZ4130 ABUS

Amplamento cavi 8 zone Istruzioni per l'installazione (I) 17

AZ4130

1. Merkmale

• 8 zone programmabili
  Controllo manomissione
• Collegamento semplice tramite BUS a 4 fili
• Compatible con Texxon M / MX

2. Montaggio

1. Aprière l'alloggiamento del modulo di ampliamento cavi.
2. Allentare le 3 viti e rimuovere la scheda alla parete posteriori dell'apparecchio.
3. Utilizzare la parete posteriori del modulo di ampliamento cavi per contrassegnare i fori sul punto di montaggio desiderato. Forare e insertire i tasselli corrispondenti nei fori.
4. Inserire il cavo del BUS a 4 fili nell'apertura posta sul lato posteriore del modulo.
5. Avvitare il lato posteriori dell'alloggiamento sul luogo di montaggio desiderato utilizzato le viti correspondenti e inseire nuovamente la scheda.
6. Chiudere il modulo di ampliationo dopo aver eseguito il cablaggio.

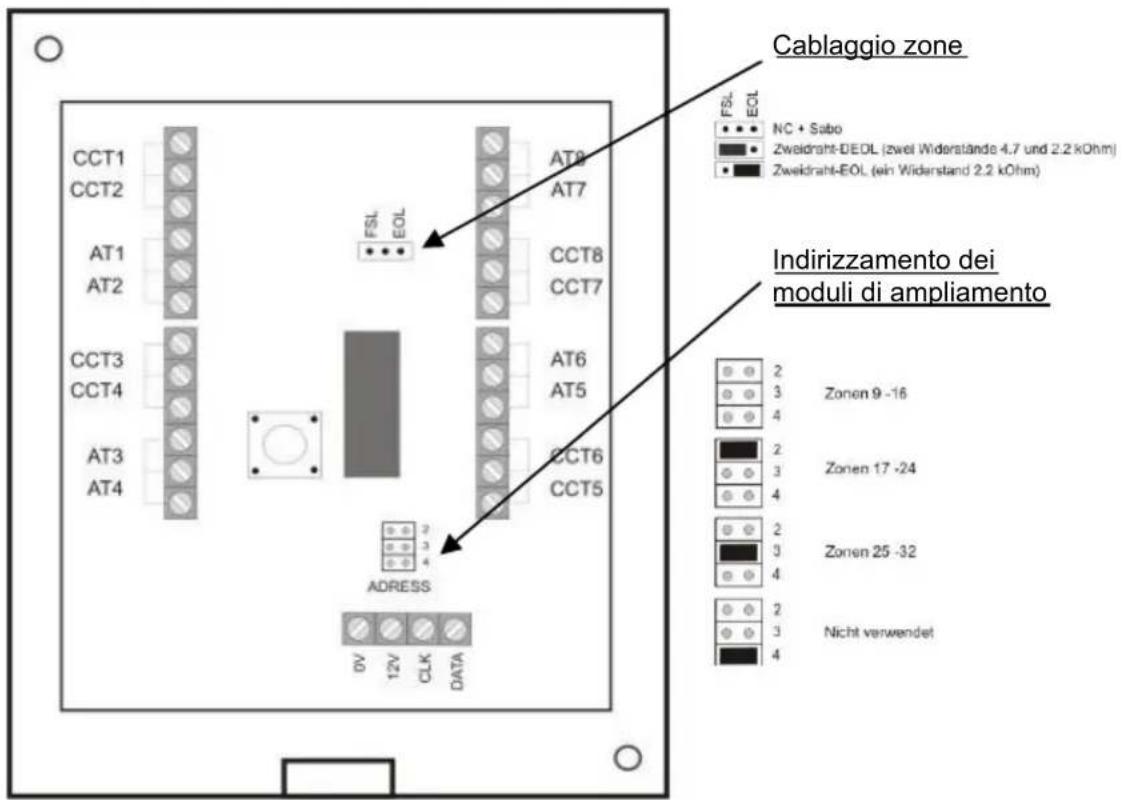

3. Denominazione dei componenti

Sul BUS dati vengono collegati, come descripto nelle istruzioni per l'installazione della centralina, i cavi del bus di comunicazione della centralina. Gli altri moduli vengono collegati a questo BUS in parallelo. L'indirizzato dei moduli consente di contraddistinguere le zone.

Inoltre è necessario definire il tipo di cablaggio delle zone. É possibile contraddistinguishere i tipi di zone della centralina e dei moduli di ampliationo.

AVVERTENZA:

In fase di messa in funzione, la centralina di allarme riconosce in automatico le zone occupate dai moduli di ampliamento mediante la selezione del cablaggio delle zone e dell'indirizzamento del modulo.

4. Cablaggio

4.1 NC+SABO

Il rispetto contatto del rilevatore chiude la zona di allarme. Sulla linea non si utilizzato andere resistenze.

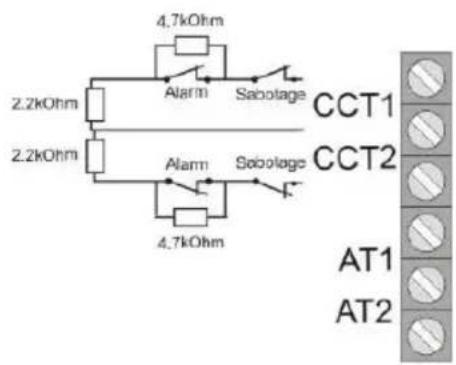

4.2 DEOL

Per ciascuna linea di rilevazione (CCT)iene eseguito un controllo antimanomissione e allarme. Sono richieste due diverse resistenze (comprese nella fornitura).

4.3 EOL

Il cablaggio EOL (1 resistenza) non viene utilizzato (come nella centralina di allarme)!

5. Dati tecnici

Zone	8 Zone cavi con la rispettiva zona manomissione	Tensione d'esercizio	12 V DC
		Assorbimento di corrente	max. 30 mA
Dimensioni (AxlxP)	220x135x45 mm	Peso	330 g
