MANUALE UTENTE HomeTec Pro FCA3000 ABUS

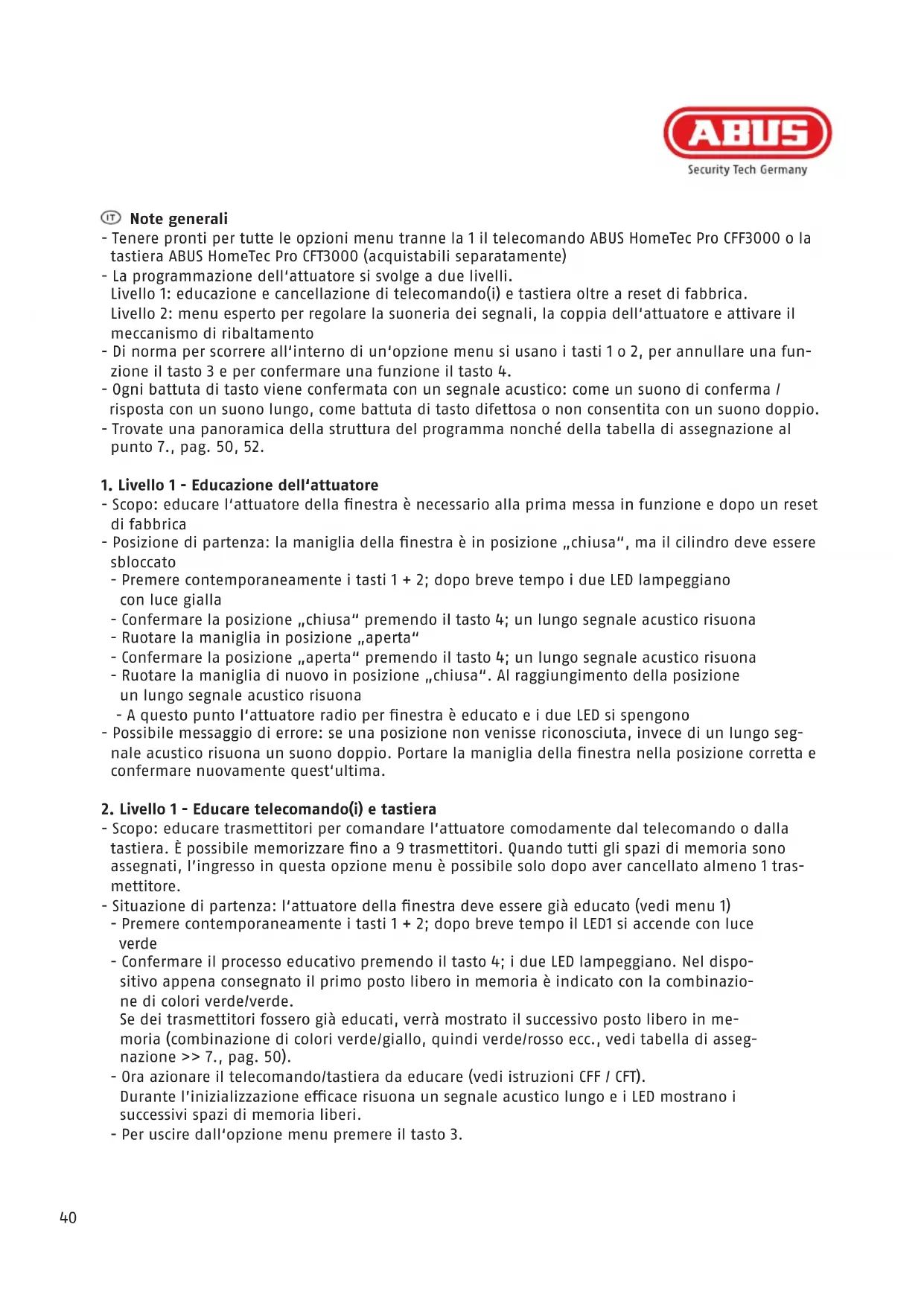

E40 Note generali - Tenere pronti per tutte le opzioni menu tranne la 1 il telecomando ABUS HomeTec Pro CFF3000 o la tastiera ABUS HomeTec Pro CFT3000 (acquistabili separatamente) - La programmazione dell‘attuatore si svolge a due livelli. Livello 1: educazione e cancellazione di telecomando(i) e tastiera oltre a reset di fabbrica. Livello 2: menu esperto per regolare la suoneria dei segnali, la coppia dell‘attuatore e attivare il meccanismo di ribaltamento - Di norma per scorrere all‘interno di un‘opzione menu si usano i tasti 1 o 2, per annullare una fun- zione il tasto 3 e per confermare una funzione il tasto 4. - Ogni battuta di tasto viene confermata con un segnale acustico: come un suono di conferma / risposta con un suono lungo, come battuta di tasto difettosa o non consentita con un suono doppio. - Trovate una panoramica della struttura del programma nonché della tabella di assegnazione al punto 7., pag. 50, 52.

1. Livello 1 - Educazione dell‘attuatore

-Scopo:educarel‘attuatoredellanestraènecessarioallaprimamessainfunzioneedopounreset di fabbrica -Posizionedipartenza:lamanigliadellanestraèinposizione„chiusa“,mailcilindrodeveessere sbloccato - Premere contemporaneamente i tasti 1 + 2; dopo breve tempo i due LED lampeggiano con luce gialla - Confermare la posizione „chiusa“ premendo il tasto 4; un lungo segnale acustico risuona - Ruotare la maniglia in posizione „aperta“ - Confermare la posizione „aperta“ premendo il tasto 4; un lungo segnale acustico risuona - Ruotare la maniglia di nuovo in posizione „chiusa“. Al raggiungimento della posizione un lungo segnale acustico risuona -Aquestopuntol‘attuatoreradiopernestraèeducatoeidueLEDsispengono - Possibile messaggio di errore: se una posizione non venisse riconosciuta, invece di un lungo seg- naleacusticorisuonaunsuonodoppio.Portarelamanigliadellanestranellaposizionecorrettae confermare nuovamente quest‘ultima.

2. Livello 1 - Educare telecomando(i) e tastiera

- Scopo: educare trasmettitori per comandare l‘attuatore comodamente dal telecomando o dalla tastiera.Èpossibilememorizzarenoa9trasmettitori.Quandotuttiglispazidimemoriasono assegnati, l’ingresso in questa opzione menu è possibile solo dopo aver cancellato almeno 1 tras- mettitore. -Situazionedipartenza:l‘attuatoredellanestradeveesseregiàeducato(vedimenu1) - Premere contemporaneamente i tasti 1 + 2; dopo breve tempo il LED1 si accende con luce verde - Confermare il processo educativo premendo il tasto 4; i due LED lampeggiano. Nel dispo- sitivo appena consegnato il primo posto libero in memoria è indicato con la combinazio- ne di colori verde/verde. Se dei trasmettitori fossero già educati, verrà mostrato il successivo posto libero in me- moria (combinazione di colori verde/giallo, quindi verde/rosso ecc., vedi tabella di asseg- nazione >> 7., pag. 50). - Ora azionare il telecomando/tastiera da educare (vedi istruzioni CFF / CFT). Durantel’inizializzazioneecacerisuonaunsegnaleacusticolungoeiLEDmostranoi successivi spazi di memoria liberi. - Per uscire dall‘opzione menu premere il tasto 3.41

3. livello 1 - Cancellazione di telecomando(i) e tastiera

- Scopo: si desidera cancellare un trasmettitore educato, ad es. perché il telecomando è andato perduto - Premere contemporaneamente i tasti 1 + 2, dopo breve tempo il LED1 si accende con luce verde. - Premere tasto 2; il LED1 si accende con luce gialla. - Confermare la cancellazione intenzionale premendo il tasto 4 - Verrà mostrato il primo spazio in memoria occupato (combinazione di colori verde/verde) Se si è assegnato più di uno spazio in memoria e si desidera cancellare uno di questi spazi, andare allo spazio desiderato premendo i tasti 1 o 2. - Premere per ca. 2 secondi il tasto 4; i due LED lampeggiano. - Premere di nuovo per ca. due secondi il tasto 4 e lo spazio in memoria sarà cancellato. Un segnale acustico confermerà l‘operazione e i LED si spegneranno. - Per uscire dall‘opzione menu premere il tasto 3

4. Livello 1 - Reset alle impostazioni di fabbrica (reset di fabbrica)

- Scopo: cancellare le impostazioni precedenti dell‘attuatore. È possibile scegliere fra tre possibilità: I.)Cancellareilprocessodieducazionedellanestraedeventualiimpostazioninelmenuesperto (vedi 5.). II.) Cancellare tutti i trasmettitori memorizzati. III.) Reset di fabbrica completo - Premere contemporaneamente i tasti 1 + 2; dopo breve tempo il LED1 si accende con luce verde. - Premere due volte di seguito il tasto 2; il LED1 si accende con luce rossa. - Confermare il reset di fabbrica desiderato premendo il tasto 4 - il LED 1 si accende con luce rossa, il LED 2 si accende con luce verde = Selezione I. Questa posizione azzera l‘educazione e tutte le impostazioni del menu esperto - Premere i tasti 1 o 2 per andare a Selezione II e Selezione III: il LED 1 si accende con luce rossa, il LED 2 si accende con luce gialla = Selezione II. Questa posizione cancella tutti i trasmettitori (telecomandi, tastiera). Il LED 1 si accende con luce rossa, il LED 2 si accende con luce rossa = Selezione III. Questa posizione esegue un reset di fabbrica completo. L‘attuatore si trova quindi di nuovo nello stato di consegna - Quando viene visualizzato il LED desiderato, premere per ca. 2 secondi il tasto 4; i due LED lampeggiano alternativamente. - Premere di nuovo per ca. due secondi il tasto 4 e il reset sarà eseguito. Un segnale acu- stico confermerà l‘operazione e i LED si spegneranno. - Per uscire dall‘opzione menu premere il tasto 3

5. Livello 2 - Impostazioni menu esperto

Lepossibilitàdiregolazionenelmenuespertosonofacoltative.Intresottomenuèpossibilemodicare i valori preimpostati dell‘attuatore: A) segnali acustici, B) coppia e C) meccanismo di ribaltamento. Per entrare nel livello 2, eseguire prima i seguenti due passaggi: - Premere contemporaneamente i tasti 1 + 2; dopo breve tempo il LED1 si accende con luce verde. - Premere di nuovo contemporaneamente i tasti 1 + 2; dopo breve tempo il LED1 lampeggia con luce verde. A) Segnali acustici -Confermarelamodicaintenzionaledeisegnaliacusticipremendoiltasto4 - Selezionare premendo i tasti 1 o 2 la regolazione desiderata: LED1verde/LED2verde:segnaleacusticointutteleposizionidinecorsa(impostazionidifabbrica).42 Se mentre immediatamente dopo l‘aprendo la maniglia sente cinque scatti d’allarme (sia elettronicamente con telecomando o tastiera sia meccanicamente con chiave), probabilmente e cera un tentativo d‘intrusione, preghiamo di controllarelenestreperimpronted’attrezzie informate casomai la polizia. (Nota: i cinque segnali acustici lunghi non devono essere scambiati con i cinque segnali acustici brevi dell‘eventuale sostituzione della batteria, che avvengono prima dell’inizio della corsa dell’attuatore!)

LED 1 verde/LED 2 giallo: segnale acustico al bloccaggio motorizzato LED 1 verde/LED 2 rosso: nessun segnale acustico*

• I segnali di allarme per sostituzione batteria, sovraccarico dell‘attuatore e spostamento del magnete(tentativodierazione)eitonideitastidell‘attuatorenonpossonoessere disattivati! B) Coppia - Andare a questa opzione menu premendo il tasto 2. Il LED1 lampeggia con luce gialla -Confermarelamodicaintenzionaledellacoppiapremendoiltasto4 - Selezionare l‘impostazione desiderata premendo i tasti 1 o 2: LED 1 lampeggia giallo / LED 2 acceso verde: attivazione della limitazione di coppia (ca. 6 Nm). LED 1 lampeggia giallo / LED 2 acceso rosso: coppia massima (ca. 8 Nm) C) Regolazione del meccanismo di ribaltamento - Andare a questa opzione menu premendo il tasto 2. Il LED1 lampeggia con luce rossa - Confermare l‘attivazione intenzionale del meccanismo di ribaltamento premendo il tasto 4 - Selezionare l‘impostazione desiderata premendo i tasti 1 o 2: LED 1 lampeggia rosso / LED 2 acceso verde: meccanismo di ribaltamento inattivo LED 1 lampeggia rosso / LED 2 acceso rosso: meccanismo di ribaltamento attivo*

<50 - Entrare nel menu livello 1 azionando contemporaneamente i tasti 1 e 2 per ca. 2 secondi - Scorrere il menu livello azionando i tasti 1 o 2 - Selezionare un‘opzione menu azionando il tasto 4, annullare l‘opzione menu azionando il tasto 3 - Entrare nel menu esperto azionando contemporaneamente i tasti 1 e 2 dal menu livello 1 (il LED 1 si accende con luce verde) Menu livello 1 Menu livello 2 (menu esperto) Educazione trasmettito- re manuale LED 1 LED 2

Impostazione Segnali acustici LED 1 LED 2

Indietro Tasti 3 Visualizzazione LED 1 LED 2

Segnali acustici - in tutte le posizioni di necorsa - a bloccaggio motorizzato - nessun segnale acustico (i suoni di allarme come basso livello di carica della batteria o sovraccarico dell‘attuatore oltre ai toni dei tasti dell‘attuatore non vengono disattivati) Tasti 1 o 2 Tasti 1 o 2 Cancella- zione tras- mettitore manuale LED 1 LED 2

Impostazione Coppia LED 1 LED 2

Indietro Tasti 3 Visualizzazione LED 1 LED 2

con limitazione (ca. 6 Nm) - massima (ca. 8 Nm) Tasti 1 o 2 Tasti 1 o 2 Imposta- zioni di fabbrica LED 1 LED 2

Indietro Tasti 3 Visualizzazione LED 1 LED 2

• Tenereilprodottolontanodaibambini perché contiene minuteria ingeribile.

• Inparticolare,incasodiingestionedel magnete, rivolgersi immediatamente a un medico.

• Pericolodidanneggiamentodella banda magnetica di carte di credito o bancomat.

• Avvertenzaperlepersoneconpace- maker,debrillatoreoaltridispositivi elettrici impiantati: il magnete può causare il malfunzionamento di tali dispositivi, perciò è opportuno tenere il magnete a debita distanza (ca. 20 cm) dal dispositivo durante le operazioni di montaggio. Cuidado al manejar los imanes:
