Type de produit	Module d'extension filaire pour système d'alarme
Marque	Abus
Modèle	AZ4130
Nombre de zones	8 zones filaires programmables
Surveillance anti-sabotage	Oui, intégrée
Raccordement	Bus 4 fils
Compatibilité	TERXON M / MX
Dimensions (L x H x P)	220 x 135 x 45 mm
Poids	330 g
Alimentation	12 V DC
Consommation	30 mA max. à 12 V DC
Montage	Mural, à l'aide de vis et chevilles
Type de détection	NC (Normalement Fermé) ou DEOL (Double Équilibre de Ligne) avec résistances
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Anti-sabotage sur chaque zone et boîtier
Pièces détachées et réparabilité	Contacter le service client ABUS pour les pièces
Température de fonctionnement	0 °C à 40 °C (estimation)
Indice de protection	IP30 (estimation pour usage intérieur)

FOIRE AUX QUESTIONS - AZ4130 ABUS

Comment installer le module d'extension AZ4130 ?

Ouvrez le boîtier, desserrez les 3 vis et retirez la platine. Percez les trous sur le site de montage, insérez les chevilles. Passez le câble bus 4 fils et les câbles de zones par les trous. Vissez la face arrière au mur, remettez la platine. Raccordez le bus et les zones hors tension.

Quelle est la consommation électrique du AZ4130 ?

La consommation maximale est de 30 mA sous 12 V DC.

Combien de zones supporte le module AZ4130 ?

Il supporte 8 zones filaires programmables.

Comment raccorder une zone en mode anti-sabotage (DEOL) ?

Utilisez des résistances spécifiques pour chaque ligne de signalisation. Le module assure une surveillance d'alarme et anti-sabotage simultanée.

Le module AZ4130 est-il compatible avec ma centrale TERXON ?

Oui, il est compatible avec les centrales TERXON M et TERXON MX.

Que faire si une zone ne répond pas après installation ?

Vérifiez le câblage du bus 4 fils et des zones. Assurez-vous que la centrale est sous tension. Si le problème persiste, consultez le guide de dépannage de la notice.

Comment nettoyer le module d'extension ?

Utilisez un chiffon sec et non abrasif. Évitez les produits chimiques et l'humidité.

Quelle est l'alimentation requise pour le AZ4130 ?

L'alimentation doit être en 12 V DC, fournie par la centrale via le bus 4 fils.

Comment configurer une zone en mode NC (Normalement Fermé) ?

Branchez le contact normalement fermé en série avec la ligne. Aucune résistance supplémentaire n'est requise.

Où trouver des pièces détachées pour le AZ4130 ?

Contactez le service client ABUS ou un revendeur agréé. Les pièces spécifiques peuvent être commandées.

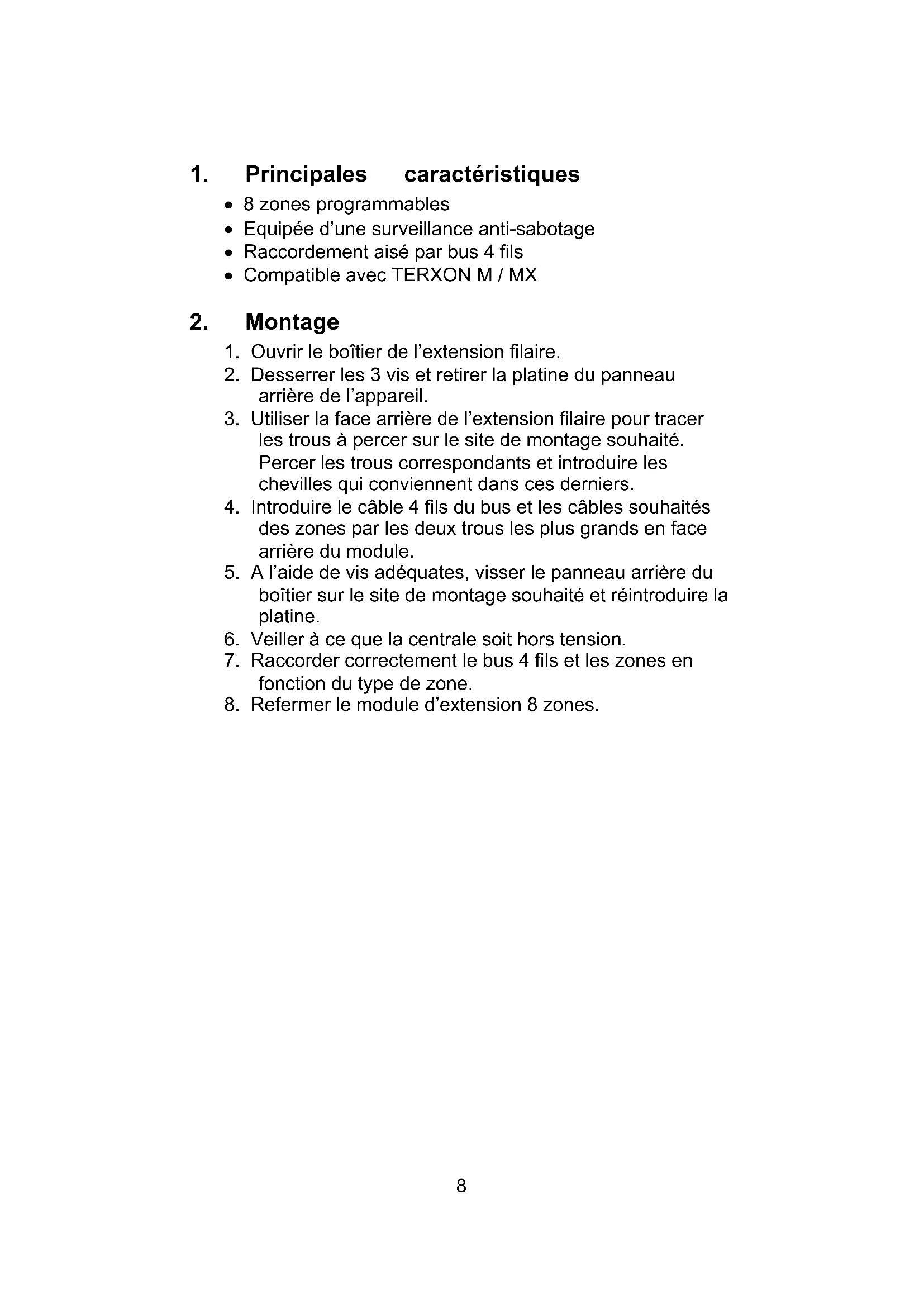

MODE D'EMPLOI AZ4130 ABUS

Module de extension filaire 8 zones Instructions d'installation (FR) 8

1. Principales caractéristiques

8 zones programmables
- Equipée d'une surveillance anti-sabotage
Raccordement aisé par bus 4 fils
- Compatible avec TERXON M / MX

2. Montage

1. Ouvrir le boîtier de l'extension filaire.
2. Desserrer les 3 vis et retarder la platine du panneau arrêté de l'appareil.
3. Utiliser la face arrière de l'extension filaire pour tracer les trous à percer sur le site de montage souhaité. Percer les trous correspondants et introduire les chevilles qui convennent dans ces derniers.
4. Introduire le cable 4 fils du bus et les cables souhaités des zones par les deux trous les plus grands en face arrêté du module.
5. A l'aide de vis ajustées, visser le panneau arrêté du boîtier sur le site de montage souhaité et réintroduire la platine.
6. Veiller à ce que la centrale soit hors tension.
7. Raccorder correctement le bus 4 fils et les zones en fonction du type de zone.
8. Refermer le module d'extension 8 zones.

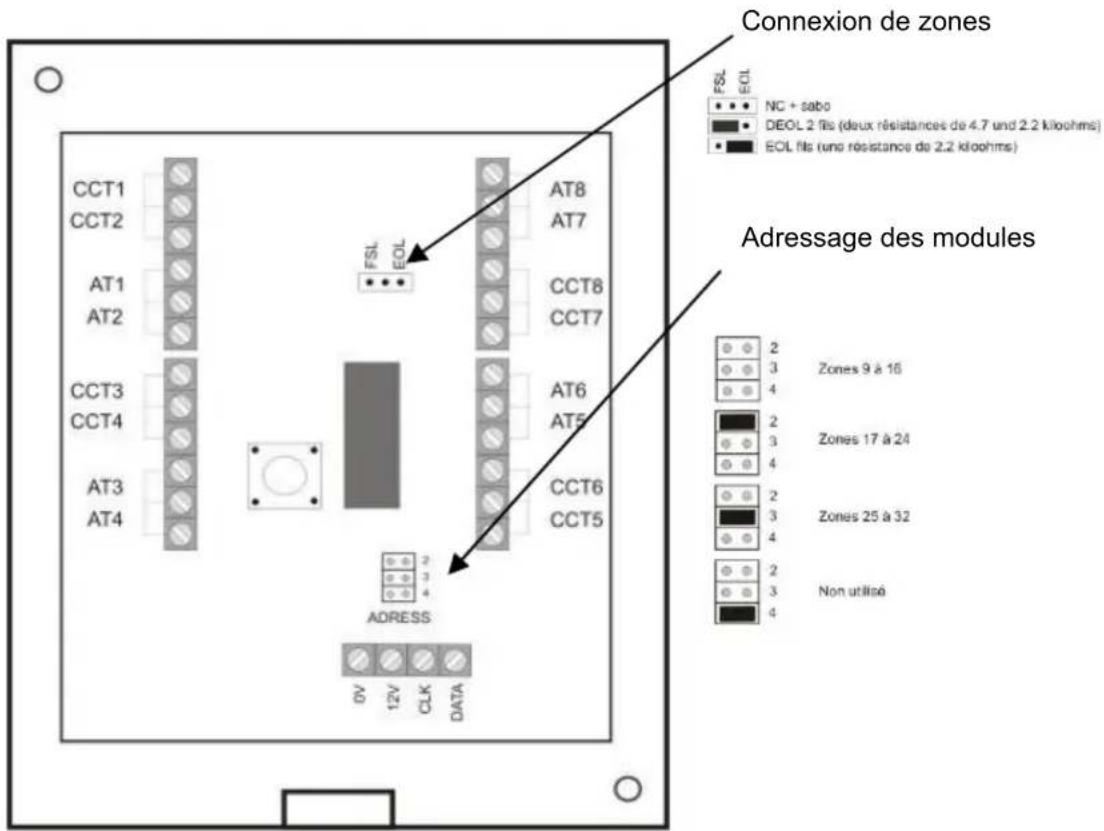

3. Composants

Remarque:

A la mise en service, la centrale apprend automatiquement les zones occupées en complément par le module d'extension.

4. Connexion de zones

4.1 NC+SABO

Le contact concerne terminé la ligne. Aucune autre résistance n'est utilisée sur les lignes.

4.2 DEOL

Une surveillance d'alarme et anti-sabotage simultanée a lieu pour chaque ligne de signalisation (CCT). Des résistances différentes sont nécessaires.

4.3 EOL

Nonutilisée

5. Fiche technique

Zones	8 Zones filaire	Dimensions	220x135x45 mm
Alimentation	12V DCc.c.	Poids	330 g
Con-sommation	30 mA maxi. à 12 V DCc.c.
