Producttype	Mini draadloze radio openingscontact
Merk	ABUS
Model	FUMK50020B
Afmetingen (L x B x H)	33 x 89 x 29 mm
Gewicht	Ongeveer 53 g
Voeding	Lithium batterij 3,6 V (type SAFT LS14250)
Batterijduur	Tot 36 maanden
Radiofrequentie	868,6625 MHz / FM
Bereik	Variabel afhankelijk van de omgevingsomstandigheden
Belangrijkste functies	Bewaakt het openen/sluiten van deuren en ramen en verzendt de informatie naar het alarmcentrale
Behuizingsmateriaal	ABS
Omgevingsklasse	I (-10 °C tot +55 °C)
Veiligheidsniveau	II
Elektriciteitsverbruik	0,03 A
Onderhoud en reiniging	Vervangen van de batterij met inachtneming van de polariteit; externe reiniging met een droge doek
Veiligheid	Sabotagebeveiligingsschakelaar (trekcontact); ingebouwde magneet
Onderdelen en repareerbaarheid	Vervangingsbatterij SAFT LS14250; 7 mm magneethoudersteun beschikbaar
Montage-instructies	Montage op kozijn of vleugel met 10 mm afstand van de rand; respecteer een maximale afstand van 3 mm tussen magneet en contact
Leveringsinhoud	Behuizing van de printplaat, schroefbare voet, beschermkap, magneethouderbevestiging, 7 mm steun, magneethouder, schroeven, batterij

Veelgestelde vragen - FUMK50020B ABUS

Hoe installeer ik het mini draadloze openingscontact FUMK50020B?

Monteer de schroefbare voet op het kozijn of de vleugel op 10 mm van de rand. Plaats de behuizing van de printplaat en vervolgens de beschermkap. Bevestig de magneethouder met een maximale zijdelingse afstand van 3 mm. Raadpleeg de handleiding voor varianten afhankelijk van de sponningsdikte.

Welke batterij gebruiken voor de FUMK50020B?

Gebruik uitsluitend een lithium batterij van het type SAFT LS14250 (3,6 V). Laad de batterij niet op en respecteer de polariteit bij het vervangen.

Hoe vervang ik de batterij van het ABUS contact?

Zet het alarmsysteem in de installateursmodus of maskeer de betreffende zone voordat u de batterij vervangt. Verwijder de beschermkap met de behuizing van de printplaat, plaats de nieuwe batterij met inachtneming van de polariteit en monteer alles weer.

Wat is het bereik van de FUMK50020B?

Het radiobereik is afhankelijk van de omgevingsomstandigheden (aanwezigheid van metaal, storingen). Test de communicatie met de centrale vóór de definitieve montage. Vermijd metalen oppervlakken en storingsbronnen.

Hoe programmeer ik het contact in de alarmzones?

Druk op de sabotagebeveiligingsschakelaar (trekcontact) totdat de ontvanger van de centrale bevestigt met een pieptoon. Raadpleeg de handleiding van uw centrale voor de programmeerdetails.

Kan het contact op een raam of deur worden gemonteerd?

Ja, het wordt idealiter in de bovenhoek van het kozijn of de vleugel gemonteerd. Gebruik bij een sponningsdikte van meer dan 19 mm verplicht de 7 mm steun en monteer het contact op de vleugel.

Wat zijn de belangrijke veiligheidsmaatregelen?

Wijzig het product niet. Houd de magneet buiten bereik van kinderen (risico op inslikken). Houd een afstand van minimaal 20 cm tot pacemakers. Gooi de batterij niet in vuur of water.

Wat te doen als de centrale het contact niet detecteert?

Controleer de afstand tussen de magneet en het contact (max. 3 mm). Zorg ervoor dat de batterij op zijn plaats zit en de polariteit correct is. Test de communicatie voor de montage. Houd het contact weg van metalen oppervlakken.

Is de FUMK50020B compatibel met alle ABUS centrales?

Dit radiocontact werkt met ABUS alarmcentrales die compatibel zijn met 868,6625 MHz. Raadpleeg de compatibiliteitslijst in de handleiding van uw centrale of op de ABUS website.

Hoe reinig ik het openingscontact?

Reinig de buitenkant van de behuizing met een droge, zachte doek. Gebruik geen chemische of schurende producten. Vermijd contact met water.

GEBRUIKSAANWIJZING FUMK50020B ABUS

Installatiehandleiding

[NL] Draadloos mini-magneetcontact

Aanwijzingen over de batterij....- 4 -

Veiligheidsinstructies ....- 4 -

Inbedrijfstelling ...... - 6 -

Melder in zones inlezen ...... - 6 -

Bereik ...... - 7 -

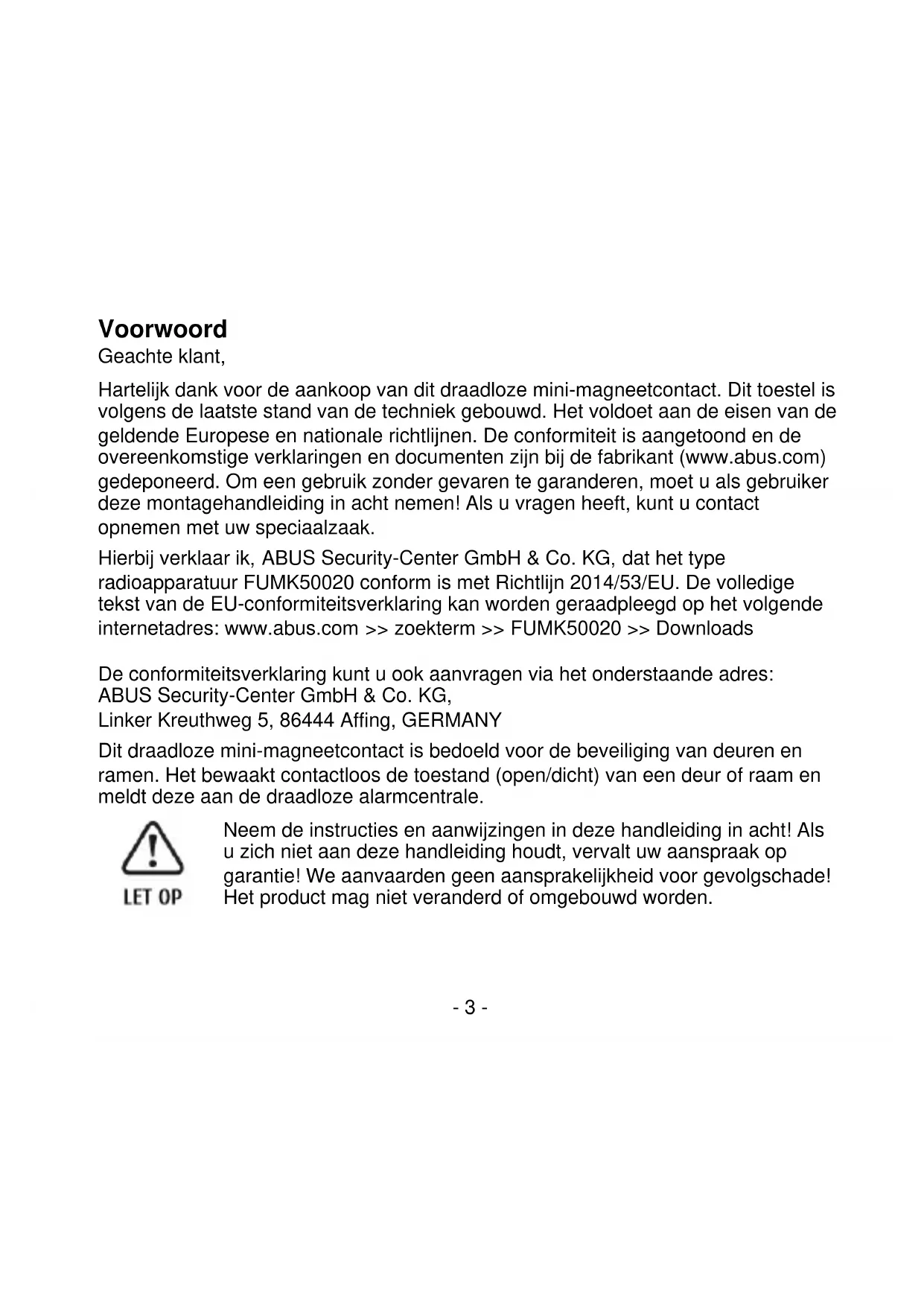

Hartelijk dank voor de aankoop van dit draadloze mini-magneetcontact. Dit toestel is volgens de laatste stand van de techniek gebouwd. Het voldoet aan de eisen van de geldende Europese en nationale richtlijnen. De conformiteit is aangetoond en de overeenkomstige verklaringen en documenten zijn bij de fabrikant (www.abus.com) gedeponeerd. Om een gebruik zonder gevaren te garanderen, moet u als gebruiker deze montagehandleiding in acht nemen! Als u vragen heeft, kunt u contact opnemen met uw speciaalzaak.

Hierbij verklaar ik, ABUS Security-Center GmbH & Co. KG, dat het type radioapparatuur FUMK50020 conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: www.abus.com >> zoekterm >> FUMK50020 >> Downloads

De conformiteitsverklaring kunt u ook aanvragen via het onderstaande adres: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY

Dit draadloze mini-magneetcontact is bedoeld voor de beveiliging van deuren en ramen. Het bewaakt contactloos de toestand (open/dicht) van een deur of raam en meldt deze aan de draadloze alarmcentrale.

Neem de instructies en aanwijzingen in deze handleiding in acht! Als u zich niet aan deze handleiding houdt, vervalt uw aanspraak op garantie! We aanvaarden geen aansprakelijkheid voor gevolgschade! Het product mag niet veranderd of omgebouwd worden.

Aanwijzingen over de batterij

Het toestel wordt gevoed met gelijkspanning uit een 3,6V-lithiumbatterij. Om een lange levensduur te garanderen en brand en verwondingen te voorkomen, dient u de volgende aanwijzingen in acht te nemen:

• Gooi de batterij niet bij het huishoudelijke afval.
• Stel de batterij niet bloot aan een warmtebron of aan direct invallend zonlicht.
• De batterij mag niet worden verbrand.
• Laat de batterij niet met water in aanraking komen.
• Demonteer de batterij niet. Doorboor de batterij niet. Voorkom dat de batterij beschadigd raakt.
• De batterijcontacten mogen niet kortgesloten worden.
• De batterij mag niet in de handen van kleine kinderen terechtkomen.
• De batterij is niet herlaadbaar.

Veiligheidsinstructies

Het gehele product mag niet veranderd of omgebouwd worden. Bovendien moet worden vermeden om de printplaat met de vingers aan te raken.

Voorzichtig bij het omgaan met magneten:

• gevaar voor inklemmen van de vingers!
• Product uit de buurt van kinderen houden omdat zij kleine onderdelen van het product kunnen inslikken.
• Vooral als de magneet wordt ingeslikt, moet meteen een arts worden geraadpleegd.
• Creditcards of bankpasjes met magneetstrook kunnen worden beschadigd.
• Voor personen met pacemaker, defibrillator of andere geïmplanteerde apparaten geldt: de magneet kan deze apparaten negatief beïnvloeden, daarom moet vooral

bij de montage voldoende afstand (ca. 20 cm) tussen magneet en geïmplanteerd apparaat worden aangehouden.

Leveringsomvang

(25.) Printplaatbehuizing
(26.) Schroefsokkel
(27.) Afdekkap
(28.) Bevestiging magneethouder
(29.) Onderlegger 7 mm
(30.) Magneethouder
(31.) Bevestigingsschroeven
(32.) Batterij

1. 2. 3. 4. 5. 6. 7. 8.

Technische gegevens

Voedingsspanning AC: 3,6 V li/thionylchloride

Batterijtype: SAFT LS1425 (a.u.b. alleen dit batterijtype gebruiken!)

Energieverbruik: 0,03 A

Frequentie: 868,6625 MHz / FM

Afmetingen (Ixbxh): 33 x 89 x 29 mm

Milieuklasse: I (-10 tot +55 °C)

Looptijd batterij: tot 36 maanden

Materiaal van de behuizing: ABS

Massa: ca. 53 g

Veiligheidsgraad: II

Inbedrijfstelling

Zet de batterij in het draadloze magneetcontact.

LET OP

Let altijd op de juiste polen!

saFT LS 14250 3.6V 100Ω 11-50GHz

Zie de bijbehorende toestelinformatie.

Bedien de sabotageschakelaar (muurverwijderingscontact) totdat de ontvanger de ontvangst van het signaal met een pieptoon bevestigt.

Bereik

Het bereik is afhankelijk van omgevingsfactoren. Test de communicatie tussen de melder en de alarmcentrale.

Monteer de melder:

• niet op of in de buurt van metalen oppervlakken!
• niet op minder dan 1 m afstand van gas-, water- of stroomleidingen!
• niet in de buurt van elektronische toestellen zoals computers, kopieerapparaten en andere zenders van interferentiebronnen!

Montagelocatie

De optimale montagelocatie voor het draadloze magneetcontact is de bovenhoek van uw raam-/deurkozijn of -vleugel. Let erop dat u de melder op een effen vlak installeert zodat de sabotageschakelaar (muurverwijderingscontact) betrouwbaar schakelt.

Het draadloze magneetcontact kan zowel op het raamkozijn als op de raamvleugel gemonteerd worden.

De montagelocatie wordt op basis van de situatie ter plaatse gekozen:

Randdikte	Raam-/deurkozijn	Raam-/deurvleugel	7 mm onderlegger voor magneethouder
< 19 mm	magneet / melder	magneet / melder	optioneel
> 19 mm	magneet	melder	dwingend noodzakelijk

• Bij randdiktes van minder dan 19 mm en voldoende plaats op het raam-/deurkozijn, adviseren wij om het draadloze magneetcontact op het raam-/deurkozijn te monteren.
  (in dit geval is echter ook een omgekeerde montage mogelijk)

- Bij randdiktes van meer dan 19 mm moet het draadloze magneetcontact op de raam-/deurvleugel worden gemonteerd. Bovendien moet de 7 mm onderlegger voor de magneethouder worden gebruikt.

In ieder geval moet voor de montage eerst worden gecontroleerd of de afstand tussen melder en magneet voldoende klein is om een detectie van de magneet door het draadloze magneetcontact te garanderen.

Om het activeringsgedrag van de melder te kunnen testen, wordt aanbevolen om de magneethouder en meldersokkel provisorisch met de plakfolie zonder schroeven voor te monteren.

Daarna wordt de schroefmontage voor een veilige en blijvende bevestiging van magneethouder en meldersokkel dringend aanbevolen (voorboren is bij kunststof niet nodig).

Controleer in ieder geval vóór het vastschroeven de randdikte van de vleugel en zorg ervoor dat de schroeven niet aan de andere kant eruit steken. (Indien nodig schroeven inkorten).

Montage

In de onderstaande beschrijving is de montage van het draadloze magneetcontact op de raam-/deurvleugel beschreven.

(De montage op het raam-/deurkozijn wordt dienovereenkomstig uitgevoerd!)

10 mm

Schroefsokkel plaatsen en vastschroeven

Gaten voor de bevestigingsschroeven moeten in de richting van de muur (niet in de richting van het midden van de deur of het raam) wijzen!

(Afbeelding rechts scharnierend raam; voor links scharnierend raam dienovereenkomstige montage!)

Printplaatbehuizing plaatsen

Printplaatbehuizing in juiste positie plaatsen en aandrukken.

(Afbeelding rechts scharnierend raam; voor links scharnierend raam dienovereenkomstige montage!)

Afdekkap plaatsen (ABUS-logo zichtbaar) en aandrukken.

max. 3 mm

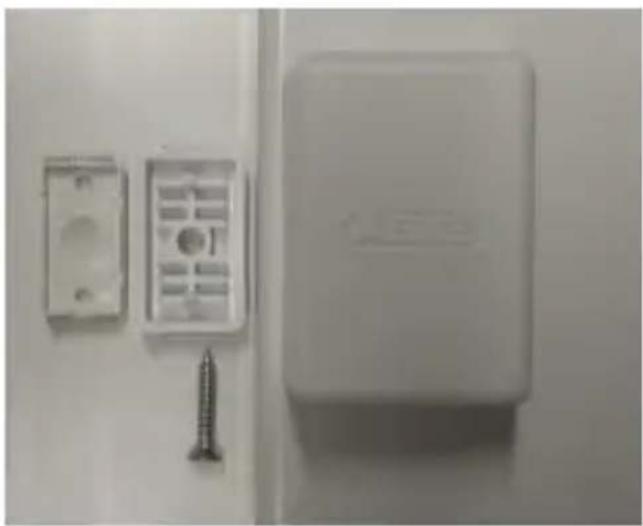

Magneethouder monteren

Tot een randdikte van max. 19 mm is de montage van de magneethouder zonder de 7 mm onderlegger mogelijk.

Zijdelingse afstand van de magneethouder tot raamvleugel max. 3 mm

Bij randhoogtes vanaf 20 mm moet de 7 mm onderlegger voor de magneethouder worden gebruikt! (De onderlegger kan de werking van het magneetcontact verbeteren).

Zijdelingse afstand tot raamvleugel max. 3 mm.

Magneethouder incl. magneet op de gemonteerde magneethouderbevestiging drukken.

Op de magneetpositie in magneethouder letten, zoals hiernaast is afgebeeld.

Batterijen vervangen

SAFT LS 14250 2.8V U-500V

Voor het vervangen van de batterijen het alarmsysteem in de instelmodus zetten of de zone onderdrukken (zie de toestelinformatie).

Voor het vervangen van de batterijen wordt de afdekkap samen met de vergrendelde printplaatbehuizing met een ruk losgetrokken en na het vervangen weer teruggezet.

LET OP

Let altijd op de juiste polen!

FUMK50020
