Produkttyp	Kabelloser Mini-Funk-Öffnungskontakt
Marke	ABUS
Modell	FUMK50020B
Abmessungen (L x B x H)	33 x 89 x 29 mm
Gewicht	ca. 53 g
Stromversorgung	Lithiumbatterie 3,6 V (Typ SAFT LS14250)
Batterielebensdauer	Bis zu 36 Monate
Funkfrequenz	868,6625 MHz / FM
Reichweite	Variiert je nach Umgebungsbedingungen
Hauptfunktionen	Überwacht das Öffnen/Schließen von Türen und Fenstern und übermittelt die Information an die Alarmzentrale
Gehäusematerial	ABS
Umgebungsklasse	I (-10 °C bis +55 °C)
Sicherheitsstufe	II
Stromverbrauch	0,03 A
Wartung und Reinigung	Batteriewechsel unter Beachtung der Polarität; Außenreinigung mit einem trockenen Tuch
Sicherheit	Sabotageschalter (Reißkontakt); integrierter Magnet
Ersatzteile und Reparierbarkeit	Ersatzbatterie SAFT LS14250; Magnetträgerhalterung 7 mm verfügbar
Montageanleitung	Montage auf Rahmen oder Flügel mit 10 mm Abstand vom Rand; max. 3 mm Abstand zwischen Magnet und Kontakt einhalten
Lieferumfang	Gehäuse der Leiterplatte, Schraubsockel, Schutzabdeckung, Magnetträgerbefestigung, 7 mm Halterung, Magnetträger, Schrauben, Batterie

Häufig gestellte Fragen - FUMK50020B ABUS

Wie installiere ich den Mini-Funk-Öffnungskontakt FUMK50020B?

Montieren Sie den Schraubsockel auf dem Rahmen oder Flügel im Abstand von 10 mm vom Rand. Setzen Sie das Leiterplattengehäuse und dann die Schutzabdeckung auf. Befestigen Sie den Magnetträger unter Einhaltung eines maximalen seitlichen Abstands von 3 mm. Beachten Sie je nach Falzstärke die Varianten in der Anleitung.

Welche Batterie wird für den FUMK50020B verwendet?

Verwenden Sie ausschließlich eine Lithiumbatterie vom Typ SAFT LS14250 (3,6 V). Laden Sie die Batterie nicht wieder auf und beachten Sie beim Austausch die Polarität.

Wie tausche ich die Batterie des ABUS-Kontakts aus?

Schalten Sie das Alarmsystem vor dem Batteriewechsel in den Installateurmodus oder blenden Sie die entsprechende Zone aus. Entfernen Sie die Schutzabdeckung mit dem Leiterplattengehäuse, legen Sie die neue Batterie unter Beachtung der Polarität ein und bauen Sie alles wieder zusammen.

Welche Reichweite hat der FUMK50020B?

Die Funkreichweite hängt von den Umgebungsbedingungen ab (Metallvorkommen, Störungen). Testen Sie die Kommunikation mit der Zentrale vor der endgültigen Montage. Vermeiden Sie Metallflächen und Störquellen.

Wie programmiere ich den Kontakt in die Alarmzonen?

Drücken Sie den Sabotageschalter (Reißkontakt), bis der Empfänger der Zentrale dies mit einem Piepton bestätigt. Einzelheiten zur Programmierung entnehmen Sie der Anleitung Ihrer Zentrale.

Kann der Kontakt an einem Fenster oder einer Tür montiert werden?

Ja, er wird idealerweise in der oberen Ecke des Rahmens oder Flügels montiert. Bei einer Falzstärke über 19 mm verwenden Sie unbedingt die 7 mm Halterung und montieren Sie den Kontakt auf dem Flügel.

Welche wichtigen Sicherheitshinweise sind zu beachten?

Nehmen Sie keine Änderungen am Produkt vor. Halten Sie den Magneten von Kindern fern (Verschluckungsgefahr). Halten Sie mindestens 20 cm Abstand zu Herzschrittmachern. Werfen Sie die Batterie nicht ins Feuer oder Wasser.

Was tun, wenn die Zentrale den Kontakt nicht erkennt?

Überprüfen Sie den Abstand zwischen Magnet und Kontakt (max. 3 mm). Stellen Sie sicher, dass die Batterie eingelegt ist und die Polarität stimmt. Testen Sie die Kommunikation vor der Montage. Halten Sie den Kontakt von Metallflächen fern.

Ist der FUMK50020B mit allen ABUS-Zentralen kompatibel?

Dieser Funkkontakt arbeitet mit kompatiblen ABUS-Alarmzentralen auf 868,6625 MHz. Die Kompatibilitätsliste finden Sie in der Anleitung Ihrer Zentrale oder auf der ABUS-Website.

Wie reinige ich den Öffnungskontakt?

Reinigen Sie die Außenseite des Gehäuses mit einem trockenen, weichen Tuch. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel. Vermeiden Sie jeden Kontakt mit Wasser.

BEDIENUNGSANLEITUNG FUMK50020B ABUS

Secvest Mini-Funk-Öffnungsmelder

Installationsanleitung

[DE] Mini-Funk-Öffnungsmelder Installation instructions

[GB] Mini wireless opening detector Instructions d'installation

[FR) Mini contact d'ouverture radio Installatiehandleiding

[NL] Draadloos mini-magneetcontact Installationsvejledning

Sicherheitshinweise ....- 5 -

Lieferumfang....- 6 -

Technische Daten ....- 6 -

Inbetriebnahme....- 7 -

Einlernen des Melders in Zonen....- 7 -

Reichweite - 8 -

Montageort - 8 -

Montage....- 10 -

Batteriewechsel....- 13 -

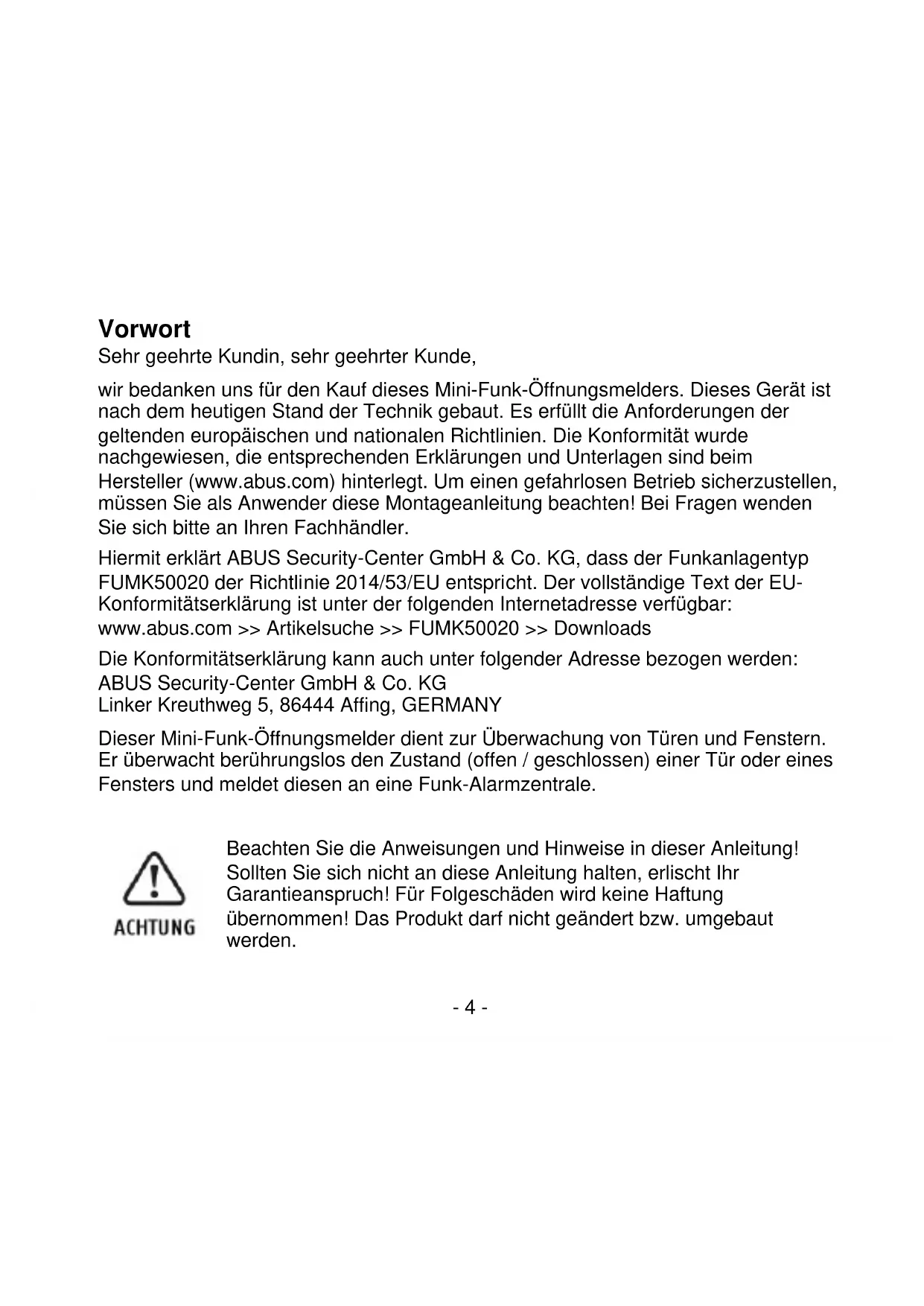

Vorwort

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Mini-Funk-Öffnungsmelders. Dieses Gerät ist nach dem heutigen Stand der Technik gebaut. Es erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller (www.abus.com) hinterlegt. Um einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Montageanleitung beachten! Bei Fragen wenden Sie sich bitte an Ihren Fachhändler.

Hiermit erklärt ABUS Security-Center GmbH & Co. KG, dass der Funkanlagentyp FUMK50020 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.abus.com >> Artikelsuche >> FUMK50020 >> Downloads

Die Konformitätserklärung kann auch unter folgender Adresse bezogen werden: ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5, 86444 Affing, GERMANY

Dieser Mini-Funk-Öffnungsmelder dient zur Überwachung von Türen und Fenstern. Er überwacht berührungslos den Zustand (offen / geschlossen) einer Tür oder eines Fensters und meldet diesen an eine Funk-Alarmzentrale.

Beachten Sie die Anweisungen und Hinweise in dieser Anleitung! Sollten Sie sich nicht an diese Anleitung halten, erlischt Ihr Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Das Produkt darf nicht geändert bzw. umgebaut werden.

Batteriewarnhinweise

Das Gerät wird über eine 3,6V Lithium Batterie mit Gleichspannung versorgt. Um eine lange Lebensdauer zu garantieren und Brände und Verletzungen zu vermeiden beachten Sie bitte die folgenden Hinweise:

• Entsorgen Sie die Batterie nicht über den Hausmüll.
• Die Batterie darf keiner Wärmequelle oder Sonneneinstrahlung direkt aufbewahrt werden.
  • Die Batterie darf nicht verbrannt werden.
  • Die Batterie darf nicht mit Wasser in Berührung kommen.
  • Die Batterie darf nicht zerlegt, angestochen oder beschädigt werden.
  • Die Batteriekontakte dürfen nicht kurzgeschlossen werden.
  • Die Batterie darf nicht in die Hände von Kleinkindern gelangen.
  • Die Batterie ist nicht wieder aufladbar.

Sicherheitshinweise

Das gesamte Produkt darf nicht geändert bzw. umgebaut werden. Ebenfalls sollte ein Fingerkontakt mit der Platine vermieden werden.

Vorsicht im Umgang mit Magneten:

• Gefahr des Einklemmens der Finger!
• Produkt von Kindern fernhalten werden verschluckbarer Kleinteile.
• Insbesondere beim Verschlucken des Magneten ist unverzüglich ärztliche Hilfe in Anspruch zu nehmen.
• Kredit- oder EC-Karten mit Magnetstreifen könnten geschädigt werden.
• Für Personen mit Herzschrittmacher, Defibrillator oder sonstigen implantierten Geräten gilt: Der Magnet kann solche Geräte negativ beeinflussen, daher insbesondere bei der Montage ausreichenden Abstand (ca. 20 cm) zwischen Magnet und implantiertem Gerät einhalten.

Lieferumfang

(1.) Platinenhehäuse
(2.) Anschraubsockel
(3.) Abdeckhaube
(4.) Magnethalterbefestigung
(5.) Unterlage 7 mm
(6.) Magnethalter
(7.) Befestigungsschrauben
(8.) Batterie

1. 2. 3. 4. 5. 6. 7. 8.

Technische Daten

Spannungsversorgung: 3,6 V Li/Thionylchlorid

Batterietyp: SAFT LS1425 (bitte ausschließlich diesen Batterietyp verwenden!)

Stromaufnahme: 0,03 A

Funkfrequenz: 868,6625 MHz / FM

Gewicht: ca. 53 g

Umweltklasse: I (-10 bis +55 °C)

Batterielaufzeit: bis zu 36 Monaten

Gehäusematerial: ABS

Abmaße (LxBxH): 33 x 89 x 29 mm

Sicherheitsgrad: II

Inbetriebnahme

Setzen Sie die Batterie in den Funk-Öffnungsmelder ein.

Beachten Sie die Polung!

SAFT LS 14250 3.6V 0% LI-50Cr2

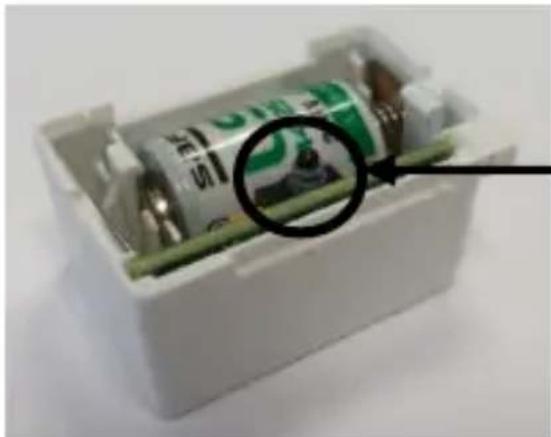

Einlernen des Melders in Zonen

Siehe jeweilige Geräteinformation. Betätigen Sie den Sabotageschalter (Wandabrisskontakt), bis der Empfänger den Empfang des Signals durch einen Piepton bestätigt.

Reichweite

Die Reichweite ist abhängig von den Umgebungsbedingungen. Prüfen Sie die Kommunikation des Melders zur Alarmzentrale vor der Montage.

Montieren Sie den Melder:

• nicht auf oder in der Nähe von Metallflächen!
• nicht unter 1 m Abstand zu Gas-, Wasser- oder Stromleitungen!
• nicht in der Nähe von elektronischen Geräten wie z.B. Computern, Kopierern oder anderen Sendern und Störquellen!

Montageort

Optimaler Montageort für den Funköffnungsmelder ist die obere Ecke Ihres Fenster-/Tür-Rahmens oder -Flügels. Achten Sie darauf, dass Sie den Melder auf einer ebenen Fläche installieren, so dass der Sabotageschalter (Wandabrisskontakt) zuverlässig schaltet.

Der Funk-Öffnungsmelder kann sowohl auf dem Fensterrahmen, als auch auf dem Fensterflügel montiert werden.

Der Montageort ist je nach den örtlichen Gegebenheiten zu wählen:

Falzstärke	Fenster-/Tür-Rahmen	Fenster-/Tür-Flügel	7 mm Magnethalter-Unterlage
< 19 mm	Magnet / Melder	Magnet / Melder	optional
> 19 mm	Magnet	Melder	zwingend erforderlich

• Bei Falzstärken unter 19 mm und ausreichendem Platz auf dem Fenster-/Tür-Rahmen, empfehlen wir die Montage des Funk-
  Öffnungsmelders auf dem Fenster-/Tür-Rahmen.
  (möglich ist in diesem Fall aber auch eine umgekehrte Montage)

- Bei Falzstärken über 19 mm sind die Montage des Funk-Öffnungsmelders auf dem Fenster-/Tür-Flügel, sowie das Verwenden der 7 mm Magnethalter-Unterlage zwingend erforderlich.

Vor der Montage ist in jedem Fall zu prüfen, ob der Abstand zwischen Melder und Magnet ausreichend gering ist, um eine Detektion des Magneten durch den Funk-Öffnungsmelder zu gewährleisten.

Um das Auslöseverhalten des Melders testen zu können, ist es empfehlenswert Magnethalter und Meldersockel provisorisch mit der aufgesetzten Klebefolie ohne Schrauben vorzumontieren.

Anschließend ist eine Schraubmontage zur sicheren und dauerhaften Befestigung von Magnethalter und Meldersockel unbedingt empfohlen (vorbohren bei Kunststoff nicht nötig).

Prüfen Sie in jedem Fall vor der Verschraubung die Falzstärke des Flügels und vermeiden Sie das Austreten der Schrauben auf der Gegenseite. (Gegebenenfalls Schrauben kürzen).

Montage

In der folgenden Beschreibung ist die Montage des Funk-Öffnungsmelders auf dem Fenster-/Tür-Flügel beschrieben.

(Die Installation auf dem Fenster-/Tür-Rahmen erfolgt sinngemäß!)

10 mm

Anschraubsockel positionieren und anschrauben

Löcher für die Befestigungsschrauben müssen in Richtung Wand (nicht in Richtung Tür-/Fenstermitte) zeigen!

Abstand von der Tür-/Fensterkante: 10 mm

(Abbildung Fenster DIN rechts; für eine Montage DIN links sinngemäß!)

Platinengehäuse aufsetzen

Platinengehäuse lagerichtig aufsetzen und andrücken.

(Abbildung Fenster DIN rechts; für eine Montage DIN links sinngemäß!)

Abdeckhaube aufsetzen

Abdeckhaube aufsetzen (ABUS-Logo lesbar) und andrücken.

max. 3 mm

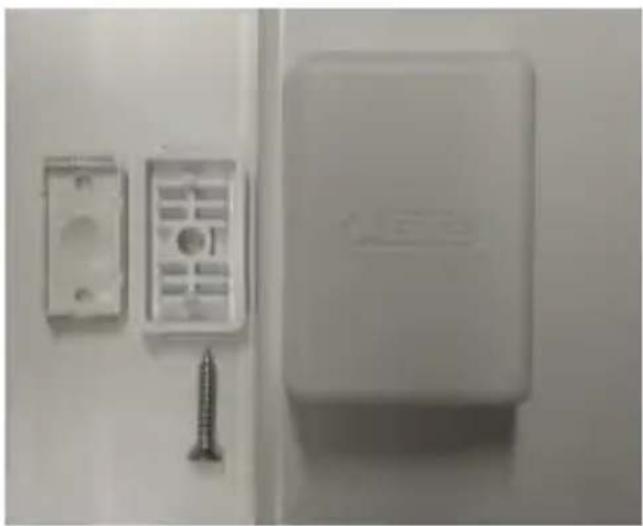

Magnethalter montieren

Bis zu einer Falzstärke von max. 19 mm ist die Montage des Magnethalters ohne die 7 mm Unterlage möglich.

Seitlicher Abstand des Magnethalters zum Fensterflügel max. 3 mm

Bei Falzhöhen ab 20 mm ist die Verwendung der 7 mm Magnethalter Unterlage erforderlich! (Die Unterlage kann die Funktion des Magnetkontaktes verbessern).

Seitlicher Abstand zum Fensterflügel ebenfalls max. 3 mm.

Magnethalter inkl. Magnet auf die montierte Magnethalterbefestigung aufdrücken.

Magnetlage im Magnethalter gemäß nebenstehender Abbildung beachten.

Batteriewechsel

SAFT LS 14250 2.8V U-500V

Vor dem Batteriewechsel Alarmanlage in den Errichtermodus versetzen oder die jeweilige Zone ausblenden (siehe entsprechende Geräteinformation).

Für einen Batteriewechsel wird die Abdeckhaube zusammen mit dem eingerasteten Platinengehäuse ruckartig abgezogen und nach Batteriewechsel wieder aufgesetzt.

Beachten Sie die Polung!
