Type de produit	Mini contact d'ouverture radio sans fil
Marque	ABUS
Modèle	FUMK50020B
Dimensions (L x l x H)	33 x 89 x 29 mm
Poids	Environ 53 g
Alimentation	Pile lithium 3,6 V (type SAFT LS14250)
Autonomie de la pile	Jusqu'à 36 mois
Fréquence radio	868,6625 MHz / FM
Portée	Variable selon les conditions ambiantes
Fonctions principales	Surveille l'ouverture/fermeture des portes et fenêtres et transmet l'information à la centrale d'alarme
Matériau du boîtier	ABS
Classe environnementale	I (-10 °C à +55 °C)
Niveau de sécurité	II
Consommation électrique	0,03 A
Entretien et nettoyage	Remplacement de la pile en respectant la polarité ; nettoyage extérieur avec un chiffon sec
Sécurité	Interrupteur anti-sabotage (contact d'arrachage) ; aimant intégré
Pièces détachées et réparabilité	Pile de rechange SAFT LS14250 ; support de porte-aimant 7 mm disponible
Instructions de montage	Montage sur châssis ou battant avec distance de 10 mm du bord ; respecter l'écart max. de 3 mm entre aimant et contact
Contenu de la livraison	Boîtier du circuit imprimé, socle vissable, cache de protection, fixation porte-aimant, support 7 mm, porte-aimant, vis, pile

FOIRE AUX QUESTIONS - FUMK50020B ABUS

Comment installer le mini contact d'ouverture radio FUMK50020B ?

Montez le socle vissable sur le châssis ou le battant à 10 mm du bord. Positionnez le boîtier du circuit imprimé, puis le cache de protection. Fixez le porte-aimant en respectant un écart latéral maximum de 3 mm. Consultez la notice pour les variantes selon l'épaisseur de feuillure.

Quelle pile utiliser pour le FUMK50020B ?

Utilisez exclusivement une pile lithium de type SAFT LS14250 (3,6 V). Ne rechargez pas la pile et respectez la polarité lors du remplacement.

Comment remplacer la pile du contact ABUS ?

Avant de remplacer la pile, mettez le système d'alarme en mode installateur ou masquez la zone correspondante. Retirez le cache de protection avec le boîtier du circuit imprimé, insérez la nouvelle pile en respectant la polarité, puis remontez le tout.

Quelle est la portée du FUMK50020B ?

La portée radio dépend des conditions ambiantes (présence de métal, interférences). Testez la communication avec la centrale avant le montage définitif. Évitez les surfaces métalliques et les sources d'interférences.

Comment programmer le contact dans les zones d'alarme ?

Appuyez sur l'interrupteur anti-sabotage (contact d'arrachage) jusqu'à ce que le récepteur de la centrale confirme par un bip sonore. Consultez la notice de votre centrale pour les détails de programmation.

Le contact peut-il être monté sur une fenêtre ou une porte ?

Oui, il se monte idéalement dans le coin supérieur du châssis ou du battant. Pour une épaisseur de feuillure supérieure à 19 mm, utilisez obligatoirement le support de 7 mm et montez le contact sur le battant.

Quelles sont les précautions de sécurité importantes ?

Ne modifiez pas le produit. Tenez l'aimant hors de portée des enfants (risque d'ingestion). Respectez une distance d'au moins 20 cm avec les stimulateurs cardiaques. Ne jetez pas la pile au feu ou à l'eau.

Que faire si la centrale ne détecte pas le contact ?

Vérifiez la distance entre l'aimant et le contact (max. 3 mm). Assurez-vous que la pile est en place et que la polarité est correcte. Testez la communication avant le montage. Éloignez le contact des surfaces métalliques.

Le FUMK50020B est-il compatible avec toutes les centrales ABUS ?

Ce contact radio fonctionne avec les centrales d'alarme ABUS compatibles 868,6625 MHz. Consultez la liste de compatibilité dans la notice de votre centrale ou sur le site ABUS.

Comment nettoyer le contact d'ouverture ?

Nettoyez l'extérieur du boîtier avec un chiffon sec et doux. N'utilisez pas de produits chimiques ou abrasifs. Évitez tout contact avec l'eau.

MODE D'EMPLOI FUMK50020B ABUS

Instructions d'installation

[FR) Mini contact d'ouverture radio

Secvest Mini contact d'ouverture radio

[FR] Mini contact d'ouverture radio Installatiehandleiding

[NL] Draadloos mini-magneetcontact Installationsvejledning

Avertissement relatif à la pile....- 4 -

Consignes de sécurité....- 4 -

Étendue de la livraison ....- 5 -

Caractéristiques techniques....- 5 -

Programmation du contact dans les zones d'alarme ......- 6 -

Portée ....- 7 -

Lieu de montage ....- 7 -

Montage....- 9 -

Remplacement de la pile....- 12 -

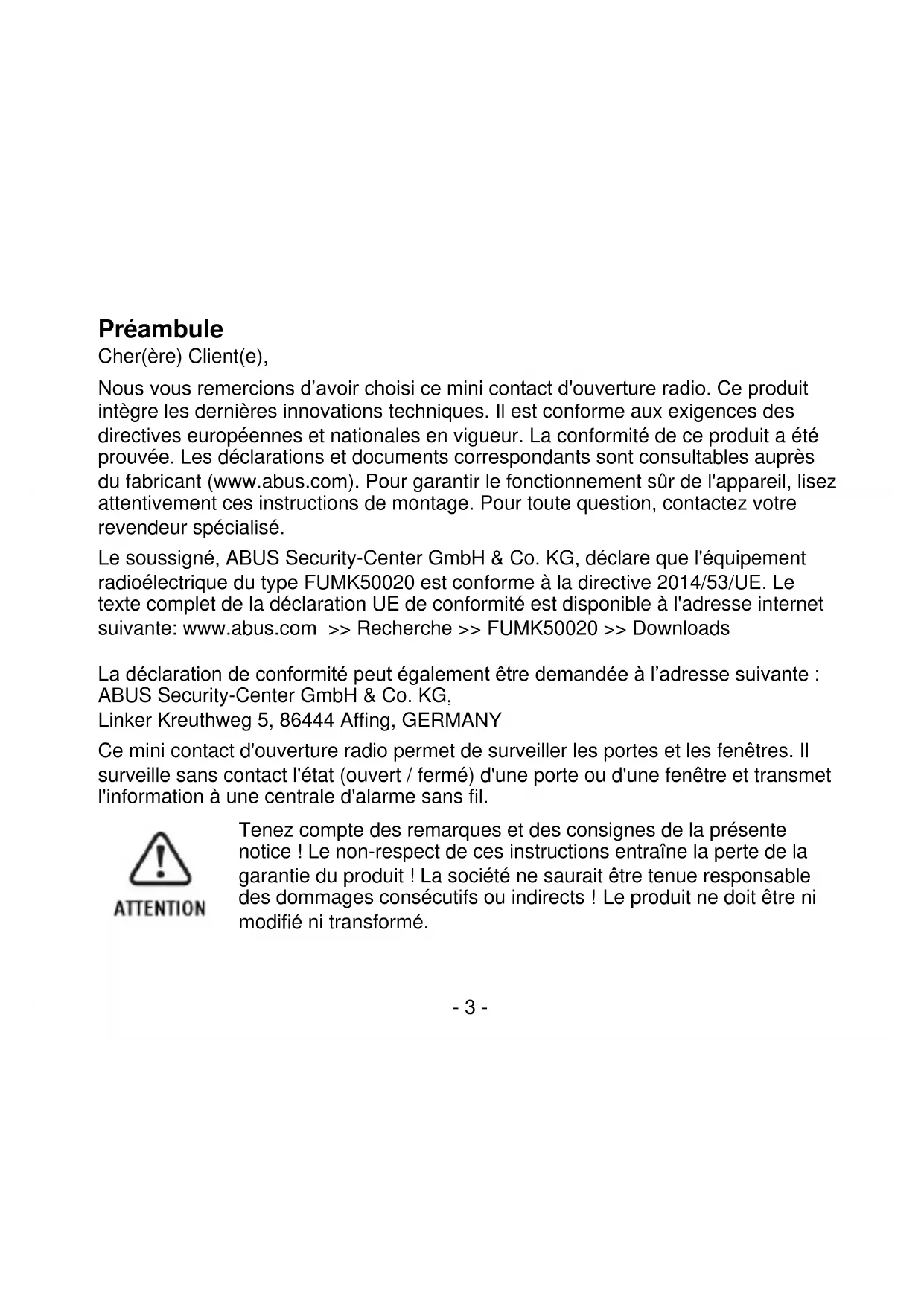

Préambule

Cher(ère) Client(e),

Nous vous remercions d'avoir choisi ce mini contact d'ouverture radio. Ce produit intègre les dernières innovations techniques. Il est conforme aux exigences des directives européennes et nationales en vigueur. La conformité de ce produit a été prouvée. Les déclarations et documents correspondants sont consultables auprès du fabricant (www.abus.com). Pour garantir le fonctionnement sûr de l'appareil, lisez attentivement ces instructions de montage. Pour toute question, contactez votre revendeur spécialisé.

Le soussigné, ABUS Security-Center GmbH & Co. KG, déclare que l'équipement radioélectrique du type FUMK50020 est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: www.abus.com >> Recherche >> FUMK50020 >> Downloads

La déclaration de conformité peut également être demandée à l'adresse suivante : ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY

Ce mini contact d'ouverture radio permet de surveiller les portes et les fenêtres. Il surveille sans contact l'état (ouvert / fermé) d'une porte ou d'une fenêtre et transmet l'information à une centrale d'alarme sans fil.

Tenez compte des remarques et des consignes de la présente notice ! Le non-respect de ces instructions entraîne la perte de la garantie du produit ! La société ne saurait être tenue responsable des dommages consécutifs ou indirects ! Le produit ne doit être ni modifié ni transformé.

Avertissement relatif à la pile

L'appareil est alimenté en courant continu par une pile lithium de 3,6 V. Pour prolonger la durée de vie de la pile et éviter les incendies et les blessures, veuillez respecter les instructions suivantes :

• Ne jetez pas la pile avec les ordures ménagères.
• La pile ne doit pas être exposée à une source de chaleur ou le rayonnement direct du soleil.
• La pile ne doit pas être brûlée.
• La pile ne doit pas entrer en contact avec de l'eau.
• La pile ne doit pas être démontée, percée ni endommagée.
• Les contacts de la pile ne doivent pas être court-circuités.
• Tenir la pile hors de la portée des enfants en bas âge.
• La pile n'est pas rechargeable.

Consignes de sécurité

Le produit, dans son intégralité, ne doit être ni modifié ni transformé. Éviter de toucher le circuit imprimé avec les doigts.

Prudence dans la manipulation des aimants :

• Risque de coïncement des doigts !
• Tenir le produit hors de la portée des enfants car il contient des pièces de petite taille qu'ils risquent d'avaler.
• Consulter immédiatement un médecin, surtout en cas d'ingestion de l'aimant.
• Les cartes de crédit et de retrait à bande magnétique risquent d'être endommagées.
• Les règles suivantes doivent être respectées avec les personnes porteuses d'un stimulateur cardiaque, d'un défibrillateur ou d'autres appareils implantés : L'aimant peut nuire au fonctionnement de ce type d'appareil. C'est pourquoi lors du montage, il convient de maintenir une distance suffisante (env. 20 cm) entre l'aimant et l'appareil implanté.

Étendue de la livraison

(17.) Boîtier du circuit imprimé
(18.) Socle vissable
(19.) Cache de protection
(20.) Fixation du porte-aimant
(21.) Support 7 mm
(22.) Porte-aimant
(23.) Vis de fixation
(24.) Pile

1. 2. 3. 4. 5. 6. 7. 8.

Caractéristiques techniques

Alimentation électrique : 3,6 V Li/chlorure de thionyle

Type de pile : SAFT LS1425 (utiliser exclusivement ce type de pile !)

Consommation d'électricité : 0,03 A

Fréquence radio : 868,6625 MHz / FM

Dimensions (L x l x H) : 33 x 89 x 29 mm

Classe environnementale : I (-10 à +55 °C)

Autonomie de la pile : jusqu'à 36 mois

Matériau du boîtier : ABS

Poids : env. 53 g

Niveau de sécurité : II

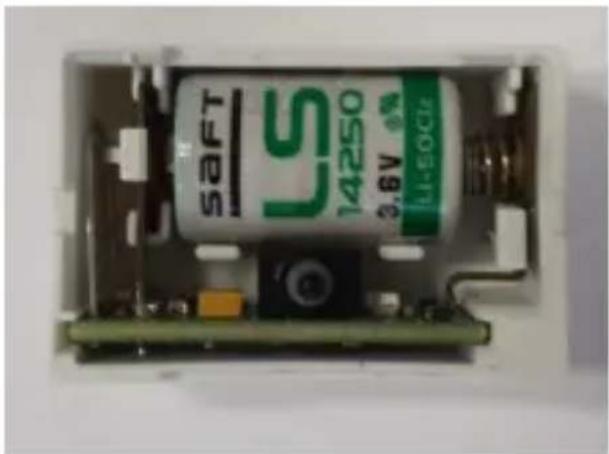

Mise en service

Insérez la pile dans le contact d'ouverture radio.

ATTENTION

Respectez la polarité !

SAFT LS 14250 3.6V 0% Li-50Cr2

Programmation du contact dans les zones d'alarme

Voir les informations de l'appareil. Appuyez sur l'interrupteur anti- sabotage (contact d'arrachage du boîtier mural) jusqu'à ce que le récepteur confirme la réception du signal par un bip sonore.

Portée

La portée dépend des conditions ambiantes. Avant le montage, vérifiez que le contact communique correctement avec la centrale d'alarme.

Ne pas monter le contact :

• sur ou à proximité de surfaces métalliques
• à moins d'un mètre de conduites de gaz, d'eau ou de câbles électriques
• à proximité d'appareils électroniques, comme des ordinateurs, des photocopieurs ou d'autres émetteurs et sources d'interférences.

Lieu de montage

Le contact d'ouverture radio se fixe idéalement dans le coin supérieur d'un châssis de fenêtre / chambranle de porte ou d'un battant de fenêtre / porte. Veillez à fixer le contact sur une surface plane afin que l'interrupteur anti-sabotage (contact d'arrachage du boîtier mural) se déclenche correctement.

Le contact d'ouverture radio peut également se fixer sur le châssis ou le battant d'une fenêtre.

Choisissez un lieu de montage adapté aux conditions sur site :

Épaisseur de feuillure	Châssis de fenêtre / chambranle de porte	Battant de fenêtre / porte	Support de porte-aimant 7 mm
< 19 mm	Aimant / contact	Aimant / contact	en option
> 19 mm	Aimant	Contact	obligatoire

• Si l'épaisseur de feuillure est inférieure à 19 mm et si l'espace est suffisant sur le châssis de fenêtre / chambranle de porte, nous recommandons de monter le contact d'ouverture radio sur le châssis de fenêtre / chambranle de porte. (Dans ce cas, le montage à l'envers est également possible.)
• Si l'épaisseur de feuillure est supérieure à 19 mm, le montage du contact d'ouverture radio sur le battant de fenêtre / porte et l'utilisation du support de porte-aimant de 7 mm sont obligatoires.

Avant le montage et dans tous les cas, vérifiez si l'écart entre le contact et l'aimant est suffisamment faible pour garantir la détection de l'aimant par le contact d'ouverture radio.

Pour tester le déclenchement du contact, il est recommandé de pré-monter provisoirement le porte-aimant et le socle du contact avec le film adhérent appliqué et sans vis.

Ensuite, le vissage sera obligatoire pour fixer durablement le porte-aimant et le socle du contact (pré-perçage inutile dans le plastique).

Vérifiez toujours l'épaisseur de feuillure du battant avant le vissage et évitez que les vis ne ressortent du côté opposé. (Au besoin, les raccourcir).

Montage

Le montage du contact d'ouverture radio sur le battant de fenêtre / porte est décrit ci-après.

(Procédez de même pour l'installation sur le châssis de fenêtre / chambranle de porte !)

10 mm

Positionner le socle vissable et visser

Les trous des vis de fixation doivent pointer vers le mur (pas vers le milieu de la porte / fenêtre) !

Distance par rapport au bord de la porte / fenêtre : 10 mm

(Illustration fenêtre DIN droite ; pour le montage DIN gauche, adaptez le sens !)

Poser le boîtier du circuit imprimé

Posez le boîtier du circuit imprimé et appuyez dessus. (Illustration fenêtre DIN droite ; pour le montage DIN gauche, adaptez le sens !)

Poser le cache de protection

Posez le cache de protection (logo ABUS lisible) et appuyez dessus.

max. 3 mm

Monter le porte-aimant

Jusqu'à une épaisseur de feuillure de 19 mm, le montage du porte-aimant est possible sans support de 7 mm.

Écart latéral entre le porte-aimant et le battant de fenêtre 3 mm max.

Pour une hauteur de feuillure de 20 mm minimum, il est nécessaire d'utiliser le support de porte-aimant de 7 mm ! (Le support peut améliorer le fonctionnement du contact magnétique).

Écart latéral de 3 mm max par rapport au battant de fenêtre.

Appuyez le porte-aimant avec l'aimant dans la fixation du porte-aimant.

La position de l'aimant dans le porte-aimant doit être similaire à celle illustrée ci-contre.

Remplacement de la pile

SAFT LS 14250 2.8V U-500V

Avant de remplacer la pile, réglez le système d'alarme en mode installateur ou masquez la zone d'alarme correspondante (voir les informations correspondantes de l'appareil).

Avant de remplacer la pile, retirez le cache de protection avec le boîtier du circuit imprimé encliqueté et remettez-les en place après le remplacement.

Respectez la polarité !
