Merk	ABUS
Model	AZ4210
Producttype	Bedieningselement voor inbraakalarmsysteem TERXON L
Afmetingen (H x B x D)	134 mm x 134 mm x 23 mm
Gewicht	200 g
Voeding	12 V DC
Stroomverbruik	90 mA max.
Display	LCD 2 regels van 16 tekens
Zones	2 DEOL-zones met anti-maskeringsfunctie
Uitgangen	1 transistoruitgang, negatief schakelend, 100 mA max.
Bedrijfstemperatuurbereik	-10 °C tot 55 °C
Maximale luchtvochtigheid	96%
Hoofdfuncties	In-/uitschakelen met sleutelkaarten (lage frequentie, bereik 120 mm), weergave systeemstatus en alarmen, zonebeheer, volume-instelling ingebouwde luidspreker
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen schurende middelen of oplosmiddelen.
Veiligheid	Installatie door een professional aanbevolen. Koppel de voeding los voordat u ingrepen uitvoert.
Reserveonderdelen en repareerbaarheid	Reserveonderdelen op aanvraag verkrijgbaar. Reparatie door een erkend centrum.
Algemene informatie	Ontworpen voor het TERXON L alarmsysteem. Compatibel met de 8-zone bedrade uitbreidingen. Wordt geleverd met montageplaat.

Veelgestelde vragen - AZ4210 ABUS

Hoe installeer ik het bedieningselement AZ4210?

Zorg ervoor dat de voeding van de centrale is uitgeschakeld. Gebruik de montageplaat als boormal, laat de kabels door, schroef de montageplaat vast, sluit alle kabels aan, plaats de jumpers en schakelaars volgens de instructies en bevestig het bedieningselement op de montageplaat.

Hoe schakel ik het systeem in of uit met de sleutelkaart?

Houd de sleutelkaart binnen 120 mm van het bedieningselement. De interne spoel detecteert de kaart en schakelt het systeem in of uit. Detectie werkt door hout, steen, gips, glas of plastic heen.

Wat betekent het rode lampje op het bedieningselement?

Het rode lampje gaat branden bij meerdere alarmen (twee of meer) als de MIMIC LED-jack is aangesloten. Het kan worden geconfigureerd voor andere functies.

Hoe stel ik het volume van de luidspreker in?

Gebruik de potentiometer gemarkeerd met VOL op de printplaat om het volume van de interne luidspreker en aangesloten externe luidsprekers in te stellen.

Kan ik extra detectoren aansluiten op het bedieningselement?

Ja, het bedieningselement beheert twee DEOL (FSL)-zones met antimaskering. Detectoren kunnen worden aangesloten als NC of NO. Voeding voor detectoren kan worden geleverd via de klemmen A (+12 V) en B (0 V).

Hoe verander ik het adres van het bedieningselement?

Wijzig het adres door jumpers op de ADDRESS 1, 2, 3, 4 pinnen te plaatsen. Zonder jumper is het standaardadres 5. Elk adres moet uniek zijn. Na wijziging de spanning opnieuw inschakelen.

Wat moet ik doen als het scherm uit blijft?

Controleer of de 12 V voeding aanwezig is en of het netlampje brandt. Als de achtergrondverlichting is uitgeschakeld (jumper BACK LIGHT niet geplaatst), druk dan op een toets om deze tijdelijk in te schakelen.

Kan het bedieningselement worden gebruikt met een 8-zone bedrade uitbreiding?

Ja, maar bij aansluiting op een 8-zone bedrade uitbreiding zijn de ingebouwde zones van het bedieningselement niet beschikbaar.

Hoe reset ik het bedieningselement?

Een reset kan worden uitgevoerd door de voeding uit en weer in te schakelen. Voor een volledige reset raadpleegt u de installatiehandleiding van de TERXON L centrale.

Wat zijn de onderhoudsvoorzorgsmaatregelen?

Reinig met een zachte, droge doek. Gebruik geen chemicaliën. Vermijd overmatig vocht en extreme temperaturen.

GEBRUIKSAANWIJZING AZ4210 ABUS

LCD-bedieningselement Installatie-instructies (NL) 16

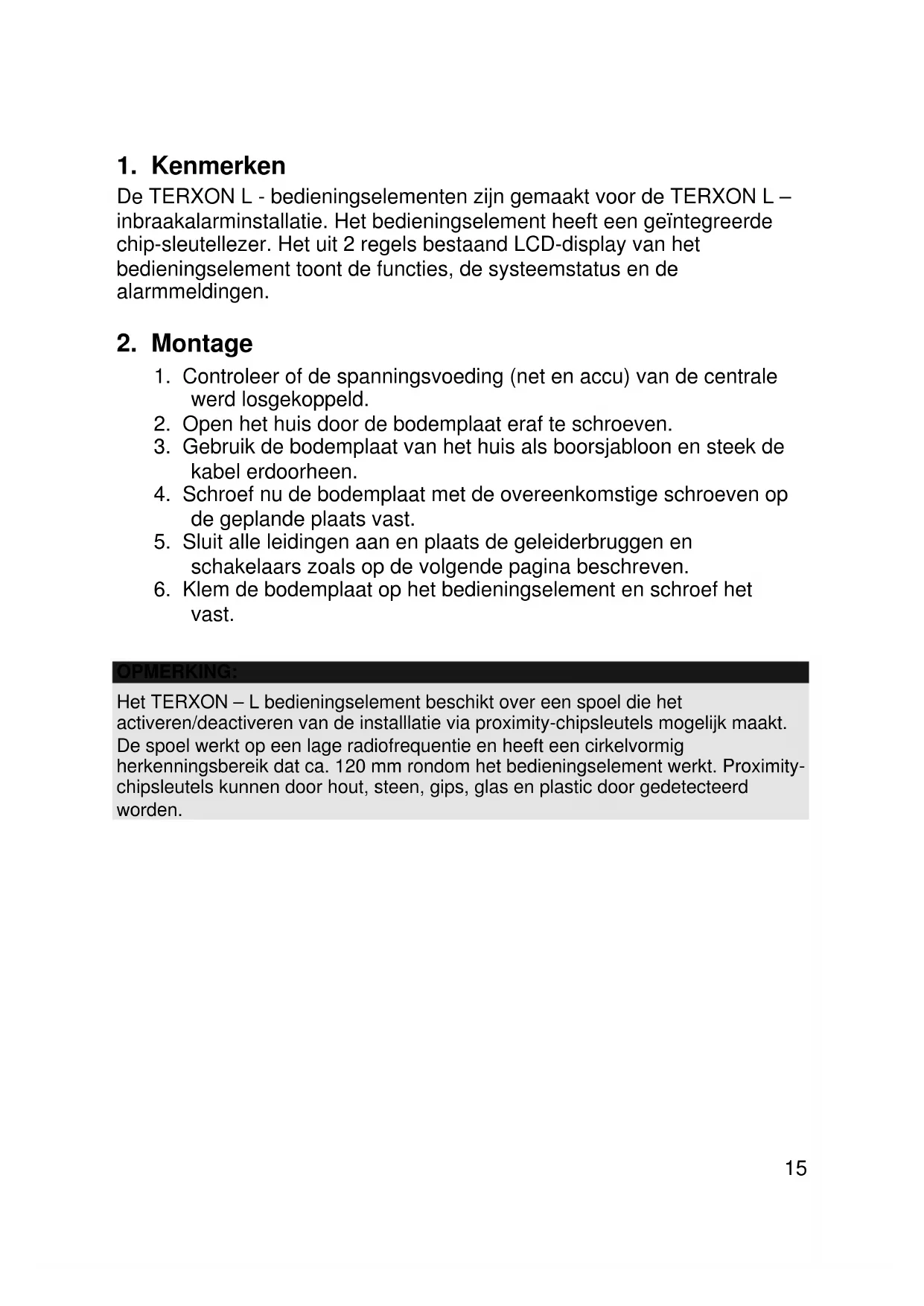

De TERXON L - bedieningselementen zijn gemaakt voor de TERXON L - inbraakalarminstallatie. Het bedieningselement heeft een geïntegreerde chip-sleutellezer. Het uit 2 regels bestaand LCD-display van het bedieningselement toont de functies, de systeemstatus en de alarmmeldingen.

2. Montage

1. Controleer of de spanningsvoeding (net en accu) van de centrale werd losgekoppeld.
2. Open het huis door de bodemplaat eraf te schroeven.
3. Gebruik de bodemplaat van het huis als boorsjabloon en steek de kabel erdoorheen.
4. Schroef nu de bodemplaat met de overeenkomstige schroeven op de geplande plaats vast.
5. Sluit alle leidingen aan en plaats de geleiderbruggen en schakelaars zoals op de volgende pagina beschreven.
6. Klem de bodemplaat op het bedieningselement en schroef het vast.

OPMERKING:

Het TERXON – L bedieningselement beschikt over een spoel die het activeren/deactiveren van de installatie via proximity-chipsleutels mogelijk maakt. De spoel werkt op een lage radiofrequentie en heeft een cirkelvormig herkenningsbereik dat ca. 120 mm rondom het bedieningselement werkt. Proximity-chipsleutels kunnen door hout, steen, gips, glas en plastic door gedetecteerd worden.

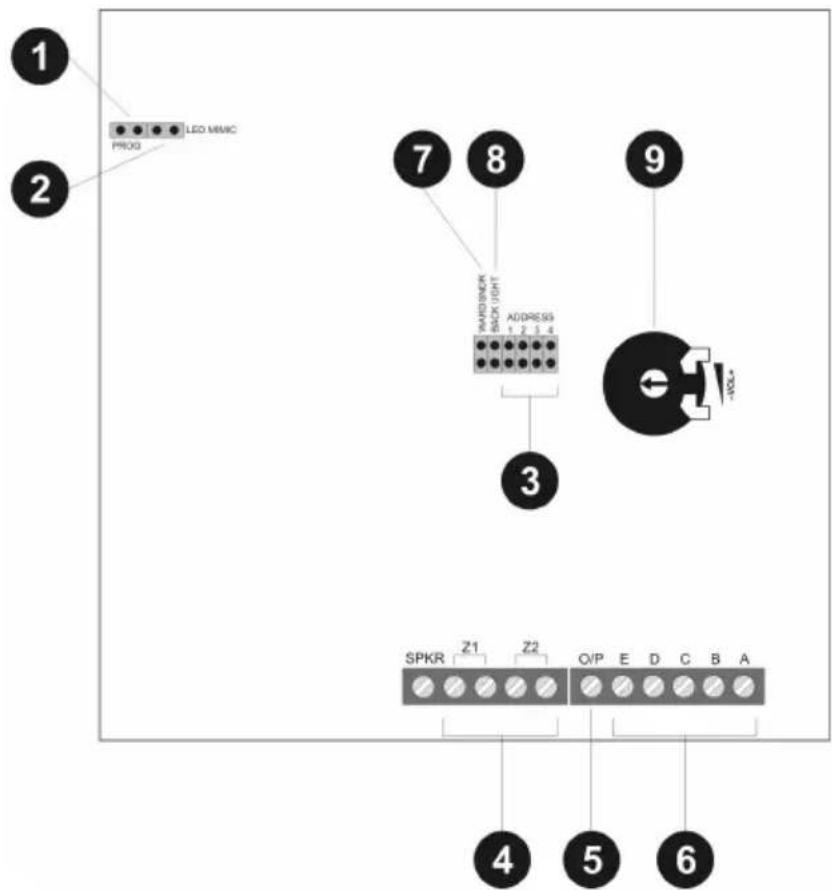

3. Componenten en bedrading

1.) PROG

In de fabrieksinstelling zijn de PROG-contacten niet erin gestoken. Steek de geleiderbruggen alleen erin als u een verhoogd BUS-protocol naar de centrale wilt zenden.

Opmerking:

De net-LED brandt als er 12V-spanning is aangesloten. Een ernstige fout wordt als alarm op het bedieningselement weergegeven.

2.) LED MIMIC

Door deze brug erin te steken gaat de rode LED van het bedieningselement branden als de uitgang van het bedieningselement of uitgang nr. 1 van de draaduitbreiding is aangesloten. In de fabrieksinstelling is de uitgang op "meervoudig alarm" ingesteld, waarbij de LED brandt als er twee alarmmeldingen optreden. Verwijder de geleiderbruggen als de LED niet gebruikt hoeft te worden (alleen spannings-LED actief).

3.) ADDRESS

Verander het adres van de bedieningselementen in 1, 2, 3 of 4 door de afzonderlijke bruggen erin te steken. Het weglaten van de geleiderbrug legt het adres 5 vast. Het aantal bedieningselementen hangt van de soort bedrading en van het netwerknummer af. Meer informatie hierover vindt u in de installatie-instructies van de TERXON L.

Elk adres kan maar één keer worden gegeven. Na het veranderen van het adres moet de spanning opnieuw worden aangesloten.

4.) Zonebedrading (optioneel)

Het bedieningselement ondersteunt de DEOL (FSL)-bedrading van twee zones. De aansluiting van melders met of zonder afdekking is mogelijk. Lees in de installatie-instructies van de centrale na hoe de bedrading moet worden aangesloten.

De contacten van de melders zijn normaal gesproken NC (normaal gesloten); Als u de instelling NO (normaal open) wilt, moet u de overeenkomstige zones omkeren.

Opmerking: Als het bedieningselement op een draaduitbreiding met 8 zones wordt aangesloten, kunnen de zones niet worden gebruikt.

Opmerking: Als de spanningsvoeding van de melder via het bedieningselement moet lopen, zijn er twee extra leidingen voor de verbindingen naar de aansluitingen A (+12V DC) en B (0V) nodig (zie installatie-instructies).

5.) Bedrading van de uitgangen (optioneel)

In de voorinstelling staat de O/P (transistor) op 12V DC en schakelt op 0V na het activeren van de uitgang. Deze uitgang kan op verzoek bij de programmering worden omgekeerd.

Opmerking: De uitgang is alleen actief als er alleen bedieningselementen (max. 5 stuks) op één bus zijn aangesloten.

6.) Bedrading naar de alarmcentrale/Draaduitbreiding

Normaal gesproken wordt er een 8 x 0,22 mm² alarmkabel gebruikt. Let in gebieden met veel stoorfrequenties op het gebruik van afgeschermde kabels (zie installatie-instructies).

De spanningsvoeding mag op de bedieningselementen niet onder 10,5V DC dalen (aanbeveling min. 12V). Is de spanning te laag, verdubbel dan de spanningsleidingen met overgebleven aders of gebruik een extra spanningsvoeding.

E D C B A E D C B A A B C D E

7.) WARD SNDR

Werd de uitgang van het bedieningselement als type "controle signaalgever" geprogrammeerd en de geleiderbrug erin gestoken, dan klinkt de luidspreker alleen voor geselecteerde deelbereiken. Meer informatie vindt u in de installatie-instructies.

8.) BACK LIGHT

Zonder geleiderbrug (voorinstelling) – De verlichting van het display en van de cijfertoetsen is uitgeschakeld. Als er een toets wordt ingedrukt, dan brandt de verlichting 5 seconden lang met volle lichtsterkte.

9.) Volume instellen

Met deze potentiometer kunt u het volume van de interne signaalgever en van de aangesloten luidsprekers regelen.

Bedrading van de luidsprekers (optioneel)

Externe 16 Ohm luidspreker (volgt interne luidspreker).

SPKR Z1 Z2 QIP E D C B A

Stroomopname 90m	A max. bij 12V DC
Display 2 regels met	elk 16 letters
Zones 2 zones, DEOL	met anti-masking
Uitgangen 1 uitgang	negatief schakelend, 100mA maximaal
Afmetingen 134mm x 134mm x 23mm (HxBxD)
Gewicht 200g
Bedrijfstemperatuur	-10 tot 55°C
Luchtvochtigheid maximaal 96%
