Produkttype	Aftagelig nøgleafbryder til alarmsystem
Mærke	ABUS
Model	SE1100
Mål (overflademontering)	85 x 114 x 42 mm (L x H x D)
Mål (indbygningsmontage)	106 x 134 x 42 mm (L x H x D)
Vægt	450 g
LED strømforsyning	10–15 V DC, 2 mA max pr. LED
Kontaktbelastning	30 V DC / 0,5 A
Beskyttelsesklasse	IP55
Antal kontakter	3 (omskiftere)
Montagetype	Overflade- eller indbygningsmontage
Hovedfunktioner	Tænd/sluk for alarmsystem, styring af enheder, permanent eller impuls kontakt
Display	To-farvet LED (rød/gul)
Beskyttelse	Dækkontakt, vægafrivningssikring (overflade), cylinderbeskyttelsesroset
Vedligeholdelse og rengøring	Rengør med en tør og ikke-slibende klud. Brug ikke kemikalier.
Sikkerhed	Åbnings- og afrivningsdetektion, cylinder af ABUS kvalitet
Reservedele og reparerbarhed	Kontakt ABUS kundeservice for reservedele
Generelle oplysninger	Overholder EU-direktiver. Leveres med hus skruer, vinklet svensknøgle, pakning, tætningsplade, dyvler og monteringsskruer.

Ofte stillede spørgsmål - SE1100 ABUS

Hvordan installerer jeg ABUS SE1100 nøgleafbryderen?

For at installere afbryderen, løsn dækslets skruer med den vinklede svensknøgle, fjern dækslet, derefter de to skruer på monteringspladen. Træk forsigtigt monteringspladen opad. Marker og bor monteringshullerne i væggen. Før kablet gennem den forberedte åbning, fastgør bagsiden til væggen, tilslut terminalerne i henhold til diagrammet, og sæt derefter monteringspladen og dækslet på igen, stram skruerne godt.

Hvordan skifter man fra permanent kontakt til impuls kontakt?

Ved levering er afbryderen indstillet til permanent kontakt. For at skifte til impuls, fjern den øverste del af klemmen ved trykknapperne. Efter denne ændring fungerer afbryderen i impulstilstand.

Hvad betyder de røde og gule LED'er?

Betydningen af LED'erne afhænger af tilslutningen og det tilsluttede system. Generelt indikerer den røde LED, at systemet er aktiveret eller låst, mens den gule LED kan indikere en standby-tilstand eller en fejl. Se manualen til dit alarmsystem for en præcis fortolkning.

Er afbryderen egnet til udendørs brug?

Ja, med en beskyttelsesklasse IP55 er den beskyttet mod støv og vandstråler. Den kan bruges udendørs, forudsat at monteringsbetingelserne (overflade- eller indbygningsmontage) overholdes, og den medfølgende pakning anvendes.

Kan denne afbryder bruges til at styre en garagedør?

Ja, afbryderen kan bruges til at styre andre elektroniske enheder som garagedøre, takket være dens omskifterkontakter. Sørg for at overholde den maksimale kontaktbelastning (30 V DC / 0,5 A) og tilslut systemet korrekt.

Hvilke kabler skal tilsluttes?

Terminalerne på stiklisten (8) gør det muligt at tilslutte LED-strømkabler og styrekontakter. Se tilslutningsdiagrammet i vejledningen for at forbinde ledningerne korrekt i henhold til den ønskede brug (permanent eller impuls).

Hvordan fjerner jeg monteringspladen til installation?

Efter at have løsnet dækslets skruer og fjernet det, skru de to skruer på monteringspladen til venstre og højre for cylinderen af. Træk derefter forsigtigt monteringspladen opad for at frigøre den fra huset.

Hvad gør jeg, hvis nøglen ikke drejer?

Kontrollér, at nøglen er skubbet helt ind, og at den er den rigtige. Hvis den stadig ikke drejer, kan cylinderen være blokeret. Brug ikke overdreven kraft. Kontakt ABUS kundeservice for at få hjælp.

Er afbryderen kompatibel med alle alarmsystemer?

Denne afbryder er designet til at fungere med de fleste alarmsystemer og andre enheder, der bruger en tør kontakt. Sørg for, at spændingen og strømmen i dit system svarer til afbryderens specifikationer (30 V DC / 0,5 A max).

Hvor finder jeg reservedele?

For reservedele (cylinder, nøgle, pakning osv.), kontakt venligst ABUS kundeservice eller besøg deres officielle hjemmeside. Det anbefales kun at bruge originale dele for at sikre sikkerheden og korrekt funktion.

BRUGSANVISNING SE1100 ABUS

Installationsvejledning 21

SE1000

SE1100

Vorwort

Noglekontakt Installationsvejledning 21

SE1000

SE1100

Preface

Dear Customer,

Installationsvejledning 21

SE1000

SE1100

Préface

Installationsvejledning 21

SE1000

SE1100

Prefazione

Egregio Cliente,

Installationsvejledning 21

SE1000

SE1100

Voorwoord

Geachte klant,

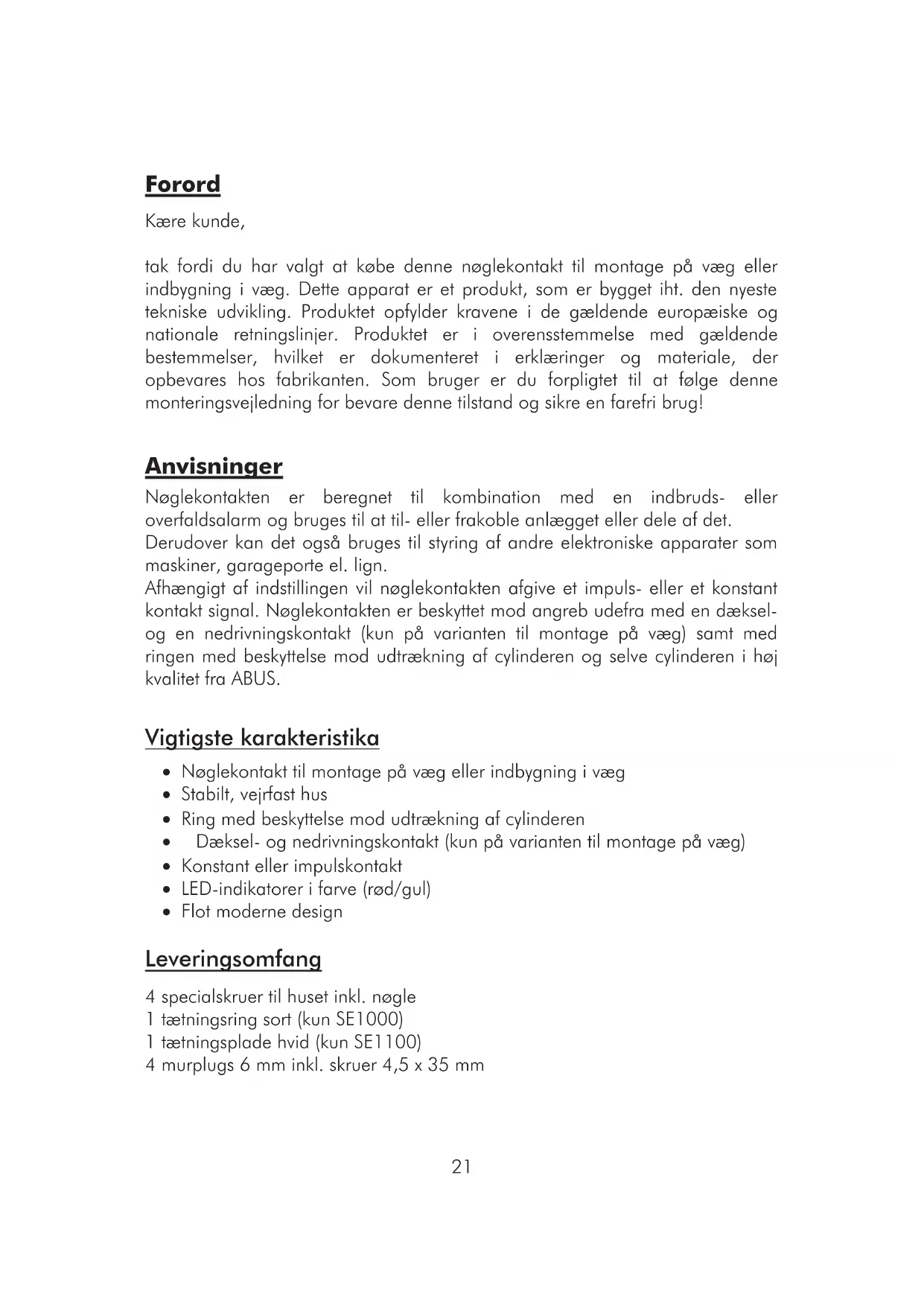

tak fordi du har valgt at kobe donne noglekontakt til montage pa væg ell er indbygning i væg. Dette apparat er et produit, som er bygget iht. den nyeste tekniske udvikling. Produktet opfylder kravene i de gældende europæiske og nationale retningslinjer. Produktet er i overensstemmelse med gældende bestemmelser, hvilket er dokumenteret i erklæringer og materiale, der opbevares hos fabrikanten. Som bruger er du forpligtet til at følge denen monteringsvejledning for bevare dette tilstand og sikre en farefri brig!

Anvisninger

Noglekontakten er beregnet til kombination med en indbruds-ller overfaldsalarm og bruges til at til-ller frakoble anlagget aller dele af det.

Derudover kan det och bruges til styring af andre elektroniske apparater som maskiner, garageporte el. lign.

Afhengigt af indstillingen vil noglekontakten afgive et impuls-ller et konstant kontakt signal. Noglekontakten er beskyttet mod angreb udefra med en dakselog en nedrivningskontakt (kun pa varianten til montage pa vag) somt med ringen med beskyttelse mod udtraekning af cylinderten og delve cylinderten i hoj kvalitet fra ABUS.

Vigtigste karakteristika

• Nøglekontakt til montage på væg eller indbygning i væg
• Stabilt, vejrfast hus
• Ring med beskytelse mod udtraekning of cylinderen
  Daksel- og nudrivningskontakt (kun pa varianten til montage pa vae)
• Konstant aller impulskontakt
• LED-indikatorer i farve (rəd/gul)
• Flot moderne design

Leveringsomfang

4 specialskruer til huset inkl. nogle
1 taelningsring sort (kun SE1000)
1 taelningsplade hvid (kun SE1100)
4 murplugs 6 mm inkl. skruer 4,5 x 35 mm

Beskrivelse

1 Printkortholder
2 Vægbefaestigelse
3 Kabelindf.org

Tilslutninger

Anmærkning:

Den beskrevne kontaktstilling gælder for det tilfælde at husets daeksel er Åbent.

Ändring af koblingsadfærden (impuls-/konstant Kontakt)

1. Ved levering er noglekontakten indstillet til konstant kontaktsignal. For at ændre detteskal du gå frem på folgende在这方面：

2. Fjern den overste del af klemmen pa kontakfladerne og drej den til sider.

3. Nu arbeider noglekontakten som impulsgiver.

Installation

1. Løsn dækselskruerne med den medfolgende tapnøgle og tag husets dæksel af.
2. Fjern de to printkortskruer til venstre og hore for cylinderten.
3. Traek forsigtigt printkortet ved cylinderten op.
4. Brug bagsiderne af noglekontaktens hus til at markere, hvor den skal befaestiges (2). Bor derefter montagehullerne.
5. Før tilslutningskablet gennem Åbningen, der er beregnet til det.
6. Montér bagvæggen på eller i væggen.
7. Opref forbindelsene på klemlisten (8) som beskrevet.
8. Sæt printkortet i igen, sæt husets dæksel (1) på igen og stram dækselskruerne. Vær opmaerk som på, at tætningsringen ligger glat i husets rille.

Tekniske specifikationer

Spændingsforsyning LED 10 - 15 VDC
Maks. strømforbrug pr. LED 2mA
Tilladelig strømstyrke 30V DC / 0,5A
Mål - montering på væg	85 x 114 x 42mm (b x h x d)
Mål - indbygning i væg	106 x 134 x 42mm (b x h x d)
Beskyttelsesklasse IP55
Antal kontakter	3 (skiftekontakter)
Vægt 450g
