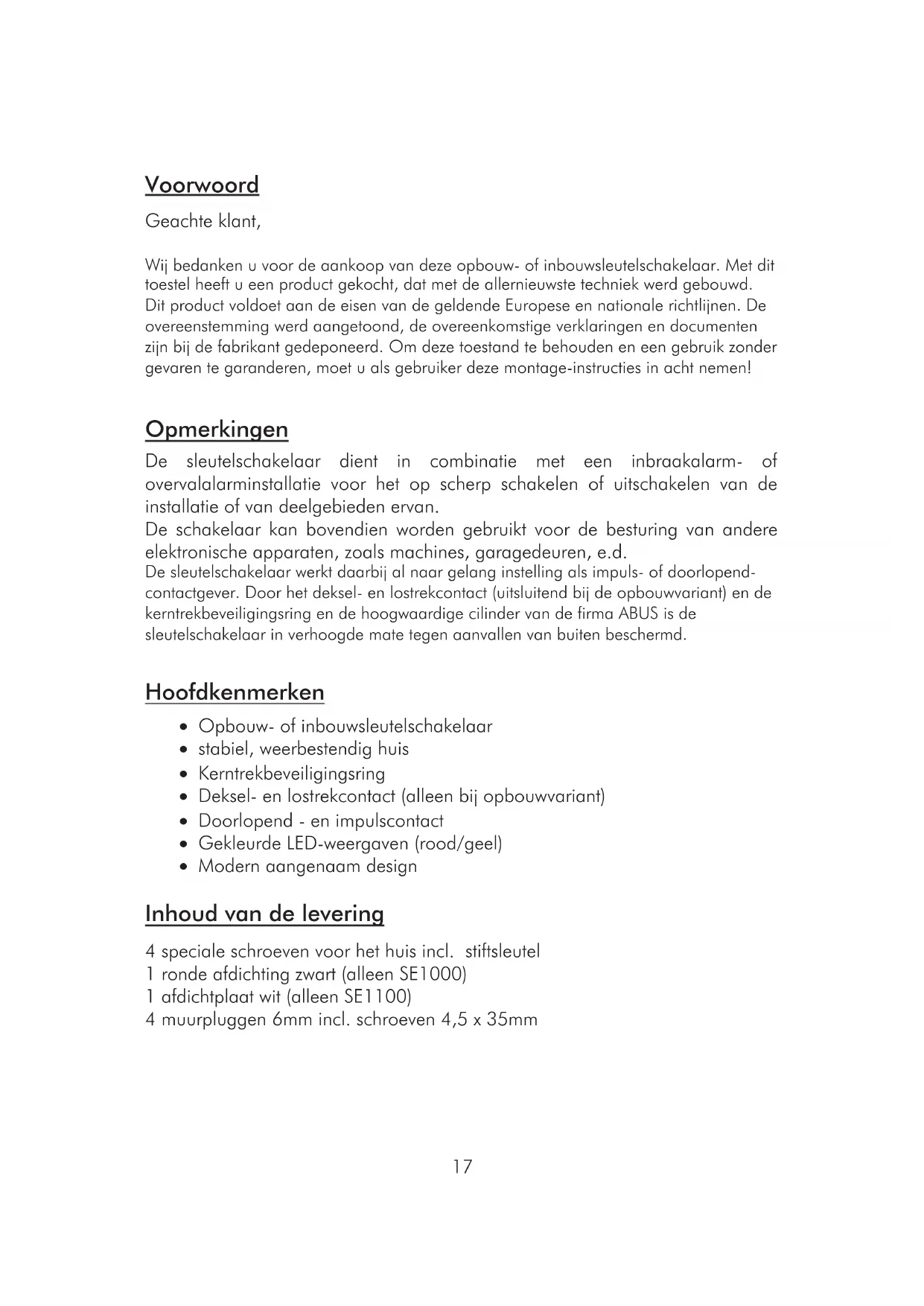

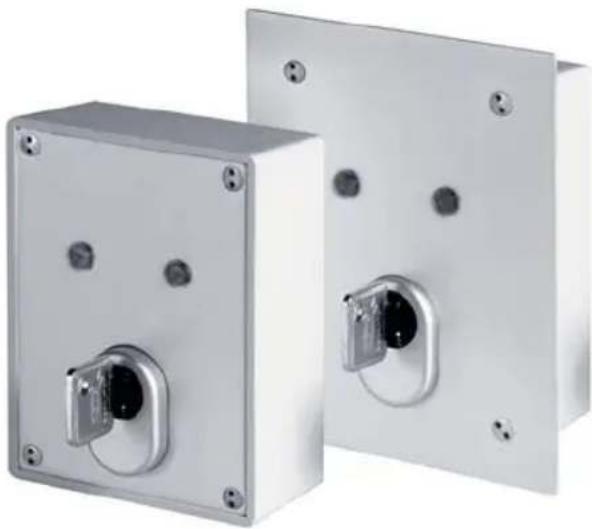

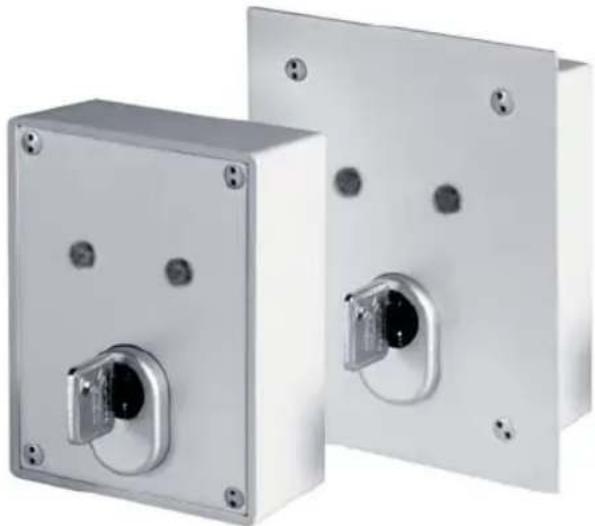

• SE1000 SE1100 Schlüsselschalter Installationsanleitung Voorwoord Geachte klant, Wij bedanken u voor de aankoop van deze opbouw- of inbouwsleutelschakelaar. Met dit toestel heeft u een product gekocht, dat met de allernieuwste techniek werd gebouwd. Dit product voldoet aan de eisen van de geldende Europese en nationale richtlijnen. De overeenstemming werd aangetoond, de overeenkomstige verklaringen en documenten zijn bij de fabrikant gedeponeerd. Om deze toestand te behouden en een gebruik zonder gevaren te garanderen, moet u als gebruiker deze montage-instructies in acht nemen! Opmerkingen De sleutelschakelaar dient in combinatie met een inbraakalarm- of overvalalarminstallatie voor het op scherp schakelen of uitschakelen van de installatie of van deelgebieden ervan. De schakelaar kan bovendien worden gebruikt voor de besturing van andere elektronische apparaten, zoals machines, garagedeuren, e.d. De sleutelschakelaar werkt daarbij al naar gelang instelling als impuls- of doorlopend- contactgever. Door het deksel- en lostrekcontact (uitsluitend bij de opbouwvariant) en de kerntrekbeveiligingsring en de hoogwaardige cilinder van de firma ABUS is de sleutelschakelaar in verhoogde mate tegen aanvallen van buiten beschermd. Hoofdkenmerken x Opbouw- of inbouwsleutelschakelaar x stabiel, weerbestendig huis x Kerntrekbeveiligingsring x Deksel- en lostrekcontact (alleen bij opbouwvariant) x Doorlopend - en impulscontact x Gekleurde LED-weergaven (rood/geel) x Modern aangenaam design Inhoud van de levering 4 speciale schroeven voor het huis incl. stiftsleutel 1 ronde afdichting zwart (alleen SE1000) 1 afdichtplaat wit (alleen SE1100) 4 muurpluggen 6mm incl. schroeven 4,5 x 35mm18 Beschrijving p. 117

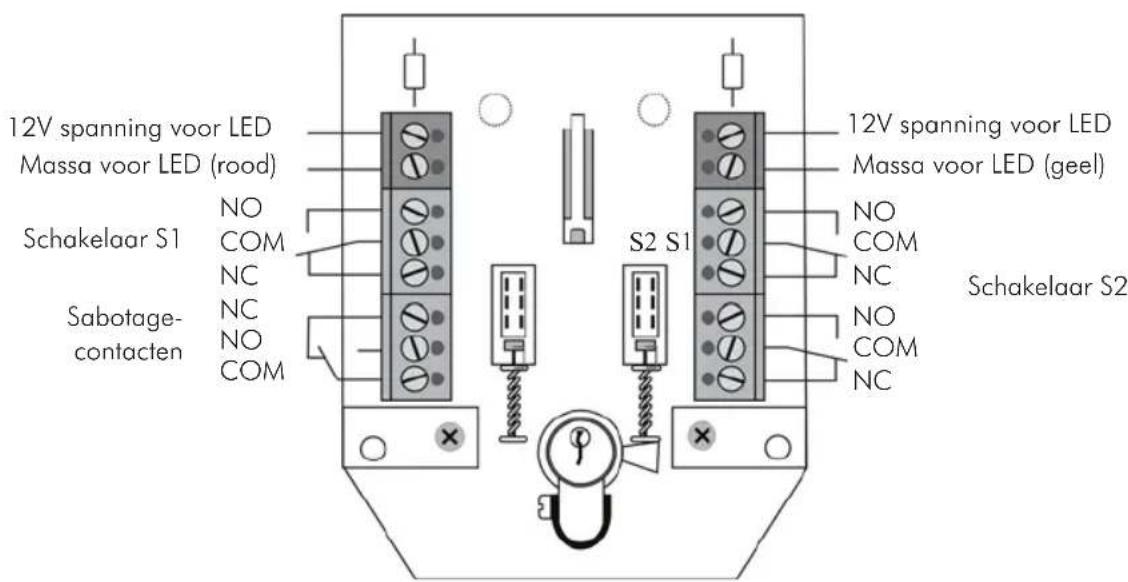

Afb. 1 huis open (met printplaat) Afb. 2 huis zonder printplaat 1 printplaathouder 2 wandbevestiging 3 kabelinvoer Opmerking: De beschreven schakelaarstand geldt voor het geval dat het deksel van het huis open is. Massa voor LED (geel) Schakelaar S2 12V spanning voor LED

COM Sabotage- contacten Schakelaar S1 12V spanning voor LED Massa voor LED (rood)

AansluitingenVeranderen van het schakelgedrag (impuls- /doorlopend contact)

1. Bij levering is de sleutelschakelaar als

doorlopend-contactgever ingesteld. Voor het veranderen gaat u als volgt te werk:

2. Verwijder het bovenste deel van de klem op

de toetsen en leg dit aan de zijkant neer.

3. De sleutelschakelaar werkt nu als

impulsgever. Installatie

1. Draai met de bijgevoegde stiftsleutel de schroeven voor het deksel eruit en

haal het deksel van het huis eraf.

2. Verwijder de beide schroeven van de printplaat links en rechts van de

3. Trek de printplaat aan de cilinder er voorzichtig naar boven uit.

4. Gebruik de achterkanten van het huis van de sleutelschakelaar voor het

markeren van de bevestigingen (2). Boor dan de houdergaten.

5. Steek het aansluitsnoer door de daarvoor bestemde opening.

6. Bevestig de achterwand op of in de wand.

7. Sluit de verbindingen op de klemmenstrip (8) zoals beschreven aan.

8. Plaats de printplaat weer, zet het deksel van het huis (1) er weer op en

draai de schroeven voor het deksel vast. Let er daarbij op dat de afdichtring precies in de groef van het huis ligt.

Spanningsvoeding LED 10 – 15 VDC Max. stroomopname per LED 2mA Contactbelastbaarheid 30V DC /0,5A Afmetingen opbouw 85 x 114 x 42mm (BxHxD) Afmetingen inbouw 106 x 134 x 42mm (BxHxD) Beschermingsgraad IP55 Aantal contacten 3 (wisselaar) Gewicht 450g De fabrikant behoudt zich het recht voor om technische wijzigingen zonder voorafgaande aankondiging uit te voeren. doorlo
