SE1100 - Sistema di allarme ABUS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Interruttore a chiave rimovibile per sistema di allarme
Marchio	ABUS
Modello	SE1100
Dimensioni (montaggio a vista)	85 x 114 x 42 mm (L x A x P)
Dimensioni (montaggio a incasso)	106 x 134 x 42 mm (L x A x P)
Peso	450 g
Alimentazione LED	10-15 V CC, 2 mA max per LED
Carico dei contatti	30 V CC / 0,5 A
Grado di protezione	IP55
Numero di contatti	3 (invertitori)
Tipo di montaggio	A vista o a incasso
Funzioni principali	Attivazione/disattivazione del sistema di allarme, comando di dispositivi, contatto permanente o impulsivo
Display	LED bicolore (rosso/giallo)
Protezione	Contatto del coperchio, antistrappo a muro (a vista), rosone di protezione del cilindro
Manutenzione e pulizia	Pulire con un panno asciutto e non abrasivo. Non utilizzare prodotti chimici.
Sicurezza	Rilevamento di apertura e strappo, cilindro di qualità ABUS
Pezzi di ricambio e riparabilità	Contattare il servizio post-vendita ABUS per i pezzi di ricambio
Informazioni generali	Conforme alle direttive europee. Fornito con viti della scatola, chiave maschio piegata, guarnizione, piastra di tenuta, tasselli e viti di fissaggio.

Domande frequenti - SE1100 ABUS

Come installare l'interruttore a chiave ABUS SE1100?

Per installare l'interruttore, allentare le viti del coperchio con la chiave maschio piegata, rimuovere il coperchio, poi le due viti della piastra. Rimuovere delicatamente la piastra dall'alto. Segnare e forare i fori di fissaggio nel muro. Introdurre il cavo attraverso l'apertura prevista, fissare la parte posteriore al muro, collegare i morsetti secondo lo schema, quindi rimontare la piastra e il coperchio stringendo bene le viti.

Come passare dalla modalità contatto permanente alla modalità impulsiva?

Alla consegna, l'interruttore è impostato su contatto permanente. Per passare a impulsivo, rimuovere la parte superiore della pinza a livello dei pulsanti. Dopo questa modifica, l'interruttore funziona in modalità impulsiva.

Qual è il significato dei LED rosso e giallo?

Il significato dei LED dipende dal collegamento e dal sistema connesso. Generalmente, il LED rosso indica che il sistema è attivato o bloccato, mentre il LED giallo può indicare uno stato di attesa o un guasto. Consultare il manuale del proprio sistema di allarme per un'interpretazione precisa.

L'interruttore è adatto per uso esterno?

Sì, con un grado di protezione IP55, è protetto contro polvere e getti d'acqua. Può essere utilizzato all'esterno, a condizione di rispettare le condizioni di montaggio (a vista o a incasso) e di utilizzare la guarnizione di tenuta fornita.

Si può usare questo interruttore per comandare una porta da garage?

Sì, l'interruttore può essere utilizzato per comandare altri dispositivi elettronici come porte da garage, grazie ai suoi contatti invertitori. Assicurarsi di rispettare il carico massimo dei contatti (30 V CC / 0,5 A) e di cablare correttamente il sistema.

Quali cavi collegare?

I morsetti della barretta (8) consentono di collegare i cavi di alimentazione dei LED e i contatti di comando. Fare riferimento allo schema di collegamento nel manuale per collegare correttamente i fili in base all'utilizzo desiderato (permanente o impulsivo).

Come rimuovere la piastra per l'installazione?

Dopo aver allentato le viti del coperchio e averlo rimosso, svitare le due viti della piastra situate a sinistra e a destra del cilindro. Quindi tirare delicatamente la piastra dall'alto per sganciarla dal corpo.

Cosa fare se la chiave non gira?

Verificare che la chiave sia inserita completamente e che sia quella giusta. Se ancora non gira, il cilindro potrebbe essere bloccato. Non usare forza eccessiva. Contattare il servizio post-vendita ABUS per assistenza.

L'interruttore è compatibile con tutti i sistemi di allarme?

Questo interruttore è progettato per funzionare con la maggior parte dei sistemi di allarme e altri dispositivi che utilizzano un contatto pulito. Assicurarsi che la tensione e la corrente del proprio sistema corrispondano alle specifiche dell'interruttore (30 V CC / 0,5 A max).

Dove trovare i pezzi di ricambio?

Per qualsiasi pezzo di ricambio (cilindro, chiave, guarnizione, ecc.), contattare il servizio post-vendita ABUS o visitare il loro sito ufficiale. Si consiglia di utilizzare solo pezzi originali per garantire la sicurezza e il corretto funzionamento.

MANUALE UTENTE SE1100 ABUS

Interruttore a chiave

Istruzioni per l'installazione 13

Sleutelschakelaar

Interruttore a chiave Istruzioni per l'installazione 13

Interruttore a chiave

Istruzioni per l'installazione 13

Sleutelschakelaar

Interruttore a chiave

ISTRUZIONI PER L'INSTALLAZIONE

Schlusselschafter

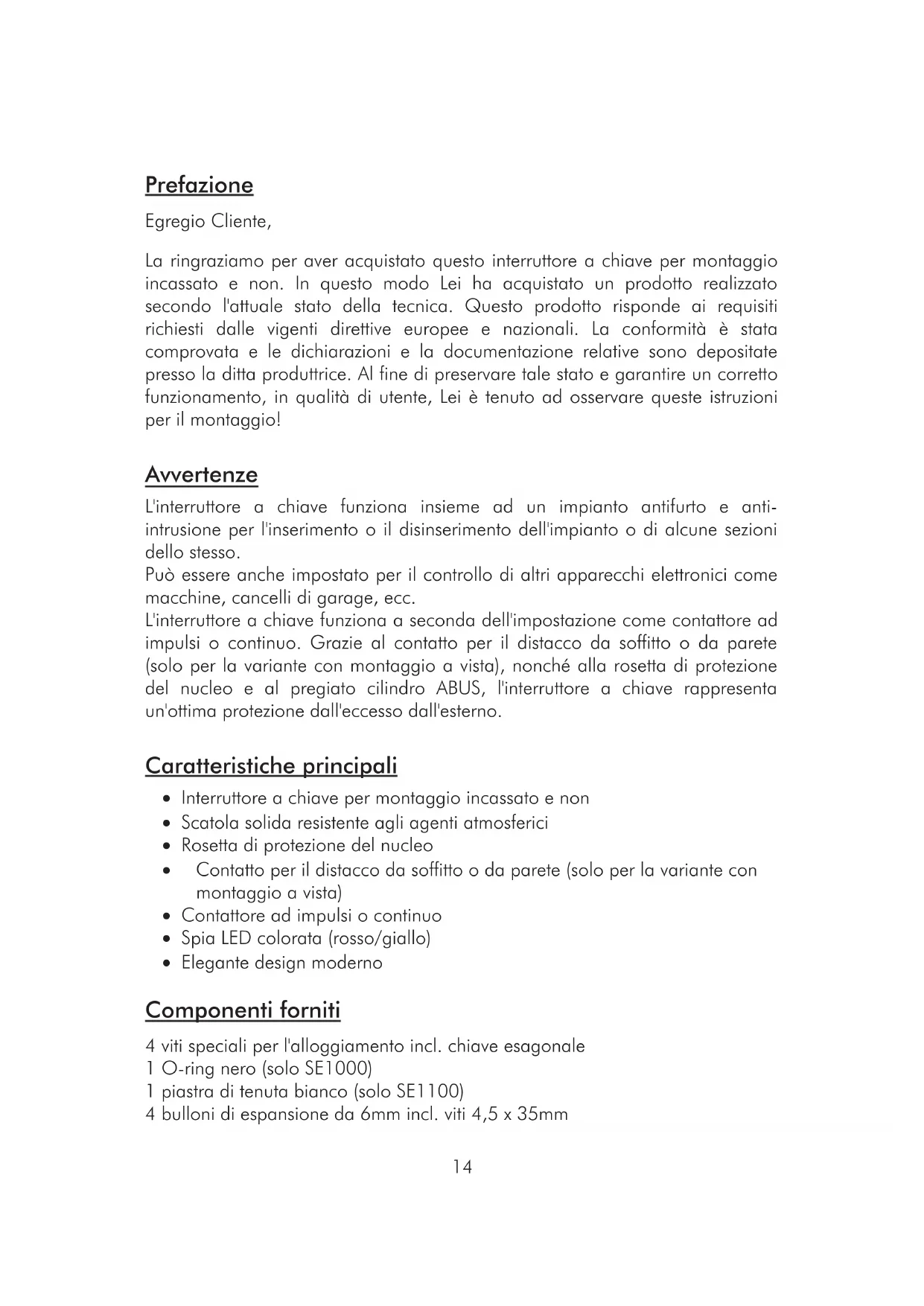

La ringraziamo per aver acquistato quello interruttoro a chiave per montaggio incassato e non. In quello modo Lei ha acquistato un prodotto realizzato secondo l'attuale stato della tecnica. Questo prodotto risponde ai requisiti richiesti dalle vigenti direttive europee e nazionali. La conformità è stata comprovata e le dichiarazioni e la documentazione relative sono depositate presso la ditta produttrice. Al fine di preservare tale stato e garantire un corretto funzionamento, in qualità di utente, Lei è tenuto ad osservare QUESTe istruzioni per il montaggio!

Avertenze

L'interruttore a chiave funziona insieme ad un impianto antifurto e anti-intruzione per l'inserimento o il disinserimento dell'impianto o di alcunesezioni dello stesso.

Può essereanche impostato per il controllo di altri apparecchi elettronici come macchine, cancelli di garage, ecc.

L'interrottore a chiave funzione a seconda dell'impostazione come contatore ad impulsi o continuo. Grazie al contatto per il distacco da soffitto o da parete (solo per la variente con montaggio a vista), nonché alla rosetta di protezione del nucleo e al pregiato cilindro ABUS, l'interruttore a chiave rappresenta un'ottima protezione dall'eccesso dall'esterno.

Caratteristiche principali

• Interruttore a chiave per montaggio incassato e non
• Scatola solida resistenteagliagentiatmosferici
• Rosetta di protezione del nucleo
• Contatto per il distacco da soffitto o da parete (solo per la variente con montaggio a vista)
  Contattore ad impulsi o continuo
  Spia LED colorata (rosso/giallo)
  Elegant design moderno

Componenti forniti

4 viti speciali per l'alloggiamento incl. chiave esagonale

1 O-ring nero (solo SE1000)
1 piasta di tenuta bianco (solo SE1100)
4 bulloni di espansione da 6mm incl. viti 4,5 x 35mm

Descrizione
Fig.1 Alloggiamento aperto (con piastra)

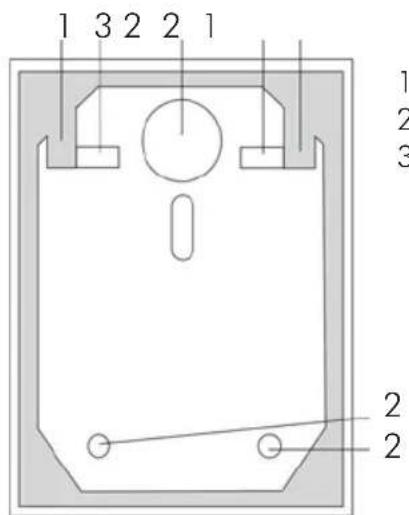

Fig.2 Alloggiamento alla piastra

1 Supporto piastra
2 Fissaggio a parete
3 Ingrassocavi

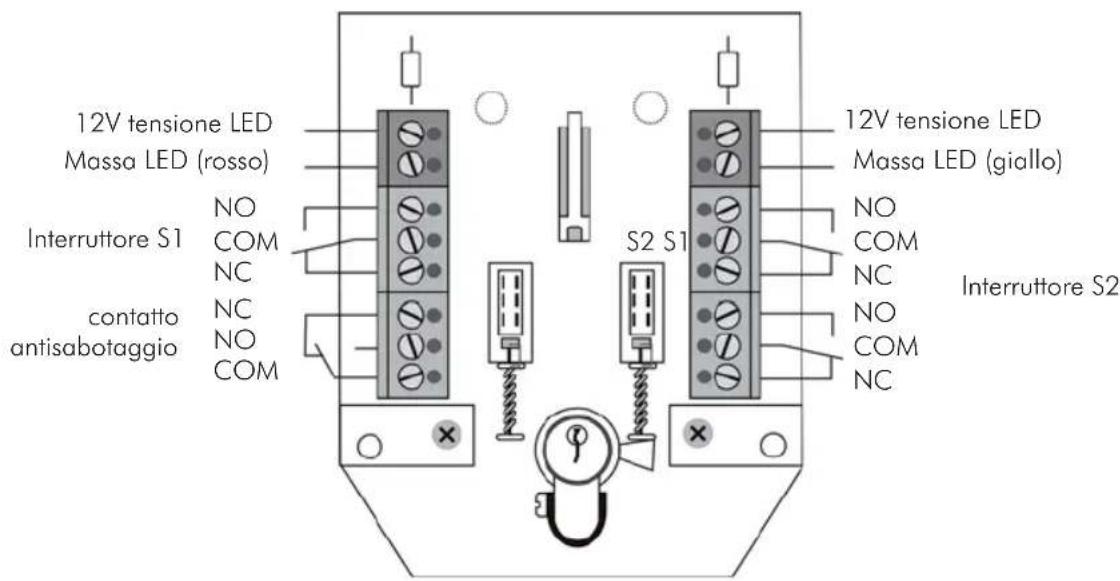

Collegamenti

Nota:

L'impostazione dell'interruttore descritta vale ad alloggiamento dischiuso.

Modifica del rapporto di commutazione (Impuli/continuo)

1. Al momento della consegna l'interruttore a chiave è impostato sul funzionamento continuo. Per modificare l'impostazione procedere come segue:

2. Rimuovere la parte superiore del morsetto sul tasto e metterla da parte.

3. L'interrottore a chiave funziona solo come trasduttore ad impulsi.

Installazione

1. Svitare con la chiave esagonale in dotazione le viti e rimuovere il coperchio dell'alloggiamento.
2. Rimuovere entrambe le viti della piastra da sinistra e da destra dal cilindro.
3. Estrarre con cautela la piastra dal cilindro.
4. Utilizzare il lato posteriori dell'alloggiamento per marcare i fissaggi (2). Praticare i fori per il supporto.
5. Far passare il cavo di collegamento attraverso l'apertura prevista.
6. Fissare la parete posteriore alla parete.
7. Collegare alla morsettiera (8) come descripto.
8. Inserire la piastra, il coperchio (1) e serrare le viti. Fare attenzione che la quarnizione siag posizionata correttamente nell'apposita scanalatura.

Dati tecnici

Alimentazione di tensione LED	10 – 15 VCC
Assorbimento max. per LED:	2mA
Capacità di carico del contatto	30V CC / 0,5A
Dimensioni montaggio a vista	85 x 114 x 42 mm (Largh.xAlt.xProf.)
Dimensioni montaggio a incasso	106 x 134 x 42 mm (Largh.xAlt.xProf.)
Tipo di protezione	IP55
Numero contatti	3 (invertitori)
Peso 450g

Il produttore si riserva di apportare modifiche tecniche sanza preavviso.
