Produkttyp	Schlüsselschalter für Alarmanlage
Marke	ABUS
Modell	SE1100
Abmessungen (Aufputzmontage)	85 x 114 x 42 mm (B x H x T)
Abmessungen (Unterputzmontage)	106 x 134 x 42 mm (B x H x T)
Gewicht	450 g
LED-Versorgung	10–15 V DC, 2 mA max pro LED
Kontaktbelastung	30 V DC / 0,5 A
Schutzart	IP55
Anzahl der Kontakte	3 (Wechsler)
Montageart	Aufputz oder Unterputz
Hauptfunktionen	Aktivierung/Deaktivierung des Alarmsystems, Gerätesteuerung, Dauer- oder Impulskontakt
Anzeige	Zweifarbige LED (rot/gelb)
Schutz	Deckelkontakt, Wandausreißschutz (Aufputz), Zylinderschutzrosette
Wartung und Reinigung	Mit einem trockenen, nicht scheuernden Tuch reinigen. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Öffnungs- und Ausreißererkennung, Zylinder in ABUS-Qualität
Ersatzteile und Reparierbarkeit	Für Ersatzteile wenden Sie sich an den ABUS-Kundendienst
Allgemeine Informationen	Entspricht den europäischen Richtlinien. Lieferumfang: Gehäuseschrauben, Inbusschlüssel, Dichtung, Dichtungsplatte, Dübel und Befestigungsschrauben.

Häufig gestellte Fragen - SE1100 ABUS

Wie installiere ich den Schlüsselschalter ABUS SE1100?

Zur Installation des Schalters lösen Sie die Deckelschrauben mit dem Inbusschlüssel, nehmen Sie den Deckel ab, dann die beiden Schrauben der Montageplatte. Ziehen Sie die Montageplatte vorsichtig von oben ab. Markieren und bohren Sie die Befestigungslöcher in der Wand. Führen Sie das Kabel durch die dafür vorgesehene Öffnung, befestigen Sie die Rückseite an der Wand, schließen Sie die Klemmen gemäß Schaltplan an, setzen Sie dann die Montageplatte und den Deckel wieder auf und ziehen Sie die Schrauben fest.

Wie wechselt man vom Dauer- zum Impulskontaktmodus?

Bei Lieferung ist der Schalter auf Dauerkontakt eingestellt. Um auf Impuls umzuschalten, entfernen Sie den oberen Teil der Klemme an den Drucktastern. Nach dieser Änderung arbeitet der Schalter im Impulsmodus.

Was bedeuten die rote und gelbe LED?

Die Bedeutung der LEDs hängt von der Verkabelung und dem angeschlossenen System ab. Im Allgemeinen zeigt die rote LED an, dass das System aktiviert oder verriegelt ist, während die gelbe LED einen Bereitschaftszustand oder einen Fehler anzeigen kann. Lesen Sie im Handbuch Ihres Alarmsystems nach, um eine genaue Interpretation zu erhalten.

Ist der Schalter für den Außeneinsatz geeignet?

Ja, mit Schutzart IP55 ist er gegen Staub und Strahlwasser geschützt. Er kann im Freien verwendet werden, sofern die Montagebedingungen (Aufputz oder Unterputz) eingehalten werden und die mitgelieferte Dichtung verwendet wird.

Kann dieser Schalter zur Steuerung eines Garagentors verwendet werden?

Ja, der Schalter kann über seine Wechselkontakte zur Steuerung anderer elektronischer Geräte wie Garagentore verwendet werden. Beachten Sie die maximale Kontaktbelastung (30 V DC / 0,5 A) und verdrahten Sie das System korrekt.

Welche Kabel müssen angeschlossen werden?

Die Klemmen der Leiste (8) ermöglichen den Anschluss der LED-Versorgungskabel und der Steuerkontakte. Beachten Sie den Anschlussplan in der Anleitung, um die Drähte je nach gewünschter Verwendung (Dauer- oder Impuls) korrekt anzuschließen.

Wie entferne ich die Montageplatte für die Installation?

Nachdem Sie die Deckelschrauben gelöst und den Deckel abgenommen haben, schrauben Sie die beiden Schrauben der Montageplatte links und rechts des Zylinders heraus. Ziehen Sie dann die Montageplatte vorsichtig von oben ab, um sie aus dem Gehäuse zu lösen.

Was tun, wenn sich der Schlüssel nicht drehen lässt?

Überprüfen Sie, ob der Schlüssel vollständig eingesteckt ist und der richtige ist. Wenn er sich immer noch nicht dreht, könnte der Zylinder blockiert sein. Wenden Sie keine übermäßige Gewalt an. Wenden Sie sich an den ABUS-Kundendienst, um Hilfe zu erhalten.

Ist der Schalter mit allen Alarmsystemen kompatibel?

Dieser Schalter ist für die meisten Alarmsysteme und andere Geräte mit potentialfreiem Kontakt ausgelegt. Stellen Sie sicher, dass Spannung und Strom Ihres Systems den Schalterspezifikationen (30 V DC / 0,5 A max) entsprechen.

Wo finde ich Ersatzteile?

Für Ersatzteile (Zylinder, Schlüssel, Dichtung usw.) wenden Sie sich bitte an den ABUS-Kundendienst oder besuchen Sie deren offizielle Website. Es wird empfohlen, nur Originalteile zu verwenden, um Sicherheit und einwandfreie Funktion zu gewährleisten.

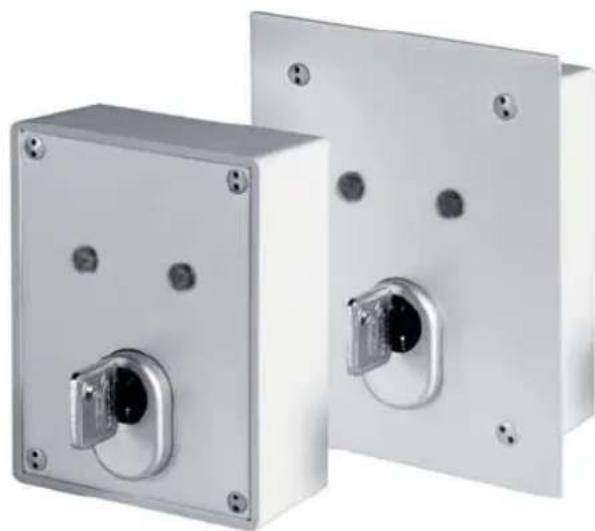

BEDIENUNGSANLEITUNG SE1100 ABUS

INSTALLATIONSANLEITUNG

Key switch

Installation Guide 5

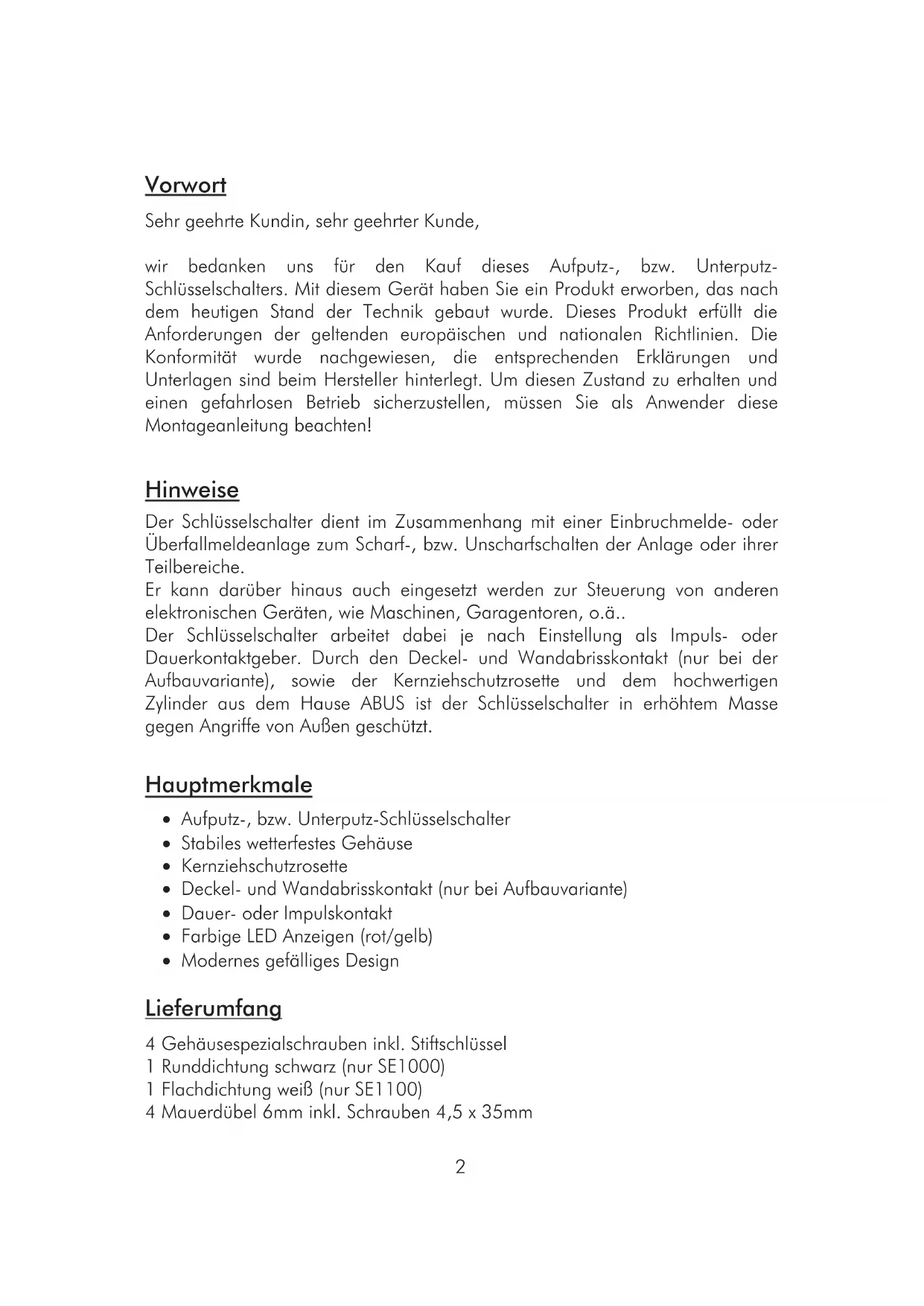

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf these Aufputz-, bzw. Unterputz-Schlüsselschalters. Mit diesen Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Montageanleitung beachten!

Hinweise

Der Schlüsselschalter dient im Zusammenhang mit einer Einbruchmelde- oder Überfallmeldeanlage zum Scharf-, bzw. Unscharfschalten der Anlage oder ihrer Teilbereiche.

Er kann darüber hinaus auch eingesetzt werden zur Steuerung von anderen elektronischen Geräten, wie Maschinen, Garagentoren, o.ä..

Der Schlüsselschalter arbeitet bzw. je nach Einstellung als Impuls- oder Dauerkontaktgeber. Durch den Deckel- und Wandabrisskontakt (nur bei der Aufbauvariente), sowie der Kernziehschutzrosette und dem hochwertigen Zylinder aus dem Hause ABUS ist der Schlüsselschalter in erhöhtem Masse gegen Angriffe von Außen geschützt.

Hauptmerkmale

• Aufputz-, bzw. Unterputz-Schlüsselschalter
  Stabiles wetterfestes Gehause
• Kernziehschutzrosette
• Deckel- und Wandabrisskontakt (nur bei Aufbauvariente)
  Dauer- oder Impulskontakt
• Farbige LED Anzeigen (rot/gelb)
• Modernes gefälliges Design

Lieferumfang

4 Gehousespezialschrauben inkl. Stiftschlussel

1 Runddichtung schwarz (nur SE1000)
1 Flachdichtung weiß (nur SE1 100)
4 Mauerdüber 6mm inkl. Schrauben 4,5× 35mm

Beschreibung

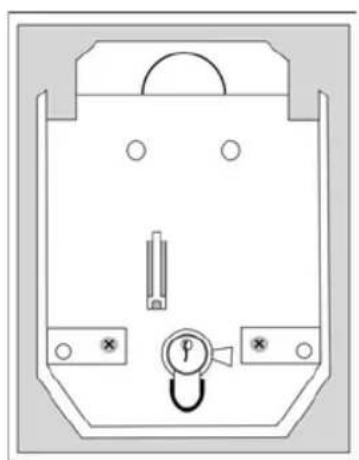

Abb.1 Gehäuse offen (mit Platine)

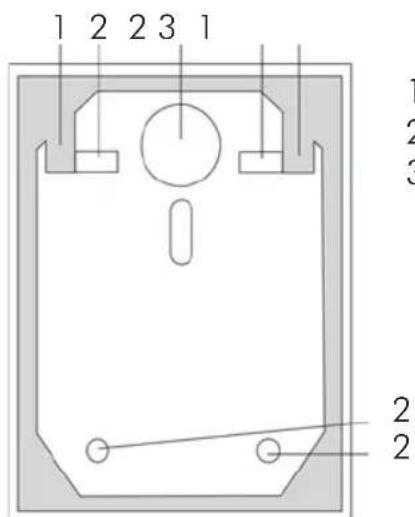

Abb.2 Gehäuse ohne Platine

1 Platinenhalter
2 Wandbefestigung
3 Kabelinführung

Anschlüsse

Anmerkung:

Die beschriebene Schalterstellung gilt für den Fall, dass der Gehäusedeckel geöffnet ist.

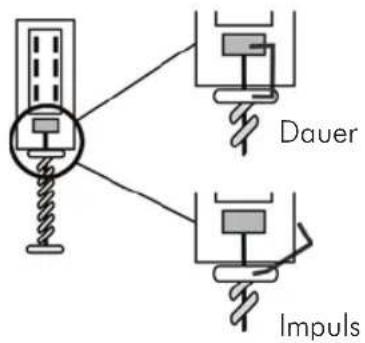

Ändern des Schaltverhaltens (Impuls-/Dauerkontakt)

1. Im Auslieferungszustand ist der Schlüsselschalter als Dauerkontaktgeber eingestellt. Zum Ändern gehen Sie wie folgt vor:
2. Entfernen Sie den oberen Teil der Klemme an den Tastern und legen Sie ihn seitlich ab.
3. Der Schlüsselschalter arbeitet nun als Impulsgeber.

Installation

1. Öffnen Sie mit dem beiliegenden Stiftschluss die Deckelschrauben und behmen Sie den Gehäusedeckel ab.
2. Enterfernen Sie die beiden Platinenschrauben links und rechts vom Zylinder.
3. Ziehen Sie die Platine am Zylinder vorsichtig nach oben heraus.
4. Benutzen Sie die Rückseite des Schlüsselschaltergebnisses zum Markieren der Befestigungen (2). Bohren Sie dann die Haltelocher.
5. Führn Sie das Anschlusskabel durch die vorgesehene Öffnung.
6. Befestigen Sie die Rückwand an, bzw. in der Wand.
7. Stellen Sie die Verbindungen an der Klemmleiste (8) wie beschrieben her.
8. Setzen Sie die Platine wieder ein, setzen Sie den Gehäusedeckel (1) wieder auf undziehen Sie die Deckelschrauben fest. Achten Sie damit daraufuf, dass der Dichtungsring sauber in der Gehäuse-Nut liegt.

Technische Daten

Spannungsversorgung LED 10 - 15 VDC
Max. Stromaufnahme je LED 2mA
Kontaktbelastbarkeit 30V DC / 0,5A
Abmessungen Aufbau 85 x 114 x 42mm (BxHxT)
Abmessungen Einbau 106 x 134 x 42mm (BxHxT)
Schutzart	IP55
Anzahl Kontakte 3 (Wechsler)
Gewicht 450g

Der Hersteller besteht sich vor technische Änderungen ohne Vorankündigung durchzufahren.
